薄膜厚度检测原理及系统

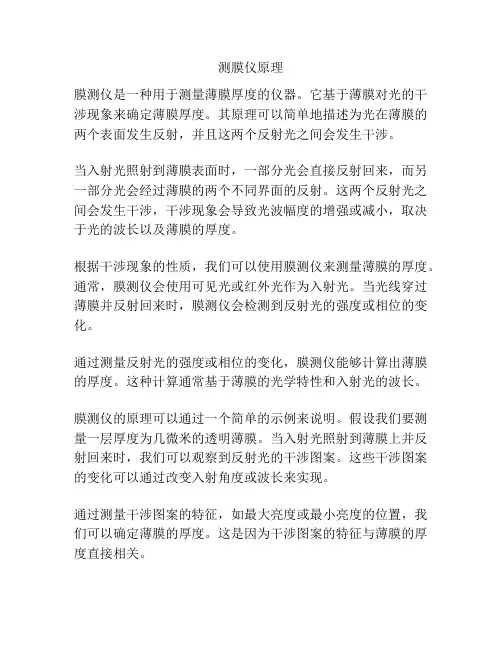

测膜仪原理
膜测仪是一种用于测量薄膜厚度的仪器。

它基于薄膜对光的干涉现象来确定薄膜厚度。

其原理可以简单地描述为光在薄膜的两个表面发生反射，并且这两个反射光之间会发生干涉。

当入射光照射到薄膜表面时，一部分光会直接反射回来，而另一部分光会经过薄膜的两个不同界面的反射。

这两个反射光之间会发生干涉，干涉现象会导致光波幅度的增强或减小，取决于光的波长以及薄膜的厚度。

根据干涉现象的性质，我们可以使用膜测仪来测量薄膜的厚度。

通常，膜测仪会使用可见光或红外光作为入射光。

当光线穿过薄膜并反射回来时，膜测仪会检测到反射光的强度或相位的变化。

通过测量反射光的强度或相位的变化，膜测仪能够计算出薄膜的厚度。

这种计算通常基于薄膜的光学特性和入射光的波长。

膜测仪的原理可以通过一个简单的示例来说明。

假设我们要测量一层厚度为几微米的透明薄膜。

当入射光照射到薄膜上并反射回来时，我们可以观察到反射光的干涉图案。

这些干涉图案的变化可以通过改变入射角度或波长来实现。

通过测量干涉图案的特征，如最大亮度或最小亮度的位置，我们可以确定薄膜的厚度。

这是因为干涉图案的特征与薄膜的厚度直接相关。

总之，膜测仪利用薄膜对光的干涉现象来测量薄膜的厚度。

它的原理基于入射光在薄膜的两个表面上发生反射并产生干涉。

通过测量干涉图案的特征，我们可以计算出薄膜的厚度。

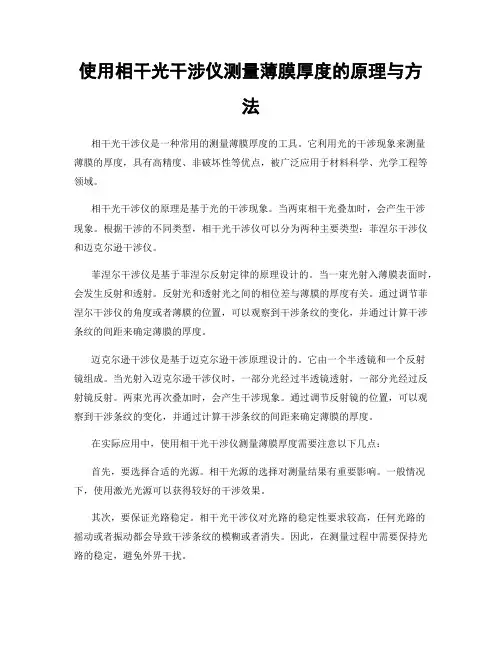

使用相干光干涉仪测量薄膜厚度的原理与方法相干光干涉仪是一种常用的测量薄膜厚度的工具。

它利用光的干涉现象来测量薄膜的厚度，具有高精度、非破坏性等优点，被广泛应用于材料科学、光学工程等领域。

相干光干涉仪的原理是基于光的干涉现象。

当两束相干光叠加时，会产生干涉现象。

根据干涉的不同类型，相干光干涉仪可以分为两种主要类型：菲涅尔干涉仪和迈克尔逊干涉仪。

菲涅尔干涉仪是基于菲涅尔反射定律的原理设计的。

当一束光射入薄膜表面时，会发生反射和透射。

反射光和透射光之间的相位差与薄膜的厚度有关。

通过调节菲涅尔干涉仪的角度或者薄膜的位置，可以观察到干涉条纹的变化，并通过计算干涉条纹的间距来确定薄膜的厚度。

迈克尔逊干涉仪是基于迈克尔逊干涉原理设计的。

它由一个半透镜和一个反射镜组成。

当光射入迈克尔逊干涉仪时，一部分光经过半透镜透射，一部分光经过反射镜反射。

两束光再次叠加时，会产生干涉现象。

通过调节反射镜的位置，可以观察到干涉条纹的变化，并通过计算干涉条纹的间距来确定薄膜的厚度。

在实际应用中，使用相干光干涉仪测量薄膜厚度需要注意以下几点：首先，要选择合适的光源。

相干光源的选择对测量结果有重要影响。

一般情况下，使用激光光源可以获得较好的干涉效果。

其次，要保证光路稳定。

相干光干涉仪对光路的稳定性要求较高，任何光路的摇动或者振动都会导致干涉条纹的模糊或者消失。

因此，在测量过程中需要保持光路的稳定，避免外界干扰。

最后，要选择合适的数据处理方法。

相干光干涉仪测量的是干涉条纹的间距，需要将这些数据转化为薄膜的厚度。

常用的数据处理方法有相位解缠算法、傅里叶变换等。

根据具体情况选择合适的方法进行数据处理。

总之，相干光干涉仪是一种常用的测量薄膜厚度的工具，具有高精度、非破坏性等优点。

通过调节光源、保持光路稳定和选择合适的数据处理方法，可以获得准确的薄膜厚度测量结果。

在材料科学、光学工程等领域的研究和应用中，相干光干涉仪发挥着重要的作用。

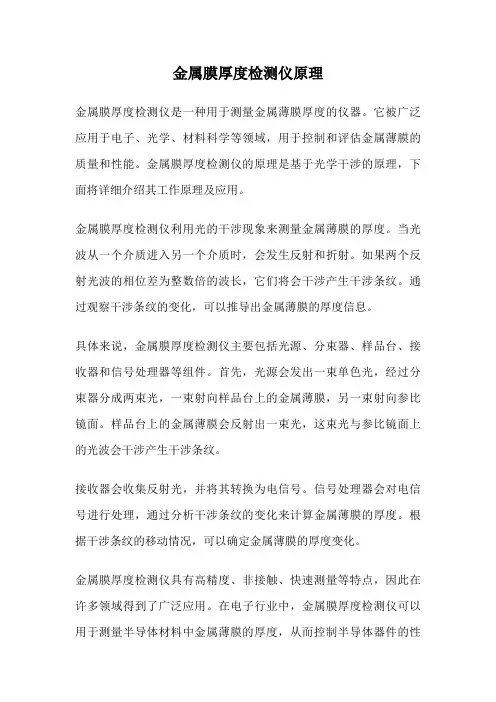

金属膜厚度检测仪原理金属膜厚度检测仪是一种用于测量金属薄膜厚度的仪器。

它被广泛应用于电子、光学、材料科学等领域，用于控制和评估金属薄膜的质量和性能。

金属膜厚度检测仪的原理是基于光学干涉的原理，下面将详细介绍其工作原理及应用。

金属膜厚度检测仪利用光的干涉现象来测量金属薄膜的厚度。

当光波从一个介质进入另一个介质时，会发生反射和折射。

如果两个反射光波的相位差为整数倍的波长，它们将会干涉产生干涉条纹。

通过观察干涉条纹的变化，可以推导出金属薄膜的厚度信息。

具体来说，金属膜厚度检测仪主要包括光源、分束器、样品台、接收器和信号处理器等组件。

首先，光源会发出一束单色光，经过分束器分成两束光，一束射向样品台上的金属薄膜，另一束射向参比镜面。

样品台上的金属薄膜会反射出一束光，这束光与参比镜面上的光波会干涉产生干涉条纹。

接收器会收集反射光，并将其转换为电信号。

信号处理器会对电信号进行处理，通过分析干涉条纹的变化来计算金属薄膜的厚度。

根据干涉条纹的移动情况，可以确定金属薄膜的厚度变化。

金属膜厚度检测仪具有高精度、非接触、快速测量等特点，因此在许多领域得到了广泛应用。

在电子行业中，金属膜厚度检测仪可以用于测量半导体材料中金属薄膜的厚度，从而控制半导体器件的性能。

在光学行业中，金属膜厚度检测仪可以用于测量光学薄膜的厚度，从而控制光学元件的光学性能。

除了金属膜的厚度测量，金属膜厚度检测仪还可以用于测量金属薄膜的表面粗糙度。

通过观察干涉条纹的形状和密度，可以评估金属薄膜的表面平整度。

总结一下，金属膜厚度检测仪是一种基于光学干涉原理的仪器，用于测量金属薄膜的厚度和表面粗糙度。

它通过观察干涉条纹的变化来推导出金属薄膜的厚度信息，并可以应用于电子、光学等领域。

金属膜厚度检测仪的高精度和非接触测量特点使其在工业生产和科学研究中起着重要的作用。

光学薄膜测厚仪的工作原理
光学薄膜测厚仪的工作原理如下：
1. 光源发射：光学薄膜测厚仪一般使用单色光或白光作为光源。

光源发出的光经过准直系统使其成为平行光束。

2. 光束分裂：光束经过分光器或分束器进一步将其分成两束光线，其中一束作为参考光线，另一束作为测试光线。

3. 反射与透射：测试光线照射到待测薄膜表面上，一部分光线被反射回来，另一部分光线穿透薄膜，但在传播过程中会因折射而改变方向。

4. 干涉现象：参考光线和测试光线在接近薄膜表面的位置发生干涉现象。

由于两束光线的光程差不同，导致干涉的强度和相位发生变化。

5. 探测器接收：探测器接收反射光和透射光的干涉信号，并将其转换为电信号传输给计算机或显示器进行处理。

6. 信号分析与计算：计算机或显示器通过分析接收到的干涉信号，计算得出薄膜的厚度。

根据输入的参数和光学薄膜的特性，可以对薄膜的厚度进行精确测量和分析。

通过以上工作原理，光学薄膜测厚仪可以非接触地测量薄膜的厚度，具有高精度、快速、无损伤等特点，广泛应用于光学薄膜领域。

光学实验中如何利用干涉原理测量薄膜厚度在光学实验中，测量薄膜厚度是一项常见且重要的任务。

利用干涉原理来实现这一测量具有高精度、非接触等优点。

接下来，让我们逐步了解这一精妙的测量方法。

干涉现象是光的波动性的一种重要表现。

当两束或多束光相遇时，它们会相互叠加，从而产生明暗相间的条纹，这就是干涉条纹。

而在测量薄膜厚度的实验中，我们常常利用的是等厚干涉原理。

等厚干涉中，一个典型的例子就是劈尖干涉。

想象一下，有一块平板玻璃，在其一端垫上一小薄片，这样就形成了一个劈尖状的空气薄层。

当一束平行光垂直入射到这个劈尖上时，在劈尖的上、下表面反射的两束光会发生干涉。

假设入射光的波长为λ，薄膜的折射率为 n。

在劈尖干涉中，相邻两条亮条纹（或暗条纹）之间对应的薄膜厚度差为λ/（2n）。

我们通过测量干涉条纹的间距以及已知的波长和薄膜折射率，就能够计算出薄膜的厚度。

为了更准确地测量薄膜厚度，实验中需要注意一些关键因素。

首先是光源的选择。

理想的光源应该具有单色性好、亮度高且稳定的特点。

常用的有激光光源，比如氦氖激光器发出的红光，其波长稳定且单色性极佳。

其次，实验装置的搭建要精确。

例如，要确保入射光垂直照射到薄膜表面，这样可以简化计算和提高测量精度。

同时，观测干涉条纹的设备也需要具备足够的分辨率，以便清晰地分辨出条纹的细节。

在实际操作中，我们可以使用显微镜来观察干涉条纹。

通过调节显微镜的焦距和位置，找到清晰的干涉条纹图像。

然后，使用测量工具（如目镜测微尺）来测量条纹的间距。

还有一种常见的干涉测量薄膜厚度的方法是牛顿环。

将一块曲率半径较大的平凸透镜放在一块平面玻璃上，在两者之间就会形成一个空气薄膜。

当平行光垂直入射时，同样会产生干涉现象，形成明暗相间的同心圆环，即牛顿环。

对于牛顿环，第 m 个暗环的半径 r 与凸透镜的曲率半径 R、入射光波长λ以及薄膜厚度 d 之间存在如下关系：r²＝mλR m(m 1/2)λ² ／ 2 。

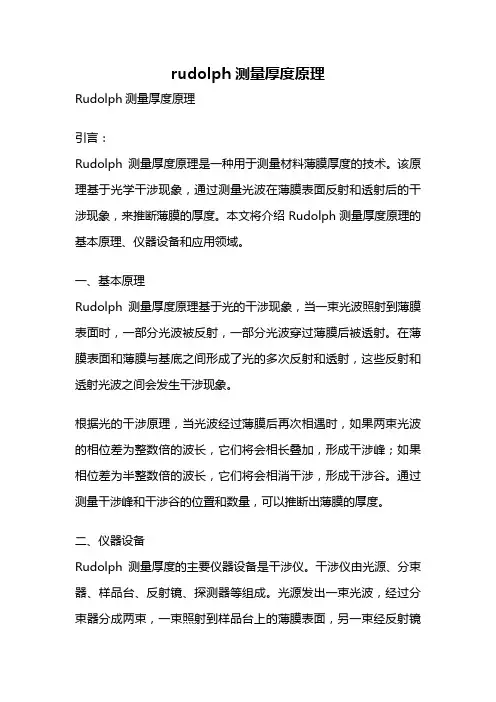

rudolph测量厚度原理Rudolph测量厚度原理引言：Rudolph测量厚度原理是一种用于测量材料薄膜厚度的技术。

该原理基于光学干涉现象，通过测量光波在薄膜表面反射和透射后的干涉现象，来推断薄膜的厚度。

本文将介绍Rudolph测量厚度原理的基本原理、仪器设备和应用领域。

一、基本原理Rudolph测量厚度原理基于光的干涉现象，当一束光波照射到薄膜表面时，一部分光波被反射，一部分光波穿过薄膜后被透射。

在薄膜表面和薄膜与基底之间形成了光的多次反射和透射，这些反射和透射光波之间会发生干涉现象。

根据光的干涉原理，当光波经过薄膜后再次相遇时，如果两束光波的相位差为整数倍的波长，它们将会相长叠加，形成干涉峰；如果相位差为半整数倍的波长，它们将会相消干涉，形成干涉谷。

通过测量干涉峰和干涉谷的位置和数量，可以推断出薄膜的厚度。

二、仪器设备Rudolph测量厚度的主要仪器设备是干涉仪。

干涉仪由光源、分束器、样品台、反射镜、探测器等组成。

光源发出一束光波，经过分束器分成两束，一束照射到样品台上的薄膜表面，另一束经反射镜反射后与透射光波干涉。

探测器会接收到干涉光信号，并将其转化为电信号进行处理和分析。

三、应用领域Rudolph测量厚度原理广泛应用于材料科学、表面工程、纳米科技等领域。

以下是几个常见的应用领域：1. 薄膜涂层测量：由于薄膜涂层在光的干涉下会产生明暗交错的干涉条纹，通过测量干涉条纹的位置和数量，可以推断出薄膜的厚度和折射率，从而实现对薄膜涂层质量的控制和调整。

2. 半导体制造：在半导体制造过程中，薄膜的厚度是非常关键的参数。

Rudolph测量厚度原理可以用于测量半导体材料中的薄膜厚度，从而对半导体器件的性能进行分析和优化。

3. 生物医学领域：Rudolph测量厚度原理也可以应用于生物医学领域。

例如，在生物薄膜的研究中，可以通过测量薄膜的厚度和折射率，来研究生物薄膜的结构和功能，这对于药物传递、细胞生长等方面的研究具有重要意义。

近代物理实验椭圆偏振仪—薄膜厚度测量本实验所用的反射式椭偏仪为通常的PCSA 结构，即偏振光学系统的顺序为起偏器（Polarizer ）→补偿器（Compensator ）→样品（Sample ）→检偏器（Analyzer ），然后对其输出进行光电探测。

一．实验原理1． 反射的偏振光学理论图1 光在界面上的反射，假定21n n <，B ϕϕ<1（布儒斯特角），则rs E 有π的相位跃变，光在两种均匀、各向同性介质分界面上的反射如图1所示，单色平面波以入射角1ϕ，自折射率为1n 的介质1射到两种介质的分界面上，介质2的折射率为2n ，折射角2ϕ。

用（is ip E E ,），（rs rp E E ,），（ts tp E E ,）分别表示入射、反射、透射光电矢量的复振幅，p 表示平行入射面即纸面的偏振分量、s 表示垂直入射面即垂直纸面的偏振分量，每个分量均可以表示为模和幅角的形式)exp(||ip ip ip i E E β=，)exp(||is is is i E E β= （1a ） )exp(||rp rp rp i E E β=，)exp(||rs rs rs i E E β= （1b ） )exp(||tp tp tp i E E β=，)exp(||ts ts ts i E E β=（1c ） 定义下列各自p ，s 分量的反射和透射系数：ip rp p E E r /=，is rs s E E r /=（2a ） ip tp p E E t /=，is ts s E E t /=（2b ） 根据光波在界面上反射和折射的菲涅耳公式：21122112cos cos cos cos ϕϕϕϕn n n n r p +-=（3a ） 22112211cos cos cos cos ϕϕϕϕn n n n r s +-=（3b ） 211211cos cos cos 2ϕϕϕn n n t p +=（3c ） 221111cos cos cos 2ϕϕϕn n n t s +=（3d ） 利用折射定律：2211sin sin ϕϕn n =（4） 可以把式（3a ）-（3d ）写成另一种形式)()(2121ϕϕϕϕ+-=tg tg r p(5a) )sin()sin(2121ϕϕϕϕ+--=s r（5b ） )cos()sin(sin cos 2212121ϕϕϕϕϕϕ-+=p t（5c ）)sin(sin cos 22121ϕϕϕϕ+=s t （5d ） 由于折射率可能为复数，为了分别考察反射对于光波的振幅和位相的影响，我们把p r ，s r 写成如下的复数形式：)exp(||p p p i r r δ= （6a ） )exp(||s s s i r r δ= （6b ） 式中||p r 表示反射光p 分量和入射光p 分量的振幅比，p δ表示反射前后p 分量的位相变化，s 分量也有类似的含义，有ip p rp E r E = （7a ）is s rs E r E = （7b ）定义反射系数比G ：s pr r G = （8）则有: is ip rs rpE E G E E = （9）或者由式（1）式，)](exp[||||)](exp[||||is ip is ip rs rp rs rp i E E G i E E ββββ-=- （10）因为入射光的偏振状态取决于ip E 和is E 的振幅比||/||is ip E E 和位相差（is ip ββ-），同样反射光的偏振状态取决于||/||rs rp E E 和位相差（rs rp ββ-），由式（10），入射光和反射光的偏振状态通过反射系数比G 彼此关联起来。

膜厚测试方法膜厚测试是一种常见的测试方法，用于测量材料或物体表面上薄膜的厚度。

它在各种工业领域中得到广泛应用，如电子、光学、化学等领域。

本文将介绍膜厚测试的原理、常用的测试方法以及测试过程中需要注意的事项。

一、原理膜厚测试的原理是根据不同的测试方法来确定薄膜的厚度。

常见的测试方法包括光学测量、电子显微镜测量和X射线衍射测量等。

光学测量是利用光的干涉或散射原理来测量薄膜厚度的方法。

通过测量入射光和反射光之间的相位差或强度变化，可以计算出薄膜的厚度。

电子显微镜测量是利用电子束与膜样品相互作用的原理来测量薄膜厚度的方法。

通过测量电子束穿过薄膜样品的衰减情况，可以计算出薄膜的厚度。

X射线衍射测量是利用X射线与薄膜样品相互作用的原理来测量薄膜厚度的方法。

通过测量入射X射线经过薄膜样品后的衍射图案，可以计算出薄膜的厚度。

二、常用的测试方法1. 厚度计测量法：使用厚度计直接测量薄膜的厚度。

这种方法适用于较厚的薄膜，但对于较薄的薄膜则不太适用。

2. 交流阻抗测量法：通过测量薄膜表面的电阻和电容来计算薄膜的厚度。

这种方法适用于导电性较好的薄膜。

3. 透射电镜测量法：使用透射电镜观察薄膜的厚度。

这种方法适用于较薄的薄膜，可以达到亚纳米级的测量精度。

4. 扫描电子显微镜测量法：使用扫描电子显微镜观察薄膜的厚度。

这种方法适用于较薄的薄膜，可以达到纳米级的测量精度。

三、测试过程中的注意事项1. 根据薄膜的性质选择合适的测试方法，以获得准确的测量结果。

2. 在进行测量之前，需要对测试仪器进行校准，以确保测量结果的准确性。

3. 在进行测量时，需要保持薄膜样品的表面清洁，以避免污染对测量结果的影响。

4. 测量过程中需要注意避免外界干扰，如振动、温度变化等因素可能影响测量结果的准确性。

5. 测量结束后，需要对测量结果进行分析和处理，以获得薄膜的厚度值。

四、总结膜厚测试是一种常见的测试方法，可以用于测量材料或物体表面上薄膜的厚度。

膜厚仪原理膜厚仪是一种用于测量材料表面薄膜厚度的仪器，它在许多领域都有着广泛的应用，包括光学薄膜、半导体、涂层、纳米材料等。

膜厚仪的原理是基于光学干涉现象，通过测量光波在材料表面反射和透射后的相位差来计算薄膜厚度。

本文将介绍膜厚仪的原理及其应用。

膜厚仪的原理主要基于光的干涉现象。

当一束光波照射到材料表面时，一部分光被反射，一部分光被透射。

在薄膜表面和底部之间形成了多次反射和透射的光波，这些光波之间会产生干涉现象。

通过测量反射和透射光波的相位差，可以计算出薄膜的厚度。

膜厚仪通常采用两种方法来测量薄膜厚度，一种是反射法，另一种是透射法。

在反射法中，膜厚仪通过测量反射光波的相位差来计算薄膜厚度；在透射法中，膜厚仪则是通过测量透射光波的相位差来计算薄膜厚度。

这两种方法都可以准确地测量薄膜的厚度，但适用于不同类型的材料和薄膜。

除了测量薄膜的厚度，膜厚仪还可以用于分析薄膜的光学性质。

通过测量不同波长的光波在薄膜表面的反射和透射情况，可以得到薄膜的折射率、透射率等光学参数。

这些参数对于研究材料的光学性质和应用具有重要意义。

膜厚仪在光学薄膜、半导体、涂层、纳米材料等领域都有着广泛的应用。

在光学薄膜领域，膜厚仪可以用于测量多层膜的厚度和光学性质，对于制备高性能的光学薄膜具有重要意义；在半导体领域，膜厚仪可以用于检测半导体薄膜的厚度和光学性质，对于半导体器件的制备和性能评估具有重要意义；在涂层领域，膜厚仪可以用于测量涂层的厚度和光学性质，对于涂层材料的研发和应用具有重要意义；在纳米材料领域，膜厚仪可以用于测量纳米薄膜的厚度和光学性质，对于纳米材料的研究具有重要意义。

总之，膜厚仪是一种重要的光学测试仪器，它基于光学干涉原理，可以准确地测量材料表面薄膜的厚度和光学性质，广泛应用于光学薄膜、半导体、涂层、纳米材料等领域。

随着材料研究和应用的不断发展，膜厚仪的应用也将得到进一步拓展和深化。

椭偏仪测薄膜厚度的基本原理
1 薄膜厚度测量原理
椭偏仪是常用的薄膜厚度测量仪器，它可以有效地测量几乎任何
材料表面上由薄膜形成的厚度。

薄膜厚度测量原理是使用电磁阻抗原理，即椭偏仪发射一束同频的极化微波，该微波在发射维护发射端的
接收维护发射端的声音，其中发射端的微波通过薄膜而不能完全传导
微波，部分微波在薄膜样本表面反射，从而产生极化变化。

维护发射
端可以测得这种反射微波的变化，从而用以计算薄膜厚度。

2 信号处理原理
椭偏仪还可以通过处理信号以获取薄膜厚度，而无需测量仪器。

信号处理过程有三种：一是单程微波处理，即只使用发射端接收到的
反射微波进行处理；二是双程微波处理，发射端接收到的反射信号和
接收端发出的信号同时进行处理；三是易程微波处理，只使用发射端
接收到的信号进行处理，但是处理的步骤可以大幅增加。

3 椭偏仪典型应用
椭偏仪测量厚度范围很广，从几微米到几十微米不等，并且可以
测量石墨烯、氧化铝、核聚变堆壳体表面的薄膜厚度。

椭偏仪还可以
应用于模具的成型深度的测量，以及光学系统、显示屏等设备的成型、光学精度的检测。

它是生物医学、能源、电子、新材料、环境保护等
领域的重要检测仪器。

薄膜测厚仪原理一、引言薄膜测厚仪是一种用于测量薄膜厚度的仪器，广泛应用于电子、光学、化工等领域。

本文将详细介绍薄膜测厚仪的原理。

二、基本原理薄膜测厚仪的基本原理是通过测量材料表面反射的光线，计算出该材料的厚度。

当光线照射到材料表面时，一部分光线会被反射回来，而另一部分则会穿透材料并被吸收。

通过测量反射光线的强度和角度，可以计算出材料表面的粗糙度和厚度。

三、工作原理1. 入射光束在使用薄膜测厚仪进行测量时，首先需要将入射光束照射到待测物体表面。

入射光束通常由白光或单色激光器产生，并经过一个凸透镜进行聚焦。

2. 反射光束当入射光束照射到待测物体表面时，会产生反射光束。

这些反射光束经过一个凸透镜进行聚焦，并被导入到一个光电二极管中进行检测。

3. 计算厚度通过测量反射光束的强度和角度，可以计算出待测物体表面的粗糙度和厚度。

具体地，当反射光束经过凸透镜后，会形成一个圆锥形的光束，其顶点位于待测物体表面。

根据菲涅尔公式，可以计算出反射光线的强度和角度。

进一步地，通过比较反射光线在空气中和在待测物体中的相位差，可以计算出待测物体的厚度。

四、影响因素1. 入射角度入射角度是影响薄膜测厚仪精确性的重要因素之一。

如果入射角度太小，则会导致反射光线偏离检测器；如果入射角度太大，则会导致反射光线在材料内部发生多次反射而失真。

2. 待测物体材料不同材料对于不同波长的光有不同的吸收率和折射率，这也会影响薄膜测厚仪的精确度。

因此，在进行测量前需要对待测物体的材料进行分析。

3. 光源稳定性光源的稳定性对于薄膜测厚仪的精确度同样非常重要。

如果光源不稳定，则会导致反射光线的强度发生变化，从而影响测量结果。

五、应用领域薄膜测厚仪广泛应用于电子、光学、化工等领域。

在电子领域，薄膜测厚仪可以用于测量半导体芯片中不同层次之间的距离；在光学领域，它可以用于制造高精度透镜和反射镜；在化工领域，它可以用于控制涂层材料的厚度。

六、结论综上所述，薄膜测厚仪是一种通过测量反射光线强度和角度计算出待测物体表面粗糙度和厚度的仪器。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载薄膜厚度检测原理及系统地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容薄膜厚度检测原理及系统摘要：本文对目前常用的薄膜厚度光学测量方法进行了深入的研究和讨论，总结并归纳了每一种测量方法的优缺点、以及使用条件。

基于原子力显微镜的薄膜厚度检测系统，该系统得到薄膜厚度，能够精确测量各种不同性质的薄膜的厚度。

关键词：薄膜厚度；测量；原子力显微镜Abstract: In this paper, the advantage and disadvantage, usable condition of many usually used optical measurement methods of thin film thickness which are analyzed and discussed in detail ,are been summarized. A measuring system of film thickness based on atomic force microscope has been developed, based on this system could measure the thickness of various films.Key words：film thickness ; measurement; AFM1引言随着科技的发展以及精密仪器等技术的迅速发展，薄膜技术的应用变得更为广泛，不仅在光学领域，也被广泛地应用于微电子技术、通讯、宇航工程等各种不同的领域。

薄膜的厚度很大程度上决定了薄膜的力学性能，电磁性能，光电性能和光学性能，薄膜厚度又是薄膜设计和工艺制造的关键参数之一，为了制备出合乎要求的薄膜也离不开高精度的薄膜厚度检测，因此薄膜厚度的测量一直是人们密切关注和不断研究改进的课题。

FTIR测量膜厚原理傅里叶变换红外（Fourier Transform Infrared，FTIR）光谱是一种常用的非破坏性分析方法，广泛应用于材料科学、化学和生物科学等领域。

FTIR测量膜厚是其中的一个重要应用，可以用于表征薄膜的厚度和结构。

傅里叶变换红外光谱傅里叶变换红外光谱是通过测量材料在红外辐射下吸收或发射的辐射能量来获取信息的一种技术。

红外光谱仪由光源、样品室、光路系统和探测器组成。

当样品被照射时，它会吸收特定波长的红外辐射能量，产生吸收峰。

这些吸收峰与样品中存在的化学键类型和分子结构相关联。

薄膜厚度对FTIR光谱的影响对于透明或半透明薄膜材料，其厚度对FTIR光谱会产生显著影响。

当入射光穿过薄膜时，在不同波长下会发生干涉现象，从而导致光谱的变化。

这是由于入射光在薄膜内部发生多次反射和透射，形成干涉图样。

薄膜厚度与干涉图样当入射光穿过薄膜时，部分光会被反射回来，部分光会透过薄膜。

如果薄膜的厚度为波长的整数倍，则透射出来的光波与入射光波相位相同，会加强干涉信号。

如果厚度为半波长，则透射出来的光波与入射光波相位相反，会减弱干涉信号。

因此，通过测量干涉图样的变化，可以推断出薄膜的厚度。

利用FTIR测量膜厚利用FTIR测量膜厚可以采用多种方法。

以下是其中两种常见方法：干涉峰法该方法基于干涉图样中吸收峰强度与薄膜厚度之间的关系。

首先，在纯基底上进行一次FTIR扫描，得到一个基底吸收谱线作为参考。

然后，将薄膜样品放置在基底上，再次进行FTIR扫描。

通过比较两次扫描的干涉图样，可以观察到吸收峰的移动和强度变化。

根据吸收峰强度与薄膜厚度之间的关系，可以计算出薄膜的厚度。

波长法该方法基于干涉图样中吸收峰位置与薄膜厚度之间的关系。

首先，在纯基底上进行一次FTIR扫描，得到一个基底吸收谱线作为参考。

然后，在待测薄膜上进行FTIR 扫描。

通过观察吸收峰位置的变化，可以推断出薄膜厚度。

FTIR测量膜厚应注意的问题在进行FTIR测量时，需要注意以下几个问题：基底选择选择适合的基底材料非常重要。

膜厚测试原理
膜厚测试是一种常见的薄膜材料测试方法，通过对薄膜材料进行膜厚测试，可以了解薄膜的厚度及其均匀性，为薄膜材料的生产和应用提供重要的参考数据。

膜厚测试原理是基于一定的物理原理和测试方法，下面将对膜厚测试原理进行详细介绍。

首先，膜厚测试原理的基础是光学干涉原理。

光学干涉是指光波在空间中遇到两个或多个波源时叠加产生的干涉现象。

在薄膜材料的膜厚测试中，通常会采用反射式光学干涉原理。

当一束光线垂直入射到薄膜表面时，部分光线被薄膜反射，部分光线穿透薄膜后反射，这两束光线在空间中叠加产生干涉现象。

根据干涉现象的变化，可以推断出薄膜的厚度信息。

其次，膜厚测试原理还涉及光程差的概念。

光程差是指两束光线在薄膜中传播的路径长度差。

在膜厚测试中，光程差与薄膜的厚度密切相关。

当光线垂直入射到薄膜表面时，反射光线与透射光线之间的光程差与薄膜的厚度呈正比关系。

通过测量光程差的变化，可以计算出薄膜的厚度信息。

最后，膜厚测试原理还需要考虑薄膜材料的折射率。

折射率是
描述光在介质中传播速度的物理量，不同介质具有不同的折射率。

在膜厚测试中，薄膜材料的折射率对测试结果有重要影响。

通常情况下，需要提前获取薄膜材料的折射率数据，并结合光学干涉原理和光程差的测量结果，才能准确计算出薄膜的厚度信息。

综上所述，膜厚测试原理是基于光学干涉原理，通过测量光程差和考虑薄膜材料的折射率，来推断薄膜的厚度信息。

膜厚测试原理是一种常见的薄膜材料测试方法，具有重要的理论和实际意义，对薄膜材料的生产和应用具有重要的指导作用。

薄膜测厚仪原理薄膜测厚仪是一种用于测量薄膜厚度的仪器，它在工业生产和科学研究中具有广泛的应用。

薄膜测厚仪可以精确地测量各种材料的薄膜厚度，包括金属薄膜、聚合物薄膜、玻璃薄膜等。

本文将介绍薄膜测厚仪的原理及其工作原理。

薄膜测厚仪的原理是基于光学干涉原理。

当一束光照射到薄膜表面时，部分光被薄膜反射，而另一部分光穿过薄膜后再次反射。

这两束光再次相遇时会发生干涉现象，根据干涉条纹的位置和数量，可以计算出薄膜的厚度。

薄膜测厚仪利用这一原理进行测量，通过测量干涉条纹的位置和数量，可以精确地确定薄膜的厚度。

薄膜测厚仪通常采用两种不同的测量原理，分别是反射式和透射式。

反射式薄膜测厚仪是通过测量薄膜表面的反射光干涉条纹来确定薄膜厚度，透射式薄膜测厚仪则是通过测量穿过薄膜后再次反射的光干涉条纹来确定薄膜厚度。

这两种原理各有优缺点，可以根据具体的测量要求选择合适的薄膜测厚仪。

除了光学干涉原理外，薄膜测厚仪还可以采用其他原理进行测量，如X射线衍射、电子束衍射等。

这些原理都是基于不同的物理现象进行测量，各有特点和适用范围。

在选择薄膜测厚仪时，需要根据具体的测量要求和测量对象选择合适的原理和仪器。

薄膜测厚仪的工作原理是基于精密的光学和物理原理，通过测量干涉条纹来确定薄膜的厚度。

在实际应用中，薄膜测厚仪具有高精度、高稳定性和高重复性，可以满足不同领域的测量需求。

随着科学技术的发展，薄膜测厚仪将继续发挥重要作用，为材料研究和工业生产提供可靠的测量手段。

总之，薄膜测厚仪是一种基于光学干涉原理的测量仪器，可以精确地测量薄膜的厚度。

它具有高精度、高稳定性和高重复性的特点，适用于各种材料的薄膜厚度测量。

在未来的科学研究和工业生产中，薄膜测厚仪将发挥越来越重要的作用，为材料研究和生产提供可靠的技术支持。

如何利用干涉实验测量薄膜的厚度干涉实验是一种重要的实验方法，可以用于测量薄膜的厚度。

薄膜的厚度测量对于材料科学和工程领域的研究非常关键，因此掌握干涉实验的原理和方法是必要的。

本文将介绍干涉实验测量薄膜厚度的基本原理以及具体步骤。

一、干涉实验测量薄膜厚度的原理干涉实验是利用光的干涉现象进行测量的方法。

在测量薄膜厚度时，通常使用的是反射干涉实验。

当一束光从空气中垂直照射在薄膜上时，一部分光被薄膜上表面反射，另一部分光穿过薄膜后被基底反射。

这两束光之间存在光程差，当光程差为波长的整数倍时，两束光叠加处会出现干涉现象。

通过观察干涉条纹的位置和间距，可以计算出薄膜的厚度。

二、测量薄膜厚度的具体步骤1. 实验器材准备：首先需要准备一台反射式干涉仪，包括光源、反射镜等。

同时还需要一块具有薄膜的样品和一个调节样品位置的支架。

保持实验室环境的稳定，避免干扰。

2. 调整仪器：首先需要用一块玻璃片调节反射镜的角度，使其能够反射出平行光。

然后放置样品，调整支架使得入射光垂直照射在样品上。

3. 观察干涉条纹：将干涉仪调至最佳状态，通过调节反射镜、样品位置或加入波片等方式，使得干涉条纹清晰可见。

此时，可以观察到干涉条纹的位置和间距。

4. 计算薄膜厚度：根据干涉条纹的位置和间距，可以使用傍轴干涉公式或是维尔费尔公式等方法计算薄膜的厚度。

需要注意的是，这些公式在实际应用中可能存在一定的修正系数。

三、注意事项1. 实验环境应保持稳定，避免干扰因素对测量结果的影响。

特别是实验室中的温度、湿度变化应尽量减小。

2. 样品的制备应严格控制，确保薄膜的平整、均匀。

样品表面的污染、氧化等问题都可能会影响干涉实验的结果。

3. 在进行测量前，应仔细检查仪器的状态，确保光路的正确连接和调节。

4. 在观察干涉条纹时，可以适当调整反射镜、样品位置或波片的角度，使得干涉条纹清晰可见。

四、应用与发展利用干涉实验测量薄膜厚度的方法已被广泛应用于材料科学和工程领域。

薄膜检测仪的工作原理薄膜检测仪的工作原理,我概括如下:
1. 利用光栅衍射原理
入射光线经光栅衍射,检测衍射光强度分布。

2. 反射光强弱随膜厚变化
当薄膜厚度改变时,反射光强度也随之变化。

3. 产生光强干涉图案
CCD检测衍射光的强度分布,转换为光强干涉图案。

4. 光谱峰谷对应膜厚
光谱曲线峰谷位置对应特定膜厚,通过解析计算厚度。

5. 扫描测量法
也可通过连续扫描,实时检测厚度分布变化。

6. 选择合适光源波长
根据薄膜材质,选择合适波长的激光或白光。

7. 标准件校验仪器
使用标准薄膜对设备光学系统进行校验。

8. 温度控制系统
许多薄膜参数对温度敏感,需控制检测温度的稳定。

9. 自动化检测分析
计算机自动控制光路系统,并处理分析结果。

通过光学检测方式,可以非接触精确测量薄膜的厚度,从而监测生产工艺质量。

kla膜厚机台原理
KLA膜厚机台是一种用于测量薄膜厚度的仪器，其原理基于光
学干涉。

当光线穿过薄膜时，由于薄膜的厚度不同，光线在薄膜上
反射和干涉，形成干涉条纹。

KLA膜厚机台利用这种干涉现象来测
量薄膜的厚度。

具体来说，KLA膜厚机台通过发射一束光线到待测薄膜表面，
然后测量反射光的干涉条纹模式。

根据干涉条纹的间距和形状，结
合光学原理和数学计算，可以推导出薄膜的厚度。

这种测量方法通
常非常精确，可以测量纳米级甚至更小尺度的薄膜厚度。

除了光学干涉原理，KLA膜厚机台通常还会结合其他技术，如
自动对焦、自动校准等功能，以提高测量的准确性和稳定性。

此外，KLA膜厚机台还可能采用多种光源和检测器来适应不同类型和厚度
范围的薄膜测量需求。

总之，KLA膜厚机台的原理基于光学干涉，利用干涉条纹来测
量薄膜的厚度，结合其他技术和功能以实现精确、稳定的测量。

希
望这个回答能够全面地解释KLA膜厚机台的原理。

测量薄膜厚度的原理
测量薄膜厚度的原理通常有以下几种方法：
1. 干涉法：利用光的干涉原理来测量薄膜厚度。

通过测量光的反射、透射和干涉现象，计算薄膜的厚度。

该方法需要使用干涉仪或干涉显微镜。

2. X射线反射法：利用X射线的波长与薄膜厚度之间的关系来测量薄膜厚度。

当X射线照射到薄膜上时，通过测量反射X射线的强度和角度，计算薄膜的厚度。

3. 悬臂梁法：通过测量悬臂梁的弯曲程度来推测薄膜的厚度。

当薄膜被沉积到悬臂梁上时，悬臂梁会发生弯曲，其弯曲程度与薄膜厚度呈相关关系。

4. 电容法：利用电容的变化来测量薄膜厚度。

通过将薄膜放置在一个电容器中，测量电容器的电容值变化，从而计算薄膜的厚度。

这些方法中，干涉法和X射线反射法是常用的非接触式测量方法，可用于测量较薄和透明的薄膜；而悬臂梁法和电容法是接触式测量方法，通常适用于较厚和导电性较好的薄膜。
