孔径、深度的检测3

灌注桩验孔内容灌注桩验孔是确保成桩质量的重要环节，包括以下七个方面的检查和测量：1.孔径和垂直度检查目的：确保成桩孔径满足设计要求，垂直度符合施工规范。

方法：采用直径测量器和测锤进行检查，测量器可选用探棒或摄像头。

垂直度允许偏差：一般为桩长的1/100，最大不超过50mm。

2.孔深和沉渣厚度测量目的：判断孔深是否达到设计要求，了解沉渣厚度是否影响成桩质量。

方法：使用测锤和深度测量仪表进行测量。

注意事项：测锤应具有一定的重量和形状，以便于准确测量；测量时应同时记录深度和沉渣厚度。

3.持力层岩土性状判定目的：了解持力层岩土性质，判断其是否符合设计要求。

方法：根据钻探资料、原位测试及室内试验结果综合分析持力层岩土性状。

判定依据：根据施工图纸和技术规范确定桩端持力层的岩土性质。

4.孔内地下水位确定目的：了解孔内地下水位情况，判断其是否对成桩产生影响。

方法：通过钻孔中的水位观察记录或使用水位测量设备进行测量。

确定依据：根据场地地质勘察报告和施工图纸提供的地下水位信息进行判断。

5.桩端持力层岩石强度探查目的：检测桩端持力层岩石的强度，判断其是否满足设计要求。

方法：采用声波测试、回弹仪试验或其他相关测试方法进行探查。

探查依据：根据设计要求的岩石强度等级和施工图纸进行判断。

6.桩孔中心与设计桩位偏差情况核查目的：确保桩孔中心与设计桩位偏差在允许范围内，提高成桩质量。

方法：采用测量仪器对桩孔中心进行测量，并与设计桩位进行比较。

允许偏差范围：一般为桩直径的1/3，最大不超过50mm。

7.孔斜、缩径、塌孔等对成桩质量的影响因素分析目的：分析孔斜、缩径、塌孔等对成桩质量的影响，并采取相应预防措施。

影响因素：孔斜过大可能导致无法正常下放钢筋笼，影响成桩质量；缩径可能造成桩身截面积减小，承载能力降低；塌孔可能导致孔内水位下降，影响成桩效果。

预防措施：保持钻机稳定，控制钻进速度，合理选用钻头和泥浆，加强孔径检测等。

8.总结：通过对灌注桩验孔内容的介绍，我们可以了解到孔径和垂直度检查、孔深和沉渣厚度测量、持力层岩土性状判定、孔内地下水位确定、桩端持力层岩石强度探查、桩孔中心与设计桩位偏差情况核查以及孔斜、缩径、塌孔等对成桩质量的影响因素分析等方面对于确保成桩质量具有重要意义。

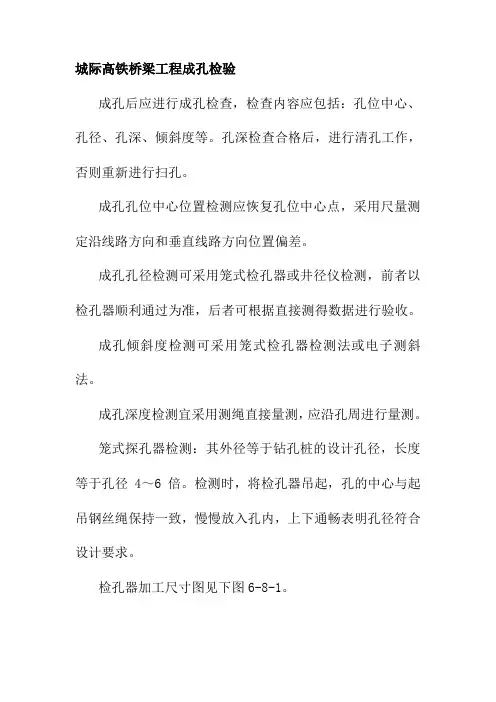

城际高铁桥梁工程成孔检验成孔后应进行成孔检查，检查内容应包括：孔位中心、孔径、孔深、倾斜度等。

孔深检查合格后，进行清孔工作，否则重新进行扫孔。

成孔孔位中心位置检测应恢复孔位中心点，采用尺量测定沿线路方向和垂直线路方向位置偏差。

成孔孔径检测可采用笼式检孔器或井径仪检测，前者以检孔器顺利通过为准，后者可根据直接测得数据进行验收。

成孔倾斜度检测可采用笼式检孔器检测法或电子测斜法。

成孔深度检测宜采用测绳直接量测，应沿孔周进行量测。

笼式探孔器检测：其外径等于钻孔桩的设计孔径，长度等于孔径4～6倍。

检测时，将检孔器吊起，孔的中心与起吊钢丝绳保持一致，慢慢放入孔内，上下通畅表明孔径符合设计要求。

检孔器加工尺寸图见下图6-8-1。

第一节清孔成孔检查确认钻孔合格后，应立即进行清孔。

清孔应根据成孔工艺、机械设备、工程地质情况确定，清孔可选用吸泥法、换浆法、掏渣法、高压射风（水）辅助法等不同的清孔方法。

严禁采用加大钻孔深度的方法代替清孔。

采用换浆法清孔，钻孔达到设计标高后，将钻头提起20～30cm，低速上下移动钻头，然后注入净化泥浆（相对密度1.0～1.2,粘度17～20s,含砂率4%），置换孔内含碴的泥浆。

当从孔内取出的泥浆（孔底、孔中、孔口）测试值的平均值与注入的净化泥浆相近，测量孔底沉碴厚度不大于规定值时，即停止清孔作业，放入钢筋笼。

清孔使用的泥浆应经泥浆净化器处理符合要求。

清孔过程中应及时向孔内加注清水或新鲜泥浆，保持孔内水位或泥浆标高。

在吊入钢筋骨架后，灌注水下混凝土前，应再次检查孔内泥浆性能、指标和孔底沉渣厚度，如超过规定应进行二次清孔，符合要求后方可灌注砼。

钻孔质量标准见表6-9-1。

表6-9-1 钻孔质量标准。

桩基工程检测与验收一、桩基工程检测预制成桩质量检查主要包括制桩、打入（静压）深度、停锤标准、桩位及垂直度检查。

制桩应按图制作，其偏差应符合有关规范要求。

沉桩过程中应检查每米进尺锤击数、最后1m 锤击数、最后3阵贯入度及桩尖标高、桩身垂直度等。

灌注桩的成桩质量检查主要包括成孔及清孔、钢筋笼制作及安放、混凝土制备及灌注3个工序的质量检查。

成孔及清孔中，主要检查已成孔的中心位置、孔深、孔径、垂直度、孔底沉渣厚度；制作安放钢筋笼时，主要检查钢筋规格、焊条规格与品种、焊口规格、焊缝长度及焊缝质量、钢筋制作偏差及钢筋笼安放实际位置等；搅拌和灌注混凝土时，主要检查原材料质量、混凝土配合比与配料、混凝土坍落度和强度等。

下面主要介绍成孔垂直度、孔径、孔底沉渣厚度检测的几种方法。

（一）成孔垂直度检测成孔垂直度检测一般采用钻杆测斜法、测锤（球）法及测斜仪等方法。

1.钻杆测斜法钻杆测斜法是将带有钻头的钻杆放入孔内到底，在孔口处的钻杆上装一个与孔径或护筒内径一致的导向环，使钻杆保持在桩孔中心线位置上。

然后将带有扶正圈的钻孔测斜仪下入钻杆内，分点测斜，检查桩孔偏斜情况。

2.测锤法测锤法是在孔口沿钻孔直径方向设标尺，标尺中点与桩孔中心吻合，将锤球系于测绳上，量出滑轮到标尺中心距离。

将球慢慢送入孔底，待测绳静止不动后，读出测绳在标尺上的偏距，由此求出孔斜值。

该法精度较低。

（二）孔径检测孔径检测一般采用声波孔壁测定仪及伞形、球形孔径仪和摄影（像）法等测定。

1.声波孔壁测定仪声波孔壁测定仪可以用来检测成孔形状和垂直度。

测定仪由声波发生器、发射和接收探头、放大器、记录仪和提升机构组成。

声波发生器主要部件是振荡器，振荡器产生一定频率的电脉冲经放大后由发射探头转换为声波，多数仪器振荡频率是可调的，取得各种频率的声波以满足不同检测要求。

放大器把接收探头传来的电信号进行放大、整形和显示。

显示用标记或数字，也可以与计算机连接把信号输入计算机进行谱分析或进一步计算处理，或者波形通过记录仪绘图。

钻孔灌注桩成孔、地下连续墙成槽检测技术要求一、基本规定（一）检测机构检测机构应通过省级以上计量行政主管部门的计量认证。

（二）检测仪器设备1、检测仪器设备必须是具有计量器具生产许可证的厂家生产的合格产品，并在标定有效期内使用。

2、检测仪器设备应具有良好的稳定性及绝缘性，且应具备检测工作所必须的防尘、防潮、防震等功能，并能在-10～+40℃温度范围内正常工作。

（三）检测数量1、等直径钻孔灌注桩的成孔检测数量应不少于总桩孔数的20%，且不少于10个桩孔，柱下三桩或三桩以下承台桩孔的成孔检测数量应不少于1个桩孔。

2、挤扩灌注桩的成孔检测数量应不少于总桩孔数的30%，且不少于20个桩孔，柱下三桩或三桩以下承台桩孔的成孔检测应不少于1个桩孔，市政桥梁基础桩孔应100%检测。

3、地下连续墙重要结构每槽段都应进行成槽检测，一般结构的成槽检测可抽测总槽段数的20%。

4、试成孔（槽）及静载试验桩孔应全部进行成孔（槽）检测。

（四）检测抽样原则1、对施工质量有疑问的孔（槽）；2、不同机台或采用不同工艺开始施工的2个孔（槽）；3、水平方向地层性质差异大或容易发生偏斜、坍塌、缩径等不利于施工区段内的孔（槽）；4、设计认为重要结构部位的桩孔；5、地下连续墙墙体转角处；6、无自纠偏装置成槽机械施工的槽段；7、随机抽样，基本均匀分布。

（五）检测前准备1、检测前应具备并熟悉下列资料：（1）委托方和设计方的检测要求；（2）岩土工程勘察资料、桩（墙）设计资料及桩（墙）平面布置图；（3）相关的成孔（槽）工艺资料。

2、检测前，应踏勘施工现场，编制检测方案。

（六）重复检测与扩大检测1、现场每孔（槽）检测完后，应及时向有关部门提供检测结果。

2、成孔（槽）质量检验标准，应符合《建筑地基基础工程施工质量验收规范》（GB50202）表5.6.4-2及现行各标准中的相关规定。

当检测结果不满足检验标准规定时，应立即通知有关部门，经处理后进行重复检测，直至符合要求。
