钻孔灌注桩孔径倾斜度检测法

钻孔灌注桩检检测方案标题：钻孔灌注桩检测方案一、检测背景和目的钻孔灌注桩是工程建设中常用的一种基础形式，广泛应用于桥梁、房屋等结构物中。

由于其施工工艺复杂，影响因素多，因此，对钻孔灌注桩进行全面的质量检测是保证工程质量的重要环节。

本检测方案旨在确保钻孔灌注桩的施工质量，预防潜在的质量问题，提高工程的安全性和可靠性。

二、检测原则1、全面性原则：对钻孔灌注桩的施工全过程进行全面检测，包括成孔、钢筋笼制作与安装、混凝土灌注等环节。

2、安全性原则：在检测过程中，必须保证被检测的钻孔灌注桩及其周围结构物的安全，避免检测过程中出现意外破坏。

3、预防性原则：通过检测，及时发现潜在的质量问题，预防质量事故的发生。

三、检测内容及方法1、成孔质量检测：采用超声波投射法或井径仪测量孔径，判断孔径是否满足设计要求。

同时检查孔深、孔底沉渣等参数。

2、钢筋笼制作与安装质量检测：检查钢筋规格、数量、位置是否符合设计要求。

采用电磁感应法检测钢筋笼的焊接质量。

3、混凝土灌注质量检测：在灌注过程中，采用声波透射法检测混凝土的均匀性和密实度。

灌注结束后，采用超声波无损检测法检测桩身混凝土的完整性。

4、承载力检测：采用静载试验检测钻孔灌注桩的承载力，判断其是否满足设计要求。

四、检测流程1、制定检测计划，明确检测内容和方法。

2、现场准备工作：清理检测现场，确保安全。

安装检测设备，准备检测工具。

3、进行成孔质量检测、钢筋笼制作与安装质量检测、混凝土灌注质量检测和承载力检测。

4、整理检测数据，分析结果，形成检测报告。

5、对不合格的钻孔灌注桩进行整改，重新进行检测。

五、总结本检测方案通过对钻孔灌注桩的全面质量检测，能够有效地保证工程质量，预防潜在的质量问题。

在检测过程中，应遵循全面性、安全性和预防性的原则，确保检测结果的准确性和可靠性。

对于不合格的钻孔灌注桩，应及时进行整改和重新检测，确保工程的安全性和可靠性。

钻孔灌注桩检测方案一、检测目的钻孔灌注桩是桥梁工程中常用的基础形式之一，对桩的检测是保证桥梁安全运行的重要手段。

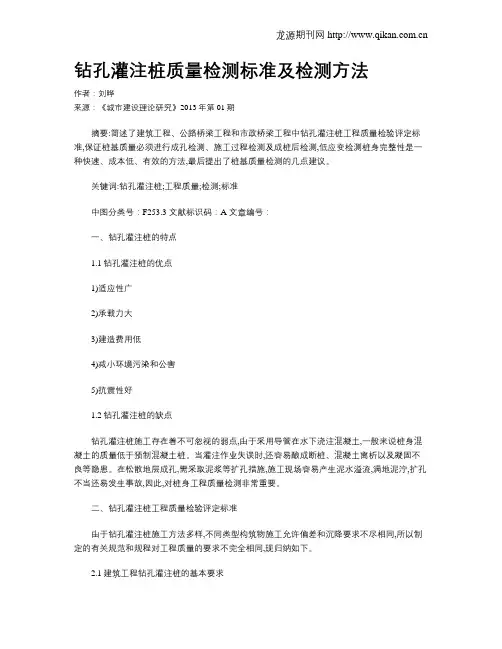

钻孔灌注桩质量检测标准及检测方法作者：刘晔来源：《城市建设理论研究》2013年第01期摘要:简述了建筑工程、公路桥梁工程和市政桥梁工程中钻孔灌注桩工程质量检验评定标准,保证桩基质量必须进行成孔检测、施工过程检测及成桩后检测,低应变检测桩身完整性是一种快速、成本低、有效的方法,最后提出了桩基质量检测的几点建议。

关键词:钻孔灌注桩;工程质量;检测;标准中图分类号：F253.3 文献标识码：A 文章编号：一、钻孔灌注桩的特点1.1钻孔灌注桩的优点1)适应性广2)承载力大3)建造费用低4)减小环境污染和公害5)抗震性好1.2钻孔灌注桩的缺点钻孔灌注桩施工存在着不可忽视的弱点,由于采用导管在水下浇注混凝土,一般来说桩身混凝土的质量低于预制混凝土桩。

当灌注作业失误时,还容易酿成断桩、混凝土离析以及凝固不良等隐患。

在松散地层成孔,需采取泥浆等扩孔措施,施工现场容易产生泥水溢流,满地泥泞,扩孔不当还易发生事故,因此,对桩身工程质量检测非常重要。

二、钻孔灌注桩工程质量检验评定标准由于钻孔灌注桩施工方法多样,不同类型构筑物施工允许偏差和沉降要求不尽相同,所以制定的有关规范和规程对工程质量的要求不完全相同,现归纳如下。

2.1建筑工程钻孔灌注桩的基本要求钻孔灌注桩成桩质量检查的主要内容有:成孔与清孔、钢筋笼制作与吊放、混凝土搅拌与灌注等主要过程的质量检查。

成桩桩位和标高偏差在基坑开挖后检查。

钻孔灌注桩允许偏差项目的质量标准和检验方法如表1所示。

表1钻孔灌注桩允许偏差项目的质量标准和检验方法注:d为桩径,H为桩长。

2.2公路桥梁工程钻孔灌注桩的基本要求大直径钻孔灌注桩因地质适应性强、承载力高、施工方便,为大中型桥梁基础的首选形式。

根据文献,公路桥梁的钻孔灌注桩质量要求如下:1)孔深和孔径必须符合设计要求。

2)成孔后必须清孔,测量孔径、孔深、孔位和沉淀层厚度,确认满足设计要求后,再灌注水下混凝土。

3)水下混凝土应连续灌注,严禁有夹层和断桩。

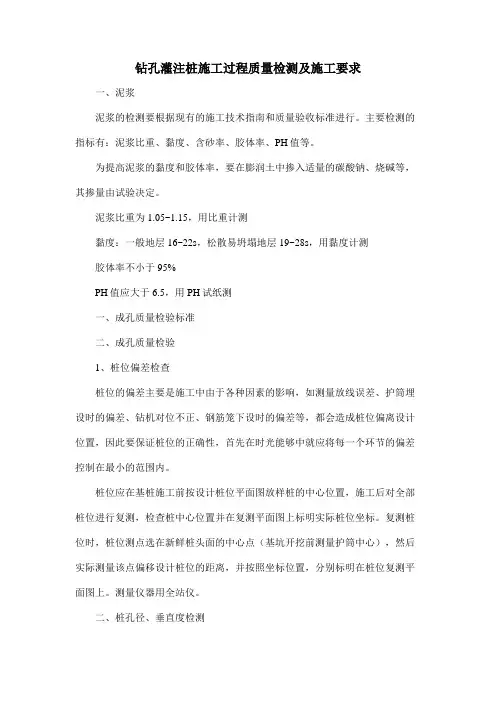

钻孔灌注桩施工过程质量检测及施工要求一、泥浆泥浆的检测要根据现有的施工技术指南和质量验收标准进行。

主要检测的指标有：泥浆比重、黏度、含砂率、胶体率、PH值等。

为提高泥浆的黏度和胶体率，要在膨润土中掺入适量的碳酸钠、烧碱等，其掺量由试验决定。

泥浆比重为1.05~1.15，用比重计测黏度：一般地层16~22s，松散易坍塌地层19~28s，用黏度计测胶体率不小于95%PH值应大于6.5，用PH试纸测一、成孔质量检验标准二、成孔质量检验1、桩位偏差检查桩位的偏差主要是施工中由于各种因素的影响，如测量放线误差、护筒埋设时的偏差、钻机对位不正、钢筋笼下设时的偏差等，都会造成桩位偏离设计位置，因此要保证桩位的正确性，首先在时光能够中就应将每一个环节的偏差控制在最小的范围内。

桩位应在基桩施工前按设计桩位平面图放样桩的中心位置，施工后对全部桩位进行复测，检查桩中心位置并在复测平面图上标明实际桩位坐标。

复测桩位时，桩位测点选在新鲜桩头面的中心点（基坑开挖前测量护筒中心），然后实际测量该点偏移设计桩位的距离，并按照坐标位置，分别标明在桩位复测平面图上。

测量仪器用全站仪。

二、桩孔径、垂直度检测检测的方法主要有：简易法检测、伞形孔径仪检测、声波法检测。

对于我们采用简易法检测。

简易法检测的主要器具为自己制作的的钢筋笼式的检孔器。

其主要的尺寸为：桩径为1.25米的桩：外径1.23米，长度5米；桩径为1.50米的桩：外径1.48米，长度6米；1、孔径检测在钻孔成孔后，当孔深、清孔泥浆指标合格后，钻机移位，用吊车将孔径器放入孔内，孔径器进入孔内后，利用在护筒顶放样十字线，通过吊绳进行孔径器对中，孔径器对中后，吊车的上吊点必须固定并且在整个检孔过程中不能变位，否则要重新对中。

孔径器在孔内下落时，靠自重下沉，不能借助其他外力。

如果孔径器能在自重作用下顺利下到孔底（孔径器上系有测绳），则表明孔径能满足设计桩径要求。

如果在自重作用下不能下到孔底，则表明孔径小于设计桩径，则应重新扫孔或重新钻至设计孔径。

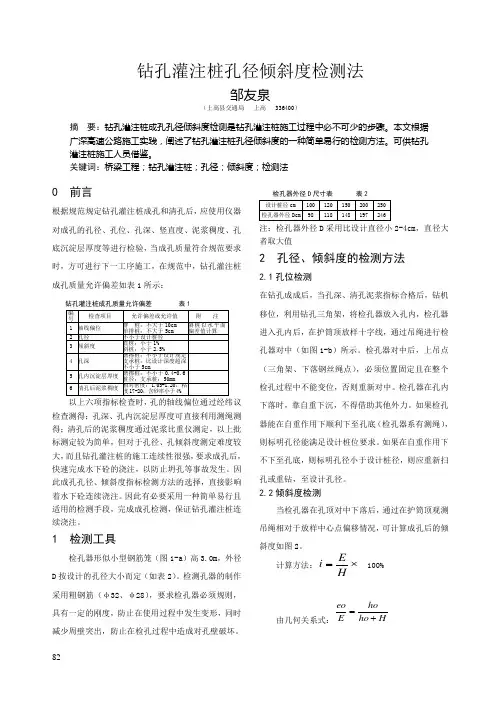

钻孔灌注桩孔径倾斜度检测法邹友泉（上高县交通局上高 336400）摘要：钻孔灌注桩成孔孔径倾斜度检测是钻孔灌注桩施工过程中必不可少的步骤。

本文根据广深高速公路施工实践，阐述了钻孔灌注桩孔径倾斜度的一种简单易行的检测方法。

可供钻孔灌注桩施工人员借鉴。

关键词：桥梁工程；钻孔灌注桩；孔径；倾斜度；检测法0 前言根据规范规定钻孔灌注桩成孔和清孔后，应使用仪器对成孔的孔径、孔位、孔深、竖直度、泥浆稠度、孔底沉淀层厚度等进行检验，当成孔质量符合规范要求时，方可进行下一工序施工，在规范中，钻孔灌注桩成孔质量允许偏差如表1所示：钻孔灌注桩成孔质量允许偏差表1编号检查项目允许偏差或允许值附注1 轴线偏位群桩：不大于10cm单排桩：不大于5cm斜桩以水平面偏差值计算2 孔径不小于设计桩径3 倾斜度直桩：小于1% 斜桩：小于2.5%4 孔深磨擦桩：不小于设计规定支承桩：比设计深度超深不小于5cm5 孔内沉淀层厚度磨擦桩：不小于0.4-0.6 桩径；支承桩：50mm6 清孔后泥浆稠度相对密度：1.05-1.20，粘度17-20；含砂率小于4%以上六项指标检查时，孔的轴线偏位通过经纬议检查测得；孔深、孔内沉淀层厚度可直接利用测绳测得；清孔后的泥浆稠度通过泥浆比重仪测定，以上批标测定较为简单，但对于孔径、孔倾斜度测定难度较大，而且钻孔灌注桩的施工连续性很强，要求成孔后，快速完成水下砼的浇注，以防止坍孔等事故发生。

因此成孔孔径、倾斜度指标检测方法的选择，直接影响着水下砼连续浇注。

因此有必要采用一种简单易行且适用的检测手段，完成成孔检测，保证钻孔灌注桩连续浇注。

1 检测工具检孔器形似小型钢筋笼（图1-a）高3.0m，外径D按设计的孔径大小而定（如表2）。

检测孔器的制作采用粗钢筋（φ32、φ28），要求检孔器必须规则，具有一定的刚度，防止在使用过程中发生变形，同时减少周壁突出，防止在检孔过程中造成对孔壁破坏。

检孔器外径D尺寸表表2设计桩径cm 100 120 150 200 250检孔器外径Dcm 98 118 148 197 246注：检孔器外径D采用比设计直径小2-4cm，直径大者取大值2 孔径、倾斜度的检测方法2.1孔位检测在钻孔成成后，当孔深、清孔泥浆指标合格后，钻机移位，利用钻孔三角架，将检孔器放入孔内，检孔器进入孔内后，在护筒顶放样十字线，通过吊绳进行检孔器对中（如图1-b）所示。

钻孔灌注桩检测方法1、成孔质量检测成孔质量检测内容主要包括成孔的孔径、孔形、倾斜度、深度以及孔底沉渣厚度等。

钻孔灌注桩成孔后，应检测孔径、孔形、倾斜度、孔深及孔底沉渣厚度，其质量标准应符合规范要求。

如沉渣厚度大于规范要求，应进行二次清孔。

2、桩身混凝土质量检测钻孔灌注桩混凝土质量检测采用超声波检测，超声波具有频率高、波长短、穿透能力强以及携带信息量大等特点，因而被广泛应用于桩基完整性检测，其检测原理是利用超声波在混凝土中传播的声学参数变化情况来分析桩基的完整性。

3、承载力检测钻孔灌注桩承载力检测主要有静荷载试验和动荷载试验两种。

静荷载试验是将桩置于接近极限平衡状态的特定环境中，测试其承受极限荷载的能力。

动荷载试验则是通过在桩顶施加一定频率的振动力，使桩产生一定程度的运动，从而测定桩的动应力与动应变的关系，以判断桩的承载力及在动荷载作用下的工作性能。

4、完整性检测钻孔灌注桩完整性检测主要有钻芯法、低应变法、高应变法和声波透射法等。

钻芯法是利用钻机在桩身混凝土中钻取芯样，通过芯样观察桩身混凝土的完整性，以判断桩身混凝土的质量。

低应变法是利用低应变仪在桩顶施加一定频率的振动力，通过分析桩身内力的变化情况来判断桩身完整性。

高应变法是利用高应变仪在桩顶施加高频率的振动力，通过分析桩身内力和位移的变化情况来判断桩身完整性。

声波透射法则是利用声波在混凝土中传播的声学参数变化情况来分析桩身完整性。

5、防腐性检测钻孔灌注桩防腐性检测主要有钢筋锈蚀程度检测和混凝土电阻率检测等。

钢筋锈蚀程度检测主要是通过测量钢筋的直径和强度等指标来判断其锈蚀程度。

混凝土电阻率检测则是通过测量混凝土的电阻率来判断其耐久性。

总之，钻孔灌注桩检测方法对于确保工程质量至关重要。

在实践中，应根据具体情况选择合适的检测方法，以提高检测结果的准确性和可靠性。

还应加强工程质量的监督和管理，以确保工程质量的安全性和稳定性。

钻孔灌注桩检测一、检测方法钻孔灌注桩是工程中常用的基础形式之一，在施工过程中，检测钻孔灌注桩的质量是非常重要的。

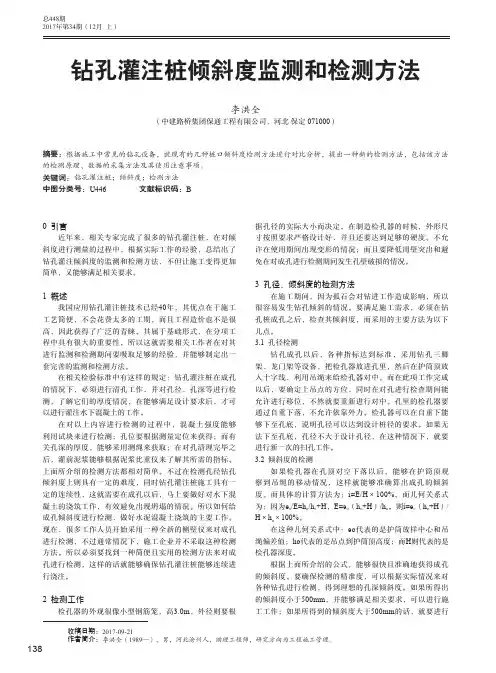

138总448期2017年第34期（12月 上）0 引言近年来，相关专家完成了很多的钻孔灌注桩，在对倾斜度进行测量的过程中，根据实际工作的经验，总结出了钻孔灌注倾斜度的监测和检测方法，不但让施工变得更加简单，又能够满足相关要求。

1 概述我国应用钻孔灌注桩技术已经40年，其优点在于施工工艺简便，不会花费太多的工期，而且工程造价也不是很高，因此获得了广泛的青睐。

其属于基础形式，在分项工程中具有很大的重要性，所以这就需要相关工作者在对其进行监测和检测期间要吸取足够的经验，并能够制定出一套完善的监测和检测方法。

在相关检验标准中有这样的规定：钻孔灌注桩在成孔的情况下，必须进行清孔工作，并对孔径、孔深等进行检测，了解它们的厚度情况，在能够满足设计要求后，才可以进行灌注水下混凝土的工作。

在对以上内容进行检测的过程中，混凝土强度能够利用试块来进行检测；孔位要根据测量定位来获得；而有关孔深的厚度，能够采用测绳来获取；在对孔清理完毕之后，灌前泥浆能够根据泥浆比重仪来了解其所需的指标。

上面所介绍的检测方法都相对简单。

不过在检测孔径钻孔倾斜度上则具有一定的难度，同时钻孔灌注桩施工具有一定的连续性，这就需要在成孔以后，马上要做好对水下混凝土的浇筑工作，有效避免出现坍塌的情况。

所以如何给成孔倾斜度进行检测，做好水泥混凝土浇筑的主要工作。

现在，很多工作人员开始采用一种全新的侧壁仪来对成孔进行检测，不过通常情况下，施工企业并不采取这种检测方法。

所以必须要找到一种简便且实用的检测方法来对成孔进行检测，这样的话就能够确保钻孔灌注桩能够连续进行浇注。

2 检测工作检孔器的外观很像小型钢筋笼，高3.0m ，外径则要根据孔径的实际大小而决定。

在制造检孔器的时候，外形尺寸按照要求严格设计好，并且还要达到足够的硬度。

不允许在使用期间出现变形的情况；而且要降低周壁突出和避免在对成孔进行检测期间发生孔壁破损的情况。

3 孔径、倾斜度的检测方法在施工期间，因为孤石会对钻进工作造成影响，所以很容易发生钻孔倾斜的情况。

钻孔灌注桩检测标准
钻孔灌注桩是一种常见的地基处理方法，广泛应用于建筑工程中。

为了确保钻
孔灌注桩的质量和安全性，对其进行检测是非常必要的。

本文将介绍钻孔灌注桩的检测标准，以便工程师和相关人员能够准确评估钻孔灌注桩的质量和可靠性。

首先，对于钻孔灌注桩的外观检测，应当注意以下几点，桩身的垂直度、圆整度、表面平整度以及外观质量。

桩身的垂直度是指桩身是否垂直，圆整度是指桩身是否呈现出良好的圆形，表面平整度是指桩身表面是否平整，外观质量是指桩身是否有明显的缺陷或损坏。

这些外观检测可以通过肉眼观察和测量工具进行评估。

其次，对于钻孔灌注桩的质量检测，应当重点关注以下几个方面，桩身的强度、密实度、混凝土质量以及钢筋的质量。

桩身的强度是指桩身能够承受的荷载能力，密实度是指桩身内部混凝土的密实程度，混凝土质量是指桩身内部混凝土的质量，钢筋的质量是指桩身内部钢筋的材质和连接质量。

这些质量检测可以通过非破坏检测和取样检测进行评估。

最后，对于钻孔灌注桩的安全性检测，应当注意以下几点，桩身的承载能力、
变形情况、稳定性以及与周围土体的相互作用。

桩身的承载能力是指桩身能够承受的荷载能力，变形情况是指桩身在受力作用下的变形情况，稳定性是指桩身在使用过程中的稳定性，与周围土体的相互作用是指桩身与周围土体之间的相互影响。

这些安全性检测可以通过现场观测和数值模拟进行评估。

综上所述，钻孔灌注桩的检测标准涉及外观检测、质量检测和安全性检测三个
方面。

只有通过严格按照标准进行检测，才能确保钻孔灌注桩的质量和安全性，为工程建设提供可靠的支撑和保障。

希望本文能够对相关人员有所帮助，谢谢阅读。
