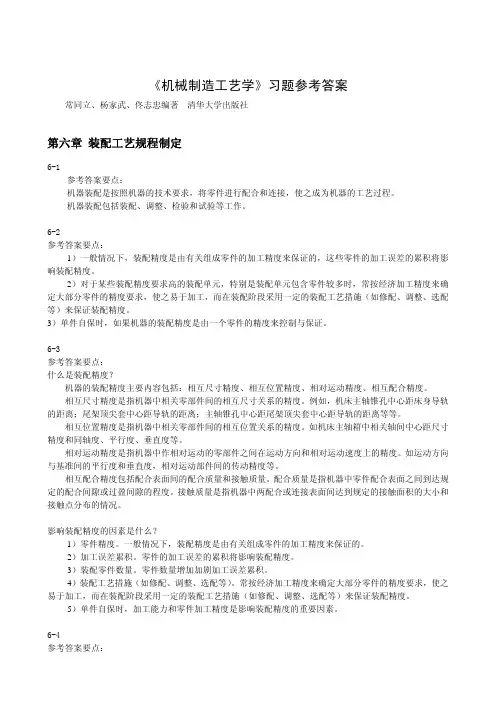

《机械制造工艺学》习题参考答案
常同立、杨家武、佟志忠编著 清华大学出版社
第六章 装配工艺规程制定
6-1
参考答案要点：
机器装配是按照机器的技术要求，将零件进行配合和连接，使之成为机器的工艺过程。
机器装配包括装配、调整、检验和试验等工作。
6-2
参考答案要点：
1）一般情况下，装配精度是由有关组成零件的加工精度来保证的，这些零件的加工误差的累积将影
响装配精度。
2）对于某些装配精度要求高的装配单元，特别是装配单元包含零件较多时，常按经济加工精度来确
定大部分零件的精度要求，使之易于加工，而在装配阶段采用一定的装配工艺措施（如修配、调整、选配
等）来保证装配精度。
3）单件自保时，如果机器的装配精度是由一个零件的精度来控制与保证。
6-3
参考答案要点：
什么是装配精度？
机器的装配精度主要内容包括：相互尺寸精度、相互位置精度、相对运动精度、相互配合精度。
相互尺寸精度是指机器中相关零部件间的相互尺寸关系的精度。例如，机床主轴锥孔中心距床身导轨
的距离；尾架顶尖套中心距导轨的距离；主轴锥孔中心距尾架顶尖套中心距导轨的距离等等。
相互位置精度是指机器中相关零部件间的相互位置关系的精度。如机床主轴箱中相关轴间中心距尺寸
精度和同轴度、平行度、垂直度等。
相对运动精度是指机器中作相对运动的零部件之间在运动方向和相对运动速度上的精度。如运动方向
与基准间的平行度和垂直度，相对运动部件间的传动精度等。
相互配合精度包括配合表面间的配合质量和接触质量。配合质量是指机器中零件配合表面之间到达规
定的配合间隙或过盈间隙的程度。接触质量是指机器中两配合或连接表面间达到规定的接触面积的大小和
接触点分布的情况。
影响装配精度的因素是什么？
1）零件精度。一般情况下，装配精度是由有关组成零件的加工精度来保证的。
2）加工误差累积。零件的加工误差的累积将影响装配精度。
3）装配零件数量。零件数量增加加剧加工误差累积。
4）装配工艺措施（如修配、调整、选配等）。常按经济加工精度来确定大部分零件的精度要求，使之

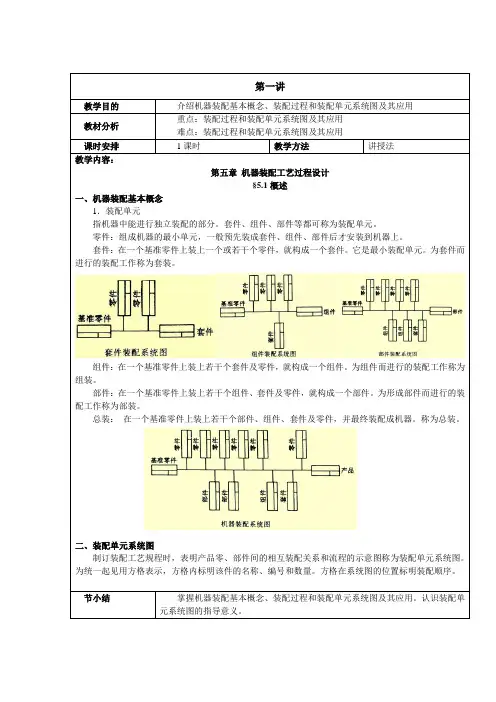

第一讲
教学目的 介绍机器装配基本概念、装配过程和装配单元系统图及其应用
教材分析 重点：装配过程和装配单元系统图及其应用
难点：装配过程和装配单元系统图及其应用
课时安排 1课时 教学方法 讲授法
教学内容：
第五章 机器装配工艺过程设计
§5.1概述
一、机器装配基本概念
1．装配单元
指机器中能进行独立装配的部分。套件、组件、部件等都可称为装配单元。
零件：组成机器的最小单元，一般预先装成套件、组件、部件后才安装到机器上。
套件：在一个基准零件上装上一个或若干个零件，就构成一个套件。它是最小装配单元。为套件而进行的装配工作称为套装。
组件：在一个基准零件上装上若干个套件及零件，就构成一个组件。为组件而进行的装配工作称为组装。
部件：在一个基准零件上装上若干个组件、套件及零件，就构成一个部件。为形成部件而进行的装配工作称为部装。
总装： 在一个基准零件上装上若干个部件、组件、套件及零件，并最终装配成机器。称为总装。
二、装配单元系统图
制订装配工艺规程时，表明产品零、部件间的相互装配关系和流程的示意图称为装配单元系统图。为统一起见用方格表示，方格内标明该件的名称、编号和数量。方格在系统图的位置标明装配顺序。
节小结 掌握机器装配基本概念、装配过程和装配单元系统图及其应用。认识装配单元系统图的指导意义。
第一讲
教学目的 认识装配工艺规程作用， 掌握制定装配工艺规程的原则和步骤
教材分析 重点：制定装配工艺规程的原则和步骤
难点：制定装配工艺规程的原则和步骤
课时安排 1课时 教学方法 讲授法
教学内容：
第五章 机器装配工艺过程设计
§5.2 装配工艺规程的制定
装配工艺规程是指导装配生产的主要技术文件，制定装配工艺规程是生产技术准备工作的主要内容之一。

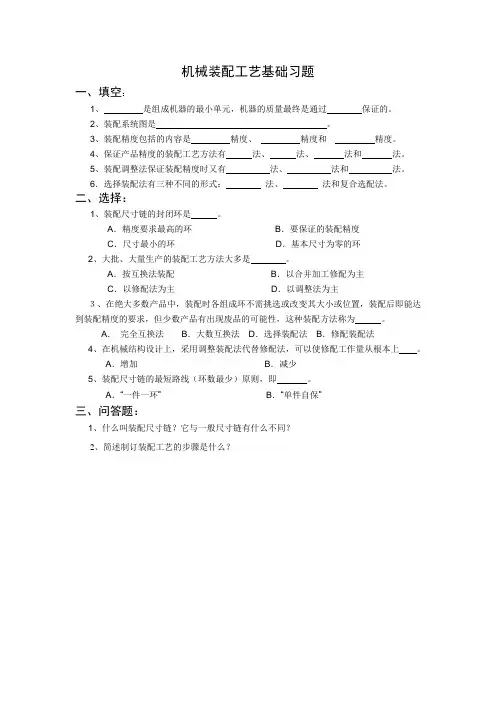

机械装配工艺基础习题
一、填空：
1、 是组成机器的最小单元，机器的质量最终是通过 保证的。
2、装配系统图是 。
3、装配精度包括的内容是 精度、 精度和 精度。
4、保证产品精度的装配工艺方法有 法、 法、 法和 法。
5、装配调整法保证装配精度时又有 法、 法和 法。
6．选择装配法有三种不同的形式： 法、 法和复合选配法。
二、选择：
1、装配尺寸链的封闭环是 。
A．精度要求最高的环 B．要保证的装配精度
C．尺寸最小的环 D．基本尺寸为零的环
2、大批、大量生产的装配工艺方法大多是 。
A．按互换法装配 B．以合并加工修配为主
C．以修配法为主 D．以调整法为主
３、在绝大多数产品中，装配时各组成环不需挑选或改变其大小或位置，装配后即能达到装配精度的要求，但少数产品有出现废品的可能性，这种装配方法称为 。
A． 完全互换法 B．大数互换法 D．选择装配法 B．修配装配法
4、在机械结构设计上，采用调整装配法代替修配法，可以使修配工作量从根本上 。
A．增加 B．减少
5、装配尺寸链的最短路线（环数最少）原则，即 。
A．“一件一环” B．“单件自保”
三、问答题：

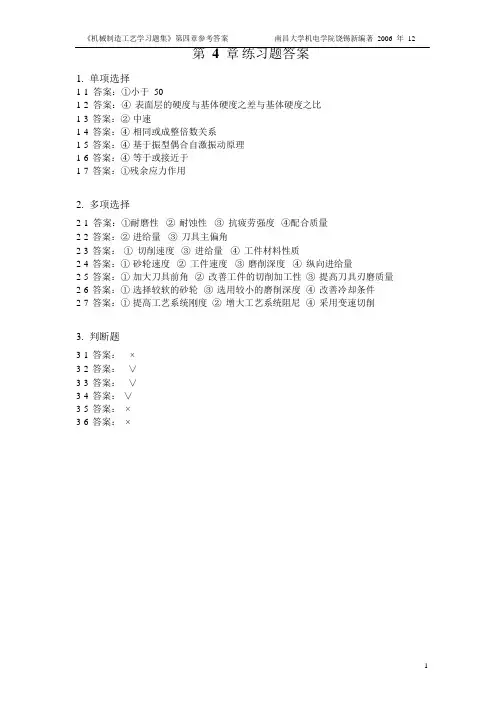

《机械制造工艺学习题集》第四章参考答案 南昌大学机电学院饶锡新编著 2006 年 12
第 4 章 练习题答案
1. 单项选择
1-1 答案：①小于 50
1-2 答案：④ 表面层的硬度与基体硬度之差与基体硬度之比
1-3 答案：② 中速
1-4 答案：④ 相同或成整倍数关系
1-5 答案：④ 基于振型偶合自激振动原理
1-6 答案：④ 等于或接近于
1-7 答案：①残余应力作用
2. 多项选择
2-1 答案：①耐磨性 ② 耐蚀性 ③ 抗疲劳强度 ④配合质量
2-2 答案：② 进给量 ③ 刀具主偏角
2-3 答案： ① 切削速度 ③ 进给量 ④ 工件材料性质
2-4 答案：① 砂轮速度 ② 工件速度 ③ 磨削深度 ④ 纵向进给量
2-5 答案：① 加大刀具前角 ② 改善工件的切削加工性 ③ 提高刀具刃磨质量
2-6 答案：① 选择较软的砂轮 ③ 选用较小的磨削深度 ④ 改善冷却条件
2-7 答案：① 提高工艺系统刚度 ② 增大工艺系统阻尼 ④ 采用变速切削
3. 判断题
3-1 答案： ×
3-2 答案： ∨
3-3 答案： ∨
3-4 答案： ∨
3-5 答案： ×
3-6 答案： ×
1
