戴维南定理和诺顿定理在含受控源电路中的应用

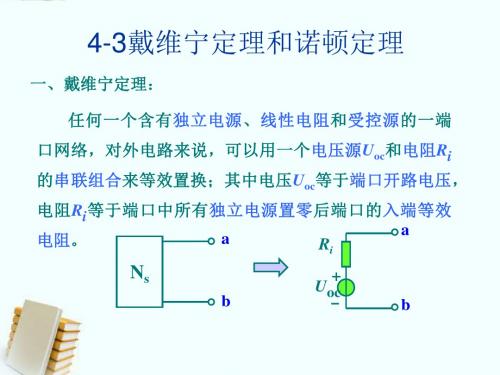

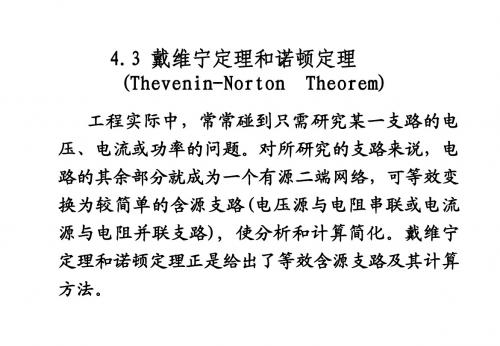

戴维南定理和诺顿定理1.戴维南定理一个线性含源一端口网络，对外电路来说，可以用一个电压源和电阻串联的电路等效替换。

电压源电压等于该一端口网络的开路电压uoc；电阻等于一端口网络内部所有独立源置零后的等效电阻Req 。

线性含源网络11′1′1戴维南等效电路u oc+–u oc+–R eq2.诺顿定理一个线性含源一端口网络，对外电路来说，可以用一个电流源和电阻并联的电路等效替换。

电流源电流等于该一端口网络的短路电流isc；电阻等于一端口网络内部所有独立源置零后的等效电阻Req 。

线性含源网络11′诺顿等效电路i scR eq1′1i sc3.定理证明R eq u oc +–线性含源网络支路支路i u +–i线性含源网络u (1)+–线性含源网络)2()1(u u +=oc u =i R eq −=iu (2)+–线性无源网络i R u eq oc −==+R eq iR u eq oc −=u +–i–u +i有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）线性无源网络4.定理应用线性含源网络支路支路线性含源网络u oc ：将代求支路断开后的一端口的开路电压。

R eq ：将一端口内部独立电源全部置零后所得无源一端口的等效电阻。

u oc +–R eqR eq u oc+–戴维南定理的应用线性无源网络R eq 的计算方法（1）一端口内部不含受控源，电阻串联、并联和Y-∆等效法。

（2）一端口内部含有受控源，电压比电流法：加电压求电流或加电流求电压。

（3）开路电压-短路电流法。

iuR =eq i sc i sc u oc +–scoc eq i u R =eqocR u =线性含源网络R eq u oc+–ii u +–线性无源网络线性含源网络支路支路线性含源网络i sc ：将代求支路断开后的一端口的短路电流。

R eq ：将一端口内部独立电源全部置零后所得无源一端口的等效电阻。

R eq诺顿定理的应用i scR eq 诺顿等效电路可由戴维南等效电路经电源等效变换得到i scu oc+–sc oceq i u R =惠斯通电桥x eq oc R R u I +=+–u s R 2R 4R 1R 3I R x +–u s 11′R 2R 4R 1R 3R eq u oc+–11′R x I 求戴维南等效电路)(211433s oc -R R R R R R u u ++=4422R R R R R R R R R +++=3311eq 断开R x 支路42423131s 424313sc R R R R R R R R u R R R R R R i ++++−+=)(i sc R 411′R 2R 1R 3。

戴维南定理与诺顿定理实验报告戴维南定理和诺顿定理验证实验报告(参考)戴维南定理和诺顿定理验证实验报告(参考)篇二:戴维南定理和诺顿定理实验报告实验一、戴维南定理一、实验目的:1、深刻理解和掌握戴维南定理。

2、初步掌握用Multisim软件绘制电路原理图。

3、初步掌握Multisim软件中的Multimeter、Voltmeter、Ammeter等仪表的使用以及DC Operating Point、Parameter Sweep等SPICE仿真分析方法。

4、掌握电路板的焊接技术以及直流电源、万用表等仪表的使用。

二、实验内容:1、计算等效电压和等效电阻;2、用Multisim软件测量等效电压和等效电阻;3、用Multisim软件仿真验证戴维南定理;4、在实验板上测试等效电压和等效电阻;5、在实验板上验证戴维南定理; 三、实验步骤1、计算等效电压V=US(R3//R33)/((R1//R11)+(R3//R33))=2.613 V ; 等效电阻R=((R1//R3)+R2)//((R11//R33)+R22)=250.355Ω2、软件仿真 (1)实验电路在Multisim软件上绘制实验电路，如图11图1 实验电路参数测试负载RL短路时的短路电流Isc?10.42mA 负载RL开路时的开路电压Uoc?2.609V调节负载RL时的数据如表1所示。

(2)等效电路在Multisim软件上绘制等效电路，如图2图2 等效电路参数测试负载RL短路时的短路电流Isc?10.41mA 负载RL开路时的开路电压Uoc?2.60V 调节负载RL时的数据如表1所示。

23、电路实测 (1)实验电路负载RL短路时的短路电流Isc?10.01mA 负载RL开路时的开路电压Uoc?2.58V 调节负载RL时的数据如表1所示。

(2)等效电路负载RL短路时的短路电流Isc?10.1mA 负载RL开路时的开路电压Uoc?2.58V 调节负载RL时的数据如表1所示。

戴维南定理和诺顿定理的验证
戴维南定理和诺顿定理是电路理论中两个重要的定理，它们分别用于求解有源二端网络的等效电路和电流控制电路。

下面是对这两个定理的验证：
戴维南定理的验证：
1. 构建一个有源二端网络，其中包含一个电阻和一个电压源。

2. 将电压源视为短路，用短路代替它，得到一个等效电路。

3. 对等效电路进行电压测量，计算出等效电压和等效电阻，并与原始电路的电压和电阻进行比较。

4. 验证等效电压和等效电阻是否相等，以此验证戴维南定理的正确性。

诺顿定理的验证：
1. 构建一个有源二端网络，其中包含一个电阻和一个电流源。

2. 将电流源视为开路，用开路代替它，得到一个等效电路。

3. 对等效电路进行电流测量，计算出等效电流和等效电阻，并与原始电路的电流和电阻进行比较。

4. 验证等效电流和等效电阻是否相等，以此验证诺顿定理的正确性。

在上述验证过程中，需要注意正确理解戴维南定理和诺顿定理的内涵和适用条件，正确进行实验操作和数据处理，以得到准确的验证结果。

同时，也需要注意实验中的安全问题，确保实验过程的顺利进行。
