GSJFY局放测试仪产品操作手册福州亿森电力设备有限公司尊敬的用户：感谢您购买本公司GSJFY局放测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸厂方概不负责。
●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改，恕不通告。
没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、概述 (4)二、主要技术指标 (4)三、系统工作原理 (7)四、结构说明 (9)五、操作说明 (11)六、使用期限 (16)七、售后服务 (16)附一：校正脉冲发生器使用说明书 (18)附二：局部放电试验中的局放和干扰图例 (20)GSJFY局放测试仪一、概述GSJFY局放测试仪是近年来新研制生产的又一新颖局部放电检测仪。
广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。
仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
二、主要技术指标1.使用条件（1）环境温度：0～40℃±2℃。
（2）相对湿度：80%以下。
（3）供电电源：220V±22V，50HZ。
（4）无剧烈震动和机械冲击。
局放检测仪安全操作及保养规程一、局放检测仪的安全操作规程1.初次使用前应检查仪器及配件是否完好，如有损坏应及时修理或更换。
2.使用前要确保仪器与被测设备的电源已断开，并确认电源开关已关闭。
3.接通电源后，应按照仪器的使用手册进行正确的操作，如操作步骤、参数设置等。
4.在使用过程中应注意防止仪器受到外界干扰，如电磁场、强磁场等。
5.使用过程中，人员应持续监测仪器的工作状态，如果发现异常情况应立即停机并检查。
6.使用结束后，应及时断开电源，并将仪器进行清洁和保养。
7.仪器的维修和保养应由经过培训并具备相应能力的人员进行，不得由未经培训的人员私自拆解。
二、局放检测仪的保养规程1.定期清洁外壳和显示屏，避免灰尘和污垢进入仪器内部。
2.定期检查仪器的电缆和连接器是否完好，如有损坏应及时更换。
3.仪器的存放环境应保持干燥、通风，并避免阳光直射和高温环境。
4.仪器的存放位置应平稳，防止受到剧烈震动和碰撞。
5.在仪器长时间不使用时，应及时断开电源，并将其放置在干燥的环境中。
6.定期进行仪器的校准和检测，确保仪器的准确性和可靠性。
8.每次使用结束后，应及时关闭电源，并将仪器放置在干燥的环境中。
通过制定上述安全操作及保养规程，能够有效降低仪器的故障率，延长其使用寿命，并保证测量结果的准确性。
所有使用人员在进行操作前都应接受相应的培训，熟悉仪器的使用方法和具体的安全要求，以避免发生意外事故。
在仪器的保养过程中，应严格按照规程进行，认真做好每一项保养工作，确保仪器的正常运行和长期稳定性。
总之，对于局放检测仪的安全操作和保养，必须高度重视。
通过合理的使用和维护，能够确保仪器的长期稳定运行，为电力设备的正常运行和维护提供有力的支持。

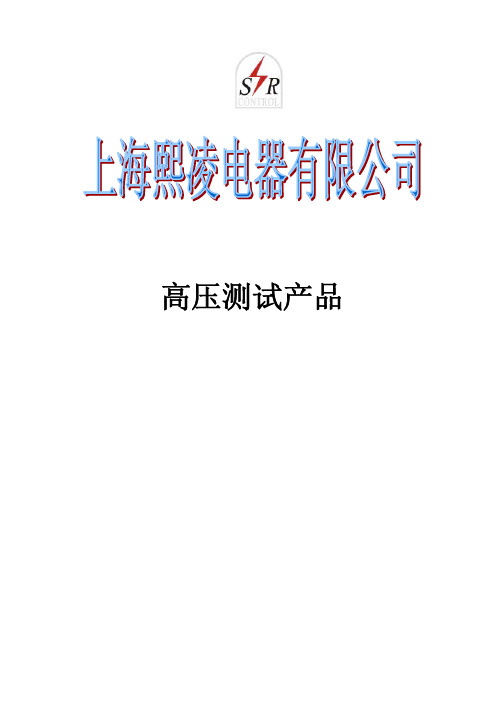

高压测试产品上海熙凌电器有限公司---产品资料各类高压试验设备序 号1设备名称及型号主要用途适用单位KMSB-30 型 高 压 主要测量容性绝缘材料的电容量 适用于电力系统、 各省中试电容电桥 及介质损耗角,还可用于各类高压 所等检测单位及电力设备 互感器的高压变比及角差的测量, 制造厂 （电力电容、 互感器、 大型电抗器的无功损耗的测量… 电力电缆等） 设备进行 10kV 的介质损耗测量用. 压器制造厂2JSY-01 型自动介 主要用于供电系统在现场对容性 适用于电力系统及电力变质损耗测试仪3YL 系列高压标准 主要配合各类高压电容电桥使用45适用于电力系统、 各省中试 电容器 所等检测单位及电力设备 制造厂（互感器、电力电缆 等） KMBT 系列高压标 主要用于供电系统在现场对测试 适用于各省中试所等检测 准损耗器 设备进行校对,排除现场一些测试 单位 上的问题. 液体绝缘材料介 主要用于测试各类电工所用绝缘 适用于电力系统及电力设 质损耗测试电极 油的介质损耗,及介电常数. 备制造厂6 7KMW-750 型 液 体 主要配合液体测试电极一起使用.适用于电力系统及电力设 电极专用控温仪 备制造厂 XLTR-40 型 变 压 主要用于测量各类变压器的直流 适用于电力系统及大型变 器直流电阻测试 电阻,可以替代原来的直流双臂电 压器制造厂 仪 桥.具有测试简单,快速等优点.8 9XLu/Ω-II 型 回 主要用于测量各类开关及继电器 适用于电力系统及电力开路电阻测试仪 的触点之间的电阻. 关制造厂 关制造厂 适用于电力系统及氧化锌 避雷器制造厂 适用于电力系统及电力设 备制造厂 适用于电力系统及电力设 备制造厂JT-2000 高 压 开 主要用于测量各类开关在分,合闸 适用于供电系统及电力开关动作特性测试 时的一些技术参数. 仪 RSBL-2 氧化锌避 主要用于氧化锌避雷器在实际带 雷器带电测试仪 电情况下,对其进行阻性电流及相 关参数的测量. XLNY/80 全 自 动 主要对绝缘油进行耐压试验. 油介电强度测试 仪 JF-2001 型 干 扰 主要用于各类高压产品的局部放 判别式局部放电 电量的测试. 测试仪1011121上海熙凌电器有限公司---产品资料序 号13设备名称及型号主要用途适用单位XLGN 交流耐压试 主要用于对各类高压产品进行交 适用于电力系统及电力设验系统 流耐压试验用.具体的输出电压和 备制造厂 功率可根据用户需要而定.14 15XRKZ 系列试验电 主要用于控制试验电压.1617适用于电力系统及电力设 压控制器 备制造厂 XLNY 系列交流高 主要用于直接测量高电压. 适用于电力系统、各省中 压分压器 试所等检测单位及电力设 备制造厂 高阻抗数字电压 主要与各类高压分压器配套使用. 适用于电力系统、各省中 表 直接显示所测试的高电压 试所等检测单位及电力设 备制造厂 PTJC 系列电容式 主要用于测量高压互感器、CVT 的 适用于电力系统、各省中 工频高压比例测 一次和二次的比差和角差。
局放检测仪原理及应用一、概述局放检测仪是一种用于检测高压设备中局部放电现象的测试仪器。
它是通过测量设备内发生的不规则放电而检测可能导致设备故障或损坏的缺陷。
局放检测仪广泛应用于各种高压设备的维护和故障排除，特别是在变压器、电缆和开关设备中更为常见。
二、原理局放检测仪的工作原理是通过测量设备的局部放电强度，来确定是否需要对设备进行修理或更换。
局部放电是指高电压设备中表面或内部的缺陷，比如介质损伤、气泡、金属毛刺或者分层等，导致电场的非均匀分布，形成放电，有可能导致设备的故障。
局放检测仪通过检测设备中的电流、电压、频率等信号来判断设备内是否有局部放电现象，进而确定设备的安全状态。
三、应用局放检测仪通常用于以下几个方面：1.变压器检测：变压器是电力系统中非常重要的设备，因此及时检测其局部放电现象对于确保设备运行的可靠性和长寿命至关重要。
局放检测仪通过检测变压器的绝缘介质，可以判断其是否受到了损伤。
2.电缆检测：电缆的绝缘也是很容易受到损坏的。
因此，通过局放检测仪检测电缆的绝缘可以提早发现绝缘缺陷，并及时维修。
3.开关设备检测：开关设备在电力系统中用于接通、分离或切断电线路。
正常工作的开关设备是保护电力系统正常运行的重要组成部分。
但是如果开关设备内发生局部放电现象，就会导致设备失效或者运行不稳定。
局放检测仪通过检测开关设备的绝缘介质是否损坏来判断设备是否损坏。
四、局放检测仪的类型局放检测仪的类型有很多，一般可以根据其工作原理分为以下几种类型：1.电容式局放检测仪：在接地电极和设备感应电极之间加上电容，测量局部放电时的电容变化。
2.磁耦合式局放检测仪：利用磁耦合构造测量局部放电信号。
3.微波式局放检测仪：使用微波相干技术来检测局部放电现象。
五、局放检测仪的优缺点局放检测仪的优点是其便于使用且可以精确地检测设备的局部放电现象，从而及时确定设备是否需要维修或更换。
此外，它也可以提高电压设备的安全性。
但它的缺点是价格较高，需要比较高的维护成本，以及对检测人员的要求很高，需要有专业的技能才能操作。
HZJF-121模拟局部放电检测仪使用手册武汉市合众电气设备制造有限公司尊敬的顾客感谢您使用本公司的产品。
在您初次使用设备前，请您详细地阅读本使用说明书，将可帮助您熟练地使用我公司设备。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的设备可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于试验设备均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！u慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
如有合同约定的除外。
u安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当设备连线处联机状态时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品做联机试验前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无产品盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
JFZ-1型局部放电测试仪研制设计要点
郑贤桢;谢炳秋;段维玺;黄惠芬
【期刊名称】《高电压技术》
【年(卷),期】1983(0)1
【摘要】为了开展局部放电检测技术的研究,我所1976年开始研制放电仪,并于1978年研制成功MSZ-1型局部放电指示仪。
在此基础上,1978年开始与宁夏电子仪器厂合作研制IFZ-1型放电指示仪（以下简称《1型》）。
1979年底研制成功第一台样机,通过了初步鉴定和一年多的现场使用,证明仪器性能良好。
接着进行了改进,现已定型生产。
该仪器在鉴定会现场测试中与英国MODEL5型机相比,数据基本一致。
【总页数】9页(P66-74)
【关键词】输入回路;脉冲计数器;JFZ-1;方框图;局部放电;放大器;电子设备
【作者】郑贤桢;谢炳秋;段维玺;黄惠芬
【作者单位】福建电力试验研究所;宁夏电子仪器厂
【正文语种】中文
【中图分类】F4
【相关文献】
1.基于放电图谱仿真的局部放电检测仪性能评估方法及系统研制 [J], 胡
岳;Chiampi M;Crotti G;张千千
2.脉冲极性鉴别局部放电测试仪的研制 [J], 刘蕾;吴克伟;冯义;屠德民
3.基于放电图谱仿真的局部放电检测仪性能评估方法及系统研制 [J], 胡岳[1];ChiampiM[2];CrottiG[2];张千千[1]
4.配网箱式设备声波矩阵局部放电测试仪的研制与应用 [J], 袁汉凯;宋泽均;汪建波
5.JFD1型变压器局部放电超声波自动定位系统的研制 [J], 唐良;李焕章;伍志荣因版权原因，仅展示原文概要，查看原文内容请购买。
GIS出厂试验试验程序目录1.依据标准2.出厂试验：2.1主回路的绝缘试验2.1.1主回路的工频耐压试验2.1.2 局部放电试验2.2辅助和控制回路的试验2.3主回路电阻测量2.4密封性试验2.5设计和外观检查2.6外壳的压力试验2.7机械操作试验2.8控制机构中辅助回路、设备和联锁的试验2.9隔板的压力试验2.10补充材料：CT测试、水分测量、密度计的测试等3安装后的试验：3.1 主回路绝缘试验3.2 辅助回路绝缘试验3.3 主回路电阻测量3.4 气体密封性试验3.5 空气系统的泄漏试验3.6 检查和验证3.7 气体质量验证3.8 SF6密度计和空气压力开关动作值测试1.依据标准1.1IEC62271- 203 额定电压kV及以上的气体绝缘金属封闭开关设备1.2IEC62271- 100 高压交流断路器1.3IEC62271- 102 高压交流隔离开关和接地开关1.4IEC60694 共用技术要求1.5IEC44-1 电流互感器1.6BS3938 电流互感器技术要求2.GIS的出厂试验程序2.1 主回路的绝缘试验主回路绝缘试验包括主回路的工频耐压试验和局部放电试验。
2.1.1 主回路的工频耐压试验技术要求：GIS设备断口、相间及对地的所有状态能够耐受标准规定的工频试验电压并保持1min，无闪络或击穿。
试验程序：GIS的工频电压试验在对地、相间和开关装置的断口间进行。
试验时SF6气体压力为各气室最低功能压力。
对每一试验状态，将试验电压升高到试验要求值并保持1min。
开关装置各个断口进行试验的具体步骤按工厂下发的设计文件《主回路工频耐压及局放试验方案》进行。
2.1.2 局部放电试验技术要求：在标准规定的测量电压下，局部放电量不超过10pC。
试验程序：局部放电试验一般在主回路耐压试验完成后进行，断路器和隔离开关处于合闸状态，接地开关分闸。
R、Y、B三极分别施加工频试验电压，将外施工频电压升高到标准规定的预加电压值，并保持在该值1min。
局放检验仪使用说明一、简介二、操作前准备1.检查仪器及附件是否完好，如有损坏请勿使用。
2.检查电源电压是否符合仪器要求，以及检查是否接地良好。
3.打开仪器，待仪器启动完成后，进行校准操作。
4.将感应电场传感器放置在待测设备的合适位置，并确保传感器与设备接触良好。
5.接通设备电源，确保待测设备处于正常工作状态。
三、测量操作步骤1.选择测量模式：仪器一般提供自动和手动两种测量模式，根据需要选择合适的模式。
2.开始测量：在自动模式下，仪器将会自动启动测量程序，您只需等待结果；在手动模式下，则需要手动触发仪器开始测量。
3.观察结果：仪器会将测量结果以数值、波形图或者报警信号的形式显示在屏幕上，您可以根据需要进行观察和记录。
4.分析结果：根据测量结果，您可以通过仪器提供的分析工具对局部放电现象进行分析，包括判断放电类型、放电源位置、放电时刻等。
四、测量注意事项1.确保设备工作正常：在测量局放时，应确保待测设备处于正常工作状态，否则可能会干扰测量结果。
2.避免人身安全问题：测量时应远离高电压部位，并穿戴好绝缘防护用具，以免发生人身伤害事故。
3.合理选择传感器位置：传感器位置的选择对测量结果影响较大，应尽可能接近局部放电源位置，并避免共振点影响。
4.避免干扰源：在测量过程中，应尽量避免其他干扰源的影响，如进线电流、周围设备放电等。
五、校准和维护1.校准：仪器的校准操作应按照仪器说明书进行，定期进行校准是保证测量准确性的重要环节。
2.保养：使用完毕后，应及时清洁仪器表面，并妥善保管。
仪器应避免潮湿、高温、震动等环境。
六、故障排除如果出现仪器操作异常，例如无法启动、测量结果异常等问题，应按以下步骤进行排除：1.检查电源和电源线是否正常连接。
2.检查传感器是否与设备接触良好，并检查传感器是否损坏。
七、使用注意事项1.不得拆卸仪器外壳或者私自更换仪器零部件。
2.在使用仪器过程中，请严格按照操作说明进行操作，避免误操作。
国网电科院局部放电系列新品通过鉴定
佚名
【期刊名称】《电气技术》
【年(卷),期】2010(0)12
【摘要】近日,国网电力科学研究院武汉南瑞有限责任公司自主研发的JFD-4000交直流局部放电检测系统、GIS带电检测及在线监测装置通过中国电力企业联合会的产品鉴定。
鉴定结果认为。
【总页数】1页(P12-12)
【关键词】局部放电;在线监测装置;带电检测;检测系统;检测技术;交直流;有限责任公司;鉴定结果;产品鉴定;自主研发
【正文语种】中文
【中图分类】F426.61
【相关文献】
1.GIS局部放电检测系统标准化及标定体系研究与应用——广东电网公司电科院提高GIS运行可靠性研究成果 [J], 吕鸿;王增彬
2.中压电缆振荡波局部放电双端检测装置开发及应用——广东电网公司电科院电缆局放检测成果 [J], 马志钦;柯春俊
3.国网电科院局部放电系列新产品通过鉴定达到国际领先水平 [J],
4.国网电科院“高压测试仪器系列标准装置的研制”通过技术鉴定 [J],
5.国网山东电科院“动态大气腐蚀地图与大气腐蚀防护关键技术与应用”科技成果鉴定会在京顺利召开 [J], 王晓明;陈素红
因版权原因，仅展示原文概要，查看原文内容请购买。
JF—2001干扰判别式局部放电检测仪使用说明书上海松宝科技发展有限公司上海电动工具研究所目录一、概述二、主要技术特性三、系统工作原理四、结构说明五、操作说明一、慨述JF-2001干扰判别式局部放电检测仪是我所继JF-8001（仿Model-5）、JF-8201、JF-8601型局部放电仪后自行研制开发的又一新颖仪器。
它基本上保持了上述三种仪器的优点和功能。
JF-2001型局放仪采用了独特的干扰判别逻辑电路，可以判别偶发性的外干扰（即必须超过某设定阈值，且至少连续四个试验周期出现的脉冲才指示“有效”），与时间窗装置相互配合后，可使用户大大增强判别与消除外干扰的手段。
该仪器与JZF-9微型校正脉冲发生器配合使用尤其适合于电力部门（运行、维修）和工厂车间等常须搬动而现场干扰又较大的工作场合。
JF-2001干扰判别式局部放电检测仪还具有按放电量大小可分别读出放电重复率的功能，且使放电次数的测量数字化，可以准确地做出q-n等图谱，增加了对绝缘的综合判断能力，而这一功能在以前一般需要通过微型计算机处理后才能获得。
随着局部放电研究的深入，IEC和国内外权威人士已开始关注放电重复率对产品绝缘破坏的影响，因此，JF-2001型局放仪无疑也是新型高电压电工产品和提高产品质量的有力辅佐工具。
此外，本仪器除了灵敏度高、适用试品范围广、有高频椭圆扫描（摄取功率小于1伏安）、放大系统动态范围大、频带组合多（九种）、有辅助零标系统等优点外，放电量和试验电压均为数字显示，配上专门设计的PC设定系统经一次放电量校正后，即可直接读出放电量，使用十分方便。
因此，它具有JF—8601的一切优点。
如具有干扰判别功能、抗干扰能力强；PC设定的功能；可按放电量大小读出放电次数（放电重复率）的功能；以及灵敏度高、重量轻、便于携带等。
因此，JF-2001型局部放电检测仪将会成为电力部门、制造厂和科研单位等广泛使用的一种称手的局部放电测试仪器。
二、主要技术指标1.可测试品的电容量范围 6pF～250μF2.检测灵敏度及允许电流。
表一检测灵敏度及输入单元允许电流值3.椭圆扫描时基⑴频率：50/60Hz、×2、×3、×4；⑵旋转：以30о为一档，可旋转360о；⑶工作方式：椭圆；⑷高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率〈1VA，并有过载自动保护装置。
4.显示单元采用98Χ84mm矩形示波管，有亮度与聚焦调节旋钮。
5.放大器⑴3dB低频截止点f1:10、20、40kHz任选；3dB高频截止点fh:80 、200、300kHz任选；⑵增益调节：粗调6档，档间增益差20±1dB；细调范围﹥20 dB；⑶正、负脉冲响应不对称性﹤1 dB；6.时间窗（门单元）⑴窗宽：可调。
50Hz下、15о～150о；⑵窗位置：每窗可旋转0～180о；⑶两个时间窗可分别开或同时开；7.脉冲峰值表⑴线性指示，以3 1/2位LED数字电压表显示；⑵误差5%（以满度1000计）；⑶输出电压：0～1V，在仪器后板的“Y”插座输出。
8.试验电压表⑴量程：当使用电容分压式输入单元时，可测量最大量程至200KV；⑵显示：用3 1/2位数字电压表指示；⑶误差：数字表时﹤±5%；电表时±10%；⑷零标志：当采用电容分压式输入单元时，略加试验电压，可出现一对零标志脉冲，向上者为试验电压正过零处；向下者为试验电压负过零处；⑸输出：0～1V，在仪器后板的“X”插座输出。
9.放电量设定（PC设定）装置为四档直键开关及相应的pC、nC显示器，控制数字表上小数点的移动及显示pC或nC，使与校正方波注入电量相符，它与放大器增益粗调开关联动。
10.干扰判别逻辑系统脉冲峰值超过阀值（最大至1.3V左右，分粗调与细调，由用户调定），并须连续四个试验电压周期以上，才显示（“有效”指示灯亮）。
11.放电量重复率n⑴满度：1×104pps；⑵线性指示；⑶误差：﹤±5%（按满度计）12.内零标系统⑴内部零标发生器的零标可变换极性，并可旋转0～180о以使与真实零标位置、极性相符；⑵零标与所用椭圆扫描频率相一致。
13.外形尺寸：500×490×200（宽×深×高）mm。
14.重量：约20kg。
三、系统工作原理试品Cx在试验电压下产生局部放电时，经耦合电容Ck产生脉冲电流，由输入单元拾取得脉冲信号，经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值。
时间窗单元控制试验电压每一周期内脉冲峰值表的工作相位区间；并在这段相位区间内将示波屏的相应显示区加亮。
它可以消除固定相位的干扰，这是常规的放电量测试方法。
当工作方式置于干扰“判别”位置时，脉冲峰值表的输出送至干扰判别逻辑电路与供用户调定的阈电平（设置的PC门槛电平值）比较，如此阈电平高且能持续四个试验周期，则产生一脉冲使“有效”指示灯亮可藉此消除偶发的外干扰。
同时，将超过阈电平的脉冲送入放电重复率测量电路，由数字电表指示放电量超过预设PC门槛电平的放电重复率n。
用JZF型校正脉冲发生器注入试品Cx—已知电量时，调节PC设定装置及放大器放细调旋钮使数字表显示PC数（包括小数点）与注入电量一致，就可以在加电压试验时直接在数字电压表上读出被测放电量，无须任何计算，十分方便。
这就是“PC设定”的主旨。
试验电压表经电容式输入单元产生试验电压过零标志讯号，可在示波屏上显示零标脉冲，试验电压大小可由数字电压表指示。
脉冲峰值表与试验电压表的输出可分别接至X—Y记录仪以供作Q—U与Q—t 曲线。
整个系统的工作原理可参看方框图（图一）。
四、结构说明本仪器为台式标准机箱结构，如照片所示。
仪器分正面板及后板两部分，各调节元件的位置及功能见图二的说明。
仪器上、下盖板均可拆卸，以便维修。
仪器内七块印刷线路板：OF（前放）、FJ（峰检）、LJ（逻辑、计数）、SJ（时基）、TV（推动、试验电压表）及MK（门控）均为插拨式，并有压板压住。
其它印刷电路板也置于便于拆卸之处：XS（显示）板在示波屏蔽罩下；WY（隐压电源）板装在仪器后面（该板上有+90V电源的熔丝）。
本仪器的主电源变压器采用隔离变压器形式，省去另外配置隔离变压器；并采用小型矩形示波管，再从电路设计上挖取潜力，使JF—2001成为功能多样，使用方便的真正小型化局部放电检测仪。
仪器的前后面板元件及名称见图二，图三和表二。
表二、前（后）面板元件说明1—PD-KV转换开关；2— 3 1/2位LED数字电压表；3—PC设定开关；4—KV、PC、nC指示灯；5—时基频率选择；6—放电重复率表；7—零标开关；8—高频电压选择；9—椭圆旋转；10—辅助零标相位；11—时基工作方式；12—高频电源开关；13—重新启动；14—过载指示；15—阈电平细调；16—阈电平粗调；17—“判别”选择开关；18—重复率计数按钮；19—“有效”指示灯；20—fH选择；21—增益细调电位器；22—放大器增益粗调开关；23—fL选择；24—右窗通断开关；25—窗位置；26—左窗通断开关；27—窗宽调节；28—聚焦调节；29—亮度调节；30—总电源开关；31—示波屏；32—放大器输出插座；33—时间窗讯号输出插座；34—放大器输入插座；35—电压输入插座；36—散热风扇；37—高频时基电源熔丝；38—高频时基电源插座；39—-20V电源熔丝；40—+20V电源熔丝；41—主电源插座；42—接地螺栓。
Cq＜0.1（Cx+Ck）选取。
在使用JZF-9时从校正脉冲发生器的输出端直接接在试品两端。
注入电容有0.5、5、50 pC档时为10pF，在500pC档时为100pF。
如试品高大，要可将黑色接线柱引线放长。
（三）使用步骤1、开机准备：将时基频率开关5置于“50（60）”，时基工作方式开关11置于“椭圆”，阈电平细调15及粗调16逆时针方向旋到底。
“判别”开关17投向下（常规测位置），PD-KD开关1置于“PD”端。
电源插座41接上220V工频电源，将电源开关30按到“通”位置，开机预热10分钟以上。
2、放电量校正与PC设定：按系统连接原理图及图四接好后，在未加试验电压前用JZF型校正脉冲发生器予以校正，使用JZF-1～5时其注入电量按发生器上指示的电压的Uq与测量盒上注入电容Cq的乘积计算：Q＝Cq Uq使用JZF-9时注入电量按面板指示直读。
（注意：测量盒应尽量靠近试品高压端）。
然后，调节放大器增益调节21与22使该注入脉冲高度适当（示波屏上高度2cm以下）；使数字电压表1读数值与注入已知电量相符（例如注入电量50p时，数字表应调到显示500，不考虑小数点）；再按PC设定开关3，使小数点位置移到合适位置（本例中应调到显示500.0pC）。
PC设定后，放大器细调旋钮21的位置不能再改变，在以后测试中放大器的频带也不能改变，需保持与校正时相同。
去掉JZF校正脉冲发生器与试验回路的连接。
PC设定时其正确的小数点位置及量纲单的显示见表三（PC设定档位置按自左向右计）。
表三、 PC设定的小数点位置及量纲3、测试操作：接通高压试验回路电源，将开关1置于“KV”侧，另标开关7置于“真位置”。
缓慢升高试验电压，椭圆上将出现两个规定动作零标志脉冲。
如试验电压超过电压表电阻R的额定电压等级，则可在低电压将开关7置于“内”位置，出现由仪器产生的辅助标脉冲，这时调节电位器10，使辅助零标脉冲的位置与“真”档时相符（极性也要一致），则在高压下不用电压表电阻R也可辅助零标获得的正确的零标位置。
旋转“椭圆旋转”开关13使椭圆转到预期的放电牌最利于观察之处，通常这个位置是零标脉冲分别处于椭圆上部左侧及下部右侧之处，连续升高电压，注意第一次出现持续放电，当放电量超过试验规定的最低值时的电压即为局部放电起始电压。
在规定的试验电压下，观察到放电脉冲后，调节放大器粗调开关22（注意：细调旋钮21不可变），使示波屏上放电脉冲高度约在0.2～2公分之间（数字电压表上PC读数有效数字不能超过1200）。
则数字电压表的PD读数即为放电量值。
读数时，须注意框2内显示的是PC还是nC（nC＝1000pC）。
请使用者注意：本仪器使用数字表显示放电量，当放大器增益为0档至第4档时，其满度值定为1000（不看小数点）；放大器第5档时满度值为0100（不看小数点）；超过该值即为过载，不能保证精度，尤其不能使用1200（第5档为120）以上的读数。
所谓满度值，它对应示波屏上脉冲高度（从椭圆基线量起约1.5cm事实上，使用者只要在操作时注意让示波屏上的放电脉冲高度不要超过z约1.5 cm即可）。
