( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改火灾自动报警系统火灾探测器和火灾警报器要求(标准版) Safety management is an important part of production management. Safety and production are inthe implementation process火灾自动报警系统火灾探测器和火灾警报器要求(标准版)一、火灾探测器1、火灾探测器的选择应符合《火灾自动报警系统设计规范》GB50116-2013，并与保护场所火灾特性相适应。
2、各类火灾火灾探测器应按《火灾自动报警系统施工及验收规范》GB50166-2007要求，由具备相应资质的人员进行定期维护保养或更换。
3、采用光栅光纤感温火灾探测器保护外浮顶油罐时，两个相邻光栅间距离不应大于3m(《火灾自动报警系统设计规范》GB50116-2013第12.2.3条)。
4、不同类型的火灾探测器应有10%并不少于50只的备品(《火灾自动报警系统施工及验收规范》GB50166-2007第6.2.6条)。
5、火灾探测器外观完好，处于正常工作状态(《建筑消防设施的维护管理》GB25201-2010第6.2.2条)。
二、火灾警报器1、火灾自动报警系统应设置火灾警报器。
火灾警报器接收信号后应发警报，并在确认火灾后启动建筑内的所有火灾警报器(《火灾自动报警系统设计规范》GB50116-2013第4.8.1条)。
2、当火灾声警报器设置带有语音提示功能时，应同时设置语音同步器(《火灾自动报警系统设计规范》GB50116-2013第4.8.4条)。
3、同一建筑内设置多个火灾声警报器时，火灾自动报警系统应能同时启动和停止所有火灾声警报器工作(《火灾自动报警系统设计规范》GB50116-2013第4.8.5条)。
前言本标准是对ZBC81001—1984《火灾探测器产品型号编制方法》的修订，标准的技术内容和编写结构均有修改。
近年来，随着火灾探测报警技术的发展，新型火灾探测器不断出现，原标准ZBC81 001—1984已经不能完全适应火灾探测器产品型号编制的需要，给火灾探测器产品的检验、监督管理以及工程应用带来诸多不便。
此次修订，在保留原标准合理内容的基础上，更新、完善了火灾探测器编制方法，在型号中增加了传输方式和区分火灾探测器本身是否具有报警声响功能的代号，简化了型号编制方法，突出反映产品主要技术特征。
本标准自实施之日起，同时代替ZBC81001—1984。
本标准的附录A是提示的附录。
本标准由中华人民共和国公安部提出。
本标准由全国消防标准化技术委员会第六分技术委员会归口。
本标准起草单位：公安部沈阳消防科学研究所。
本标准主要起草人：张德成、刘美华、宋宝驿。
本标准1984年首次发布，1999年6月第一次修订。
1范围本标准规定了火灾探测器产品型号的编制方法。
本标准适用于火灾探测器产品的设计、生产、使用、管理、科研、教学等部门。
2基本原则火灾探测器产品型号的编制，按类组型特征、传感器特征、传输方式特征、厂家及产品代号和主参数分类，以简明易懂、同类间无重复、尽可能反映产品特点为原则。
3火灾探测器产品型号的组成火灾探测器产品型号由特征代号和规格代号两大部分组成。
其中特征代号由类组型特征代号、传感器特征及传输方式代号构成，规格代号由厂家及产品代号和主参数及自带报警声响标志构成。
火灾探测器产品型号的形式如下：3．1类组型特征代号类组型特征代号包括火灾报警设备在消防产品中的分类代号、火灾探测器代号、火灾探测器类型分组代号和应用范围特征代号。
类组型特征代号用大写汉语拼音字母表示。
代号中使用的汉语拼音字母为类组型特征名称中具有代表性的汉语拼音字母。
3．2传感器特征代号传感器特征代号包括火灾探测器敏感元件代号和敏感方式特征代号。
火灾探测器报警参数、位置信息的设置调整，高级实操欢迎行家指点一、火灾探测报警参数指标和位置信息概念1、报警参数指标：指火灾探测器在火灾报警控制器报警回路中的物理地址，确定火灾探测器物理地址的过程，称为探测器编码。
（很拗口，也就是说探测器编码，就是设置火灾探测器物理地址的行为、过程。
）2、位置信息：指火灾探测器在建筑物中所处的具体地理位置（要和报警参数中物理地址概念区分开），位置信息一般通过对火灾报警控制器报警回路进行编程，为每一个物理地址添加具体的地理位置描述如，628房间，301会议室等。
二、探测器编码三种方式1、传统的编码方式。
编码探测器就是常用的火灾探测器，探测器编号是用探测器或者探测器底座上的一个七位微动开关来实现，该微动开关，每位所对应的数见下表，探测器编程的号等于所有的'NO'接通位置所有的开关对应数之和。
例如，当2、3、4、6位开关处于'NO'时，该探测器的编码为36，探测器的编码范围为1到127。
2、多线路传输技术编码方式多线路传输技术不专门设置地采用链式结构，探测器的寻址是使各个开关顺序动作，每个开关有一定的延时，不同的延时电流脉动分别代表正常、故障和报警三种状态。
其特点是不需要拨码开关，也就是不需要赋予地址，在现场把探测器一个一个的串入到回路即可。
3、现代电子编码方式主要是通过电子编码器，对与之配套的编码设备，如探测器、模块等，进行十进制电子编码，因为采用的是十进制，电子编码不用进行换算，所以编码简单快捷，没有编码器，任何人均无法随随便改动编码，所以，整个系统的编码可靠性非常高。
三、报警参数的调整方法1、传统的编码方式，通过调整各位的'NO'，实现编码的修改。
2、多线路传输技术方式，通过在串联回路中调整探测器的安装程序，来实现编码的修改。
3、现在电子方式，可以使用电子编码器，直接修改探测器的编码。
特别应该注意的是，上述调整只是修改探测器的编码，还需对火灾探测器进行二次编码的编写，即修改火灾报警控制器报警回路的程序，用新的探测器地址编码，替换程序中老的地址编码，这样当探测器报警或报故障时，新的地址编码才能在火灾报警控制器中报出。
独立式感烟火灾探测器产品标准独立式感烟火灾探测器是一种用于监测和探测烟雾和火灾的设备。
它通常由烟雾传感器、火灾传感器、报警器等组成，能够实时监测室内的烟雾和火灾情况，并在发生火灾时发出警报，及时提醒人们采取应急措施，确保人员的生命和财产安全。
为了确保独立式感烟火灾探测器的性能和质量，制定了相关产品标准。
独立式感烟火灾探测器产品标准主要包括以下几个方面。
产品外观和结构。
独立式感烟火灾探测器的外观应美观大方，产品应具有防水、防尘、防腐蚀等性能，以确保设备在各种环境下的正常工作。
烟雾传感器和火灾传感器。
这两个传感器是独立式感烟火灾探测器最核心的部件之一。
产品标准应对传感器的感应灵敏度、抗干扰能力、响应时间等性能指标进行要求，以确保传感器能够准确地检测到烟雾和火灾。
报警器。
独立式感烟火灾探测器发出的警报声音应具有一定的响度和穿透力，能够在室内各个角落都能够被人们听到，并能够引起人们的警觉性。
电源和电池。
独立式感烟火灾探测器通常使用交流或直流电源供电，同时也内置备用电池，以备电源中断时继续工作。
产品标准应对电源和电池的使用寿命、充电时间等进行规定，以确保设备在长时间工作时的稳定性。
报警信号输出。
独立式感烟火灾探测器通常会通过报警信号输出接口与其他设备相连，如消防控制中心、报警器等。
产品标准应对报警信号输出接口的标准和规范进行规定，以确保设备能够与其他设备正常通信。
可靠性和稳定性。
独立式感烟火灾探测器的可靠性和稳定性是评估其性能和质量的重要指标。
产品标准应对设备的工作寿命、温度适应能力、抗干扰能力等进行规定，以确保设备能够在各种恶劣环境下正常工作。
总之，独立式感烟火灾探测器产品标准是对该类产品的性能和质量进行规范的文件。
它主要涵盖产品外观和结构、烟雾传感器和火灾传感器、报警器、电源和电池、报警信号输出、可靠性和稳定性等方面的要求。
这些标准旨在确保独立式感烟火灾探测器能够在不同的环境下准确地监测和探测烟雾和火灾，并及时警示人们采取应急措施。
消防工程图识读详解想快速看懂消防工程图，首先要对消防系统分类组成有一定的了解，仔细看清楚总平面图，然后把图纸设计说明和图例浏览一遍，其中有各种符号标示需要熟记，然后再去看系统图，只要多花点时间就没问题，自然而然就能看下去了，当然，看消防图纸也是有方法的，下面详解！消防图纸识图方法：（1）消防图纸分：消防水、消防电、还有气体消防；（2）不管是什么，任何一份图纸，都要先看设计说明、图例；（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；（4）不同的设计可能图例不一样；（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。
先简要了解下消防系统的分类与组成：自动喷水灭火系统：自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水-泡沫联用系统等。
自动喷水灭火系统的分类见图。
湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态下，管道内充满用于启动系统的有压水。
干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。
干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。
预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。
火灾报警控制器产品型号编制方法中华人民共和国专业标准ZBC 8l002－84Programming methods for ProductiontyPes of fire a1arm control unlt目录1 型号编制原则2 型号组成3 火灾报警控制器产品型号编制方法4 火灾报警控制器型号编制示例5 改进型型号本标准适用于火灾报警控制器产品的生产、科研、设计、使用、教学、出版、管理等部门。
1 型号编制原则产品型号按类、组、型特征分类。
以简明易懂、同类间无重复为原则。
2 型号组成产品型号由类、组、型特征代号、分类、结构特征代号与主参数三大部分组成，其形式如下：→主参数→分类、结构特征代号→类、组、型特征代号2． 1类、组、型特征代号类、组、型特征代号包括火灾报警控制器在消防产品中的分类代号，火灾报警控制器代号和火灾报警控制器应用范围特征代号。
类、组、型特征代号用大写汉语拼音字母表示。
代号中使用的汉语拼音字母应是类、组、型特征名称中具有代表性的汉语拼音字头。
该字母如与其他型号重复，可另选字母表示。
2．2分类、结构特征代号分类、结构特征代号是指火灾报警控制器按其功能和结构进行分类的代号。
用有代表性的分类、结构特征名称中的汉字的大写拼音字头表示。
2．3主参数主参数是指火灾报警控制器的容量，用阿拉伯数字表示。
3 火灾报警控制器产品型号编制方法→主参数→结构特征代号→分类特征代号→应用范围特征代号→火灾报警控制器代号→消防产品中分类代号3．1类、组、型特征表示法·3．1．l J（警）一一消防产品中的分类代号（火灾报警设备）。
3．l．2 B（报）——火灾报警控制器代号。
3．1．3 应用范围特征代号应用范围特征是指火灾报警控制器的适用场所：适用于有爆炸危险场所的为防爆型，否则为非防爆型。
适合于船上条件使用的为船用型，适合于陆上条件使用的为陆用型。
其具体表示方法是：B（爆）----防爆型；C（船）——船用型。

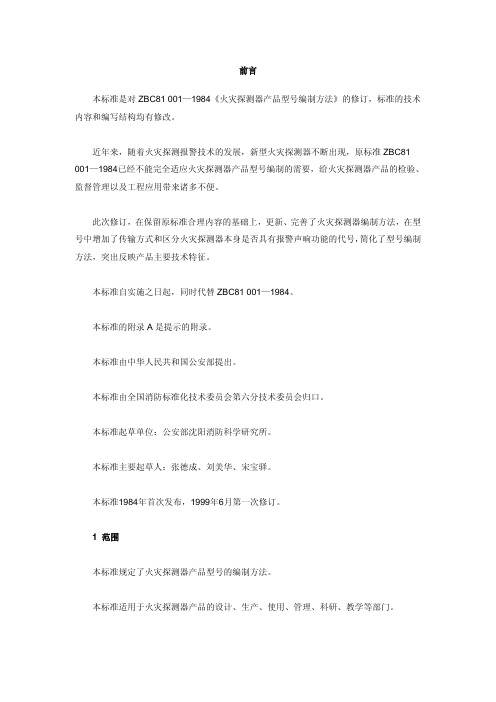

前言
本标准是对ZBC81001—1984《火灾探测器产品型号编制方法》的修订，标准的技术内容和编写结构均有修改。
近年来，随着火灾探测报警技术的发展，新型火灾探测器不断出现，原标准ZBC81 001—1984已经不能完全适应火灾探测器产品型号编制的需要，给火灾探测器产品的检验、监督管理以及工程应用带来诸多不便。
此次修订，在保留原标准合理内容的基础上，更新、完善了火灾探测器编制方法，在型号中增加了传输方式和区分火灾探测器本身是否具有报警声响功能的代号，简化了型号编制方法，突出反映产品主要技术特征。
本标准自实施之日起，同时代替ZBC81001—1984。
本标准的附录A是提示的附录。
本标准由中华人民共和国公安部提出。
本标准由全国消防标准化技术委员会第六分技术委员会归口。
本标准起草单位：公安部沈阳消防科学研究所。
本标准主要起草人：张德成、刘美华、宋宝驿。
本标准1984年首次发布，1999年6月第一次修订。
1范围
本标准规定了火灾探测器产品型号的编制方法。
本标准适用于火灾探测器产品的设计、生产、使用、管理、科研、教学等部门。
2基本原则
火灾探测器产品型号的编制，按类组型特征、传感器特征、传输方式特征、厂家及产品代号和主参数分类，以简明易懂、同类间无重复、尽可能反映产品特点为原则。
3火灾探测器产品型号的组成
火灾探测器产品型号由特征代号和规格代号两大部分组成。
其中特征代号由类组型特征代号、传感器特征及传输方式代号构成，规格代号由厂家及产品代号和主参数及自带报警声响标志构成。
火灾探测器产品型号的形式如下：
3．1类组型特征代号
类组型特征代号包括火灾报警设备在消防产品中的分类代号、火灾探测器代号、火灾探测器类型分组代号和应用范围特征代号。
类组型特征代号用大写汉语拼音字母表示。
代号中使用的汉语拼音字母为类组型特征名称中具有代表性的汉语拼音字母。
3．2传感器特征代号
传感器特征代号包括火灾探测器敏感元件代号和敏感方式特征代号。
除感温火灾探测器需用敏感元件特征代号和敏感方式特征代号表示外，其他各类火灾探测器只用敏感元件特征代号。
传感器特征代号用有代表性的传感器特征名称汉语拼音中的一个字母表示。
3．3传输方式代号
传输方式代号表明火灾探测器是无线传输方式，或是编码或非编码或其混合方式，用一个汉语拼音大写字母表示。
3．4厂家及产品代号
厂家代号表示生产厂家的名称，用汉字拼音字母或英文字母表示。
产品代号表示产品的系列号，用阿拉伯数字表示。
3．5主参数及自带报警声响标志
火灾探测器产品的主参数表示该火灾探测器的灵敏度级别或动作阈值，分别用罗马数字和阿拉伯数字表示。
如两者同时存在，两者之间用斜线隔开。
对于自带报警声响的火灾探测器在主参数之后用大写汉语拼音字母B标明。
4火灾探测器产品型号的编制方法
火灾探测器产品型号编制方法如下：
4．1．1J(警)——消防产品中火灾报警设备分类代号。
4．1．2T(探)——火灾探测器代号。
4．1．3火灾探测器类型分组代号。
各种类型火灾探测器的具体表示方法是：
Y(烟)——感烟火灾探测器；
W(温)——感温火灾探测器；
G(光)——感光火灾探测器；
Q(气)——气体敏感火灾探测器；
T(图)——图像摄像方式火灾探测器；
S(声)——感声火灾探测器；
F(复)——复合式火灾探测器。
4．1．4应用范围特征表示法
火灾探测器的应用范围特征是指火灾探测器的适用场所。
适用于爆炸危险场所的为防爆型，否则为非防爆型；适合于船上使用的为船用型，适合于陆上使用的为陆用型。
其具体表示方法是：
B(爆)——防爆型(型号中无“B”代号即为非防爆型，其名称亦无须指出“非防爆型”)；
C(船)——船用型(型号中无“C”代号即为陆用型，其名称中亦无须指出“陆用型”)。
4．2．1感烟火灾探测器传感器特征表示法
L(离)——离子；
G(光)——光电；
H(红)——红外光束；
对于吸气型感烟火灾探测器传感器特征表示法
LX——吸气型离子感烟火灾探测器；
GX——吸气型光电感烟火灾探测器。
4．2．2感温火灾探测器传感器特征表示法
感温火灾探测器的传感器特征由两个字母表示，前一个字母为敏感元件特征代号，后一字母为敏感方式特征代号。
4．2．2．1感温火灾探测器敏感元件特征代号表示法
M(膜)——膜盒；
S(双)——双金属；
Q(球)——玻璃球；
G(管)——空气管；
L(缆)——热敏电缆；
O(偶)——热电偶，热电堆；
B(半)——半导体；
Y(银)——水银接点；
Z(阻)——热敏电阻；
R(熔)——易熔材料；
X(纤)——光纤。
4．2．2．2感温火灾探测器敏感方式特征代号表示法D(定)——定温；
C(差)——差温；
O——差定温。
4．2．3感光火灾探测器传感器特征表示法
Z(紫)——紫外；
H(红)——红外；
U——多波段。
4．2．4气体敏感火灾探测器传感器特征表示法
B(半)——气敏半导体；
C(催)——催化。
4．2．5图像摄像方式火灾探测器、感声火灾探测器传感器特征可省略。
4．2．6复合式火灾探测器传感器特征表示法
复合式火灾探测器是对两种或两种以上火灾参数响应的火灾探测器。
复合式火灾探测器的传感器特征用组合在一起的火灾探测器类型分组代号或传感器特征代号表示。
在4．2条中列出传感器特征的火灾探测器用其传感器特征表示，其他用火灾探测器类型分组代号表示，感温火灾探测器用其敏感方式特征代号表示。
4．3传输方式表示法
W(无)——无线传输方式；
M(码)——编码方式；
F(非)——非编码方式；
H(混)——编码、非编码混合方式。
4．4厂家及产品代号表示法
厂家及产品代号为四到六位，前两位或三位使用厂家名称中具有代表性的汉语拼音字母或英文字母表示厂家代号，其后用阿拉伯数字表示产品系列号。
4．5主参数及自带报警声响标志表示法
4．5．1定温、差定温火灾探测器用灵敏度级别或动作温度值表示。
4．5．2差温火灾探测器、感烟火灾探测器的主参数无须反映。
4．5．3其他火灾探测器用能代表其响应特征的参数表示；复合火灾探测器主参数如为两个以上，其间用“／”隔开。
