1.Found clock-sensitive change during active clock edge at time<time> on register "<name>"原因：vector source file中时钟敏感信号（如：数据，允许端，清零，同步加载等）在时钟的边缘同时变化。
而时钟敏感信号是不能在时钟边沿变化的。
其后果为导致结果不正确。
措施：编辑vector source file2.Verilog HDL assignment warning at <location>: truncated value with size <number> to match size of target (<number>原因:在HDL设计中对目标的位数进行了设定,如:reg[4:0] a;而默认为32位,将位数裁定到合适的大小措施:如果结果正确,无须加以修正,如果不想看到这个警告,可以改变设定的位数3.All reachable assignments to data_out(10) assign '0', register removed by optimization原因:经过综合器优化后，输出端口已经不起作用了4.Following 9 pins have nothing, GND, or VCC driving datain port -- changes to this connectivity may change fitting results原因:第9脚，空或接地或接上了电源措施:有时候定义了输出端口，但输出端直接赋‘0’，便会被接地，赋‘1’接电源。
如果你的设计中这些端口就是这样用的，那便可以不理会这些warning5.Found pins functioning as undefined clocks and/or memory enables 原因:是你作为时钟的PIN没有约束信息。

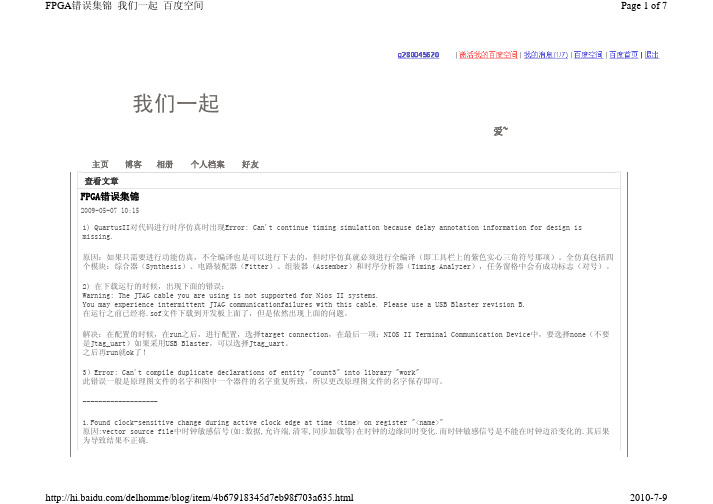

我们一起爱~主页博客相册个人档案好友查看文章FPGA错误集锦2009-05-07 10:151) QuartusII对代码进行时序仿真时出现Error: Can't continue timing simulation because delay annotation information for design is missing.原因：如果只需要进行功能仿真，不全编译也是可以进行下去的，但时序仿真就必须进行全编译（即工具栏上的紫色实心三角符号那项）。
全仿真包括四个模块：综合器（Synthesis）、电路装配器（Fitter）、组装器（Assember）和时序分析器（Timing Analyzer），任务窗格中会有成功标志（对号）。
2) 在下载运行的时候，出现下面的错误：Warning: The JTAG cable you are using is not supported for Nios II systems.You may experience intermittent JTAG communicationfailures with this cable. Please use a USB Blaster revision B.在运行之前已经将.sof文件下载到开发板上面了，但是依然出现上面的问题。
解决：在配置的时候，在run之后，进行配置，选择target connection，在最后一项：NIOS II Terminal Communication Device中，要选择none（不要是Jtag_uart）如果采用USB Blaster，可以选择Jtag_uart。
之后再run就ok了！3）Error: Can't compile duplicate declarations of entity "count3" into library "work"此错误一般是原理图文件的名字和图中一个器件的名字重复所致，所以更改原理图文件的名字保存即可。
1.Found clock-sensitive change during active clock edge at time <time> on register "<name>"原因：vector source file中时钟敏感信号（如：数据，允许端，清零，同步加载等）在时钟的边缘同时变化。
而时钟敏感信号是不能在时钟边沿变化的。
其后果为导致结果不正确。
措施：编辑vector source file2.Verilog HDL assignment warning at <location>: truncated with size <number> to match size of target (<number>原因:在HDL设计中对目标的位数进行了设定,如:reg[4:0] a;而默认为32位,将位数裁定到合适的大小措施:如果结果正确,无须加以修正,如果不想看到这个警告,可以改变设定的位数3.All reachable assignments to data_out(10) assign '0', register removed by optimization原因:经过综合器优化后，输出端口已经不起作用了4.Following 9 pins have nothing, GND, or VCC driving datain port -- changes to this connectivity may change fitting results原因:第9脚，空或接地或接上了电源措施:有时候定义了输出端口，但输出端直接赋…0‟，便会被接地，赋…1‟接电源。
如果你的设计中这些端口就是这样用的，那便可以不理会这些warning5.Found pins ing as undefined clocks and/or memory enables原因:是你作为时钟的PIN没有约束信息。
使用QuartusII常犯的错误1) QuartusII对代码进行时序仿真时出现Error: Can't continue timing simulation because delay annotation information for design is missing.原因：如果只需要进行功能仿真，不全编译也是可以进行下去的，但时序仿真就必须进行全编译（即工具栏上的紫色实心三角符号那项）。
全仿真包括四个模块：综合器（Synthesis）、电路装配器（Fitter）、组装器（Assember）和时序分析器（Timing Analyzer），任务窗格中会有成功标志（对号）。
2) 在下载运行的时候，出现下面的错误：Warning: The JTAG cable you are using is not supported for Nios II systems. You may experience intermittent JTAG communicationfailures with this cable. Please use a USB Blaster revision B.在运行之前已经将.sof文件下载到开发板上面了，但是依然出现上面的问题。
解决：在配置的时候，在run之后，进行配置，选择target connection，在最后一项：NIOS II Terminal Communication Device中，要选择none（不要是Jtag_uart）如果采用USB Blaster，可以选择Jtag_uart。
之后再run就ok了！3）Error: Can't compile duplicate declarations of entity "count3" into library "work"此错误一般是原理图文件的名字和图中一个器件的名字重复所致，所以更改原理图文件的名字保存即可。
(一) Q uartus警告解析(二)(三) 1.Found clock-sensitive change during active clock edge at time<time> on register"<name>"(四) 原因：vector source file中时钟敏感信号（如：数据，允许端，清零，同步加载等）在时钟的边缘同时变化。
而时钟敏感信号是不能在时钟边沿变化的。
其后果为导致结果不正确。
(五) 措施：编辑vector source file(六)(七) 2.Verilog HDL assignment warning at <location>: truncated with size <number> tomatch size of target (<number>(八) 原因:在HDL设计中对目标的位数进行了设定,如:reg[4:0] a;而默认为32位,将位数裁定到合适的大小(九) 措施:如果结果正确,无须加以修正,如果不想看到这个警告,可以改变设定的位数(十)(十一) 3.All reachable assignments to data_out(10) assign '0', register removed by optimization(十二) 原因:经过综合器优化后，输出端口已经不起作用了(十三)(十四) 4.Following 9 pins have nothing, GND, or VCC driving datain port -changes to this connectivity may change fitting results(十五) 原因:第9脚，空或接地或接上了电源(十六) 措施:有时候定义了输出端口，但输出端直接赋‘0’，便会被接地，赋‘1’接电源。

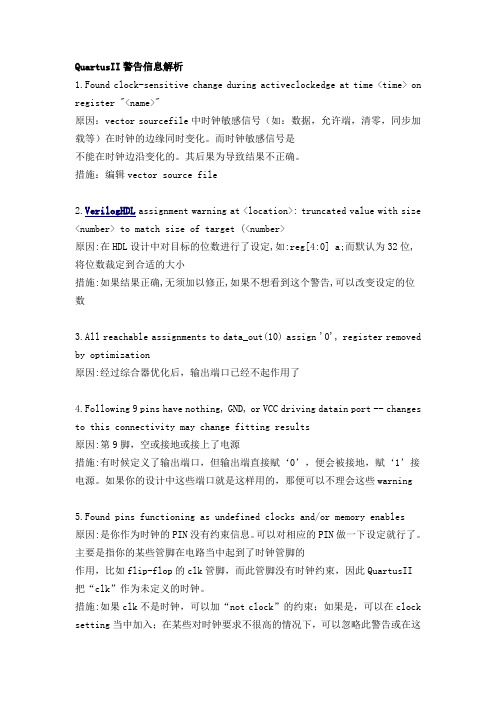

QuartusII警告信息解析1.Found clock-sensitive change during activeclockedge at time <time> on register "<name>"原因：vector sourcefile中时钟敏感信号（如：数据，允许端，清零，同步加载等）在时钟的边缘同时变化。
而时钟敏感信号是不能在时钟边沿变化的。
其后果为导致结果不正确。
措施：编辑vector source file2.VerilogHDL assignment warning at <location>: truncated value with size <number> to match size of target (<number>原因:在HDL设计中对目标的位数进行了设定,如:reg[4:0] a;而默认为32位,将位数裁定到合适的大小措施:如果结果正确,无须加以修正,如果不想看到这个警告,可以改变设定的位数3.All reachable assignments to data_out(10) assign '0', register removed by optimization原因:经过综合器优化后，输出端口已经不起作用了4.Following 9 pins have nothing, GND, or VCC driving datain port -- changes to this connectivity may change fitting results原因:第9脚，空或接地或接上了电源措施:有时候定义了输出端口，但输出端直接赋‘0’，便会被接地，赋‘1’接电源。
如果你的设计中这些端口就是这样用的，那便可以不理会这些warning5.Found pins functioning as undefined clocks and/or memory enables原因:是你作为时钟的PIN没有约束信息。
QUARTUSII常见错误解决方法QUARTUS II版本：9.0FPGA型号：EP2C8Q208配置芯片：EPCS4SDRAM型号: HY57V28820HCT-HFLASH型号 :TE28F320J3之前已经接触QUARTUS II比较长的时间了，也遇到过不少问题，有些比较简单解决后就忘了，现在把能记得起来列在前面几个。
后面的是自己后续遇到的问题的集锦...1.多模块或多进程驱动同一信号Error (10028): Can't resolve multiple constant drivers for net "FLASH_A[7]" at led.v(32)用Verilog描述电路时，一个信号只能在一个进程中驱动，如果在多个进程中对其驱动的话将产生如上错误。
解决方法为可以另加一个信号，通过在另一个进程中监视这个信号做出相应的动作。
2.多功能管脚的设置在用FLASH分配完管脚后编译出现如下错误：Error: Can't place multiple pins assigned to pin location Pin_108 (IOC_X34_Y2_N0)Info: Fitter preparation operations ending: elapsed time is 00:00:00Error: Can't fit design in deviceError: Quartus II Fitter was unsuccessful. 2 errors, 0 warnings Error: Quartus II Full Compilation was unsuccessful. 4 errors, 56 warnings原因是不能分配给多功能管脚PIN_108。
这是由于PIN_108是一个多功能管脚，还有一个功能是nCEO，也是默认的功能。
如果要用它当普通IO，需要提前设置一下：assignments>device>device and pin options>dual-purpose pins 里面把nCEO设置成use as regular i/o就可以了。
版本修订日期修订内容0.12013年11月14日初始版本目录Chapter1软件安装常出现的错误 (3)Chapter2软件编译常出现的错误 (4)Quartus安装和编译常见错误和警告在QuartusII软件安装和编译过程中会出现一些错误和警告，有的可以忽略，有的却需要注意。
虽然按F1可以了解关于该警告的帮助，但有时候帮助解释的仍然不清楚。
这篇教程总结了一些常见的错误和警告，并给出了相应的解决办法。
Chapter1软件安装常出现的错误本章主要介绍在QuartusII软件安装是常出现的错误，并给出了相应的解决办法。
1.软件的安装文件选取不对解决方法：在使用4代开发板时，需要安装两个文件，分别为：2.破解是破解器使用不对解决方法：我们的开发板支持12.0以上的quartus软件，如果您安装了较低版本的软件，请完全卸载后，在安装，否则会照成USB-blaster安装驱动出现问题。
安装软件时还要注意您电脑的系统是32位还是64位（点击计算机图标右键属性就可以查看），如果是32位请选择x86，例如：如果是64位请选择x64，请注意。
3.在复制网卡号时，没有复制一个，而是复制多个。
解决方法：如果在破解时出现多个网卡号时，复制一个就可以，不要全部复制。
4.下载时无法使用JTAG或者AS正常下载解决办法：检查开发板是否上电；检查下载器驱动是否安装；检查下载器是否连接对应下载口（4代开发板左边JTAG接口，右边AS下载接口）；检查mode选取是否正确，JTAG模式下选取：AS模式下选取：5.下载程序失败解决方法：检查开发板是否上电；检查下载器的驱动是否安装；检查烧写文件的格式是否正确，开发板有两种模式可以进行下载，JATG和AS模式，JATG模式下载的文件后缀为.sof。
在JATG模式下，掉电后文件会丢失。
AS模式下载的文件后缀为.pof。
在AS模式下，掉电后文件不会丢失。
Chapter2软件编译常出现的错误本章主要介绍在QuartusII在编译过程中是常出现的错误和警告，并给出了相应的解决办法。
1.Found clock-sensitive change during active clock edge at time on register ""原因：vector source file中时钟敏感信号（如：数据，允许端，清零，同步加载等）在时钟的边缘同时变化。
而时钟敏感信号是不能在时钟边沿变化的。
其后果为导致结果不正确。
措施：编辑vector source file2.Verilog HDL assignment warning at : truncated value with size to match size of target(原因:在HDL设计中对目标的位数进行了设定,如:reg[4:0] a;而默认为32位,将位数裁定到合适的大小措施:如果结果正确,无须加以修正,如果不想看到这个警告,可以改变设定的位数 3.All reachable assignments to data_out(10) assign '0', register removed by optimization原因:经过综合器优化后，输出端口已经不起作用了4.Following 9 pins have nothing, GND, or VCC driving datain port -- changes to this connectivity may change fitting results原因:第9脚，空或接地或接上了电源措施:有时候定义了输出端口，但输出端直接赋‘0’，便会被接地，赋‘1’接电源。
如果你的设计中这些端口就是这样用的，那便可以不理会这些warning5.Found pins functioning as undefined clocks and/or memory enables原因:是你作为时钟的PIN没有约束信息。
可以对相应的PIN做一下设定就行了。
主要是指你的某些管脚在电路当中起到了时钟管脚的作用，比如flip-flop的clk管脚，而此管脚没有时钟约束，因此QuartusII把“clk”作为未定义的时钟。
措施:如果clk不是时钟，可以加“not clock”的约束；如果是，可以在clock setting当中加入；在某些对时钟要求不很高的情况下，可以忽略此警告或在这里修改:Assignments>Timing analysis settings...>Individual clocks...>...6.Timing characteristics of device EPM570T144C5 are preliminary原因:因为MAXII 是比較新的元件在QuartusII 中的時序并不是正式版的,要等Service Pack措施:只影响Quartus 的Waveform7.Warning: Clock latency analysis for PLL offsets is supported for the current device family, but is not enabled措施:将setting中的timing Requirements&Option-->More Timing Setting-->setting-->Enable Clock Latency中的on改成OFF8.Found clock high time violation at 14.8 ns on register "|counter|lpm_counter:count1_rtl_0|dffs[11]"原因:违反了steup/hold时间，应该是后仿真，看看波形设置是否和时钟沿符合steup/hold 时间措施:在中间加个寄存器可能可以解决问题9.warning: circuit may not operate.detected 46 non-operational paths clocked by clock clk44 with clock skew larger than data delay原因:时钟抖动大于数据延时,当时钟很快，而if等类的层次过多就会出现这种问题,但这个问题多是在器件的最高频率中才会出现措施：setting-->timing Requirements&Options-->Default required fmax 改小一些，如改到50MHZ10.Design contains input pin(s) that do not drive logic原因:输入引脚没有驱动逻辑(驱动其他引脚）,所有的输入引脚需要有输入逻辑措施:如果这种情况是故意的,无须理会,如果非故意,输入逻辑驱动.11.Warning：Found clock high time violation at 8.9ns on node 'TEST3.CLK'原因：FF中输入的PLS的保持时间过短措施：在FF中设置较高的时钟频率12.Warning: Found 10 node(s) in clock paths which may be acting as ripple and/or gated clocks -- node(s) analyzed as buffer(s) resulting in clock skew原因:如果你用的CPLD 只有一组全局时钟时，用全局时钟分频产生的另一个时钟在布线中当作信号处理，不能保证低的时钟歪斜(SKEW)。
会造成在这个时钟上工作的时序电路不可靠，甚至每次布线产生的问题都不一样。
措施:如果用有两组以上全局时钟的FPGA 芯片，可以把第二个全局时钟作为另一个时钟用，可以解决这个问题。
13.Critical Warning: Timing requirements were not met. See Report window for details.原因：时序要求未满足，措施：双击Compilation Report-->Time Analyzer-->红色部分（如clock setup:'clk'等）-->左键单击list path,查看fmax的SLACK REPORT再根据提示解决,有可能是程序的算法问题14.Can't achieve minimum setup and hold requirement along path(s). See Report window for details.原因：时序分析发现一定数量的路径违背了最小的建立和保持时间，与时钟歪斜有关,一般是由于多时钟引起的措施：利用Compilation Report-->Time Analyzer-->红色部分（如clock hold:'clk'等），在slack中观察是hold time为负值还是setup time 为负值，然后在：Assignment-->Assignment Editor-->To中增加时钟名(from node finder)，Assignment Name 中增加和多时钟有关的Multicycle 和Multicycle Hold选项，如hold time为负，可使Multicycle hold的值>multicycle,如设为2和1。
15: Can't analyze file -- file E://quartusii/*/*.v is missing原因：试图编译一个不存在的文件，该文件可能被改名或者删除了措施：不管他，没什么影响16.Warning: Can't find signal in vector source file for input pin |whole|clk10m原因：因为你的波形仿真文件（vector source file ）中并没有把所有的输入信号(input pin)加进去，对于每一个输入都需要有激励源的17.Error: Can't name logic function scfifo0 of instance "inst" -- function has same name as current design file原因：模块的名字和project的名字重名了措施：把两个名字之一改一下，一般改模块的名字18.Warning: Using design file lpm_fifo0.v, which is not specified as a design file for the current project, but contains definitions for 1 design units and 1 entities in project Info: Found entity 1: lpm_fifo0原因：模块不是在本项目生成的，而是直接copy了别的项目的原理图和源程序而生成的，而不是用QUARTUS将文件添加进本项目措施：无须理会，不影响使用19.Timing characteristics of device are preliminary原因：目前版本的QuartusII只对该器件提供初步的时序特征分析措施：如果坚持用目前的器件，无须理会该警告。
关于进一步的时序特征分析会在后续版本的Quartus得到完善。
20.Timing Analysis does not support the analysis of latches as synchronous elements for the currently selected device family原因：用analyze_latches_as_synchronous_elements setting可以让Quaruts II来分析同步锁存，但目前的器件不支持这个特性措施：无须理会。
时序分析可能将锁存器分析成回路。
但并不一定分析正确。
其后果可能会导致显示提醒用户：改变设计来消除锁存器21.Warning:Found xx output pins without output pin load capacitance assignment（网友：gucheng82提供）原因：没有给输出管教指定负载电容措施：该功能用于估算TCO和功耗，可以不理会，也可以在Assignment Editor中为相应的输出管脚指定负载电容，以消除警告22.Warning: Found 6 node(s) in clock paths which may be acting as ripple and/or gated clocks -- node(s) analyzed as buffer(s) resulting in clock skew原因：使用了行波时钟或门控时钟，把触发器的输出当时钟用就会报行波时钟，将组合逻辑的输出当时钟用就会报门控时钟措施：不要把触发器的输出当时钟，不要将组合逻辑的输出当时钟，如果本身如此设计，则无须理会该警告23.Warning (10268): Verilog HDL information at lcd7106.v(63): Always Construct contains both blocking and non-blocking assignments原因：一个always模块中同时有阻塞和非阻塞的赋值1.Found clock-sensitive change during active clock edge at time on register ""原因：vector source file中时钟敏感信号（如：数据，允许端，清零，同步加载等）在时钟的边缘同时变化。
