PE-RT地暖管无毒、无味、无污染,属绿色环保管材各项卫生指标均符合国家标准。
耐酸、耐碱,抗蠕变,抗老化,优异的长期静液压和抗冲性能。
内外壁光滑,流体阻力小;安装简便、可靠,采用先进的热熔接法,绝无渗漏。
低温热水地板辐射采暖系统,敷设地面填充层内的加热管,应根据耐用年限要求,使用条件级别,热媒温度及工作压力,系统水质要求,材料供应情况,施工技术条件和投资费用等因素,综合评价选择确定。
PE-RT是耐热聚乙烯,即乙烯与辛烯的高分子共聚物。
PERT地暖管质量轻、易于运输、安装施工,具有良好的柔韧性、使其铺设时方便经济、管道在地暖施工时可以通过盘管和弯曲等方法减少管件的使用量、降低施工成本,管道弯曲半径可以小到管道外径的5倍,在弯曲部分的应力可以很快得到松弛、不会出现“回弹”现象、便于施工操作、从而避免在使用过程中由于应力集中而引起管道在弯曲处出现破坏的现象,管内摩擦损失小、脆裂温度低、管材具有优越的耐低温性能、因此在冬季的情况下也可以地暖施工、并且在弯曲管道时无需预热,耐化学腐蚀性好、不生锈、使用寿命长,在工作温度为70度、压力为0.6Mpa条件下、地暖管可安全使用50年以上。
一、PE-RT地暖管优势:1.耐高温性强(可达110°C)2.抗冲击强度3.低温情况下柔韧性良好(可达-40°C)4.低温下抗脆裂性强5.抗蠕变性好6.安全卫生二、PE-RT地暖管特点:1、质量轻,易于运输、安装、施工;2、地暖管具有良好的柔韧性,使其铺设时方便经济。
生产的管材在施工时可以通过盘卷和弯曲等方法减少管件的使用量,降低施工成本;3、管材弯曲时,在弯曲部分的应力可以很快得到松驰,不会出现“回弹”现象,便于施工操作,从而避免在使用过程中由于应力集中而引起管道的弯曲处出现损坏的现象;4、管内磨擦损失小,此种管的输送流体能力比同管径金属管大30%;5、脆裂温度低,具有良好的环境适应性。
管材具有优越的耐低温性能,因此在冬季低温的情况下也可以施工,并且在弯曲时管道无需预热。

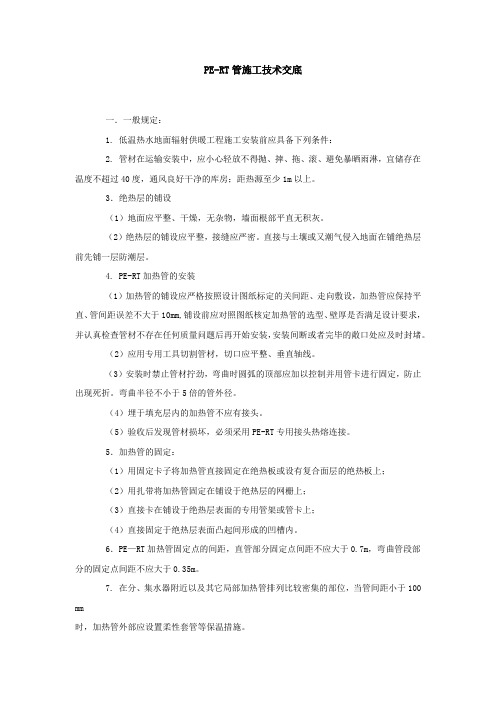

PE-RT管施工技术交底一.一般规定:1. 低温热水地面辐射供暖工程施工安装前应具备下列条件:2. 管材在运输安装中,应小心轻放不得抛、摔、拖、滚、避免暴晒雨淋,宜储存在温度不超过40度,通风良好干净的库房;距热源至少1m以上。
3.绝热层的铺设(1)地面应平整、干燥,无杂物,墙面根部平直无积灰。
(2)绝热层的铺设应平整,接缝应严密。
直接与土壤或又潮气侵入地面在铺绝热层前先铺一层防潮层。
4. PE-RT加热管的安装(1)加热管的铺设应严格按照设计图纸标定的关间距、走向敷设,加热管应保持平直、管间距误差不大于10mm,铺设前应对照图纸核定加热管的选型、壁厚是否满足设计要求,并认真检查管材不存在任何质量问题后再开始安装,安装间断或者完毕的敞口处应及时封堵。
(2)应用专用工具切割管材,切口应平整、垂直轴线。
(3)安装时禁止管材拧劲,弯曲时圆弧的顶部应加以控制并用管卡进行固定,防止出现死折。
弯曲半径不小于5倍的管外径。
(4)埋于填充层内的加热管不应有接头。
(5)验收后发现管材损坏,必须采用PE-RT专用接头热熔连接。
5.加热管的固定:(1)用固定卡子将加热管直接固定在绝热板或设有复合面层的绝热板上;(2)用扎带将加热管固定在铺设于绝热层的网栅上;(3)直接卡在铺设于绝热层表面的专用管架或管卡上;(4)直接固定于绝热层表面凸起间形成的凹槽内。
6.PE—RT加热管固定点的间距,直管部分固定点间距不应大于0.7m,弯曲管段部分的固定点间距不应大于0.35m。
7. 在分、集水器附近以及其它局部加热管排列比较密集的部位,当管间距小于100mm 时,加热管外部应设置柔性套管等保温措施。
8.PE-RT加热管出地面至分、集水器连接处,弯管部分不宜露出地面装饰层。
加热管出地面至分、集水器下部球阀接口之间的明装管段,外部应加套塑料套管。
套管应高出装饰面150-200mm。
9. PE-RT加热管与分、集水器装置及管件连接,应采用卡套式连接;连接件材料宜为铜质;铜质连接件直接与PE-RT接触的表面必须度镍。
PE-RT地热盘管施工工法一、前言PE-RT是以耐高温性聚乙烯为原料的一种采暖专用管道,高效节能,热稳定性好,可用于热水的非交联的聚乙烯管,也可叫做耐高温非交联聚乙烯管。
在物质极度发展和能源紧缺的今天,高效节能变得异常重要,PE-RT管材的有异性尤为突出。
在施工方面,PE-RT管材有许多注意的地方,我们将浅谈一下。
二、PE-RT管材简介:2.1管材特点:2.1.1不易造成室内污浊空气对流,地表温度高于室内上部温度,室温自下而上逐渐递减。
2.1.2管材的弯曲性良好,施工方便:弯曲半径最小为5倍直径,弯曲部分的应力可以很快得到松弛,可避免在应力集中部位弯曲处出现水压冲击。
PE-RT管可热熔连接,因而如果损坏,维修起来方便。
2.1.3稳定性和长期的耐压性能较好:管材匀质性好,性能稳定,具有良好的抗热性能。
2.1.4安全性高,抗冲击性能好,可在低温环境下运输、施工。
2.1.5耐老化、寿命长:在工作温度70℃,压力0.8MPa条件下,PE-RT管可安全使用50年以上。
2.1.6运行费用低,不占用使用面积,并可分户供热计量收费。
2.2原材:原料为PE-RT,应用特殊的分子和合成工艺生产的一种中密度聚乙烯,它采用乙烯和辛烯共聚的方法,具有独特的分子结构,以提高PE管的耐热性,并保留了PE管的良好的柔韧性,高热传导性和惰性,同时耐压性更好。
三、PE-RT管材生产及施工执行标准:3.1生产执行标准:PE-RT地暖管的执行标准是CJ/T175-20023.2施工执行标准:《地面辐射供暖技术规程》JGJ142-2004,J365-2004四、安装的依据:现行《民用建筑给水供热水地板辐射采暖用塑料管及铝塑管设计与施工验收再行规定》。
采暖专业有关技术标准,以及建设单位要求和设计提供的有关条件。
五、施工工艺:5.1工艺流程5.2施工准备阶段5.2.1施工应具备条件:A、必须具有施工能力和资质的施工队伍才能进行PE-RT管材的安装。
PE-RT地暖盘管施工工艺施工程序一、地暖设计步骤1、地暖方案设计:①根据建筑施工图及相关数据,计算建筑物热负茶。
②与建筑其他相关专业(水、电、装饰等)协调地暖系统设计有关间距。
③确定集配装置(分水器)的位置。
2、地暖施工设计:①计算建筑物的有效散热负荷。
②计算建筑物的有效散热面积。
③地暖系统布置及水力计算。
④其他附属设备选择。
⑤与相关专业会签,并经审核绘制出正式施工图。
注:(1)、豆石混凝土回填为必须,可由华夏地暖或装修公司按混凝土施工规范提供;(2)、自动温控系统为非必须,根据具体情况选择,华夏地暖建议使用自动温控;(3)、保温板厚度根据深化设计确定(4)、地暖管管径可选φ20或φ16;(5)、热源与分集水器联接推荐使用皮尔萨PPR家装热水管或菲时特PE-RT家装热水管,管径根据深化设计确定。
分水器各部位名称、功能二、工艺流程:安装准备-- 备料-- 铺防水膜-- 铺聚苯板-- 铺钢网-- 固定钢网-- 排管-- 打压试验-- 捣砼-- 安装分配器-- 调试。
①安装准备:熟悉图纸和现场环境。
②根据图纸准备材料,包括辅材。
③铺防水膜。
④保温板铺设要平整,切割整齐,相互联接缝要紧密。
⑤钢丝网排列要整齐,连接处要用铅丝绑扎,并用钢钉固定在地面上。
⑥排管时不得将管材扭曲和折叠,并用专用扎带固定在钢丝网上。
⑦进行水压试验,最小试验压力不得低于0.6Mpa,一般可升到0.8-1Mpa,然后稳压,稳压时间为30分钟。
压降不超过0.05Mpa,即为试压合格。
⑧带压充填砼。
⑨分水器安装要平整。
排气阀要高出地面。
⑩综合调试。
四、施工依据《地面辐射供暖技术规程》JGJ142-2004,J365-2004施工应具备条件1、设计图纸及其他技术文件齐全,并已会审。
2、经批准的施工方案或施工组织设计,已进行技术交流。
3、具有施工资质的施工力量和机关,能保证定量施工。
4、施工用水、电、材料储放场地临时设施。
5、施工现场:墙面已抹灰,地面找平层已做。
PE-RT地暖管材的施工安装流程1.施工流程图2.安装地暖管之前首先要对地面进行找平,其次要在地面铺设一层隔热板或设有复合面层的隔热板,将隔热层铺设平整,并用钢钉固定.3.在配管时要依据室内面积大小以及温度需要来进行配管,室内配管主要有以下几种方式:直热式、旋风式复式、往复式、旋风式单式等。
4。
PE—RT管材弯曲时无需加热,用双手即可弯曲,双手握住管材,轻轻弯曲到所需角度后,地暖管的弯曲半径不小于管道外径的8倍,使用固定卡子固定即可,弯曲处每间隔300px用卡钉固定。
5.管线铺设时要按照设计要求进行铺设,铺设的管道要求横平竖直,且都在同一直线上,并在隔热层的标识处进行固定,直管处每间隔1250px用卡钉进行固定,防止管材变形。
6。
当一个房间的地暖管铺设完毕后,依次按照顺序铺设钢丝网,灌输水泥砂浆,在铺设地面,由原始地面铺至地面的高度为70—100mm,铺设钢丝网能够将地暖管散发的热量有效的、均匀的散发出来,保持地板的受热均匀,铺设的钢丝网宜采用直径2。
5mm,网格长、宽为50mm的钢丝网。
7.当所有的管材安装完毕后,将各个房间安装的管材统一汇集至分水器安装处,为防止局部地面温度过高,加热管始末端穿出地面距分水器1m长的管段,应设置套管等保温措施,也能够有效的防止在铺设地板的时候,地板边缘对管材造成划伤,避免以后使用过程中出现漏水等现象.PE-RT地暖管材8.安装分水器时要将分水器固定于墙壁或专用箱体内,当水平安装时,分水器在上,集水器在下,中心距为200mm,集水器中心距地面不小于300mm;当垂直安装时分水器下端距地面应不小于150mm,地暖管与分水器牢固连接后,应对每一环路逐一进行清洗,直至管道内流出清水为至。
9。
管材安装完毕后,应在管材隐蔽前必须对管材进行水压试验,试压前应通过分水器将水缓慢注水,同时将管道内空气排空,试验压力为管材工作压力的1.5倍,并且不能小于0.6MPa,当浇入混凝土填充层之前和混凝土填充层养护期过后,分别进行系统水压试验,试验压力应以系统顶点工作压力加0.2MPa,且系统顶点的试验压力不小于0.4MPa。
XXXX小区户内地暖盘管施工技术要求一、工程概况:根据设计要求,户内垫层内地暖盘管采用地暖专用PE-RT管,管系列SR级别,管道型号为De20×2.3。
绝热层采用发泡混凝土20mm 厚,反射层采用铝箔,铺设钢丝网,地暖管用塑料管卡固定,填充保护层用50mm厚细石混凝土。
户内分集水器由总包负责安装。
盘管施工应符合《地面辐射供暖技术规程》JGJ142-2004、《建筑工程施工质量验收统一标准》GB50300-2013、《建筑给水排水及采暖工程施工技术标准》、《地面辐射采暖泡沫混凝土绝热层技术规程》的要求。
二、施工程序:楼层基面清理→水泥发泡绝热层施工→弹线、抄平安装管卡→加热盘管安装→初次打压→带压浇筑细石混凝土→养护→封闭现场进行成品保护1、绝热层的施工:(1)在发泡水泥绝热层铺设前必须清除楼地面上的垃圾、浮灰、附着物。
特别是油漆、涂料、油污等有机物必须清除。
施工时要保证基层干燥,对于粗糙起砂的基层,用钢丝刷等工具进行处理。
(2)房间周围边墙、柱的交接处应设绝热保温带,要求粘贴平整,搭接严密,其高度要高于细石混凝土回填层。
(3)按土建结构线和绝热层高度在墙壁上弹线控制绝热层厚度,进行水泥发泡层施工。
(4)发泡水泥采用高压泵送机,原材料搅拌后在高压条件下混合泵送。
配好的混合料注意防晒避风,一次配置量应控制在可操作时间0.5小时内用完,超过可操作时间后不准再度加水(胶)使用。
同时将设备用水清洗干净。
(5)用高压泵送机将混合料通过高压塑料管输送至施工房间,按照先内后外的顺序,按弹线厚度要求进行浇筑直至完成。
浇筑完毕后,封闭房间,任何人不得进入。
(6)待发泡水泥隔热层达到一定强度可以上人后,进行加热盘管施工作业。
期间不得进行交叉作业以防踩踏破坏。
2、加热盘管的敷设:(1)按施工图要求,将管的轴线位置用墨线弹在绝热层上。
(2)按管的弯曲半径≥8D(D指管外径)计算管的下料长度,其尺寸误差控制在±5%以内。
PERT地暖管接头方法1. 简介PERT地暖系统是一种通过在地板下安装管道来实现供暖的方式。
在安装过程中,管道的连接非常重要,而接头方法直接影响到系统的可靠性和效果。
本文将介绍PERT地暖管接头的常见方法及其优缺点。
2. 常见的PERT地暖管接头方法2.1 热熔连接法热熔连接法是一种常用的PERT地暖管接头方法。
该方法使用专用的热熔工具将两根管道加热到一定温度后迅速连接起来。
这样可以确保连接处具有良好的密封性和强度。
优点: - 热熔连接法能够提供非常牢固的连接,不易出现漏水问题。
- 连接处平整,不会对地板安装造成影响。
缺点: - 需要专用的工具和技术,操作相对复杂。
- 如果操作不当,可能导致管道损坏或漏水。
2.2 压力连接法压力连接法是另一种常见的PERT地暖管接头方法。
该方法使用压力套进行连接,通过将套子压紧使两根管道连接在一起。
优点: - 压力连接法操作较为简单,不需要专用工具。
- 连接处紧密,不易出现漏水问题。
缺点: - 压力连接法的连接强度较热熔连接法稍差。
- 连接处相对凸起,可能对地板安装造成一定影响。
2.3 快速接头法快速接头法是一种较为方便快捷的PERT地暖管接头方法。
该方法使用快速接头将两根管道连接在一起,无需加热或压力。
优点: - 快速接头法操作简单、方便,不需要专用工具。
- 连接效果可靠,不易出现漏水问题。
缺点: - 快速接头的耐高温性能有限,可能在长期高温环境下失效。
- 连接处相对凸起,可能对地板安装造成一定影响。
3. 接头选择与注意事项在选择PERT地暖管的接头方法时,需要考虑以下几个因素:3.1 管道材质根据PERT地暖系统所使用的管道材质和规格,选择相应的接头方法。
不同材质和规格的管道可能适用于不同的连接方式。
3.2 使用环境根据地暖系统的使用环境选择合适的接头方法。
例如,在高温环境下,应选择耐高温的接头方法。
3.3 施工条件根据施工条件选择适合的接头方法。
目录一、适用范围二、操作要点三、使用机具四、施工方法1、工艺流程2、材料检验3、管道布置4、管道连接5、管道固定6、管道系统的试压与验收7、管槽回填及标识8、施工过程中注意事项五.结果评定地暖PERT塑料复合管安装施工工法一、适用范围本工法适用于采暖管道采用地暖PERT塑料管埋地的安装工程。
二、操作要点1、埋地或明覆的金属管道与地暖PERT塑料管的连接,应采用PERT内丝转换连接。
2、地暖PERT塑料管热熔时电压、电流、环境、温度、湿度等要求较高,所以在施工过程中要特别注意,热熔前要认真做试件,严格按施工规范进行操作,并对热熔口做好记号,以防止出现热熔未熔合、有裂纹等现象。
3、热熔面应清洗干净、热熔面管口应平齐。
三、使用机具使用的机具主要包括:电热熔机、PERT专用剪刀。
四、施工方法1、工艺流程2、材料检验2.1管材、管件的验收2.1.1接受管材、管件必须进行验收。
验收内容包括:产品合格证、质量保证书、各项性能检验报告、规格数量、包装情况及管材、管件的质量等。
2.1.2 验收管材、管件时,应在同一批中抽样,并按现行质量《建筑给水排水及采暖质量验收规范》的规定内容进行检查,必要时进行全面检测。
2.2存放2.2.1管材管件应存放在通风良好、温度不超过40℃的库房或简易场地。
不允许与火焰及高温物体接触。
若存放时间较长则应有遮盖物。
2.2.2管才应水平堆放在平整的支撑物或地面上,堆放高度不宜超过1.5m。
2.3搬运2.3.1管材在搬运装卸过程中,应避免管材包装袋破裂。
不得抛掷,拖拽,不允许与硬物利器碰撞。
2.3.2寒冷天搬运管材、管件时,严禁剧烈撞击,小心轻放。
2.3.3内丝、外丝转换接头应单独存放,应注意防护丝扣损坏。
3、管道布置3.1在沟槽内铺设管道时,应先清理管槽内杂物,管沟清理干净,对管槽标高进行复测,检查是否符合设计要求,然后在管槽底部敷设保温板(保温板一般选用聚苯板),保温板应铺满管槽地面,管道敷设在保温板中间。
