第一章绪论1-2 现代机械系统由哪些子系统组成，各子系统具有什么功能？答：组成子系统及其功能如下：（1）驱动系统其功能是向机械提供运动和动力。
（2）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。
（3）执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置，或对作业对象进行检测、度量等，按预定规律运动，进行生产或达到其他预定要求。
（4）控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作，并准确可靠地完成整个机械系统功能。

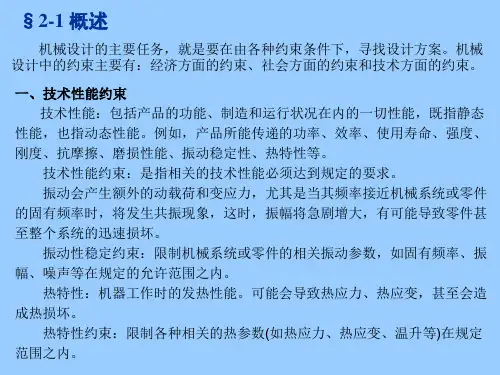

第二章机械设计基础知识2-2 什么是机械零件的失效？它主要表现在哪些方面？答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时，由于某一危险截面的应力超过零件的强度极限发生的断裂，如螺栓的断裂、齿轮轮齿根部的折断等。
（2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限，零件产生塑性变形。
（3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。
2-4 解释名词：静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。
答：静载荷大小、位置、方向都不变或变化缓慢的载荷。
变载荷大小、位置、方向随时间变化的载荷。
名义载荷在理想的平稳工作条件下作用在零件上的载荷。
计算载荷计算载荷就是载荷系数K和名义载荷的乘积。
静应力不随时间变化或随时间变化很小的应力。
变应力随时间变化的应力，可以由变载荷产生，也可由静载荷产生。
2-6 机械设计中常用材料选择的基本原则是什么？答：机械中材料的选择是一个比较复杂的决策问题，其基本原则如下：（1）材料的使用性能应满足工作要求。
使用性能包含以下几个方面：①力学性能②物理性能③化学性能（2）材料的工艺性能应满足加工要求。
具体考虑以下几点：①铸造性②可锻性③焊接性④热处理性⑤切削加工性（3）力求零件生产的总成本最低。
主要考虑以下因素：①材料的相对价格②国家的资源状况③零件的总成本2-8 润滑油和润滑脂的主要质量指标有哪几项？答：衡量润滑油的主要指标有：粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。
机械设计基础复习题1第二章复习题⒈填空题（1）两构件通过面接触组成的运动副称为低副，低副又分为转动副副和移动副两种。
（2）两构件通过点或线接触的运动副叫作高副（3）机构中存在与整个机构运动无关的自由度称为在计算机构自由度时应。
（4）在任何一个机构中，只能有１个构件作为机架。
⒉选择题（1）一个作平面运动的自由构件具有自由度。
a．一个b．二个c．三个d．四个（2）平面机构中的高副所引入的约束数目为。
a．一个b．二个c．三个d．四个（3）平面机构中的低副所保留的自由度数目为。
a．一个b．二个c．三个d．四个（4）当机构的原动件数机构的自由度数时，该机构具有确定的相对运动。
a．大于b．等于c．小于（1）何谓运动副？何谓高副和低副？每种运动副各引入几个约束？（2）何谓机构运动简图？它有何实际意义？由实际机械绘制机构运动简图的步骤如何？（3）平面机构自由度的计算公式是什么？应用公式计算机构自由度时应注意哪些问题？（4）平面机构具有确定运动的条件是什么？第二章复习题1.填空题1.填空题(1)按凸轮形状来分，凸轮机构可分为、及三类。
(2)在凸轮的休止角范围内，随凸轮的转动，从动件的运动位置停留不动(3)凸轮机构的压力角指的是凸轮机构中从动件的运动方向线与其受力方向线之间所夹的锐角。
(4)变转动为移动的机构有凸轮机构及曲柄滑块机构。
(5)依靠外力维持接触的凸轮机构，在回程时发生自锁的可能性很小，故对这类凸轮只需对其推程压力角进行校核。
(6)凸轮轮廓曲线是由从动件运动规律所决定的。
(7)滚子推杆盘形凸轮的基圆半径是从（）到（）的最短距离。
1.与连杆机构相比，凸轮机构最大的缺点是A.惯性力难以平衡B.点、线接触，易磨损C.设计较为复杂D.不能实现间歇运动2.与其他机构相比，凸轮机构最大的优点是A.可实现各种预期的运动规律B.便于润滑C.制造方便，易获得较高的精度D.从动件的行程较大3.下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合的是。
第二章 机构的结构分析题2-11 图a 所示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。
解：1)取比例尺,绘制机构运动简图。
(图2-11a)2)要分析是否能实现设计意图,首先要计算机构的自由度。
尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故 3=n 3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。
分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。
故需增加构件的自由度。
3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。
(1) 在构件3、4之间加一连杆及一个转动副(图2-11b)。
(2) 在构件3、4之间加一滑块及一个移动副(图2-11c)。
(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-11d)。
11(c)题2-11(d)54364(a)5325215436426(b)321讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。
用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。
题2-12 图a 所示为一小型压力机。
图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。
在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。
同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。
最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。
第2章平面机构运动简图及自由度计算机械是替代人类完成各项体力劳动甚至脑力劳动的执行者。
在各种新型机械的设计初期，首先需要采用机械系统运动简图来对比各种运动方案及工作原理，一边从中选出最佳的设计方案。
然后再按照运动要求确定及其各组成构件的主要尺寸，按照强度条件和工作情况确定机构个部分的详细结构尺寸。
机械系统的运动简图设计是设计机械产品十分重要的内容，正确、合理地设计机械系统简图，对于满足机械产品的功能要求，提高性能和质量，降低制造成本和使用费用等是十分重要的。
机械系统要完成比较复杂的运动，一般都需要将若干个机构根据机械系统的运动协调配合的要求组合起来，因此机械系统的运动简图也是机构系统的运动简图。
机械系统的运动简图是用规定的符号，绘出能准确表达机构各构件之间的相对运动关系及运动特征的简单图形。
一般某机构可分为平面机构和空间机构。
平面机构是指各运动构件均在同意平面或相互平行平面内运动的机构。
空间机构是指虽有的机构不完全是相互平行的平面内运动的机构。
本章将着重介绍机构的结构分析。
第一节机构的组成构件任何机器都是由若干个零件组装而成的。
构件是指组成机械的各个相对运动的单元。
构件和零件的概念是有区别的。
构件是机械中的运动单元体，零件则是机械中不可拆分的制造单元体。
构件可以是一个零件，也可以是由两个或两个以上的零件组成。
如图2-1所示的内燃机中的连杆就是由单独加工的连杆体、轴套、连杆头、轴瓦、螺杆、螺母等零件组成的，这些零件分别加工制造，但是当它们装配成连杆后则作为一个整体在发动机内部作往复运动相互之间并不产生相对运动，因此连杆可以看做一个构件。
因此，从运动角度来看，任何机器都是许多独立运动单元组合而成的，这些独立运动单元体称为构件。
从加工制造角度来看，任何机器都是由许多独立制造单元体组合而成的，这些独立制造单元体称为零件。
通常，为了完成同一使命而在结构上组合在一起并协同工作的零件称为部件，如联轴器、减速器等。
