FZG-20方形真空干燥器概述

技术企业常州市干燥设备有限公司实力制造：FZG15方形真空干燥机，FZG20型静态真空干燥器，FZG60盘真空烘干箱,FZG30型真空干燥箱。

先进的工艺、精密的结构、美观的外形、优异的性能,均达到国内先进水平，质量保证，公司备有现货和样机，可提供FZG系列静态真空干燥机（FZG10方形真空干燥机，FZG20型静态真空干燥器，FZG60盘真空烘干箱,FZG30型真空干燥箱）联系人：顾一三六一六一一二九八八。

FZG15方形真空干燥机，FZG20型静态真空干燥器，FZG60盘真空烘干箱,FZG30型真空干燥箱概述：方形真空干燥机是将被干燥的物料处于真空条件下加热，它利用真空进行抽气抽湿，使工作室处于真空状态，物料的干燥速率大大加快，同时也节省了能源。

真空状态下物料的溶剂的沸点降低，所以适用于干燥不稳定或热敏性物料；真空干燥机有良好的密封性，所以又适用于干燥需要回收溶剂和强烈刺激、有毒气体的物料。

方形真空干燥机属静态真空干燥器，物料在静态进入干燥器内干燥时，物料处于静止状态，形态不会损坏，干燥前还可进行消毒处理。

FZG15方形真空干燥机，FZG20型静态真空干燥器，FZG60盘真空烘干箱,FZG30型真空干燥箱工作原理：在方形真空干燥机中设有穿流式烘车架，被干燥物料处于真空状态下在一定温度下行干燥，根据物料的热敏性，可选择热水型和蒸汽型两种恒温恒湿方式进行加热。

因为，水在不同的外界压力下开始沸腾的温度也不同。

当真空箱内维持一定的真空度时，水可以在远低于100℃温度下沸腾蒸发，而且真空度越高时，水开始沸腾时温度也不同。

FZG15方形真空干燥机，FZG20型静态真空干燥器，FZG60盘真空烘干箱,FZG30型真空干燥箱结构设置：方形真空干燥机结构以FZG15型为例，其系统组成如下：1..真空箱体实际为方型外压式压力容器，为保证其乘压强度，箱体采用低碳钢板及加强筋焊接而成。

箱体内壁表面全方位复焊不锈钢薄板，同时箱体顶部配有蒸汽灭菌口。

一、FZG20方型真空干燥器，48盘低温真空干燥箱概述FZG系列方型真空干燥器是将被干燥物料处于真空条件下进行加热干燥，同时真空泵进行抽气排湿，使工作室处于真空状态，同时物料挥发出的水份由真空泵抽走，物料的干燥速率大大加快。

同时节省了能源。

干燥器内上下基本无温差，整机符合GMP药品生产要求。

136.一611.二988适用于状态不稳定，及热敏性物料。

由于真空箱内部与外界隔绝，能适用于回收溶剂和干燥时，排出有毒、有刺激性气体的场合。

属于静态干燥，故干燥物料的形体不会损坏。

在有些生产过程中，需进行灭菌操作，灭菌一般都在干燥操作之前，是利用蒸汽的高温作用，杀死干燥室内的病毒、细菌、支原体等一些微生物。

真空干燥的理论表明：1．加热温度恒定，提高真空度，速率加快；2．真空度恒定，增高加热温度，速率加快；3．既提高真空度，又提高加热温度，则速率大大加快。

4．真空箱内烘架有平板式与列管式两种可以选择。

二、FZG20方型真空干燥器，48盘低温真空干燥箱技术参数设备名称：箱体外尺寸(mm) 宽×深×高1850×1810×2080箱体净尺寸(mm) 宽×深×高1700×1600×1600烘架尺寸(mm) 宽×深×高1440×1160×1510烘架使用温度（℃）35~150箱内空载真空度（MPa）-0.088烘架层数：8烘盘数量：48烘盘尺寸：(mm) 460×640×45主机重量：净重（kg）约4000三、FZG20方型真空干燥器，48盘低温真空干燥箱方型真空烘箱数据表：1、系统配置参数：2.设备主体材质要求：注：1、所有接口管道采用HG20615-97标准；2、设计、制造和验收标准：符合设备性能参数及相关国标要求。

一、概述真空干燥，就是将被干燥物料处于真空条件下，进行加热干燥。

它是利用真空泵进行抽气抽湿，使工作室内形成真空状态，从而加快了干燥速度。

真空干燥理论表明：1、当加热温度恒定，提高真空度，能加快干燥速度。

2、当真空度恒定，提高加热温度，能加快干燥速度。

3、既提高真空度，又提高加热温度，则大大加快干燥速度。

如果采用冷凝器，物料中的蒸发溶剂可通过冷凝器加以回收，是一种常用的干燥设备。

真空干燥的特点：１、在真空下物料溶液的沸点降低，使蒸发器的传热推动力增大，因此有一定的传热量，可以节省蒸发器的传热面积。

２、蒸发操作的热源可以采用低压蒸汽或废热蒸汽（用户特殊要求选用水或导热油加热，厂方可为您专门设计）。

３、蒸发器的热损失可减少；４、适用于在高温下易分解，聚合和变质的热敏性物料的干燥；５、在干燥前可进行消毒处理，干燥过程中任何不纯物均无混入；６、属于静态式真空干燥器，故干燥物料的形体不会损坏。

二、用途适用于医药品、化工、食品、电子、中药等行业的物料干燥。

三、技术参数四、工作原理与主要配套设备FZG系列方形真空干燥器设计有穿流式烘车架，烘车架可拆出。

根据热空气上升的原理，充分利用各层架烘管传导来的热量来达到加快干燥物料的目的。

特别是采用了双蒸汽管间隔分层进汽以及下面两层架烘管的加密，改善了以往静态式真空干燥器温度不均匀的弊端。

真空干燥器密封门铰链装有轴承，设计成浮动结构形式，密封门开启十分轻便，并可在整个密封表面上作微量自由摆动，以贴切密封面提高干燥器内真空度，这样物料均能在较低的温度环境下迅速气化加快干燥。

五、安装１、搬运和吊装干燥器时，应旋紧密封门手轮整体起吊，起吊时应用钢丝绳从器身底部穿入，并使钢丝绳均匀受力，以免使器身发生倾倒。

２、干燥器可安装在厚度为400mm的混凝土基础上，用4只M24x300地脚螺栓紧固,也可直接安放在平整的混凝土地坪上,不必用地脚螺栓紧固,但必须保持干燥器水平安放，便于密封门启闭自如。

1. 目的：建立FZG-15方形真空干燥机标准操作规程，确保设备正常运行。

2. 范围：适用于FZG-15方形真空干燥机。

3. 责任：车间主任、质量监督员、车间设备管理员、维修工、工序组长、操作人员。

4. 内容：4.1 操作程序4.1.1 开机前准备4.1.1.1 检查确认FZG-15方形真空干燥机已清洁，待用。

4.1.1.2 关闭真空箱门进行抽真空试验，当箱内空载时，真空表读数应达0.09MPa或更高，如有泄漏应予以排除。

4.1.1.3 确认管路无跑、冒、滴、漏等现象发生。

4.1.2 开机及运行将料装入烘盘内，装入干燥机，关紧密封门，检查确认各阀门应处于关闭状态，开启真空、蒸汽，观察真空度与温度变化，使用电磁阀自动控制或手动控制蒸汽加热，使达到工艺要求的数值，对物料进行干燥处理。

4.1.2.1 自动操作完成进料、密封、抽真空的工作后，开启电源，按动温度控制仪的上、下三角键进行温度设定，按锁存键保存设置，进入自动操作模式，蒸汽管路的电磁阀由温控仪控制，温度达到要求后自动停止加热。

4.1.2.2 手动操作完成进料、密封、抽真空的工作后，人工开启蒸汽阀门，达到工艺要求干燥温度后，关闭蒸汽阀门。

4.1.3 关机：关掉总电源开关，关闭蒸汽加热，关闭真空，开启真空卸载阀门卸载掉箱内压力，开门出料。

4.1.4 真空泵的开启与关闭4.1.4.1 设备配有一个水环式真空泵及一个真空缓冲罐，开启前须先确认真空缓冲罐内余水已放尽，紧闭罐体排污阀，确认真空干燥机门已经紧闭、排空阀门已经关闭、真空管路阀门已经开启，打开真空缓冲罐上阀门，打开真空泵供水管路阀门，点动一下，确认无异常后，开启真空泵。

4.1.4.2 不再使用真空时，关闭真空缓冲罐上真空阀门，等待片刻（5秒即可），关闭真空泵电源，关闭真空泵供水，打开真空缓冲罐排污阀门，排除余水。

4.2 及时填写运行记录。

4.3 清洁按《FZG-15方形真空干燥机清洁标准操作规程》进行。

FZG-15方形真空干燥机确认方案文件编号:JH-YZ-SB-025-R00制定人:制定日期:审核人:审核日期:批准人:批准日期:实施日期:四川利君精华制药股份有限公司目录1:概述1.1 概要1.2 设备基本情况1.3 设备主要技术参数 2:目的3:范围4:依据5:可接受标准6:职责7:培训8:确认时间9:确认内容9.1 设计确认DQ9.2 安装确认IQ9.3 运行确认OQ9.4 性能确认PQ 10:异常情况处理 11:偏差处理12:变更控制13:确认结果评定 14:拟定再确认周期 15:附表65m, in the middle of 25th standard section, the fourth way is 80m, in the middle of 32nd standard section. The fifth is 98m, in the middle of 39th standard section. (D) the crane operation control to ensure the duration of tower crane during use must be strictly controlled. In the course of construction, 24 hours, tower crane operations, be coordinated by hand signal, and crane drivers to strictly obey the unified command. Layout of tower crane Foundation, main floor plan. Four, finished construction of cushion in Foundation pile construction, excavation of trench experience after the charge meets the requirements, you can begin construction of cushion, cushion for 300 mm thick and 2:8 lime-soil compaction. Tamping is not greater than 0.9, to meet the design requirements of C15 concrete pad before the construction, and the workers were good technical disclosure, request vibrators for concrete surfaces immediately after tamping with wooden pattern molded flat covering plastic sheeting, in front of a concrete final setting with a pressure of iron, covered with pressure as requested. Brick mould construction followed. Five underground waterproof Engineering (a) flexible waterproof layer on waterproofing of underground construction, we must strengthen the construction quality control of detail. Focus onchecking before construction of deep Foundation pit precipitation in parts of the case, preventing groundwater waterproofing layer up. Floor, basement waterproofing for 1.5 mm PET polymer modified bitumen self-adhesive flexible waterproof material. In the course of construction, 设备确认方案第 1 页共 16 页 1 概述1.1 概要FZG-15方形真空干燥机为本公司提取车间干燥物料专用设备，工作原理是在风机的强制循环下，使热空气层流过烘盘与物料进行热量传递，并带走物料中的湿度。

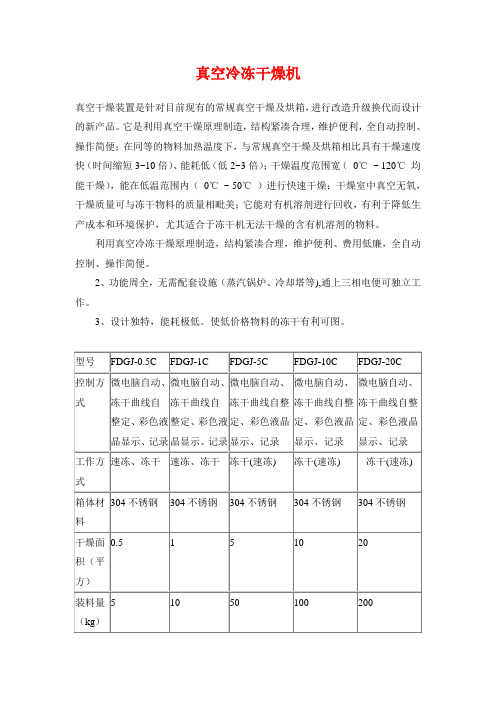

真空冷冻干燥机
真空干燥装置是针对目前现有的常规真空干燥及烘箱，进行改造升级换代而设计的新产品。

它是利用真空干燥原理制造，结构紧凑合理，维护便利，全自动控制、操作简便；在同等的物料加热温度下，与常规真空干燥及烘箱相比具有干燥速度快（时间缩短3~10倍）、能耗低（低2~3倍）；干燥温度范围宽（0℃~ 120℃均能干燥），能在低温范围内（0℃~ 50℃）进行快速干燥；干燥室中真空无氧，干燥质量可与冻干物料的质量相毗美；它能对有机溶剂进行回收，有利于降低生产成本和环境保护，尤其适合于冻干机无法干燥的含有机溶剂的物料。

利用真空冷冻干燥原理制造，结构紧凑合理，维护便利、费用低廉，全自动控制、操作简便。

2、功能周全，无需配套设施（蒸汽锅炉、冷却塔等),通上三相电便可独立工作。

3、设计独特，能耗极低。

使低价格物料的冻干有利可图。

30平方以上产品
应用前景：
例如：传统的海参加工方法一般是用高压或者烘箱蒸和烘出来的，加工时间长，改变了海参的营养价值，我司生产的真空冷冻设备能够加工出冻干海参，半干海参，全干海参，智能化、全自动、快速、节能，可保持海参原有的色、香、味、形、新鲜度。

冻干海参8-16小时
半干海参1.5-2小时
全干海参6-8小时（外用热风循环烘箱辅助外观效果更佳）
作者：常州地暖。

FZG-15方形真空干燥器设备计算书编制：潘玉红校对：庄国仁编号：FZG 15-001-JS一、筒体耐压强度校核计算箱体内尺寸：1500X1400X1220mm当量直径：De=（1500+1220）×2÷π=1735mm假设箱体壁厚为10mm，则当量外径Doe=1735+10×2=1755mm1、箱体耐负压强度的校核：L 1400= =0.798D01755D01755= =175.5δ10由≤机械设计手册≥(4)T32.3-1查得系数A=0.00078由T32.3-3查得系数B=105MpaB 105×10许用外压力[P]= = =0.598MPaD0/δ1755实用外压力P=0.1Mpa<[P]=0.598Mpa2、容器筒体内压0.07Mpa强度校核:正常操作的筒体允许通过0.07Mpa,但操作时会出现误操作,瞬间压力可能会达到0.3Mpa,所以取内压0.3Mpa作校核计算.设计温度为120℃,由≤化工容器设计≥附录查得:[σ]120=111MpaP(Di+t n-c) 0.3×(1735+10-1.8)σt= = =31.89MPa2(t n-c) 2×(10-1.8)φ[σ]t=0.6×111=66.6Mpa>σt=31.89c t:校核温度下容器壁中的计算应力,Mpa;φ:焊缝系数此取φ=0.6Mpa;tn:筒体名义壁厚mm;c:腐蚀系数,这里取1.8mm;二、筒体上零部件的强度校核1．螺杆强度校核计算筒体内表压为0。

3Mpa，作用在螺杆上的总力FF=1/4 π×1.782×0.3×106=746×103 NFN=1/4 F=187×103 NFN 187×103σ= = =233Mpaπ/4 d120.785×0.0322900[σ]L= =529MPa. σ<[σ]L螺杆强度符合要求.1.72．视镜玻璃的耐压校核视镜玻璃采用压力为1.0MPa的钢化玻璃制造,则耐压合格.3．真空管的耐压校核真空管选型时选用1.0MPa的管道,所以,对于外压0.10MPa,内压0.3MPa的压力真空管受压合格.4．温度计座、真空表座、安全阀座等的耐压强度校核。

真空干燥器使用方法说明书一、产品简介真空干燥器是一种用于去除物体内部水分的设备。

它通过建立负压环境，将水分转化为蒸汽，使物体在不受热损伤的情况下达到干燥的目的。

本说明书将向您介绍如何正确使用真空干燥器。

二、安全操作指南1. 在使用真空干燥器之前，请确保已经详细阅读并理解本说明书，并按照要求正确操作设备。

2. 在进行任何维护、清洁或调整设备之前，务必先断开电源，并等待设备冷却后再操作。

3. 操作时请戴防护手套和护目镜，以防止任何意外发生。

4. 请将真空干燥器放置在平稳的地面上，以确保设备的稳定性。

三、操作步骤1. 开机准备a. 将真空干燥器连接到电源，并确保电源线牢固连接。

b. 按下电源开关，待设备正常启动后进入下一步操作。

2. 调整真空度和时间a. 根据所需干燥的物体特性和条件，选择合适的真空度和时间。

b. 调节真空度和时间的旋钮，使其达到所需数值。

3. 设置加热温度a. 根据物体的特性和要求，选择合适的加热温度。

b. 旋转加热温度调节旋钮，将温度设定到所需数值。

4. 放置物体a. 打开真空干燥器的门，将待干燥物体放置在设备内部。

b. 确保物体放置平稳，并且不要超出设备的承载范围。

5. 启动干燥a. 关上真空干燥器的门，确保门密封良好。

b. 按下启动按钮，设备将开始工作。

此时真空干燥器将自动建立负压环境，进行干燥。

6. 干燥完成a. 待设定的时间到达后，真空干燥器将自动停止工作。

b. 打开设备的门，取出已经干燥的物体。

7. 关机与清洁a. 关闭电源开关，将真空干燥器断电。

b. 使用干净的布或纸巾擦拭设备表面，确保设备清洁。

四、维护与保养1. 定期检查设备的电源线和插头，确保其完好无损。

如有损坏，请联系售后服务人员进行维修或更换。

2. 每次使用后，清洁干燥室和设备内部，以防止污垢积累导致设备故障。

3. 定期检查真空泵的工作情况，如发现异常，请联系售后服务人员进行检修。

4. 如设备长期不用，建议将其放置在干燥、通风的地方，并定期进行保养，以保证设备的正常使用寿命。

市干燥工程有限公司定作合同供：市干燥干燥工程有限公司签订时间：2017-3-6需：签订地点：传真为保障买卖双的合法权益，根据《合同法》及有关法律规定，买卖双经友好协商，一致同意按下列条款签订本合同:一、标的、数量、价款及交（提）货时间：二、质量要求技术标准、供对设备负责的期限：质量按照双约定标准，保修期自交货日起壹年。

三、随机配件，配套工具数量及提供法：见发货清单。

四、交货地点、式：在供厂，供代办托运到需厂区。

五、运输式及费用负担：汽运配载，费用由供承担。

六、包装标准：简易包装。

七、质量异议期限：外观质量货到一，在质量设备到货之日起贰个月提出异议。

八、成套设备的安装与调试：供负责协助需指导安装调试。

九、结算式: 合同生效后预付全款的30%，发货前再付全款的65%，留5%货款一年付清。

十、违约责任：按合同法相关规定执行。

十一、其它约定事项：图纸在一经过需确认，待需确认好后开始生产制造，其它技术约定见合同附件。

需在收货之日起30日未具备安装调试条件的，不影响余款支付，指导安装调试事宜待需条件成熟后仍由供按合同约定条款履行。

备注：摇摆颗粒机正常使用一个月无维修故障视为合格，若出现故障视为不合格退货并退全款。

十二、本合同双签字或盖章即生效,本合同一式贰份，双各执一份，双签字盖章之后即时生效（传真件有效）。

技术协议买：卖：2017年3月6日（一）FZG—15型形真空干燥机一、概述：真空干燥是将被干燥物料处于真空条件下进行加热干燥，同时真空泵进行抽气排湿，使工作室处于真空状态，同时物料挥发出的水份由真空泵抽走，物料的干燥速率大大加快。

同时节省了能源。

干燥器上下基本无温差，整机符合GMP药品生产要求。

适用于状态不稳定，及热敏性物料。

由于真空箱部与外界隔绝，能适用于回收溶剂和干燥时，排出有毒、有刺激性气体的场合。

回收溶剂通过冷凝器及缓冲罐收集。

属于静态干燥，故干燥物料的形体不会损坏。

二、真空干燥的理论表明：1.加热温度恒定，提高真空度，速率加快；2.真空度恒定，增高加热温度，速率加快；3.既提高真空度，又提高加热温度，则速率大大加快。

FZG、YZG系列干燥机使用说明书目录一．概述： (3)二．工作原理及特点 (3)三．主要技术参数 (3)四．真空干燥器的结构及主要配套设备 (4)五．搬运和安装 (4)六．操作规程 (5)七．真空干燥器的维护与注意事项 (7)一．概述符合制药行业GMP规范要求的方、圆形真空干燥器，是我厂在原有YZG、FZG系列基础上，为适应制药行业GMP规范对制药设备的特殊要求而进行技术改进的真空干燥器。

它适用于制药工业小批量、多品种、热敏性、易氧化、不允许被污染被蒸发以及溶剂需回收的物料干燥工艺过程中。

二．工作原理及特点YZG、FZG系列真空干燥器是一种将被干燥的物料置于全封闭的箱体内，利用箱体内安置的能导入热源（如蒸汽、热水或导热油）的烘架对物料进行加热、箱体外置的真空系统对容器进行抽气、抽湿而使物料干燥的工艺过程设备。

其真空干燥特点有：1、加热温度恒定，提高真空度可以加快干燥速度；2、当真空度恒定，提高加热温度，也可以加快干燥速度；3、干燥器热损失少，热效率高；4、干燥操作前，可对干燥箱内腔进行灭菌消毒。

干燥过程无杂无混入，可保产品不受污染；5、被干燥的物料处于静止状态，形状不易被破坏。

三．主要技术参数四．真空干燥器的结构及主要配套设备1.YZG、FZG系列真空干燥器结构见图一。

2. YZG、FZG系列真空干燥器主要配套设备见图二。

（主要配套设备若无合同约定，用户自行采购）3.YZG系列真空干燥器由椭圆形封头和圆柱形筒身组成，内置排管式烘架。

烘架与前端固定筒体固定连接。

烘架上放置烘盘，推上后部筒体，旋上手轮压紧装置。

开启抽真空系统直至真空度达到0.07MPa后，即可开启烘架的加热系统，进行干燥作业。

固定筒体前端椭圆形封头开有两个视镜孔，移动筒体尾端也开设了一个视镜孔，通过视镜，可以观察物料在干燥室内的干燥情况。

干燥工艺过程结束时，应首先关闭烘架的加热系统，再关闭系统的抽真空装置，打开排空阀，真空表指示为0时，且物料冷却到一定温度，则可以推开后部移动筒体，露出整个烘架，即可取出烘盘，完成一批物料的干燥过程。
