工艺管道气压试验方案

中国核工业第五建设公司管理体系文件编号：CNF-TLF-FA-GD-006文件类型文件页数附件页数版次修订说明受控编号31 1 完善方案文件标题：宁夏天利丰能源利用有限公司盐池年20万吨切割液生产项目工艺管道吹扫试压方案第1版2015-4-17版次完成日期实施日期编制校核审核批准中国核工业第五建设有限公司目录一、工程概况： (2)工程简介 (2)二、编制依据： (2)三、吹扫试压系统的划分 (3)四、试压吹扫应满足的要求及应具备的条件 (4)3.1压缩空气试压吹扫具备的条件 (4)3.2清洁水试压吹扫应满足要求 (5)3.3吹扫试压应具备的条件 (5)3.4试压吹扫的先后顺序 (6)五、管道吹扫试压操作说明 (6)六、管道吹扫试压程序 (8)4.1压缩空气吹扫 (8)4.2压缩空气压力试验 (9)4.3清洁水压力试验 (11)4.4水压试验管道水冲洗或空气吹扫 (13)七、工艺系统管道试压包的编制 (14)八、试压领导小组 (16)九、试压设备工具明细表 (17)十、试压质量安全保证措施 (18)（一）、质量安全保证体系 (18)（二）、质量保证措施 (18)（三）、安全保证措施 (19)宁夏天利丰能源利用有限公司盐池年20万吨切割液生产项目工艺管道吹扫试压方案一、工程概况：工程简介1、项目名称：盐池年20吨切割液生产项目2、项目业主方：宁夏天利丰能源利用有限公司3、监理公司：濮阳市诚德建设工程咨询有限公司4、项目施工方：中国核工业第五建设有限公司5、建设性质：新建。

6、项目简介：本工程为宁夏天利丰能源利用有限公司在宁夏高沙锅工业集中区新建的年产20万吨切割液生产项目。

本工程是天然气混合气体经一系列的工序，工艺流程复杂，低温、高温、易燃、易爆，工程质量精度要求高，施工质量控制严格。

全厂工艺是由原料气经脱硫、脱碳、脱汞、脱水，再经液化、储存，是LNG天然气生产、运输、销售加气站建设城市燃气等建设项目的重要组成部分，该项目的建成，将极大地提高能源合理应用，为建设环保、安全、节能型社会服务。

工程工艺管道试压方案一、背景在建筑工程领域中，管道工程占有很重要的地位。

在管道施工过程中，管道试压是一个必不可少的环节，主要是为了保证管道工程质量。

管道工程试压可以分为水压试验、气压试验和液压试验，本文将针对水压试验进行讨论。

二、水压试验规范水压试验是对新建、改建、扩建的建筑工程管道安装质量的检验。

在试验过程中，主要是检验管道在正常使用情况下，是否能够承受一定的水压和是否具有较好的水密性。

按照规定，水压试验的试验压力应不小于1.5倍的工作压力，试验时间应不少于15min。

同时，水压试验需要考虑到气温、地面高度、地下水位、海拔高度等因素。

三、水压试验步骤1.准备工作：水压试验前，应首先对管道进行全面检查，确保其符合试验标准，准备完好试验所需的器材和材料；2.连接试验管线：将试验管线与实际使用管线连接，同管径之间采用应力平衡接头，异径管接合处采用加强筋加固。

3.排气：在试验前，应排除管内空气，输送清洁水流进行清管；4.加压试验：在密闭管道中注入液体进行加压试验，根据试验压力设备类型的不同，加压试验可以采用手动或自动方法进行；5.保压：在实施压力调整后，持续保压，一般保压时间不少于15min，并且在此期间应紧密关注管道的漏水情况；6.减压：保压时间达到规定标准后，逐渐减小试验压力，进行最后的排水工作，清除管道内的水分和杂质。

7.安全工作：在试验过程中，必须严格遵守安全操作规程，确保施工人员的安全。

四、注意事项1.管道试验过程中必须保持管道封闭状态，防止漏水或气体的泄露；2.在加试验压力前，需要常规排水工作，以清除管道口杂质，保证试验过程中不产生堵塞；3.试压设备必须符合标准并经过现场检查确认，设备表盘应在试压前对应测试，且放置在视线范围内；4.在试验过程中，应严格遵守工作压力和试验压力的关系，保持试验压力<工作压力；5.在试验前进行降温处理，避免对管道材料造成不利影响，同时需要注意环境条件，如天气状况和场地状况等；6.安全第一，在试验前必须检查管道是否有损坏情况并保证试验过程中合理操作，避免安全事故；7.针对试压后的问题，如出现漏水等情况，应及时查找问题并及时解决。

目录一、方案合用范围 (2)二、方案编制依据 (2)三、工程慨况 (2)四、吹扫、试压、严密性实验的顺序及工作安排 (3)五、吹扫试压的原则和区域的划分 (3)六、实验压力的确认 (4)七、吹扫、试压应具有的条件 (5)八、吹扫、试压程序 (6)九、吹扫、试压组织 (8)十、吹扫、试压注意事项 (8)十一、质量保证措施 (9)十二、技术交底 (9)十三、HSE管理措施 (12)十四、应急预案 (15)十五、质量控制点 (18)十六、管道吹扫登记表 (21)十七、管线试压登记表 (22)附图！（吹扫试压单线图）一、方案合用范围本方案合用杭州市燃气集团有限公司杭州市东部LNG应急气源站安装工程工艺管道的吹扫、试压工作。

二、方案编制依据2.1、施工设计图纸；2.2、《石油化工有毒、可燃介质钢制管道施工规范》（SH3501-2023）；2.3、《现场设备、工业管道焊接工程施工规范》（GB50236—2023）；2.4、《工业设备、工业管道绝热工程施工规范》（GB50126—2023）；2.5、《流体输送用不锈钢无缝钢管》（GB/T14976-2023）；2.6、《工业金属管道工程施工质量验收规范》（GB50184-2023）2.7、《流体输送用无缝钢管》（GB/T8163-2023）；2.8、《压力管道安全技术与监察规程》（TSG D0001-2023）；2.9、《固定式压力容器安全技术监察规程》（TSGR0004-2023）；2.10《氮气使用安全管理规范》（QSY1366-2023）2.11《城乡燃气输配工程施工及验收规范》（CJJ33-2023)2.12、本项目的施工协议；2.13、业主的相关标准和技术文献；三、工程概况3.1本工程为杭州市东部LNG应急气源站,工程杭州市下沙立交桥东北角，德胜快速路绕城高速收费站北侧，文汇北路西侧。

本工程由中国市政工程华北设计研究总院设计。

重要施工范围涉及总图、10000m3LNG储罐区、LNG气化工艺装置区、LNG装卸区、综合辅助用房、放散管等工艺安装工程。

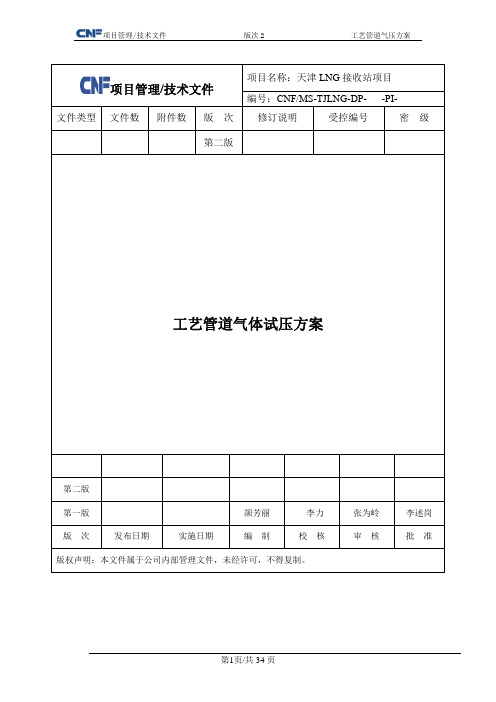

项目管理/技术文件中国核工业第五建设有限公司目录1、目的与范围 (3)2、选择气体试压的原因 (3)3、引用标准及编制依据 (3)4、工程概况 (3)5、管道系统气体试验前应具备的条件 (4)6、试压包的设置 (4)7、操作流程及工作内容 (4)8、操作程序及技术要求 (5)9、管道试压示意图 (8)10、质量记录 (8)11安全注意事项及措施 (9)附录1：管道试压工机具和材料清单 (13)附录2：工程质量控制点等级划分表 (14)附录3：工作危害分析（JHA）记录表 (15)附录4：管道试压组织机构图 (16)附录5：管道气体压力试验压力升降曲线图 (18)附件6：试压包管线清单 (19)附录7：试压包样式…………………………………………………………………工艺管道气体试压方案1.目的与范围编制目的：为满足工程进度要求，指导天津LNG接收站项目工艺管道气体压力试验及气密工作，为最后的系统调试和设备单机试车创造条件，特编制本方案。

适用范围：本方案涉及到工艺管道试压范围为：天津LNG接收站项目LM、M 共2个系统，约15000米工艺管道气体压力试验及气密性工作。

2.选择气体试压的原因2.1.根据CNF在浙江LNG管道的试压经验，由于深冷阀门的机械构造，在试水后将水排干并完全使其干燥是非常困难的。

如深冷球阀，在阀体与球之间存在着空隙，在试水时，水将会进入这些空隙中并累积。

在试水后，虽然管道中的水排放了，但在这些阀门空隙中的水却仍然保留在那。

在使用氮气吹扫时，这些水份会逐渐的气化，但这需要花费相当长的时间。

假如份余留在阀内，在LNG 进入时将形成结冰，以至于阀门无法顺利的开关，在最糟的情况下，阀门无法开关。

低温球阀空隙积水图低温蝶阀空隙积水图2.2根据浙江LNG项目的经验，为了排除低温阀门内的积水，在对阀门进行加热的情况下，仍进行了一个月的时间，并且效果并不理想，很多阀门因阀杆结冰无法正常操作。

该本项目要求8月30日达到机械完工，低温管线的施工大部分在8月中旬才能完成管道施工压力大，现场使用水压无法实现工期。

管道试压专项方案管道试压是指在管道系统安装完毕并且通过水、气、氮或其他介质进行密封后，检测管道系统的密封性能，以确保其安全运行。

管道试压专项方案是管道试压工作的详细操作指导，包括试压计划、安全措施、试压工艺等内容。

以下是一份关于管道试压专项方案的参考：一、试压计划1.试压目的：（1）检测管道系统是否存在漏气、漏水等问题，确保系统的密封性能；（2）验证管道系统的耐压能力，确保系统能够承受正常工作压力；（3）排除施工过程中可能引入的杂质，确保管道系统的清洁度。

2.试压对象：（1）管道系统的全部或部分，包括主干管道、支线管道、设备和配件等；（2）试压的范围、区段和试验压力根据实际情况进行确定。

3.试压压力：（1）试压压力应根据设计要求确定，一般为1.25倍或1.5倍的设计工作压力；（2）试压时应逐渐增加压力，每次增加0.1倍试验压力，每次保持不少于10分钟；（3）保持试压压力持续时间应根据试验要求进行确定。

4.试压介质：（1）水：适用于一般管道系统；（2）气体：适用于防结露、防冻等特殊要求的管道系统；（3）氮气：适用于高纯度气体管道系统。

二、安全措施1.试压前的准备工作：（1）确保试压设备的可靠性和准确性，校准试压仪表，并确保试压仪表与试压介质相容；（2）检查管道系统的密封性能，确认未存在明显漏水、漏气的情况；（3）清理管道系统，将可能引起堵塞和损坏的杂质、油污等清理干净；（4）确保试压区域的安全，设置安全警示标志，并保证无人员进入试压区域。

2.试压期间的安全措施：（1）试压过程应有专人负责，负责监测试压压力和试压时间；（2）应定期检查试压设备，确保设备正常工作；（3）在试压期间应保持管道系统的稳定，防止因管道晃动、温度变化等引起试压失败；（4）试压仪表应放置在安全区域内，保证工作人员的安全。

三、试压工艺1.试压步骤：（1）确定试压范围和试验压力；（2）准备试验介质，清理管道系统；（3）设置试压设备，校准试压仪表；（4）逐渐增加试压压力，每次保持不少于10分钟；（5）保持试压压力一段时间，观察有无压力下降；（6）释放试压介质，恢复管道系统原状。

１、工程概况伊犁新天煤制天然气项目全厂给排水工程，位于脱盐水站变电所北侧、空分循环水站变电所北侧生活水、生活污水管道已经施工完毕，由于该部分管道均为DN40/DN50小管径管道且长度均不超过100m，考虑到冬季施工气温较低，水压试验取水点过远以及现场不具备排水条件等原因，特对该部分管线进行气压试验，为保证管道试压工作安全、顺利的进行，特编制本方案以指导施工。

1.1试压管道概况： 见附表2、编制依据2.1伊犁新天煤制天然气项目全厂给排水图纸2.2《工业金属管道施工及验收规范》 GB50235-20103、编制原则3.1工艺管道试压根据管道特性表，按照管道压力等级和介质所有管线分系统进行试压，对于设计条件相近、介质类似，适用同样施工和验收规范的管线尽可能联成一个系统进行试压，编制试压包（试压包资料根据现场管道实体实际完成情况，另行编制）；3.2所加盲板由钢板割制而成，管线上有法兰盲板的，尽量采用法兰盲板的形式。

盲板厚度按HGJ209-83《中低压化工设备施工及验收规范》附表1.14选用。

3.3试压用临时垫片必须采用四氟垫片；3.4管道系统压力试验应按设计文件要求在管道安装完毕和无损检测合格后进行；3.5管道系统试压前应由建设/监理单位施工单位和有关部门对下列资料进行审查确认：a 管道组成件焊材的制造厂质量证明文件；b 管道组成件焊材的校验性检查或试验记录；c 管道系统隐蔽工程记录；d 无损检测报告或无损检测结果通知书；e 设计变更及材料代用文件；3.6管道系统试压前应由施工单位建设/监理单位和有关部门联合检查确认下列条件：a 管道系统全部按设计文件安装完毕；b 管道支吊架的型式材质安装位置正确数量齐全紧固程度焊接质量合格；c 焊接工作已全部完成；e 焊缝及其他需进行检查的部位不应隐蔽；f 试压用的临时加固措施符合要求临时盲板加置正确标志明显记录完整；g 试压用的检测仪表的量程精度等级检定期符合要求； 3.8 气压试验的压力应符合下列规定： a 气体压力试验的压力为设计压力的1.15 倍；4、施工工艺程序5、试压方法及技术措施 5.1试压前准备5.1.1管道系统焊接工作结束，并经检验合格，探伤已合格，焊逢及其他应检验的部位不经涂漆和保温。

目录1编制说明及依据 (1)1.1 编制说明 (1)1.2 编制依据 (2)2 工程概况及特点 (2)3 管道试压原则及程序 (2)3.1 管道试压原则 (2)3。

2 管道试压程序 (3)4 试验前准备 (3)4。

1 试验前应具备的条件 (3)4。

2 试验准备技术要求 (4)4.3 试验前共检 (4)5 压力试验 (6)6 试验后签字确认 (7)7 水压试验进度计划安排 (7)8 工艺管道试压一览表 (7)9 质量保证体系及措施 (16)9.1 质量保证体系 (16)9.2管道试压质量控制 (17)9。

3 质量保证措施 (17)10 HSE体系及措施 (17)10。

1 安全保证措施 (18)10.2 其它安全注意事项 (19)10。

3 文明施工管理 (20)10.4 应急预案 (20)11 劳动力计划表 (22)12 施工所需主要机具及手段用料表 (23)1编制说明及依据1。

1 编制说明工程名称：鄂尔多斯市国泰化工有限公司40万吨/年煤制甲醇项目建设单位：鄂尔多斯市国泰化工有限公司总包单位：惠生工程（中国）有限公司监理单位：天津辰达工程监理有限公司施工单位：中国化学工程第十六建设有限公司压力管道安装安全质量监督检验单位：内蒙古鄂尔多斯市质量技术监督局本工程位于内蒙古鄂尔多斯市独贵塔拉工业园区内，由我公司承建安装工程Ⅲ标段由低温甲醇洗及丙烯制冷（30231）、甲醇合成（30241)、甲醇精馏(30242）三个单元组成;本着以试压促扫尾、试压促中交的目的,为保证工艺管道试压工作有序、保质保量、安全高效地完成，特编制本试压技术方案；管道气压试验方案单独编制。

1。

2 编制依据（1) 惠生工程（中国）有限公司设计提供的低温甲醇洗及丙烯制冷、甲醇合成、甲醇精馏单元工艺管道图纸；（2) 《工业金属管道工程施工及验收规范》GB50235-2010；(3）《工业金属管道工程施工质量验收规范》GB50184-2011；（5) 《现场设备、工业管道焊接工程施工规范》GB50236-2011；（6) 《石油化工有毒/可燃介质管道工程施工及验收规范》SHT3501—2011；（7）《石油化工涂料防腐蚀工程施工质量验收规范》SHT3548-2011；(8)《建设工程施工现场消防安全技术规范》GB50720—2011；(9）《压力容器无损检测》JB/T4730—2005；(10）《锅炉压力容器压力管道焊工考试与管理规则》国质检锅［2002]109号；(11)《石油化工工程工程建设交工技术文件规定》SH3503—2007；(12）《蒸汽锅炉安全技术监察规程》（劳部发［1996]276号)。

XXXXXX燃气有限公司XX天然气液化工程工艺管道试压方案编制：审核：批准：XXXXXXX有限公司2015年月日一、管道系统试验前应具备的条件1.1试压方案已经过批准，并已进行了技术交底。

1.2要试压的管道系统施工完毕，并符合设计要求和《工业金属管道工程施工及验收规范》GB50235-2010的有关规定。

1.3管道滑动、固定支架安装应正确，并且按试验的要求管道已经加固。

1.4焊接工作结束，并经检验合格。

焊缝及其它应检查的部位，不得涂漆和保温或保冷。

1.5所需的工机具、材料以及厂地环境应符合试压和HSE要求，当进行试压时，应划定试验禁区，无关人员不得进入；必要时，对所试验的管道应进行加固。

不在压力试验范围内的安全阀等用盲板与试验管线隔开，气源准备充足，试压用的压力表及安全阀必须经过调校，且不含油脂，并且必须有调校证书。

1.6临时支架和盲板等应安全可靠，盲板上应做标识，便于检查和重新安装。

1.7压力表应放置在试验管线的进出口，一个测量点应至少放置2个压力表，压力表的量程是1.5～2倍级别，精确度不小于1.6级，压力表应在校验有限期内。

1.8施工单位应提供试压前试压工具清单，并确保准备齐全。

1.9压力试验前所有的检验都必须合格，所有无损检测的焊缝必须有探伤报告，切底片保存完好。

二、试压前的准备工作及注意事项2.1资料进行审查：1、试压包含的流程图（设计图纸的工艺部分的中油金鸿全厂PID图纸）；2、试压包含的单线图及管线清单（设计图纸中工艺部分包含的单线图）；3、未完的工作清单；4、现场检查测试记录；5、管道压力质量证明书；6、计量器具的合格证书；7、管道安装及压力测试记录表；2.2气压试验准备1、应先检查被试系统，确认整个系统可以在试验以后减压。

需专门检查确认每一个单向阀的下游有一个阀门可以用来释放系统的压力。

在气压试验中，整个系统包括单向阀下游的管道，须在规定时减压。

2、在施加任何压力之前，须检查所有的被试验管道和设备，以保证所的接头（包括设备上的接头）都紧密连接，所有的系统部件都已有效支撑，以防止在接头失效的情况下，损害邻近的设备和管路。

管道系统压力试验方案模式管道系统压力试验是管道安装质量检验的重要工序，要独立编制管道系统压力试验的施工方案，本模式规定了基本程序、试验方法、检验标准。

1 工程概述1.1 根据设计文件（图纸）和工程合同，明确承建项目（单位工程或分部工程）中有几个压力等级、管线介质、材质、规格等主要技术参数，并列表。

主要技术参数1.2 特殊管线阐述，如塔顶安装的单独管线和不参与试验的管线；1.3 与传动设备连接有特殊要求的管线阐述，如大型传动设备进出口管线。

2 编制依据明确施工应执行的设计文件、图纸、标准规、合同文件等。

2.1根据工程情况选用标准，经常引用的标准2.1 1《工业金属管道工程施工及验收规》GB50235—97 2.1.2《输油输气管道线路工程施工及验收规》SY0401—982.1.3《石油化工有毒、可燃介质管道工程施工及验收规》SH3501—2002 2.1.4《城镇燃气输配工程施工及验收规》CJJ33—20053 压力试验工艺程序根据设计文件、施工标准给定的压力试验方法，编制试压程序。

一般程序如图3-1：4 压力试验工艺及技术措施4 1 压力试验前检查确认4.1.1.管道系统压力试验，应按设计文件要求，在管道安装完毕、热处理和无损检测合格后进行。

4.1.2.管道系统试压前，现场技术负责人按试压包核实安装质量记录资料，资料应经各专业人员签字认可。

合格后交由建设/监理单位、有关部门对试压包涉及的资料进行审查确定。

如以下资料等：（1）管道组成件，焊材的制造厂质量证明书；（2）管子弯管加工和管端加工记录；（3）管道系统隐蔽工程记录；（4）管道焊接记录及单线图；（5）无损检验报告；（6）焊接接头热处理记录及硬度试验报告；（7）设计变更及材料代用文件；（8）静电接地测试记录。

4.1.3.试压方案和安装质量记录资料审查合格后，现场技术负责人组织有关部门在试验开始前对试压系统中涉及的实体进行联合检查。

根据工程现场，确认检查容：如：（1）试压用的气（水）源和电源充足，临时用电符合安全技术要求；（2）试验围的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。
