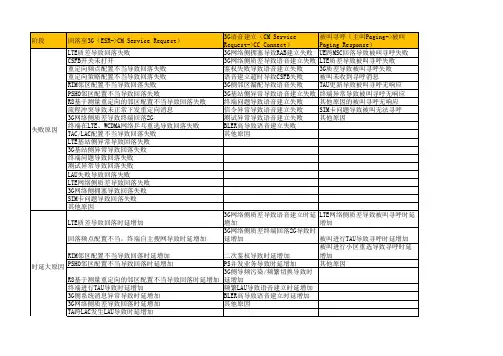

TD-LTE CSFB功能及性能问题分析案例库版本号：V3.0.0中国移动通信集团公司网络部、研究院目录1前言 (4)2术语、定义和缩略语 (5)3“CSFB手机开机异常”的原因分析及相关案例 (6)3.1原因分析 (6)3.2案例分析 (7)3.2.1案例1：CSFB手机网络模式设置有误，导致不能驻留LTE网络 (7)3.2.2案例2：eNodeB下发系统消息异常，导致终端不能在TD-LTE网络稳定驻留73.2.3案例3：4G配置2G重选参数不合理，导致终端不能在TD-LTE网络稳定驻留103.2.4案例4：MME配置TA映射LA有误，导致UE联合注册失败 (12)3.2.5案例5：LTE核心网未部署CSFB，导致UE关闭4G模式从而驻留2/3G网络144“CSFB手机呼叫建立过程异常”的原因分析及相关案例 (17)4.1原因分析 (17)4.2案例分析 (20)4.2.1案例1：MSC SGs接口采用IMSI寻呼导致被叫失败 (20)4.2.2案例2：网络与终端DRX寻呼周期不一致导致被叫失败 (23)4.2.3案例3：CSFB手机挂机返回4G后Qos修改失败，导致再次被叫失败 (27)4.2.4案例4：4G未配置2G EPLMN，导致被叫通话失败、主叫通话时延过长 284.2.5案例5：UE回落2G后再挂起数据业务的标准流程不合理，导致数据业务挂机失败 (29)4.2.6案例6：UE跨MSC Pool回落，导致被叫失败 (30)4.2.7案例7：4G网络将终端的Last Visited TA加入TA List，导致终端回落跨MSCPool而被叫失败 (32)4.2.8案例8：回落至GSM后，鉴权失败 (33)4.2.9案例9：UE在TAU流程中拨打电话导致呼叫失败 (35)5“CSFB手机挂机返回LTE异常”的原因分析及相关案例 (37)5.1原因分析 (37)5.2案例分析 (37)5.2.1案例1：挂机区域LTE弱覆盖，导致终端自主返回失败 (38)5.2.2案例2：挂机区域频点与起呼区域不同，导致终端自主返回失败 (38)5.2.3案例3：SGSN向MME发出的PDP context Request中携带GBR，导致TAU完成后，LTE网络将用户Detach (39)5.2.4案例4：SGSN关闭根据UE能力选择锚点功能，导致TAU失败 (40)5.2.5案例5：QoS修改时MME第一次Paging无响应，导致网络Detach UE .. 415.2.6案例6：SGSN未配置4G EPLMN导致UE无法返回4G (43)6“CSFB呼叫建立时延异常”的原因分析及相关案例 (46)6.1原因分析 (46)6.2案例分析 (47)6.2.1案例1：SGs MSC开启early Alerting或ACM，导致呼叫建立时延过短 (47)6.2.2案例2：eNodeB开启基于测量重定向，导致呼叫建立时延略长 (48)6.2.3案例3：4G UE回落至GSM后，网络主动索要IMEI导致呼叫时延增加 . 496.2.4案例4：4G弱覆盖导致终端未收到重定向命令，导致呼叫建立时延过长506.2.5案例5：eNodeB未开启CSFB，导致CSFB呼叫失败或呼叫建立时延过长51 7总结 (54)附录A：CSFB功能及性能优化方案 (55)编制历史 ................................................................................................. 错误！未定义书签。
CSFB：从LTE网络基于R8忙重定向至GSM网络一次完整的CSFB主叫过程（回落+返回）涉及的主要信令点：1、LTE网络：ExtendedServiceRequest，携带service-type：mobile-originating-CS-fallback，对应Event List中CSFBServiceRequest；2、LTE网络：RRCConnectionRelease，携带配置的GERAN相邻频点组起始频点和GERAN BCCH相邻频点信息，对应Event List中InterRATRedirectionReq；3、GSM网络：CM Service Request，携带业务类别及TMSI信息，对应Event List中InterRATRedirectionSuc；4、GSM网络：Alerting，表示核心网给主叫回振铃音，被叫已接通，对应Event List中CSFBServiceSuc；（另通过Setup消息可以查看被叫号码）5、GSM网络：Channel Release，对应Event List中目前版本显示有误（GSMCallDropped）；（另用户主动挂机对应Disconnect消息，方向为UL，Channel Release消息为网络侧下发，DL）6、LTE网络：TrackingAreaUpdateAccept，携带TAU类别（combined-TA）、TAL对应的GSM侧LAC信息，对应Event List中TAUpdateSuc。
被叫区别于主叫在于：1、LTE网络中ExtendedServiceRequest前还有Paging消息（与主叫类似的是ExtendedServiceRequest中也携带CS Fallback指示字段，主叫为MO，被叫为MT）；2、GSM网络中Paging Response消息取代CM Service Request消息。
如下为一次完整的CSFB被叫流程主要信令截图：1、LTE网络：Paging，无对应Event；2、LTE网络：ExtendedServiceRequest，携带service-type：mobile-terminating-CS-fallback，对应Event List中CSFBServiceRequest；3、LTE网络：RRCConnectionRelease，对应Event List中InterRATRedirectionReq；4、GSM网络：Paging Response，对应Event List中GSMCallAttempt （MTC）；5、GSM网络：Alerting，对应Event List中CSFBServiceSuc；6、GSM网络：Channel Release，无对应Event；7、LTE网络：TrackingAreaUpdateAccept，对应Event List中TAUpdateSuc。
FDD LTE网络被叫概率性无响应问题处理FDD-LTE网络开通后，语音业务的承载采取CSFB方式进行，在测试中发现被叫在CSFB 时概率性出现寻呼无响应现象。
主要现象为主叫无响应或提示“无法接通”。
为提升用户感知，分别在空口、RNC侧、MSC侧、MME侧进行了信令抓取及分析。
通过无线侧及核心网联合排查，最终发现导致问题的原因。
经过对调整后网络反复多场景测试验证，确定顺利解决该问题。
在FDD-LTE建网初期，基于网络改造代价及参数配置工作量最小化考虑，采取CSFallBack方式回落至GSM网络或UMTS网络进行语音、短信、定位等电路域业务。
在CSFB过程中出现网络问题。
在FDD-LTE网络中，被叫CSFB时概率性发生无法响应的现象。
主要现象有：1、主叫听到振铃音，同时被叫网络指示由LTE变为UMTS并快速返回至LTE，但未接通；2、主叫收到系统提示音“您拨的用户暂时无法接通”。
通过在不同网络环境、不同终端情况下的测试，排除无线信号及终端原因。
无响应的现象出现概率为10%左右。
分析与对策根据实际问题产生的情况，分别在无线侧及核心网侧进行了联合的排查及分析。
以找出导致问题的原因及解决办法。
处理过程第一步：核查参数设置结果：正常现网采用基于FDD到UMTS盲重定向的CSFB，经核查全网基站小区参数设置无误。
第二步：确认联合ATTACH成功结果：正常有Combine类型的A TTACH的请求，CS域和PS域均附着成功。
ATTACH ACCEPT无问题。
第三步：测试软件+被叫手机信令排查结果：异常以下为正常情况下信令：UE收到CS Service Notification然后发起Extended Service request之后在LTE网络下进行RRC连接释放，进入UMTS网络发起被叫会话类业务相关的RRC连接请求。
经过鉴权、加密、安全模式等直传消息后，先后收到setup、alerting，呼叫接通。
1voLTE典型案例汇总1.1VoLTE未接通案例汇总VoLTE未接通问题的基本排查思路，除了配置问题，更主要的是需要核查前后的标准信令（S1+空口）以及SIP信令，特别是对于SIP信令，某条信令延时过大或是缺失都会导致VoLTE呼叫失败。
对于比较复杂的问题，需要联合核心网与终端进行端到端的问题分析。
1.1.1无线弱覆盖导致VoLTE呼叫失败【问题现象】如下图1-1所示，终端处在弱覆盖区域，导致服务小区RSRP及SINR都非常差（RSRP为-124.8dBm；SINR为-4.1），导致SIP信令交互无法完成，最后呼叫失败。
图1-1无线弱覆盖图【问题解决】对于弱覆盖区域：首先明确当前的弱覆盖区域由哪些扇区的信号覆盖。
其次，根据网络拓扑结构和无线环境确定最适合覆盖该区域的扇区、并加强它的覆盖：（1）排除主覆盖小区的硬件故障（例如：基带及射频器件故障、天馈系统驻波比告警等）（2）上调主覆盖小区的RS功率（3）上调主覆盖扇区的功率（4）调整主覆盖扇区的天线下倾角（5）调整主覆盖扇区的天线方位角（6）建议加站，比如微站BS8912，并调整周边基站天线的方位角和下倾角最后，合理优化邻区，在主服务小区信号恶化前，通过系统内切换，保证呼叫接续流程完整。
1.1.2无线干扰严重导致VoLTE呼叫失败【问题现象】下行干扰，一般表现为RSRP良好但SINR偏差，干扰严重区域容易导致未接通。
同时也会导致掉线、切换失败等各类异常事件发生。
具体如图1-2所示。
图1-2 同频同PCI干扰图【问题解决】1.查看PCI规划是否合理，如近距离同频同PCI、以及模3干扰等问题。
2.这里说明，对于上行干扰问题，需要通过检查各个小区的底噪进行判断。
如果某一小区的底噪过高，并且没有与之相当的高话务量存在，则确认存在上行干扰问题，需要分析干扰来至系统内部或是异系统，具体解决方法不在赘述。
1.1.3QCI1专载建立与切换冲突导致VoLTE呼叫失败【问题现象】主被叫UE在呼叫建立过程中，QCI1专载建立与切换几乎同时发生，QCI1专载刚刚建立完成又在切换过程中被MME释放，终端回复invite580，VoLTE呼叫未接通。
深圳LTＥ网络ＣSFB功能开启介绍-中兴区域(参考)————————————————————————————————作者：————————————————————————————————日期:ﻩ深圳ＬTE网络CSＦB功能开启介绍1 概念CSＦＢ:Cs FaｌlBaｃｋ;由于具有ＬTE和2G/3G接入能力的双模或者多模终端,在使用LTＥ接入时，无法收／发2G/3G电路域业务信号。
为了使ＵE在LＴE接入或驻留下能够发起话音业务等CS业务(主叫），以及接收话音等CS业务的寻呼（被叫)，并且能够对UE在LＴE接入下正在进行的PS业务进行正确地处理,而产生了这种技术。
CSＦB技术中,在ＬTE和２G／3G的双覆盖区域,对话音、LＣS（定位业务)和补充业务，LTE/ＥＰC网络触发终端从LTE接入回退到2G／3Ｇ网络接入并进行CS业务。
CS Fallback到GEＲＡN小区可以采用3几种方式:1.ﻩPS HO2.ﻩCCO3.ﻩ重定向CＳFallｂacｋ到UTRＡＮ（包括TＤ和UMTS）小区可以采用:错误!未定义书签。
．ＰS HO错误!未定义书签。
.ﻩ重定向由于重定向是通过RRC Connｅｃｔion Rｅlｅasｅ携带目标频点信息，然后ＵE重选后接入,R9的协议新增了携带多个小区的系统信息,但时延仍然比前两种方式大,所以采用这几种方式（PＳHO、ＣCＯ、重定向）的时延依次增加,当前面的方式不能用时才用后面的方式。
当ＬTＥ小区同时有ＧＥRAN和ＵＴＲAN同覆盖或者包含关系的邻区时，eNＢ需要决定向GEＲAN还是UTＲＡＮ的邻区进行CS Fallbａｃｋ,核心网在INITIAL COＮTＥXＴSＥＴUP REQＵEＳT或者ＵE CONTEXＴMＯＤIＦICATＩON REQUEST的时候可能会带“Sｕbscｒiber Pro ｆor RAＴ/Frｅquency pｒiority”信元，其取值为２5６,2５5，25４时会指示哪个ＲAＴ系统优先,当不带该字段时通过后台配置字段Cｏnｆigｕrａtｅd ＴａrgetRAT for CＳFB决定优先CSFB到哪个系统。
CSFB基于测量的盲重定向验证测试
1背景
为针对不通场景下，4G回落3G所回落频点不同，对后期不同场景采取CSFB回落不同策略，针对此情况进行CSFB基于测量的盲重定向验证测试。
2配置方法
（1）配置UMTS邻频点信息
ADD UTRANNFREQ: LocalCellId=XX, UtranDlArfcn=10713, UtranVersion=HSPA, UtranFddTddType=UTRAN_FDD, UtranUlArfcnCfgInd=NOT_CFG, CellReselPriorityCfgInd=CFG, CellReselPriority=4, ThreshXLow=3;
（2）配置UMTS外部小区
ADD UTRANEXTERNALCELL: Mcc="460", Mnc="01", RncId=XX, CellId=XX, UtranDlArfcn=10713, UtranUlArfcnCfgInd=NOT_CFG, UtranFddTddType=UTRAN_FDD, RacCfgInd=NOT_CFG, PScrambCode=XX, Lac=XX;
（3）配置UMTS小区为邻区（单频点的邻区数据不超过32个，如果UMTS有多个频点，可以配置，建议频点配置不超过3个）
ADD UTRANNCELL: LocalCellId=XX, Mcc="460", Mnc="01", RncId=XX, CellId=XX;
（4）配置UMTS重定向开关（CDMA的CSFB开关必须为0）
MOD ENODEBALGOSWITCH:
HoAlgoSwitch=UtranCsfbSwitch-1&GeranCsfbSwitch-1&Cdma1xRttCsfbSwitch-0, HoModeSwitch=UtranPsHoSwitch-0&GeranPsHoSwitch-0&UtranRedirectSwitch-1&&GeranRe directSwitch-1&BlindHoSwitch-0;
（5）配置CSFB策略为Redirection
MOD CSFALLBACKPOLICYCFG: CsfbHoPolicyCfg=REDIRECTION-1;
（6）配置CSFB切换测量参数（CSFB保护定时器基线为1s）
MOD CSFALLBACKHO: LocalCellId=XX, CsfbHoUtranTimeToTrig=40ms, CsfbHoGeranTimeToTrig=40ms, CsfbHoUtranB1ThdRscp=-106, CsfbHoGeranB1Thd=-103, CsfbProtectionTimer=1;
B1的门限可以根据现场情况配置即可，这里的例子是-106dBm
3验证情况
验证测试信令分析：
RRC重配置消息中下发UE测量的3G测相关小区信息；
UE上报测量报告消息中，携带测试小区电平质量；
RRC Release消息中携带回落频点信息；
4总结
对岳阳武广火车站采取基于测量的盲重定向验证，测试UE能回落至3G侧不同频点，验证分析测试信令，UE能够基于测量回落至3G侧不同频点。
后期可针对不同场景，选择性采取基于测量的重定向配置。
