CSFB基本原理及信令分析
1 2 3
联合注册流程
联合跟踪去更新流程 CSFB主被叫流程
4
eNB参数设置
jinshaoguo
单卡双待与CSFB手机的注册
联合EPS/IMSI附着流程
a 如果UE支持CSFB功能，会发起附着类型”Combined EPS/IMSI Attach”的附着 请求。如果不支持CSFB功能，附着类型为”EPS Attach”。 b UE是否具有GERAN/UTRAN重定向能力，通知给eNodeB及MME c MME代替UE向MSS执行LU过程。 d 如果LU过程成功，SGs的状态为SGs-ASSOCIATED。为用户建立了SGs关联， 就是在VLR中存储了用户的MME地址，同时也在MME中保存了用户的VLR的地址。 e 如在联合注册过程中，MSS给用户分配了新的TMSI，却未收到SGsAP-TMSIREALLOCATION-COMPLETE，不影响该用户SGs的状态。CS Paging时用IMSI代 替TMSI。 f 如果UE驻留在GERAN/UTRAN时，MSS通过A/Iu正在Paging该UE。此时UE发 起联合注册，MSS会停止Paging，给MME返回SGsAP-LOCATION-UPDATEACCEPT 。 g LU过程不成功，MSS发SGsAP-LOCATION-UPDATE-REJECT给MME。VLR将 该用户的SGs状态置为SGs-NULL。在下一次联合注册成功之前，所有的CSFB被叫 被拒绝。

LTE―CSFB技术解析及相关案例分析【摘要】LTE建设初期，VoLTE技术还不能更好地投入到商用中，LTE-CSFB的应用则显得非常重要。

主要从网络优化的角度出发，对CSFB技术进行剖析，并对现网中遇到的问题进行案例分析。

【关键词】电路域回落移动管理实体用户归属服务器1 引言LTE技术将无线网络数据传输带入了高速发展的时代，终端能快速地从互联网中获取信息，给用户一种全新体验。

但在LTE建设初期，VoLTE技术还不能很好地投入到商用中，为了更好地解决用户的语音业务问题，利用已有的2G/3G网络，采用了CSFB技术，语音业务在2G/3G网络中完成。

CSFB的意义在于能更好地利用已有网络，减轻LTE网络的负担，将语音业务分流到2G/3G网络中，在VoLTE技术成熟之前让LTE网络实现更好的过渡。

2 CSFB核心设备与接口技术MME是LTE中的核心设备，MME和MSCe通过SGs（S1）接口互相连通，通过系列规程实现CSFB语言业务过程。

CSFB实现业务的核心接口是SGs（S1），UE在附着网络时，MSC Server和MME需要对该用户的SGs连接进行监测和维护。

由MME通过SGs接口完成UE在UTRAN/GERAN核心网的位置更新流程，使得UTRAN/GERAN核心网探测到UE 的位置。

3 CSFB业务的主要流程（1）识别主叫或被叫业务请求。

（2）从LTE网络侧断开连接（LTE网络属于硬切换，即完全断开后重新连接，要求切换成功率很高）。

（3）回落到2G/3G网络，建立语音呼叫（整个语音通话都在2G/3G网络中完成，回落的速度和成功率直接影响用户感知）。

（4）语音结束后，由2G/3G网络返回到LTE网络（若返回失败终端将一直停留在2G/3G网络侧）。

UE在E-UTRAN驻留时开机后发起联合的IMSI/EPS（EPS 演进分组系统）附着流程。

分离流程可以分为3种，即UE发起的分离、HSS发起的分离和MME发起的分离。

2
Extended Service Request
Extended Service Request消息由终端发送给MME，指示终端发起CSFB主叫或者终端响应网络侧发起的CSFB被叫。如果UE处于空闲态，该消息还将触发建立S1连接。
Service Type
Service type信元是Extended Service Request消息的必选信元，其指示了此次Service Request流程是主叫、被叫、还是紧急呼叫。
UE EMM mode
UE EMM mode信元是SGsAP Service Request消息中的可选参数，其指示当MME收到SGSAP Paging Request消息时UE的状态。
当UE在连接态收到SGsAP Paging Request消息时MME会立刻回应SGsAP Service Request消息，UE EMM mode指示为EMM-CONNECTED。
当UE在空闲态收到SGsAP Paging Request消息时MME会触发Paging，等收到UE的Extended Service Request消息时MME回应SGsAP Service Request消息，UE EMM mode指示为EMM-IDLE。
CN Domain
CN Domain信元是S1接口Paging消息中的必选参数，其指示该Paging消息是一个CS域的Paging还是一个PS域的Paging。
SGsAP Location Update Request
SGsAP Location Update Request消息由MME发送给MSC，该消息用来请求用户在CS域的着或者位置区更新，MSC收到该消息后创建SGs偶联。
SGsAP Location Update Accept

4a. Location Area Update or Combined RA/LA Update 4b. Paging Response 4b. A/Iu-cs message (with Paging Response) 5a. Establish CS connection 5b. Connection Reject
建立GSM 通话
G网通话建立时延问题


第一部分CSFB技术概述&优缺点
第二部分CSFB基本信令流程及异常分析 第三部分CSFB案例分析实战
案例一：2G小区拥塞导致CSFB失败
案例描述
• 在中山街路口，出现被叫概率性无法接通的情况， 失败率40%
分析流程图
案例分析
• 经核查邻区配置等均无问题 • 问题区域不位于POOL边界处 • 分析CSFB失败的LOG
位置更新
TrackingAreaUpdateAccept，携带 TAU 类别（combinedTA）、TAL 对应的 GSM侧 LAC 信息
CSFB主要信令点
Paging，即收到寻呼消息 寻呼/业 ExtendedServiceRequest，携带 service-type：mobile-terminating-CS-fallback 务类型/G RRCConnectionRelease，携带配置的 GERAN 相邻频点组起始频点和 网频点 GERAN BCCH相邻频点信息
CS Fallback的优点及问题分析
优点：

存在问题：

网络结构简单，
不需要I M S系统支撑就可以使LTE实现 对语音业务支持的优点。
CS Fallback仅适用于2G/3G网络与LTE 网络重叠部署的场景。

起呼后立即收到系统下发cm service abort
终端问题
是Байду номын сангаас
被叫振铃不接听
被叫侧上发振铃，但不进行上行connect
终端问题
是
终端主动挂断
起呼setup后，立即终端主动上行挂断disconnect
测试软件/终端问题
是
主叫setup已发，被叫未收到寻呼消息
该情况在确认被叫侧无TA/LA更新问题时，可用
网络问题
否
LTE弱覆盖或质差
LTE下信号差导致起呼或被寻呼时无法接续
网络问题
否
被叫回落位置更新后接续中断
特指疑似跨pool未接通的情况，即被叫回落位置更新后应不释放信道的情况下，下行setup接续，但直接转入空闲
网络问题
否
丢失信令
主要为主叫被叫LOG文件由于一方提前关闭丢失信令
终端问题
是
终端主动呼叫中止（abort）

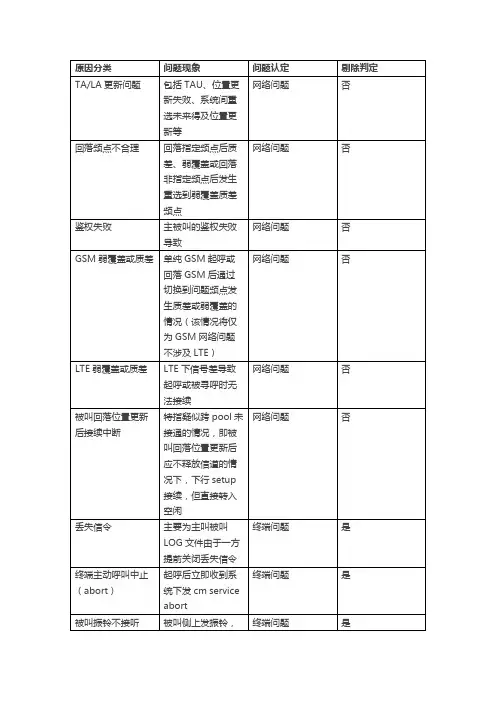

原因分类
问题现象
问题认定
剔除判定
TA/LA更新问题
包括TAU、位置更新失败、系统间重选未来得及位置更新等
网络问题
否
回落频点不合理
回落指定频点后质差、弱覆盖或回落非指定频点后发生重选到弱覆盖质差频点
网络问题
否
鉴权失败
主被叫的鉴权失败导致
网络问题
否
GSM弱覆盖或质差
单纯GSM起呼或回落GSM后通过切换到问题频点发生质差或弱覆盖的情况（该情况将仅为GSM网络问题不涉及LTE）
网络问题
否
终端问题
是
未挂断的情况下主叫再次起呼
接通状态下再次发生起呼
测试软件控制问题
是
其他
TD发起起呼setup后无线链路失败，被叫收到寻呼且上行接通并收到接通确认

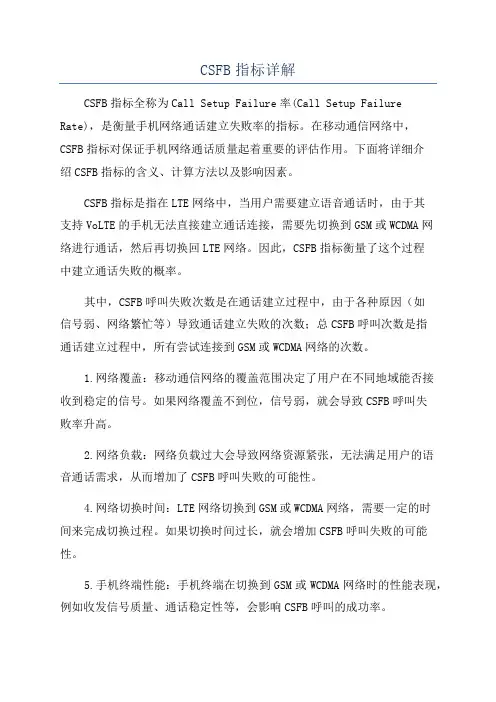

CSFB指标详解CSFB指标全称为Call Setup Failure率(Call Setup Failure Rate)，是衡量手机网络通话建立失败率的指标。

在移动通信网络中，CSFB指标对保证手机网络通话质量起着重要的评估作用。

下面将详细介绍CSFB指标的含义、计算方法以及影响因素。

CSFB指标是指在LTE网络中，当用户需要建立语音通话时，由于其支持VoLTE的手机无法直接建立通话连接，需要先切换到GSM或WCDMA网络进行通话，然后再切换回LTE网络。

因此，CSFB指标衡量了这个过程中建立通话失败的概率。

其中，CSFB呼叫失败次数是在通话建立过程中，由于各种原因（如信号弱、网络繁忙等）导致通话建立失败的次数；总CSFB呼叫次数是指通话建立过程中，所有尝试连接到GSM或WCDMA网络的次数。

1.网络覆盖：移动通信网络的覆盖范围决定了用户在不同地域能否接收到稳定的信号。

如果网络覆盖不到位，信号弱，就会导致CSFB呼叫失败率升高。

2.网络负载：网络负载过大会导致网络资源紧张，无法满足用户的语音通话需求，从而增加了CSFB呼叫失败的可能性。

4.网络切换时间：LTE网络切换到GSM或WCDMA网络，需要一定的时间来完成切换过程。

如果切换时间过长，就会增加CSFB呼叫失败的可能性。

5.手机终端性能：手机终端在切换到GSM或WCDMA网络时的性能表现，例如收发信号质量、通话稳定性等，会影响CSFB呼叫的成功率。

为了提高CSFB呼叫成功率，移动通信运营商需采取以下措施：1.优化网络覆盖：加强基站建设，增加网络覆盖范围，提高网络信号质量，从而降低CSFB呼叫失败率。

2.提高网络容量：通过升级网络设备，增加网络容量，提供更多的资源来支持语音通话需求，降低网络负载，减少CSFB呼叫失败的概率。

3.调整切换参数：对CSFB切换参数进行调整，优化切换时间，减少通话建立过程中的等待时间，提高CSFB呼叫成功率。

4.优化手机终端：与手机厂商合作，优化手机终端的性能，提高其在切换网络过程中的稳定性和表现，减少通话建立失败的可能性。

LTE―CSFB技术解析及相关案例分析LTE（Long Term Evolution）是一种4G无线通信技术，其CSFB （Circuit Switched Fallback）技术是一种用于实现移动网络与传统语音业务的互操作性的解决方案。

本文将对LTE―CSFB技术进行解析，并通过相关案例分析加深理解。

首先，我们需要了解LTE和CSFB的基本概念。

LTE是一种基于OFDMA （正交频分多址）和MIMO（多输入多输出）技术的无线通信技术，其主要应用是提供高速数据传输。

而CSFB是一种从LTE网络切换到2G或3G网络以接收语音通话的技术。

由于LTE网络没有直接支持传统的2G或3G语音通信技术，因此需要通过CSFB来实现语音通信的互通。

CSFB技术的基本原理是，当LTE终端用户需要接收或发起语音通话时，LTE网络会将用户从LTE网络切换到2G或3G网络，以便进行语音通信。

这种切换会导致一定的时延，但是可以保证用户在语音通话时获得较好的通话质量和稳定性。

接下来，我们将通过一个案例来分析LTE―CSFB技术的应用。

假设地区的LTE网络已经部署并广泛应用，但是网络以前的2G和3G基站还在继续使用。

在这种情况下，用户在使用LTE网络上网时，如果接收到一个语音通话，由于LTE网络不支持语音通信，就需要通过CSFB技术进行切换。

具体过程如下：1.用户A正在使用LTE网络上网，等待接收一个重要的语音通话。

2.一旦有来电，LTE网络会将用户A从LTE网络切换到可用的2G或3G网络。

3.用户A可以接听或发起语音通话，保证通话质量和稳定性。

4.通话结束后，用户A可以重新切换回LTE网络。

通过这个案例，我们可以看出，LTE―CSFB技术可以实现高速数据网络和传统语音通信的互补和互联互通。

在实际应用中，LTE―CSFB技术已经得到了广泛的应用。

比如，中国移动在部署LTE网络时，采用了CSFB技术来保证用户在语音通信方面的体验。

2014-08-28网优雇佣军网优雇佣军hr_opt通信、科技、未来！通信路上，一起走！网优雇佣军微信号：hr_opt(2) MME配置的与TA匹配的LA非SGs MSC所属的LA3、CSFB手机不能在TD-LTE网络稳定驻留(1) eNodeB配置的小区重选参数不合理若eNodeB配置了2G/3G邻区及小区重选参数，则应合理配置4G与2G/3G间小区重选参数，否则，终端容易发生误重选导致不能在LTE网络稳定驻留。

(2) TD-LTE核心网MME未开启CSFB功能在部署CSFB过程中，若核心网MME暂未开启CSFB功能，CSFB终端在4G网络开机后将主动关闭4G能力，并在2G/3G网络驻留。

(3) eNodeB未开启完整性保护和鉴权部分终端芯片对开机流程要求较高，需严格按照协议定义顺序完成各步骤处理，其中包括完整性保护和鉴权流程，因此当eNodeB未开启上述功能时，将导致部分终端因开机流程不完整而无法接入LTE网络驻留。

1.2 案例分析案例1：CSFB手机网络模式设置有误，导致不能驻留LTE网络1. 现象描述测试区域TD-LTE信号在-90dBm左右，满足终端驻留网络条件，但测试CSFB手机开机后，未搜索TD-LTE网络驻留。

2. 问题分析在相同TD-LTE测试区域，使用其他CSFB手机开机后能驻留TD-LTE网络，说明该区域的TD-LTE信号满足驻留条件，检查开机异常CSFB手机的设置，通常，CSFB 手机存在4G/3G/2G（自动连接）、3G/2G（自动连接）等两种设置方式，用户可自行选择。

测试时，如果用户选择设置为3G/2G（自动连接）模式，因此，CSFB 手机将不能搜索TD-LTE网络驻留。

如果用户选择设置为4G/3G/2G，CSFB手机能够搜索TD-LTE网络，并发起联合注册，同时注册在4G和2G网络，此时，CSFB手机能够在4G正常进行数据业务和短信业务，并能够回落2G正常进行语音主叫、被叫业务。

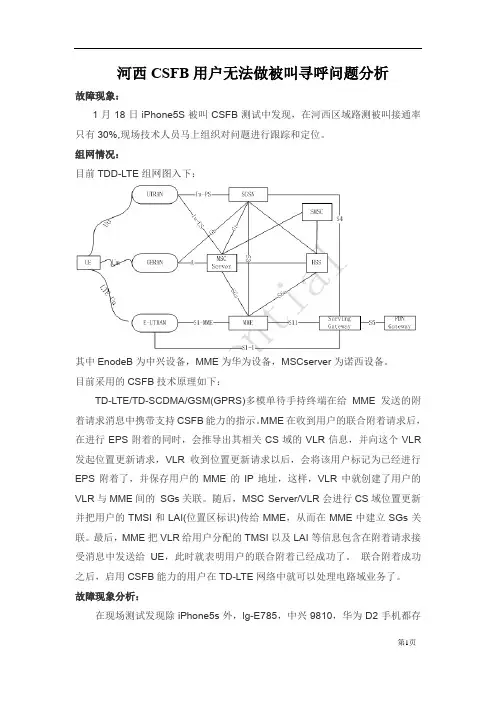

河西CSFB用户无法做被叫寻呼问题分析故障现象：1月18日iPhone5S被叫CSFB测试中发现，在河西区域路测被叫接通率只有30%,现场技术人员马上组织对问题进行跟踪和定位。

组网情况：目前TDD-LTE组网图入下：其中EnodeB为中兴设备，MME为华为设备，MSCserver为诺西设备。

目前采用的CSFB技术原理如下：TD-LTE/TD-SCDMA/GSM(GPRS)多模单待手持终端在给MME发送的附着请求消息中携带支持CSFB能力的指示。

MME在收到用户的联合附着请求后，在进行EPS附着的同时，会推导出其相关CS域的VLR信息，并向这个VLR 发起位置更新请求，VLR收到位置更新请求以后，会将该用户标记为已经进行EPS附着了，并保存用户的MME的IP地址，这样，VLR中就创建了用户的VLR与MME间的SGs关联。

随后，MSC Server/VLR会进行CS域位置更新并把用户的TMSI和LAI(位置区标识)传给MME，从而在MME中建立SGs关联。

最后，MME把VLR给用户分配的TMSI以及LAI等信息包含在附着请求接受消息中发送给UE，此时就表明用户的联合附着已经成功了。

联合附着成功之后，启用CSFB能力的用户在TD-LTE网络中就可以处理电路域业务了。

故障现象分析：在现场测试发现除iPhone5s外，lg-E785，中兴9810，华为D2手机都存在70%以上的未接通概率，从测试的情况上基本上可以排除是终端问题，或是终端设备与中兴网络设备的配合问题。

在终端不能做被叫时发现主叫CSFB是正常的，并且手机终端可以正常上网。

通过数据核查和主叫CSFB正常的现象我们初步排除enode测数据配置问题。

1月19日，中兴组织人员联合移动公司技术支持人员在河西区域再次进行测试并跟踪信令分析。

现场情况发现如果TAU正常时被叫能正常接通并CSFB 至GSM网络，TAU失败被叫就无法正常接通。

正常时信令截图如下：我们可以发现UE主动上报RRC请求并且扩展服务请求也成功，但是在TAU 失败时，MME上没有任何信令，如下是TAU请求失败信令：在故障时我们在enodeb测也会发现UE释放请求，S1 Application Protocol （S1ap）里面显示接口建立步骤失败。

一、CSFB基本原理➢无业务时候,MME通过SGs(MME与MSC之间的借口)进行CS域移动性管理。

➢有语音业务时，MME将UE回落到GSM网络，通过GSM网络为UE提供语音服务。

➢Extend Service Request至Alerting信令之间的间隔即为CSFB呼叫时延。

➢RRCConnection Release至CM Service Request信令之间的间隔为CSFB回落时延。

➢Channel Release 至Tracking area update accept 信令之间的间隔为CSFB返回时延.二、CSFB信令流程A.发起CSFB业务UE 向eNodeB 发起ExtendServiceRequest ，此时说明开始发起CSFB 业务.双击ExtendServiceRequest 信令可以看到此时服务类型是service -type ：mobile —originating -cs -fallback 即手机主叫CSFB （如图2红框所示） B. LTE 重定向如果CSFB业务可以正常进行，那么eNodeB会向UE发从RRCConnectionRelese信令，此时将进行LTE向GSM的重定向。

双击此条信令，在msg中给定要重定向的频点,进行测量,如果符合重定向的条件，上报测量报告,实行重定向。

UE已经重定向GSM小区，双击SIT3消息看到UE重定向到GSM小区的CI为30893,LAC 为14806。

C.重定向到GSM后进行语音业务双击Setup可以查看到被叫手机号码，此时被叫UE应收到Paging消息开始进行CSFB。

D.振铃接通UE重定向至GSM后能够按正常语音呼叫流程进行,而ExtendServiceRequest至Alerting信令之间的间隔即为此次CSFB呼叫时延.E.通话结束返回LTE三、案例分析3、1未接通—LTE弱覆盖测试问题：未接通测试现象：主行驶至秦岭路五龙口区域路段时，被叫UE占用秦岭五龙口D2小区,RSRP=—110db左右，弱覆盖导致未接通.解决方法:根据附近站点实际情况合理调整方位角和下倾角，加强此路段的覆盖.A：测试车辆由西向东行驶至秦岭路五龙口区域路段时，主叫占用GSM秦岭五龙口1小区，在15：29:12：618上报Setup.B：被叫UE占用秦岭五龙口D2小区,RSRP=-110db左右，覆盖太差未能收到寻呼消息回落2G，导致主叫未接通.3、2未接通-未收到寻呼消息测试现象：主叫TD-LTE下起呼，被叫上一次联合位置更新失败导致未接收到寻呼消息。

CSFB失败原因分类总结根据集团案例库、各省经验及现网相关情况，CSFB失败的原因总结主要有几类：数据配置问题、弱覆盖或干扰、设备未开启CSFB功能、设备功能缺陷、终端原因等，针对以上各类原因详细分析如下：1、数据配置问题CSFB流程较长，其中涉及无线网的ENODEB、BSC、RNC；EPC核心网的MME、DNS；CS域核心网的HLR、MSC等网元。

其中一个网元上的数据配置有误或不当，均会造成CSFB 联合位置更新失败、主叫、被叫失败及无法返回LTE网络的问题。

由于目前大部分的CSFB 失败仍与数据配置问题相关，在此对每个网元上需配置的数据进行梳理，并对有可能造成失败的数据配置问题进行总结：1)ENODEB:ENODEB上需开启CSFB功能，新增至2G小区的重选回落功能，配置相应的2G重选参数、邻区关系等。

2)BSC:除原有的2/3G邻区关系外，在无3G有4G区域的设备上新增2G到4G的小区重选功能，并配置相应的重选参数、邻区关系等。

3)RNC:针对2G-3G-4G桥接返回LTE，共用数据业务对3G、4G互操作的配置要求，新增连接态互操作功能。

4)MME:MME上主要配置以下数据：定义SGS物理接口；定义SGS IP层数据；定义SGS OSPF路由；定义SGSAP层及MSC 数据；开启license功能；配置与对接的MSC的SCTP链路；激活CSFB、SMS over SGS；TA与LA对应关系；LA与MSC对应关系；SGs接口触发寻呼参数。

与MSC对接的SGS接口的数据配置示例如下：5)MSC:MSC上主要配置以下数据：对接MME的SGs接口实体配置；对接MME的SGs 接口SCTP链路配置；MSC Server license开启；定义对端MME host数据；定义CSFB所用LA 相关数据；配置SGs paging策略；LTE连接态和空闲态寻呼响应软参配置；回落定时器时长配置。

MSC上配置对接MME的SGS接口数据：6）DNS：在未开启FAST RETURN时，需支持GL小区重选，UE回落后将发起PS域的RAU流程，以及小区重选回LTE时的TAU流程，这时融合DNS或本地DNS上需配置正确的RAI和TAI对应关系数据，否则通过桥接方式2G->3G-4G返回LTE的过程将会失败。

使用“网优大师”进行CSFB分析一、CSFB介绍CSFB（Circuit Switched Fallback，电路域回落）提出的背景是LTE和CS双模终端的无线模块是单一无线模式，即具有LTE和UTRAN/GERAN接入能力的双模或者多模终端，在使用LTE接入时，无法收/发电路域业务信号。

为了使得终端在LTE接入下能够发起话音业务等CS业务，以及接收到话音等CS业务的寻呼，并且能够对终端在LTE网络中正在进行的PS业务进行正确地处理，产生了CSFB技术。

CSFB的使用是有前提条件的，那就是只有在E-UTRAN与UTRAN/GERAN的重叠覆盖区域，并且用户具有CSFB功能的时候，才能使用电路域回落。

典型的CSFB业务流程主要包括联合附着、位置更新、主叫(MO)CSFB流程、被叫(MT)CSFB流程以及去附着等。

启用CSFB功能的用户的附着流程是基于联合GPRS/IMSI附着流程来实现的。

二、网优大师CSFB测试-主叫操作流程开始前准备：1、确定测试的终端手机具有CSFB功能2、确定手机在4G网络上3、当前网优大师未进行锁频功能测试开始测试：1、进入网优大师后，点击日志记录按钮，键入日志名，开始日志记录；2、点击拨打测试按钮，键入拨打号码，通话持续时长，可勾选连续拨打，键入拨打次数以及间隔时长，点击开始按钮进行测试；3、测试过程中，可以左右滑动界面，观看实时参数，以及L3信令（按住L3信令界面向下拖拽后信令将停止自动刷新，点击目标信令可查看详细信息）；4、测试结束后，点击日志记录按钮结束日志记录，点击开始按钮进入日志界面常看保存的日志；5、可以点击查看信令按钮查看详细信令；6、点击分析大师界面的CSFB分析按钮，进入CSFB分析界面；CSFB分析界面分为曲线图和表格两部分：（1）曲线图中展示了成功的每一次CSFB在各个阶段占用的时间：曲线①表示Setup Time:From MO/MT Attempt in 4G To Alerting in 2G曲线②表示Drop Delay Time:From MO/MT attempt in 4G To MO/MT start in 2G曲线③表示CS Reg Delay Time:From LTE RRC Release To MO/MT start in 2G曲线④表示Return LTE Delay Time:From GSM RR Release To LTE TAU success（2）表格中统计了所有通话测试中成功的CSFB测试以及在各个阶段占用的时间均值，CSFB成功的概率分析部分在后面会进行添加三、基于“网优大师”进行CSFB流程分析- 主叫1、UE发起CS Fallback语音业务请求。
