工程测量实验报告系别：_____________班级：_____________姓名：_____________学号：_____________工程测量实验室实验一水准仪的认识与使用1、实习报告中文字部分自己填写2、实验或实习报告中的表格，请填写自己或小组观测的数据一、实验目的：1.了解微倾式DS3水准仪的基本构造，认识其主要部件的名称和作用。
2.练习水准仪的安置，瞄准和读数。
3.练习一测站的测量、记录、计算和检核。
二、实验仪器设备和工具：每组实习设备为DS3微倾式水准仪一台、水准尺2根、尺垫1个、铅笔、计算器自备。
三、方法与步骤：1、水准仪的认识：（1）部件名称、位置、作用及使用方法。
（2）了解水准尺分划注记的规律，掌握读数方法。
2、水准仪的使用：（1）安置：要求高度适中，地面坚实稳固，架头水平，仪器连接牢固。
（2）粗平：观察左手大拇指旋转脚螺旋时的运动方向与圆水准气泡的移动方向之间的关系，从仪器构造上注意观察脚螺旋的顺时针(或逆时针)转动与仪器的升降之间的关系。
（3）瞄准水准尺：（4）精平与读数：安置→粗平→瞄准→精平→读数2、实验数据记录：（请填写自己观测的数据，以下为示例）测站测点后视读数（m）前视读数（m）高差（m）备注1 A-1 1.568 1.416 0.152 第1台阶2 A-2 1.568 1.265 0.303 第2台阶3 A-3 1.568 1.114 0.454 第3台阶4 A-4 1.568 0.966 0.602 第4台阶四、注意事项：1.中心连接螺旋要旋紧，防止仪器从架头上摔落。
2.每次读数前，均须消除视差和进行精确整平。
3.记录人员记录数据时，要向观测人员回报，记录以m为单位，记为mm。
4.为了人和仪器的安全，测站点和转点应选在路边。
5.仪器操作时不要用力过猛，脚螺旋，水平微动螺旋都有一定的调节范围，使用时不宜旋到顶端。
五、思考题：1、一个测站的水准测量中，已经观测了后视点，当观测前视点时是否还要再次粗略整平及精确整平？为什么？答：不能进行粗略整平。
钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。
尺宽约10～15mm，长度有20m、30m和50m等几种。
根据尺的零点位置不同，有端点尺和刻线尺之分。
钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。
钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。
2．测杆测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。
杆上油漆成红、白相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。
3．测钎测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径3～6mm，长度30～40cm。
钎上可用油漆涂成红、白相间的色段。
通常6根或11根系成一组。
量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。
4．锤球、弹簧秤和温度计等锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。
它常用于在斜坡上丈量水平距离。
弹簧秤和温度计等将在精密量距中应用。
二、直线定线水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。
按精度要求的不同，直线定线有目估定线和经纬仪定线两种方法。
现介绍目估定线方法：如图4-5所示，A、B两点为地面上互相通视的两点，欲在A、B两点间的直线上定出C、D等分段点。
定线工作可由甲、乙两人进行。
（1）定线时，先在A、B两点上竖立测杆，甲立于A点测杆后面约1～2m处，用眼睛自A点测杆后面瞄准B点测杆。
（2）乙持另一测杆沿BA方向走到离B点大约一尺段长的C点附近，按照甲指挥手势左右移动测杆，直到测杆位于AB 直线上为止，插下测杆（或测钎），定出C点。
（3）乙又带着测杆走到D点处，同法在AB直线上竖立测杆（或测钎），定出D点，依此类推。

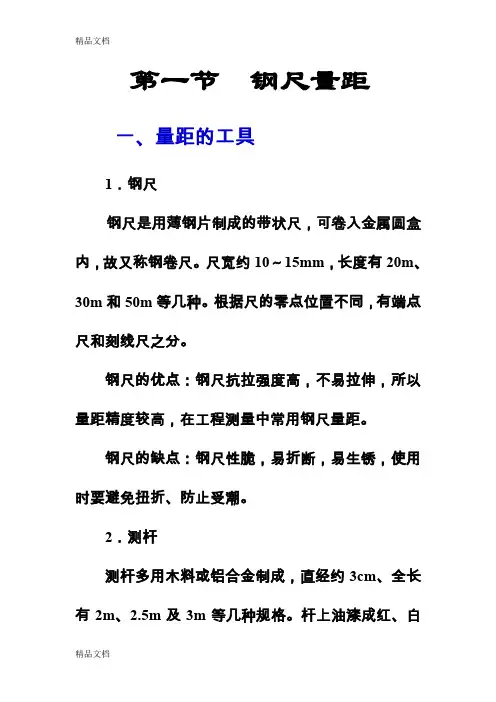

第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。
尺宽约10～15mm，长度有20m、30m和50m等几种。
根据尺的零点位置不同，有端点尺和刻线尺之分。
钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。
钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。
2．测杆测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。
杆上油漆成红、白相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。
3．测钎测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径3～6mm，长度30～40cm。
钎上可用油漆涂成红、白相间的色段。
通常6根或11根系成一组。
量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。
4．锤球、弹簧秤和温度计等锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。
它常用于在斜坡上丈量水平距离。
弹簧秤和温度计等将在精密量距中应用。
二、直线定线水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。
按精度要求的不同，直线定线有目估定线和经纬仪定线两种方法。
现介绍目估定线方法：图4-5 目估定线如图4-5所示，A、B两点为地面上互相通视的两点，欲在A、B两点间的直线上定出C、D等分段点。
定线工作可由甲、乙两人进行。
（1）定线时，先在A、B两点上竖立测杆，甲立于A点测杆后面约1～2m处，用眼睛自A点测杆后面瞄准B点测杆。
（2）乙持另一测杆沿BA方向走到离B点大约一尺段长的C点附近，按照甲指挥手势左右移动测杆，直到测杆位于AB直线上为止，插下测杆（或测钎），定出C点。
（3）乙又带着测杆走到D点处，同法在AB直线上竖立测杆（或测钎），定出D点，依此类推。
