光缆第一部分分类的代号GY 通信用室（野）外光缆GS 通信用设备内光缆GH 通信用海底光缆GT 通信用特殊光缆GJ 通信用室（局）内光缆GW 通信用无金属光缆GR 通信用软光缆GM 通信用移动式光缆注：第一部分与第二部分之间：加强件（加强芯）的代号加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件：无符号-金属加强构件；G-金属重型加强构件F-非金属加强构件；H-非金属重型加强构件（例如：GYTA：金属加强芯；GYFTA：非金属加强芯）第二部分缆芯和光缆内填充结构特征的代号光缆的结构特征应表示出缆芯的主要类型和光缆的派生结构，当光缆型式有几个结构特征需要注明时，可用组合代号表示。

第三部分B 扁平形状C 自承式结构D 光纤带结构E 椭圆形状G 骨架槽结构J 光纤紧套涂覆结构T 油膏填充式结构R 充气式结构X 缆束管式（涂覆）结构Z 阻燃第四部分护套的代号 A 铝-聚乙烯粘结护套G 钢护套L 铝护套Q 铅护套S 钢-聚乙烯粘结护磁U 聚氨脂护套V 聚氯乙烯护套Y 聚乙烯护套W 夹带平行钢丝的钢-聚乙烯粘结护套注：第四部分与第五部分之间：其代号用两组数字表示，第一组表示铠装层，可以是一位或两位数字；第二组表示涂覆层，是一位数字铠装层代号代号铠装层5 皱纹钢带44 双粗圆钢丝4 单粗圆钢丝33 双细圆钢丝3 单细圆钢丝2 绕包双钢带0 无铠装层涂覆层代号代号涂覆层或外套代号1 纤维外被2 聚乙烯保护管3 聚乙烯套4 聚乙烯套加覆尼龙套5 聚氯乙烯套第六部分：光缆规格型号 A 多模光纤 B 单模光纤B1.1（B1）非色散位移型光纤G652B1.2 截止波长位移型光纤G654B2 色散位移型光缆G653B4 非零色散位移光纤G655注：多模光纤因模间色散的原因不能进行长距离光传输，几乎被淘汰。

光缆型号的命名方法(YD/T908-2000)1、光缆型式由五部分组成Ⅰ、Ⅱ、Ⅲ、Ⅳ、ⅤI、表示光缆类别GY——通信用室外光缆GJ——室内光缆MG——煤矿用光缆Ⅱ、加强构件类型（无型号）——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构（无符号）——松套层绞式结构X——中心管式结构G——骨架式结构T——填充式Z——阻燃结构C8——8字型自承式结构Ⅳ、护层Y——聚乙烯护层W——夹带钢丝钢—聚乙烯粘结护层S——钢—聚乙烯粘结护层A——铝—聚乙烯粘结护层V——聚氯乙烯护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格。

例：4根G.652单模光纤的光缆规格表示为4B1.1或4B1，若同一根光缆中含有不同种类的光纤，则在规格中间用‘+’号相连。

若含有4根多模50/125的光纤，则表示为4A1a或4A1。

光缆型号组成代号含义1、分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆2、加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件3、S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式4、护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅5、外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套 1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管6、光纤芯数直接由阿拉伯数字写出光纤类别A 多模光纤B 单模光纤例GYTA-8B1.3通信用室外光缆（GY）填充式结构（T）铝-聚乙烯粘结护套（A）8芯（8）常规单模光纤G.652C（B1.3）。

光缆型号命名方法1型号的组成1.1型号组成的内容型号由型式、规格和特殊性能标识（可缺省）三大部分组成。

1.2型号组成的格式化见图1。

型式代号、规格代号和特殊性能标识（可缺省）之间应空一个格。

图1 型号组成的格式2型号的组成内容、代号及含义2.1型式2.1.1 型式的组成和格式型式由五个部分组成，各部分均用代号表示，如图2所示。

其中结构特征指缆芯结构和光缆派生结构特征。

图2 光缆型式的构成2.1.2 分类的代号及含义2.1.2.1 总则光缆按适用场合分为室外、室内和室内外等几大类，每一大类下面还细分成小类。

当现有分类代号不能满足新型光缆命名需要时，应在相应代号后面增加新字母以方便表达。

加入的数字符应符合下列规定：——应使用一个带下划线的英文字母；——使用的字符应与下面相应的同一大类列出的字符不重复；——应尽量采用与新分类名称相关的词汇的拼音或英文的首字母。

2.1.2.2 室外型GY——通信用室（野）外光缆GYW——通信用微型室外光缆GYC——通信用气吹布放微型室外光缆GYL——通信用室外路面微槽敷设光缆GYP——通信用室外防鼠啮排水管道光缆2.1.2.3 室内型GJ——通信用室（局）内光缆GJC——通信用气吹布放微型室内光缆GJX——蝶形引放光缆2.1.2.4 室内外型GJY——通信用室内外光缆GJYX——室内外蝶形引放光缆2.1.2.5 其它类型GH——通信用海底光缆GM——通信用移动式光缆GS——通信用设备光缆GT——通信用特殊光缆2.1.3 加强构件的代号及含义加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。

当遇到以下代号不能准确表达光缆的加强构件特征时，应增加新字符以方便表达。

新字符应符合下列规定：——应使用一个带下划线的英文字母；——使用的字符应与下面列出的字符不重复；——应尽量采用与新构件特征相关的词汇的拼音或英文的首字母。

加强构件的代号及含义如下：（无符号）——金属加强构件F——非金属加强构件2.1.4 缆芯和光缆的派生结构特征的代号及含义2.1.4.1 总则光缆结构特征应表示出缆芯的主要结构类型和光缆的派生结构。

光纤字母意义型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。

GYTA-40B，GYTA-18B4光缆规格表示的意义前面是40芯g652光纤单模40B 后面是18芯单模g655 18B4 GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆光缆常用型号及规格GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。

松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。

涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。

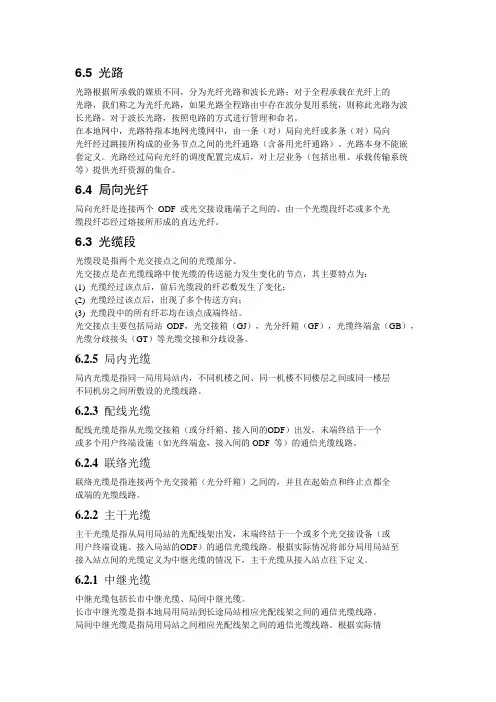

6.5 光路光路根据所承载的媒质不同，分为光纤光路和波长光路；对于全程承载在光纤上的光路，我们称之为光纤光路，如果光路全程路由中存在波分复用系统，则称此光路为波长光路。

对于波长光路，按照电路的方式进行管理和命名。

在本地网中，光路特指本地网光缆网中，由一条（对）局向光纤或多条（对）局向光纤经过跳接所构成的业务节点之间的光纤通路（含备用光纤通路）。

光路本身不能嵌套定义。

光路经过局向光纤的调度配置完成后，对上层业务（包括出租、承载传输系统等）提供光纤资源的集合。

6.4 局向光纤局向光纤是连接两个ODF 或光交接设施端子之间的、由一个光缆段纤芯或多个光缆段纤芯经过熔接所形成的直达光纤。

6.3 光缆段光缆段是指两个光交接点之间的光缆部分。

光交接点是在光缆线路中使光缆的传送能力发生变化的节点，其主要特点为：(1) 光缆经过该点后，前后光缆段的纤芯数发生了变化；(2) 光缆经过该点后，出现了多个传送方向；(3) 光缆段中的所有纤芯均在该点成端终结。

光交接点主要包括局站ODF，光交接箱（GJ），光分纤箱（GF），光缆终端盒（GB），光缆分歧接头（GT）等光缆交接和分歧设备。

6.2.5 局内光缆局内光缆是指同一局用局站内，不同机楼之间、同一机楼不同楼层之间或同一楼层不同机房之间所敷设的光缆线路。

6.2.3 配线光缆配线光缆是指从光缆交接箱（或分纤箱、接入间的ODF）出发，末端终结于一个或多个用户终端设施（如光终端盒，接入间的ODF 等）的通信光缆线路。

6.2.4 联络光缆联络光缆是指连接两个光交接箱（光分纤箱）之间的，并且在起始点和终止点都全成端的光缆线路。

6.2.2 主干光缆主干光缆是指从局用局站的光配线架出发，末端终结于一个或多个光交接设备（或用户终端设施、接入局站的ODF）的通信光缆线路。

根据实际情况将部分局用局站至接入站点间的光缆定义为中继光缆的情况下，主干光缆从接入站点往下定义。

6.2.1 中继光缆中继光缆包括长市中继光缆、局间中继光缆。

光缆基础知识光缆，是以一根或多根光纤或光纤束制成符合光学、机械和环境特性的结构。

光缆的结构直接影响系统的传输质量，而且与施工也有较大的关系。

施工人员在敷设光缆前，必须了解光缆的结构和性能。

工程施工应按所选用光缆的结构、性能，采取正确的操作方法，完成传输线路的建设，并确保光缆的正常使用寿命。

1.光缆设计的原则光纤在通信领域内的广泛应用，要求设计制造各种各样结构的光缆。

设计光缆，必须规定光缆的结构尺寸和所用材料。

设计光缆的一般原则如下：（1）光纤的余长：根据每管光纤芯数和余长要求，设计松套管尺寸。

当松套管是用来制作中心束管式光缆时，松套管中光纤余长应在0.25%左右；当松套管是用来制作层绞式光缆时，松套管中光纤余长应在0.02%左右。

（2）机械强度：根据对光缆机械强度要求，合理选择光缆中的加强构件、直径以及护层结构、铠装结构等。

光缆的抗拉强度主要靠加强构件提供；光缆抗侧压力主要靠护层或铠装层提供。

光缆防水防潮，主要靠铝—塑粘结护套或钢—塑粘结护套，以及缆中的阻水油膏和阻水材料提供。

（3）使用场合：根据光缆的使用场合，使用不同结构的光缆，满足使用场合的要求。

（4）阻水：要注意选用阻水油膏，特别是松套光纤用阻水油膏的温度特性要好，不能有淅油等。

（5）光缆结构：合理的光缆结构设计，应使松套管尽量靠近光缆中起支承作用的部件。

同时，合理的光缆结构设计，应对光纤起到最佳的机械保护。

在光缆结构设计中，在保证光缆所要求的特性下，应尽量使光缆横截面积小，单位长度重量轻，发挥光缆本身所应具有的优点。

2.光缆结构中所用材料及其性能光缆是由光纤、高分子材料、金属-塑料复合带及金属加强件等共同构成的光信息传输介质。

光缆结构设计要点是根据系统通信容量、使用环境条件、敷设方式、制造工艺等，通过合理选用各种材料来赋予光纤抵抗外界机械作用力、温度变化、水作用等保护。

图2.5层绞式钢带纵包双层钢丝铠装光缆结构图图2.5 所示的是所用材料种类最多的GYTY53+333层绞式钢带纵包双层钢丝铠装光缆的横。
