旋挖钻孔灌注桩施工技术交底记录(干作业)

旋挖灌注桩施工技术交底记录交底人：工程部施工负责人接受人：施工队员一、施工介绍二、施工工艺1.预验场地：包括桩位标志、布线等工作。

2.现场准备：清理施工场地，确保施工安全。

3.钻孔施工：选用合适的旋挖灌注桩钻机进行钻孔，钻孔直径和深度应符合设计要求。

4.灌注混凝土：在钻孔内注入混凝土，用振捣棒振捣混凝土，保证其密实。

5.桩身处理：桩身伸出地面后，应进行整齐修剪，确保其高度和直线度符合规定要求。

6.后续工作：包括桩顶验收、编写工艺记录等。

三、施工设备主要设备包括旋挖灌注桩钻机、混凝土搅拌机、振捣棒等。

设备操作人员需要熟悉设备的使用方法，保证施工进度和质量。

四、施工步骤1.钻孔施工a.根据设计要求，确定钻孔直径和深度，并在场地上进行标注。

b.启动旋挖灌注桩钻机，进行钻孔作业，注意操作要轻柔，保持垂直度和钻孔直径。

c.钻孔深度达到设计要求后，进行取钻操作，同时检查钻孔壁面是否有松动土或异常情况。

d.根据取钻情况确定加胀土和灌注混凝土的方法和比例。

2.混凝土灌注a.将混凝土搅拌机搬至合适位置，保证供料连续。

b.在灌注混凝土前，先用振捣棒将钻孔内的混凝土振实。

c.使用泵送或倒斗的方式将混凝土灌注至钻孔内，同时用振捣棒振捣混凝土以排除空隙，并保持混凝土连续不中断。

d.灌注至设计要求的高度后，停机，进行桩顶修剪和养护。

3.桩身处理a.修剪桩顶至设计标高，确保高度符合要求。

b.桩身外露部分应平整，无裂缝，垂直度应符合规定要求。

c.修剪好的桩身应进行养护，防止混凝土龟裂或产生其他质量问题。

五、安全注意事项1.施工场地要求平整、整洁，周边无危险物品。

2.操作人员要穿戴好安全防护装备，遵守工地安全规定，严禁在施工区内吸烟、乱丢杂物等行为。

3.施工设备要定期检查，确保设备的正常运行和安全性。

4.施工期间严禁趴在桩上或站在桩下施工，防止事故发生。

六、交底记录本次交底由施工部负责人进行，施工队员每人签字确认，交底内容包括施工工艺、施工设备、施工步骤和安全注意事项等方面的内容。

旋挖灌注桩施工技术交底记录一、施工过程1.1 施工前准备工作在施工前，需全面检查施工现场的安全环境。

针对潜在的风险，需制定好安全措施，保障施工人员的安全。

同时要根据设计图纸，确定施工方案和实施流程，准备相关设备和材料。

1.2 施工基础处理首先，需要对基础进行钻孔，将桩孔挖掘至要求深度，以控制孔径的大小和正确的轴线位置。

接下来，要根据具体情况进行预埋钢筋或进行孔壁加固。

最后，在孔内进行混凝土灌注。

1.3 灌注混凝土在灌注混凝土前，需要将预留的孔口进行清洁，防止杂质混入混凝土内。

同时，应根据设计要求准确控制混凝土的比例和施工时间，调控混凝土的流动性和稠度，确保混凝土充分填充，避免空洞产生。

1.4 固结处理施工完成后，要进行桩顶处理和固结，使管桩与地基之间形成紧密的结合。

在固结处理中，可以采用拔钢筋法、打胶法等多种方法进行固结，达到管桩轴向的稳定性和抗剪承载力。

二、技术要点2.1 施工机具旋挖钻机是用来进行孔洞开挖的主要机床工具。

而在进行混凝土灌注前，还需要进行搅拌的混凝土搅拌机、运输混凝土的跟车和吊篮等相关辅助设备。

在施工中还需要注重设备的维护和保养工作，确保设备的正常运行和安全性。

2.2 施工规范对于旋挖灌注桩的施工，有着很多规范和规定。

如桩孔的挖掘、支护、灌注混凝土浆、固结等各个方面都需要符合相关的要求。

同时，在施工过程中还应注意安全，特别是在高处作业时，要做好安全防护措施。

2.3 施工质量旋挖灌注桩的质量对于整个工程的质量和稳定性有着至关重要的影响。

在施工过程中要严格按照设计要求和规范操作，保证混凝土的配合比例和材料的合理性、确保桩孔的位置、尺寸、垂直度控制，并且及时检查孔内混凝土的质量，避免因混凝土质量问题导致施工质量问题。

三、安全措施3.1 前期安全在施工前，要对现场进行全面的安全检查，打造安全稳定可靠的施工环境。

同时，对可能出现的危险源进行识别和排除，制定出合理的安全措施，确保施工的平稳进行。

干作业钻孔灌注桩分项工程施工技术交底编号：工程名称昌南农产品物流中心三期交底日期施工单位银广厦集团有限公司分项名称干作业成孔桩基础分项工程交底提要干作业钻孔灌注桩施工交底人交底内容：一、施工方法(一)准备工作：1、开挖前，场地完成三通一平，地上、地下障碍物都处理完毕，各项施工用临时设施准备就绪。

2、根据图纸放出轴线及桩点位，布设标高水平、轴线控制木桩，复测合格后报请监理单位验线同意。

3、场地整平、夯实或碾压，承载力应满足钻机说明书中对场地的要求。

选择和确定钻孔机进出路线和钻孔顺序，制定施工方案。

4、桩基所用的原材料，根据设计要求和规范规定检测试验合格。

5、分段制作好钢筋笼。

6、施工人员应熟悉旋挖钻机及其配套设备的技术性能，施工前应做好施工方案和安全技术交底。

(二)施工机具1、钻孔设备：旋挖钻机及相应钻具、钢护筒等，并按照钻机使用说明书进行必要的检查、维修和保养。

2、配套设备：应根据工程采用的护壁方式、钢筋笼的制作和安装要求、混凝土的施工要求配备相应的设备（挖掘机、装载机、吊车、潜水泵、运输车等）。

3、安全设备：标准配电箱、防水照明灯、安全帽等。

4、桩施工检测工具：应根据桩基施工过程控制要求，配备相应的检测工具（测量绳、1Kg线坠、钢尺、桩径和沉渣检测工具等）(三)施工工艺流程测量放线定桩位→开挖地面表层土埋设钢护筒→检查桩中心轴线→钻机就位→钻孔→成孔检查→清孔→孔口盖板→移钻机→移盖板测孔深、垂直度、沉渣厚度→吊放钢筋笼→安装混凝土导管→二次清孔→复测沉渣厚度→浇筑混凝土→孔口处理、凿除桩头→桩成品检测、验收。

(四)操作工艺1、测量放线根据施工设计图纸子图说进行桩位精确放样，桩轴线、标高控制点应设在不受施工影响的地方，施工前经复核后妥善保护，施工中应进行复测，桩定位后应同时测量记录原始地面标高。

2、场地规划规划好场内行车路线，出土出渣线路，布置稳定液制作、存放位置，布设好排浆、排水管沟，场地3、护筒埋设(1)、根据桩径选用厚度不小于10mm钢板制作不小于钻头直径200mm的钢护筒。

旋挖灌注桩施工技术交底记录日期：XXXX年XX月XX日地点：施工现场施工单位：XXXXX公司参与人员：1.XXX（监理单位代表）2.XXX（设计单位代表）3.XXX（监督单位代表）4.XXX（施工标段负责人）5.XXX（监管部门代表）一、前期准备工作交底：1.施工方案：详细介绍采用旋挖灌注桩施工方法的原因，包括施工工艺、步骤、安全预防措施等，并对各方进行了解答。

2.设备准备：介绍旋挖钻机的型号、参数、配置，并对其操作方法和维护保养进行了讲解。

3.材料准备：详细介绍所需灌注桩钢筋、钢模板等材料的品种、规格和数量，并对存储、保护要求进行了说明。

二、灌注桩施工工艺交底：1.桩位勘测：介绍桩位勘测方法、标高控制要求等，并强调勘测的准确性对于施工的重要性。

2.桩基开挖：介绍挖掘施工的工艺流程、施工要求和注意事项，包括挖掘桩孔的深度、直径和垂直度要求等。

3.钢筋布设：详细介绍钢筋的规格、布置要求、焊接方式以及钢筋与桩基质混凝土的粘结要求等内容。

4.钢模板安装：介绍钢模板的安装要求、操作方法以及防漏水措施等，并对拆除和清理的程序进行了说明。

5.灌注浆液：详细介绍灌注浆液的配合比例、施工流程、浆液的搅拌和泵送要求等，并指出浆液浓度和流动性对灌注质量的重要影响。

6.长桩施工：介绍特长桩灌注施工的工艺和安全措施等要求，并对施工现场的支护和扩孔技术进行了说明。

7.短桩施工：详细介绍短桩施工的工艺方法、材料要求以及振捣规范等，并强调短桩与相邻桩体的连接要求。

三、安全生产交底：1.施工现场安全：明确安全责任制度、安全防护措施、施工人员的安全教育和培训等，并对施工现场的五大安全重点进行了强调。

2.基坑支护：介绍基坑支护的方法和工艺要求，并对支护结构的监测和维护进行了说明。

3.设备操作安全：详细介绍旋挖钻机的操作规程、事故防范措施和常见故障处理方法等。

4.高温作业防护：对夏季作业中可能出现的高温作业风险和防护对策进行了说明。

干作业螺旋钻孔成孔灌注桩施工安全技术交底为了保障工人的安全、减少施工事故的发生，我们在施工前要进行安全技术交底，保证每个工人都对施工工艺、注意事项有清晰的认识。

1. 施工现场安全1.1 工作位置的布局应合理、整洁、通透，施工过程中应保证施工现场干净、整洁，无且不必要的杂物堆放。

1.2 在施工现场设置安全警示标志，包括“禁止通行”、“禁止吸烟”、“穿戴安全帽及安全鞋”等警示标志。

1.3 制定应急预案，配备应急设施、抢救用具，及时处理意外事故。

1.4 拆除配合方防护措施时，需要制定方案，进行必要的保护措施，防止造成伤害。

2. 螺旋钻孔机操作安全2.1 检查操作人员是否配戴好安全帽、安全鞋。

2.2 检查施工现场周围是否有人员作业，是否有其他危险物品。

2.3 熟练掌握螺旋钻孔机的操作规程，并进行必要的维护和检修工作。

2.4 家具螺旋钻机起钻前，要对起钻区域进行坚硬地质成分的判断，不要在软土层或液态杂物中操作，钻孔过程中要随时调节螺杆的深度，细心观察钻孔的深度和其他特征。

3. 灌注桩施工安全3.1 在进行灌注桩施工时，进行现场勘查，确定施工孔的深度，根据勘探数据对灌注桩进行加固加强。

3.2 选用合适的灌注材料，在灌注桩固化前，要求施工人员在灌注孔进行必要的试验。

3.3 灌注桩在进行固化时，应进行预备和定期的检查，保证灌注桩正常固化，防止塌方事故的发生。

4. 注意事项4.1 在进行施工前，要对所有参与施工的人员进行技术交底，确保工人对施工工艺、注意事项等有清晰的认识。

4.2 施工现场要有专家进行现场监督和检查，及时发现问题、纠正错误、整改缺陷，保证施工的顺利进行。

4.3 灌注桩施工完毕后，要进行专业机构的验收，确保灌注桩的质量符合国家标准，经过验收才能交付使用。

以上就是我们的干作业螺旋钻孔成孔灌注桩施工安全技术交底，希望大家在施工中能够时刻注意安全，不断提高工人安全意识和安全行为规范，减少工伤事故的发生。

技术交底记录
承包单位：中交隧道工程局有限公司合同号： CP02 监理单位：吉林省天达工程咨询监理有限责任公司编号：
技术交底记录
承包单位：中交隧道工程局有限公司合同号： CP02 监理单位：吉林省天达工程咨询监理有限责任公司编号：
技术交底记录
承包单位：中交隧道工程局有限公司合同号： CP02 监理单位：吉林省天达工程咨询监理有限责任公司编号：
技术交底记录
承包单位：中交隧道工程局有限公司合同号： CP02 监理单位：吉林省天达工程咨询监理有限责任公司编号：
技术交底记录
承包单位：中交隧道工程局有限公司合同号： CP02 监理单位：吉林省天达工程咨询监理有限责任公司编号：
技术交底记录
承包单位：中交隧道工程局有限公司合同号： CP02 监理单位：吉林省天达工程咨询监理有限责任公司编号：
技术交底记录
承包单位：中交隧道工程局有限公司合同号： CP02 监理单位：吉林省天达工程咨询监理有限责任公司编号：
技术交底记录
承包单位：中交隧道工程局有限公司合同号： CP02 监理单位：吉林省天达工程咨询监理有限责任公司编号：
技术交底记录
承包单位：中交隧道工程局有限公司合同号： CP02 监理单位：吉林省天达工程咨询监理有限责任公司编号：
技术交底记录
承包单位：中交隧道工程局有限公司合同号： CP02 监理单位：吉林省天达工程咨询监理有限责任公司编号：
GL2-05京哈高速公路四平至长春段改扩建工程建设项目
技术交底记录
承包单位：中交隧道工程局有限公司合同号： CP02 监理单位：吉林省天达工程咨询监理有限责任公司编号：。

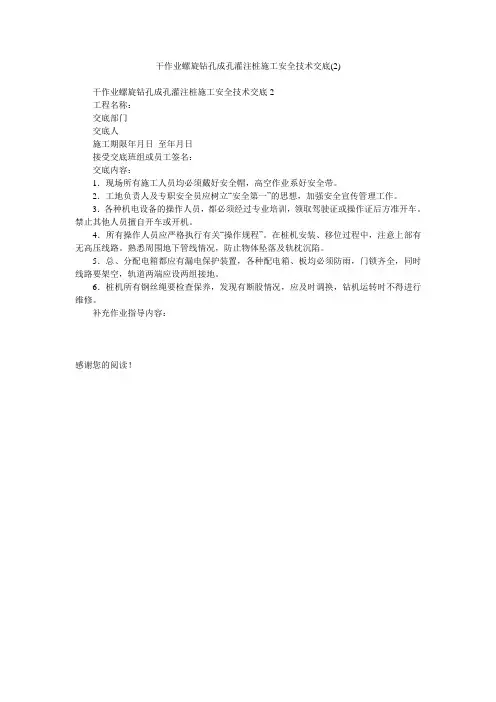

干作业螺旋钻孔成孔灌注桩施工安全技术交底(2)
干作业螺旋钻孔成孔灌注桩施工安全技术交底2
工程名称：
交底部门
交底人
施工期限年月日至年月日
接受交底班组或员工签名：
交底内容：
1．现场所有施工人员均必须戴好安全帽，高空作业系好安全带。

2．工地负责人及专职安全员应树立“安全第一”的思想，加强安全宣传管理工作。

3．各种机电设备的操作人员，都必须经过专业培训，领取驾驶证或操作证后方准开车。

禁止其他人员擅自开车或开机。

4．所有操作人员应严格执行有关“操作规程”。

在桩机安装、移位过程中，注意上部有无高压线路。

熟悉周围地下管线情况，防止物体坠落及轨枕沉陷。

5．总、分配电箱都应有漏电保护装置，各种配电箱、板均必须防雨，门锁齐全，同时线路要架空，轨道两端应设两组接地。

6．桩机所有钢丝绳要检查保养，发现有断股情况，应及时调换，钻机运转时不得进行维修。

补充作业指导内容：
感谢您的阅读！。

旋挖桩施工技术交底记录时间：2024年10月15日地点：施工现场参会人员：项目经理：李先生工程师：王先生施工队长：张先生旋挖桩操作工：刘先生会议议程：1.旋挖桩的基本原理和工作原理2.旋挖桩施工前的准备工作3.旋挖桩施工中的注意事项4.旋挖桩施工安全措施5.其他需要交底的事项会议详情：1.旋挖桩的基本原理和工作原理：旋挖桩是一种常用的地基处理方法，适用于各种土层。

旋挖桩是通过旋转钻杆和桩体自身重力，将土层切削、破碎，然后将挖出的土层提升至地面。

旋挖桩施工时，首先在设计位置钻一个孔，然后把土层挖掉，再用混凝土填充孔洞以形成桩体。

2.旋挖桩施工前的准备工作：a.确定桩基的设计方案和尺寸，根据设计要求选择合适的旋挖桩机。

b.对施工现场进行勘测，了解地下管线、地质情况等，避免施工过程中的意外情况。

c.检查旋挖桩机的工作状态，确保设备完好、操作灵活。

d.准备好所需的工具、材料和设备，包括钻杆、桩模、混凝土输送设备等。

3.旋挖桩施工中的注意事项：a.桩的位置和尺寸应符合设计要求，避免因施工不当导致桩基质量不达标。

b.在挖孔过程中，要随时观察土层情况，特别是遇到较硬的土层时，要及时调整钻机的转速和挤土压力，确保土层被充分打散。

c.同时，要防止孔口坍塌，及时进行支护。

d.在打桩过程中，要根据设计要求控制桩长和桩径，严禁因操作不当导致桩身受损。

e.打桩完毕后，应及时检查桩头和桩身的质量，确保桩体符合设计要求。

4.旋挖桩施工安全措施：a.在施工现场设置明显的安全警示标志，包括施工警告标志、禁止入内标志等。

b.所有参与施工的人员必须佩戴好安全帽、安全鞋等个人防护用品。

c.操作人员必须熟悉旋挖桩机的使用方法和操作规程，严禁操作人员擅自更改机器参数。

d.施工现场必须保持整洁，禁止乱堆放物品，避免发生意外。

5.其他需要交底的事项：a.每天施工前，应进行旋挖桩机的检查和维护，确保设备正常运行。

b.施工过程中要注意节约能源，合理使用机器设备。

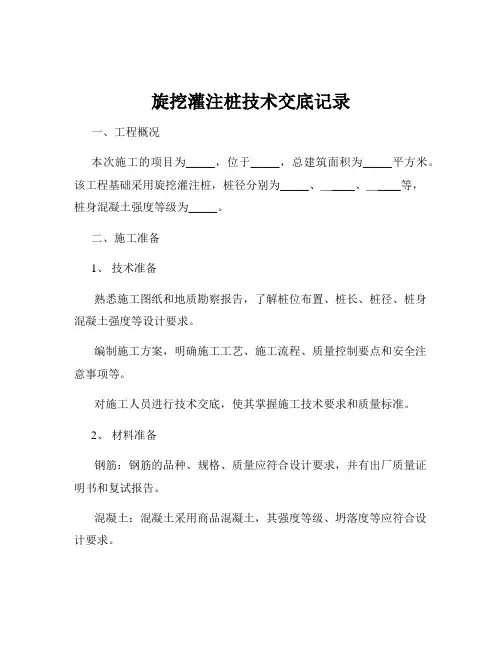

旋挖灌注桩技术交底记录一、工程概况本次施工的项目为_____，位于_____，总建筑面积为_____平方米。

该工程基础采用旋挖灌注桩，桩径分别为_____、＿____、＿____等，桩身混凝土强度等级为_____。

二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求。

编制施工方案，明确施工工艺、施工流程、质量控制要点和安全注意事项等。

对施工人员进行技术交底，使其掌握施工技术要求和质量标准。

2、材料准备钢筋：钢筋的品种、规格、质量应符合设计要求，并有出厂质量证明书和复试报告。

混凝土：混凝土采用商品混凝土，其强度等级、坍落度等应符合设计要求。

护筒：护筒采用钢板制作，其内径应比桩径大 200mm 左右，长度根据地质情况确定。

3、机械设备准备旋挖钻机：根据桩径、桩长和地质条件选择合适型号的旋挖钻机。

吊车：用于吊运钢筋、混凝土等材料。

电焊机：用于钢筋的焊接。

泥浆泵：用于泥浆循环。

4、现场准备平整场地，清除障碍物，确保施工场地畅通。

测量放线，确定桩位，并设置好控制桩。

挖设泥浆池和沉淀池，保证泥浆的循环和排放。

三、施工工艺流程1、测量放线根据设计图纸和控制桩，使用全站仪或经纬仪进行桩位测量放线，确定桩位中心，并在桩位四周设置护桩，以便在施工过程中随时复核桩位。

2、埋设护筒护筒采用挖坑法埋设，护筒底部和四周应回填粘性土，并分层夯实，护筒中心与桩位中心的偏差不得大于 50mm，护筒的倾斜度不得大于1%。

3、钻机就位旋挖钻机就位时，应保持平稳，不发生倾斜、位移，钻头中心与桩位中心的偏差不得大于 50mm。

4、钻进成孔钻进时，应根据地质情况控制钻进速度和钻进压力，避免塌孔、缩径等质量问题。

钻进过程中，应及时清理孔口积土，保持孔口清洁。

当钻进至设计深度后，应进行清孔，清孔后的孔底沉渣厚度不得大于 50mm。

5、钢筋笼制作与安装钢筋笼在加工场地集中制作，主筋采用焊接连接，箍筋采用绑扎连接。

旋挖灌注桩(钻孔灌注桩)技术交底记录范本一：一：技术交底目的：本次技术交底的目的是为了确保旋挖灌注桩（钻孔灌注桩）施工过程中的技术要求和安全操作的全面执行。

二：文档涉及附件：1. 实施方案2. 设备清单3. 施工图纸4. 质量检测报告三：关键施工步骤：1. 设备准备a. 确保旋挖灌注桩机的正常运行，并检查液压系统、转向系统、主轴轴承等相关设备是否正常。

b. 检查现场通风、供电等相关安全设施是否齐全并正常运行。

2. 钻孔操作a. 调整旋挖灌注桩机的井筒和钻具，以适应具体的地质情况。

b. 按照设计要求，合理设置钻孔的直径和深度，并进行钻孔操作。

c. 在钻孔过程中，根据需要进行取心、化探等相关检测工作。

3. 灌注混凝土a. 准备混凝土材料和搅拌设备，并进行混凝土的搅拌。

b. 将混凝土输送至钻孔孔口，并进行灌注操作。

c. 在灌注过程中，注意控制混凝土的流动速度和孔壁的支撑情况。

四：安全注意事项：1. 操作人员必须穿戴好相关安全装备，包括安全帽、安全鞋、防护眼镜等。

2. 操作人员必须熟知旋挖灌注桩机的操作规程，并按照相应程序进行操作。

3. 严禁操作人员在旋挖灌注桩机周围进行闲逛或嬉戏，以免发生意外事故。

五：法律名词及注释：1. 施工方：指承担旋挖灌注桩施工的单位或个人。

2. 设计要求：指根据工程项目的具体情况，对旋挖灌注桩的直径、深度等进行要求的设计要求。

3. 混凝土：指由水泥、砂、石等材料混合而成的坚固材料，用于填充旋挖灌注桩孔。

范本二：一：技术交底目的：本次技术交底的目的是为了详细介绍旋挖灌注桩（钻孔灌注桩）的施工过程和相关技术要求，确保施工人员能够正确理解并严格执行。

二：文档涉及附件：1. 实施方案2. 设备清单3. 施工图纸4. 质量检测报告三：关键施工步骤：1. 设备准备a. 检查旋挖灌注桩机的液压系统、转向系统、主轴轴承等关键设备的运行情况，确保正常运转。

b. 检查施工现场的通风、供电等安全设施，确保齐全并正常运行。
