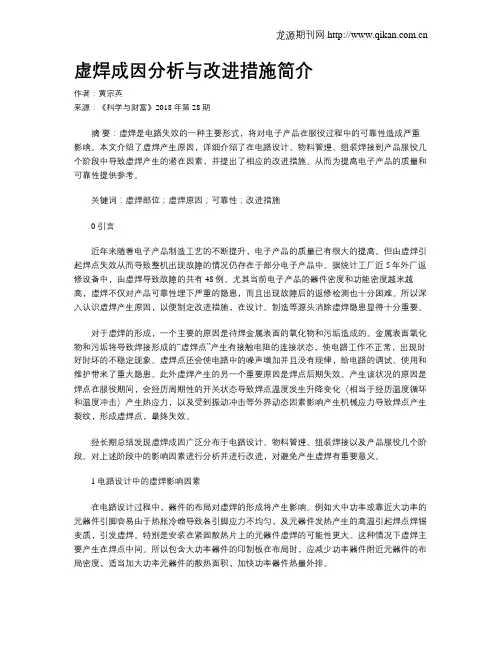

虚焊成因分析与改进措施简介作者：黄宗英来源：《科学与财富》2018年第28期摘要：虚焊是电路失效的一种主要形式，将对电子产品在服役过程中的可靠性造成严重影响。
本文介绍了虚焊产生原因，详细介绍了在电路设计、物料管理、组装焊接到产品服役几个阶段中导致虚焊产生的潜在因素，并提出了相应的改进措施。
从而为提高电子产品的质量和可靠性提供参考。
关键词：虚焊部位；虚焊原因；可靠性；改进措施0 引言近年来随着电子产品制造工艺的不断提升，电子产品的质量已有很大的提高。
但由虚焊引起焊点失效从而导致整机出现故障的情况仍存在于部分电子产品中。
据统计工厂近5年外厂返修设备中，由虚焊导致故障的共有48例。
尤其当前电子产品的器件密度和功能密度越来越高，虚焊不仅对产品可靠性埋下严重的隐患，而且出现故障后的返修检测也十分困难。
所以深入认识虚焊产生原因，以便制定改进措施，在设计、制造等源头消除虚焊隐患显得十分重要。
对于虚焊的形成，一个主要的原因是待焊金属表面的氧化物和污垢造成的。
金属表面氧化物和污垢将导致焊接形成的“虚焊点”产生有接触电阻的连接状态，使电路工作不正常，出现时好时坏的不稳定现象。
虚焊点还会使电路中的噪声增加并且没有规律，给电路的调试、使用和维护带来了重大隐患。
此外虚焊产生的另一个重要原因是焊点后期失效。
产生该状况的原因是焊点在服役期间，会经历周期性的开关状态导致焊点温度发生升降变化（相当于经历温度循环和温度冲击）产生热应力，以及受到振动冲击等外界动态因素影响产生机械应力导致焊点产生裂纹，形成虚焊点，最终失效。
经长期总结发现虚焊成因广泛分布于电路设计、物料管理、组装焊接以及产品服役几个阶段。
对上述阶段中的影响因素进行分析并进行改进，对避免产生虚焊有重要意义。
1 电路设计中的虚焊影响因素在电路设计过程中，器件的布局对虚焊的形成将产生影响。
例如大中功率或靠近大功率的元器件引脚容易由于热胀冷缩导致各引脚应力不均匀，及元器件发热产生的高温引起焊点焊锡变质，引发虚焊。
焊接电路板虚焊问题点及解决方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、虚焊问题点分析。
虚焊是电路板焊接过程中常见的问题，主要表现为焊点与焊接面之间存在空隙或者未完全粘合。

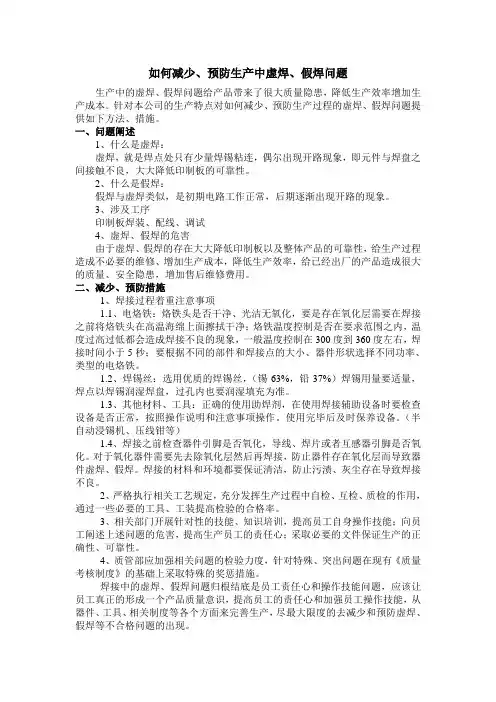

如何减少、预防生产中虚焊、假焊问题生产中的虚焊、假焊问题给产品带来了很大质量隐患，降低生产效率增加生产成本。
针对本公司的生产特点对如何减少、预防生产过程的虚焊、假焊问题提供如下方法、措施。
一、问题阐述1、什么是虚焊：虚焊，就是焊点处只有少量焊锡粘连，偶尔出现开路现象，即元件与焊盘之间接触不良，大大降低印制板的可靠性。
2、什么是假焊：假焊与虚焊类似，是初期电路工作正常，后期逐渐出现开路的现象。
3、涉及工序印制板焊装、配线、调试4、虚焊、假焊的危害由于虚焊、假焊的存在大大降低印制板以及整体产品的可靠性，给生产过程造成不必要的维修、增加生产成本，降低生产效率，给已经出厂的产品造成很大的质量、安全隐患，增加售后维修费用。
二、减少、预防措施1、焊接过程着重注意事项1.1、电烙铁：烙铁头是否干净、光洁无氧化，要是存在氧化层需要在焊接之前将烙铁头在高温海绵上面擦拭干净；烙铁温度控制是否在要求范围之内，温度过高过低都会造成焊接不良的现象，一般温度控制在300度到360度左右，焊接时间小于5秒；要根据不同的部件和焊接点的大小、器件形状选择不同功率、类型的电烙铁。
1.2、焊锡丝：选用优质的焊锡丝，（锡63%，铅37%）焊锡用量要适量，焊点以焊锡润湿焊盘，过孔内也要润湿填充为准。
1.3、其他材料、工具：正确的使用助焊剂，在使用焊接辅助设备时要检查设备是否正常，按照操作说明和注意事项操作。
使用完毕后及时保养设备。
（半自动浸锡机、压线钳等）1.4、焊接之前检查器件引脚是否氧化，导线、焊片或者互感器引脚是否氧化。
对于氧化器件需要先去除氧化层然后再焊接，防止器件存在氧化层而导致器件虚焊、假焊。
焊接的材料和环境都要保证清洁，防止污渍、灰尘存在导致焊接不良。
2、严格执行相关工艺规定，充分发挥生产过程中自检、互检、质检的作用，通过一些必要的工具、工装提高检验的合格率。
3、相关部门开展针对性的技能、知识培训，提高员工自身操作技能；向员工阐述上述问题的危害，提高生产员工的责任心；采取必要的文件保证生产的正确性、可靠性。
解决虚焊的方法
虚焊的主要原因有以下几个方面：
1. 加热不足：加工工艺要求的焊接温度不足，导致焊接材料溶解不够，所以会出现虚焊现象。
2. 熔化时间短：熔化时间太短，焊接时间太短，没有让焊接金属有足够的时间来完成焊接，所以会出现虚焊现象。
3. 松动：膨胀金属层和被焊金属材料容易松动，使焊接温度下降，导致焊接时间延长，熔化金属溶解不够，所以出现虚焊的现象。
4. 熔融池错位：由于焊接接头封口以及工艺定义中焊缝的形状，熔融池会错位，焊接材料就不能很好的溶解，从而出现虚焊现象。
为了解决虚焊问题，可以采取以下方法：
1. 调整焊机参数：控制焊接速度，加大功率、电流和焊接时间，以确保焊接温度稳定，保证焊接材料的溶解度；
2. 提高焊接技术：熟悉焊接工艺，熟悉焊接熔接技术，提高焊接的技术水平，
从金属的毛坯到焊接；
3. 选择恰当的焊材：根据工件材料的性能和焊接技术要求，选择恰当的焊材；
4. 更换错误焊材：如果选择了不适用的焊材，更换一种适用的；
5. 检查焊材粘度：焊材老化过久容易出现虚焊，所以应及时检查焊材的散点粘度来改善虚焊现象；
6. 更换加工台：如果焊接加工台表面有凹凸不平的情况，也会影响焊接质量，应及时更换平整的加工台。
