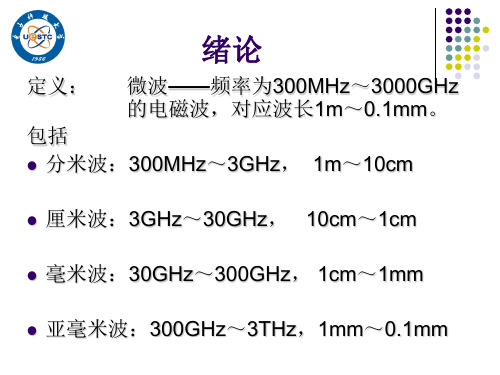

《微波技术基础》课程学习知识要点第一章 学习知识要点1．微波的定义— 把波长从1米到0.1毫米范围内的电磁波称为微波。
微波波段对应的频率范围为: 3×108Hz ～3×1012Hz 。
在整个电磁波谱中，微波处于普通无线电波与红外线之间，是频率最高的无线电波，它的频带宽度比所有普通无线电波波段总和宽10000倍。
一般情况下，微波又可划分为分米波、厘米波、毫米波和亚毫米波四个波段。
2．微波具有如下四个主要特点：1) 似光性、2) 频率高、3) 能穿透电离层、4) 量子特性。
3．微波技术的主要应用：1) 在雷达上的应用、2) 在通讯方面的应用、3) 在科学研究方面的应用、4) 在生物医学方面的应用、5) 微波能的应用。
4．微波技术是研究微波信号的产生、传输、变换、发射、接收和测量的一门学科，它的基本理论是经典的电磁场理论，研究电磁波沿传输线的传播特性有两种分析方法。
一种是“场”的分析方法，即从麦克斯韦方程出发，在特定边界条件下解电磁波动方程，求得场量的时空变化规律，分析电磁波沿线的各种传输特性；另一种是“路”的分析方法，即将传输线作为分布参数电路处理，用克希霍夫定律建立传输线方程，求得线上电压和电流的时空变化规律，分析电压和电流的各种传输特性。
第二章 学习知识要点1. 传输线可用来传输电磁信号能量和构成各种微波元器件。
微波传输线是一种分布参数电路，线上的电压和电流是时间和空间位置的二元函数，它们沿线的变化规律可由传输线方程来描述。
传输线方程是传输线理论中的基本方程。
2. 均匀无耗传输线方程为()()()()d U z dz U z d I z dzI z 2222220-=-=ββ 其解为 ()()()U z A e A e I z Z A e A e j z j zj z j z=+=---120121ββββ 对于均匀无耗传输线,已知终端电压U 2和电流I 2，则:对于均匀无耗传输线,已知始端电压U 1和电流I 1，则:()()⎪⎭⎪⎬⎫+=+= sin cos sin cos 022022Z z jU z I z I z Z jI z U z U ββββ其参量为 Z L C 000=，βπλ=2p ，v v p r =0ε，λλεp r=03. 终端接的不同性质的负载，均匀无耗传输线有三种工作状态： (1) 当Z Z L =0时，传输线工作于行波状态。

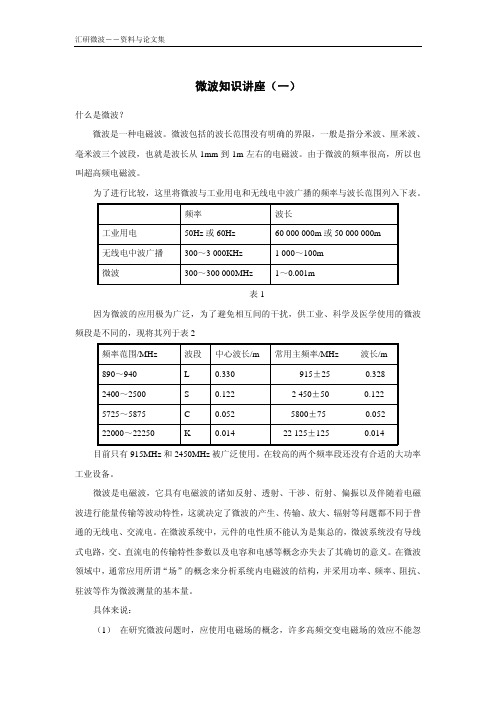

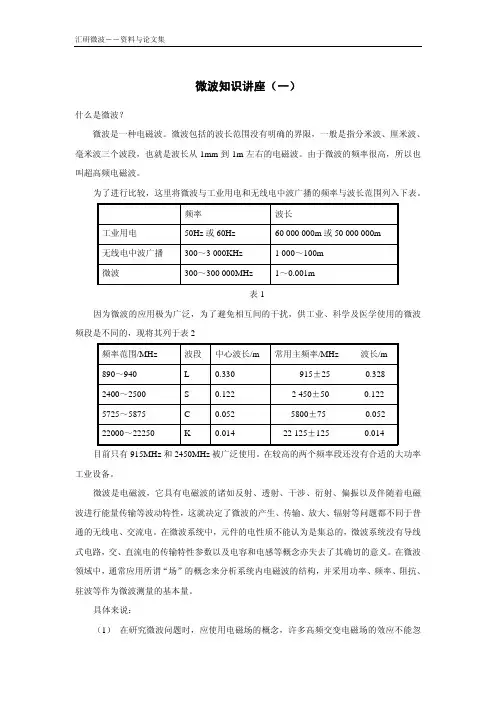

微波知识讲座（一）什么是微波？微波是一种电磁波。
微波包括的波长范围没有明确的界限，一般是指分米波、厘米波、毫米波三个波段，也就是波长从1mm到1m左右的电磁波。
由于微波的频率很高，所以也叫超高频电磁波。
为了进行比较，这里将微波与工业用电和无线电中波广播的频率与波长范围列入下表。
频率波长工业用电 50Hz或60Hz 60 000 000m或50 000 000m无线电中波广播 300～3 000KHz 1 000～100m微波 300～300 000MHz 1～0.001m表1因为微波的应用极为广泛，为了避免相互间的干扰，供工业、科学及医学使用的微波频段是不同的，现将其列于表2频率范围/MHz 波段中心波长/m 常用主频率/MHz 波长/m0.330 915±25 0.328890～940 L450±50 0.122 2400～2500 S0.122 20.052 5800±75 0.0525725～5875 C125±125 0.014 22000～22250 K 0.014 22目前只有915MHz和2450MHz被广泛使用。
在较高的两个频率段还没有合适的大功率工业设备。
微波是电磁波，它具有电磁波的诸如反射、透射、干涉、衍射、偏振以及伴随着电磁波进行能量传输等波动特性，这就决定了微波的产生、传输、放大、辐射等问题都不同于普通的无线电、交流电。
在微波系统中，元件的电性质不能认为是集总的，微波系统没有导线式电路，交、直流电的传输特性参数以及电容和电感等概念亦失去了其确切的意义。
在微波领域中，通常应用所谓“场”的概念来分析系统内电磁波的结构，并采用功率、频率、阻抗、驻波等作为微波测量的基本量。
具体来说：（1）在研究微波问题时，应使用电磁场的概念，许多高频交变电磁场的效应不能忽略。
例如微波的波长和电路的直径已是同一数量级，位相滞后现象已十分明显，这一点必须加以考虑。
橹电场的爲斯足理及徽茨方咨…教案教师所在学院：信息与通信工程学院通信网中心教师姓名：乔耀军课程名称：电磁场与微波技术授课学院：国际学院授课班级：电信工程及管理专业，07B01, 07B02, 07B03班授课题目：静电场的高斯定理及散度方程1.教学目的:1）了解高斯定理及散度方程的推导过程；2）理解高斯定理及散度方程的物理意义；3）掌握利用高斯定理求解具有对称性的场分布问题的方法和技巧。
2.教学内容及过程：1）通过复习在大学物理中学过的库伦定律、叠加原理、和电场强度的内容，使学生能回顾起已经学过的基础知识。
（10分钟）库伦定律：是最基本的试验定律，咯册厲描述真空中2个静止的点电荷之间的作用力，与其距离的平方成反比，与2个电荷的带电量成正比。
电荷1对电荷2的作用力的方向由电荷1指向电荷2。
强调：库伦力的实际方向还要结合两个电荷带电量的代数符号；勺为真空中的介电常数，如果不是真空，就用相应介质的介电常数£来代替爲=s俱“R；库伦定律与万有引力定律4兀匕• R-形式上相同，二者都是自然界中基本的试验定律。
（板书：在黑板的左侧上边写出库伦定律公式）。
叠加原理：实验定律，离散电荷丘连续电荷恥蛊J執库伦定律给出了2个点电荷之间的作用力，描述出一个电荷对置于其周围的另外一个电荷有力的作用。
但是，这个力是如何（Howto ）作用的？（板书：在库伦定律边上写出How to?）引入场的概念，是通过“场”来作用的，场是一种客观存在的物质。
那么一个电荷对置于其周围的另外的带电体有多大（How much ）的作用力？（板书写上How much?）人们定义了一个新的场量：电场强度: Electro - static force F on test charge qTest Charge q（板书：把此公式写到库伦力的下面），电场场强度等于单位电荷受到的电场力。
真空中点电荷周围的电场强度—•-耳。
（板书：把此公式写到电场强度公式的下面）。
