隔离开关的作用、分类与维护 图文 民熔

隔离开关1、运行分析1.1根据安装地址的不同，高压隔离开关分为室外型和室内型。

按极数可分为三极型和单极型。

操作时，应密切注意隔离开关自身的工作电流和电压。

如果工作电压超过额定电压，容易造成瓷瓶放电。

加热程度与运行电流密切相关，也与其外观变形有关。

现场操作规程要求隔离开关的工作温度控制在70℃以内。

由于专用灭火装置尚未设置，故仅限于隔离开关的具体应用。

这些方面可以应用（1）无问题的避雷器与电压互感器合并牵引；（2）经设备管理部门批准，220kV及以下电压等级母线电流应闭合并拉闸；（3）无问题的变压器中性点接地开关应分合。

（4）合上小于5a的空载引线，并控制吸合励磁电流在空载变压器电流值2A以下；（5）经设备管理单位批准，接入母线回路电流；（6）拉合220kV以下等电位回路电流。

但是，必须采用避免开关在回路中分闸的策略。

1.2操作注意事项（1）闸刀开关接通时严禁带电；（2）防止使用接地开关和断路器；（3）应严格控制隔离开关的故障电流、合闸和牵引负荷电流。

当开关接通或断开时，必须在切断负载时立即切断负载。

操作隔离开关前，必须将断路器的某一控制电源投入运行。

只有断路器打开接地闸刀开关，拔下接地线，打开开关，才能停止送电。

在输电过程中，先组合母线侧开关，再组合负荷侧开关。

停电时，顺序改变。

为保证工作人员的安全，操作闸刀开关时采用远程操作方式，如远程电气控制出现故障，应在现场完成电气操作。

当两者都难以工作时，必须按解锁方案进行。

经批准后，可手动操作闸刀开关。

在操作过程中，分析传统机构的运行声音，看是否有异常情况，整个过程是否能完成。

此外，三相能否同时完成，其位置能否精确控制也需要高度关注。

手动操作隔离开关时，必须戴绝缘手套。

在雨天，需要绝缘罩和带防雨罩的绝缘靴。

手动控制闸刀开关时，动作要灵活，即将结束时要防止冲击。

合上闸刀开关后，检查接触面的完整性。

手动关闭闸刀开关时，需要在刀片离开刀口后迅速加速灭弧。

拉开以后，对分开的角度进行检查，看是否存在问题。

隔离开关1开关功能：开关又称断路器，在电路中起“断开”和“闭合”电路的作用。

与下面的隔离开关相比，具有分断电流的能力，即能带负荷动作，“不怕”燃弧；2隔离开关的作用：起到“分”和“合”回路中的作用。

与上述开关相比，它没有电流分断能力，即不能带负荷动作，“怕”燃弧；只能与上述开关配合使用，但其特殊的“外露”结构能让人看到电路是否在外开路，在维护点的功能时“明显”断开；隔离开关推荐品牌：民熔电气三。

隔离开关的作用：是隔离开关；4接地开关的作用：结构为隔离开关，但与隔离开关的用途不同，就像客车拉人，货车拉货物。

接地闸刀开关用于接地。

检修时，主回路通过开关接地，使人可以到主回路进行检修，目的是保证安全；5接地线的作用：对于没有接地闸刀开关的地方，人们还想上去做维修工作，所以需要用人工接地设备将主电路接地。

这种人工接地设备是接地线，一般由25平方毫米以上的绝缘铜铰线制成，头部有一个密封地线的专用吊钩，下面有一个专用的钢制钻杆进行接地；6接触器功能：低压系统中常用，相当于开关，但一般开关不能频繁动作。

该设备操作频繁，操作控制灵活，广泛应用于低压系统；7断路器的功能：它是一个开关。

隔离开关的作用：隔离开关是一种断口可靠的开关，分断间隙的绝缘和相间绝缘足够可靠，既可以在有电压但无负载的情况下接通和断开线路，也可以接通或断开短的空载线路，电压互感器和容量有限的空载变压器。

1隔离开关主要用于将配电装置中的断电部分与带电部分可靠隔离，以保证检修工作的安全。

2所有触点都暴露在空气中，并有明显的断开点。

隔离开关没有灭弧装置，不能用于切断负载电流或短路电流。

否则，在高压作用下，断开点会产生强电弧，很难自行熄灭，甚至引起闪络（相间短路或相对地短路），烧毁设备，危及人身安全，称为“带负”“拉闸”严重事故。

隔离开关也可用于某些开关操作，以改变系统的操作模式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

隔离开关隔离开关主要用于隔离电路。

分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。

隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。

但是，隔离开关必须是动态和稳定的。

隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。

逆向维修设备的力系是隔离的，以确保人员和设备的安全。

（2）隔离开关与断路器配合切换操作，改变操作方式。

（3）用于切断小电流回路和旁路（回路）电流。

（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。

但必须在计算满足隔离开关条件和有关调度规定后才能进行。

隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。

M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。

主要用于隔离开关与同级断路器联动操作的场合。

M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。

隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。

如图1.1所示。

图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。

按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。

如图1 .2所示。

图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。

图1.3隔离开关组成方框图。

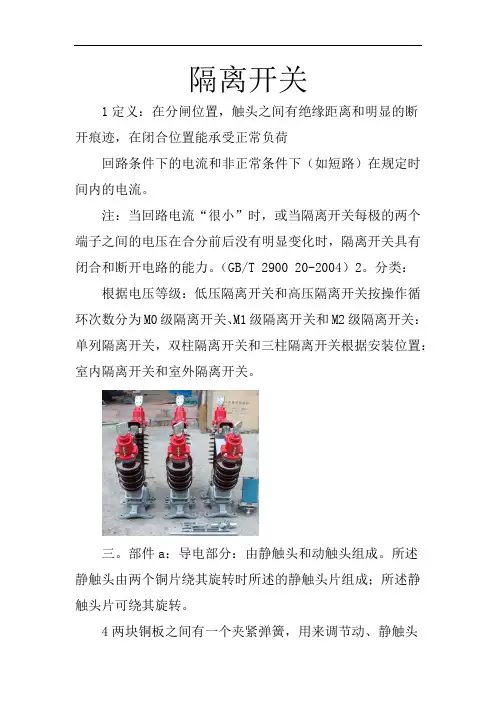

隔离开关1定义：在分闸位置，触头之间有绝缘距离和明显的断开痕迹，在闭合位置能承受正常负荷回路条件下的电流和非正常条件下（如短路）在规定时间内的电流。

注：当回路电流“很小”时，或当隔离开关每极的两个端子之间的电压在合分前后没有明显变化时，隔离开关具有闭合和断开电路的能力。

（GB/T 2900 20-2004）2。

分类：根据电压等级：低压隔离开关和高压隔离开关按操作循环次数分为M0级隔离开关、M1级隔离开关和M2级隔离开关：单列隔离开关，双柱隔离开关和三柱隔离开关根据安装位置：室内隔离开关和室外隔离开关。

三。

部件a：导电部分：由静触头和动触头组成。

所述静触头由两个铜片绕其旋转时所述的静触头片组成；所述静触头片可绕其旋转。

4两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。

同时，当两块铜板在同一方向交叉电流时，会产生相互吸引的电动势，从而增加接触压力，提高运行可靠性。

触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。

b：绝缘部分：两套支撑动、静触头的瓷瓶，以及瓷绝缘棒形绝缘子。

它的作用是将运动触点与传动部分隔离。

c：传动部分：主轴、曲柄臂、杆式绝缘子等。

d：底座：由钢架组成。

支撑动静触头的瓷瓶和传动轴固定在底座上。

底座用于接地。

4本型号及说明书中所述的高压隔离开关一般是指额定电压1kv及以上的高压隔离开关。

本机组使用的隔离开关一般为gw13和gn19系列。

常用的室内隔离开关有gn19-12/400、gn19-35/630、gn19-40.5/630、gn19-10/400、gn19-20/400、gn19-10/630、gn19-20/630；室外常用的隔离开关有gw13-72.5/630、gw13-72.5/1250、gw13-126/630、gw12-126/1250各技术参数的含义：第一：G为隔离开关；第二为设备安装地点；第三为设计序号，19系列、13系列；第四为工作电压等级，以kV为单位；第五为额定电流，以a为单位。
