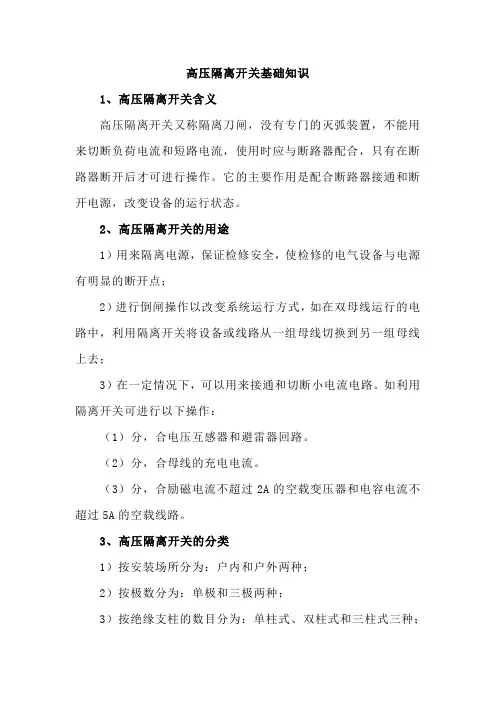

高压隔离开关基础知识1、高压隔离开关含义高压隔离开关又称隔离刀闸，没有专门的灭弧装置，不能用来切断负荷电流和短路电流，使用时应与断路器配合，只有在断路器断开后才可进行操作。
它的主要作用是配合断路器接通和断开电源，改变设备的运行状态。
2、高压隔离开关的用途1）用来隔离电源，保证检修安全，使检修的电气设备与电源有明显的断开点；2）进行倒闸操作以改变系统运行方式，如在双母线运行的电路中，利用隔离开关将设备或线路从一组母线切换到另一组母线上去；3）在一定情况下，可以用来接通和切断小电流电路。
如利用隔离开关可进行以下操作：（1）分，合电压互感器和避雷器回路。
（2）分，合母线的充电电流。
（3）分，合励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。
3、高压隔离开关的分类1）按安装场所分为：户内和户外两种；2）按极数分为：单极和三极两种；3）按绝缘支柱的数目分为：单柱式、双柱式和三柱式三种；4）按结构特点分为：闸刀式，螺旋式和插入式三种；5）按作用不同分为：带接地刀开关和不带接地刀开关两种；6）按配用的操纵机构分为：手动、电动和气动操作机构等类型。
4、高压隔离开关的结构隔离开关主要由支持底座、导电部分、绝缘子、传动机构和操动机构组成。
1）支持底座该部分的作用是起支持和固定作用，它将导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。
2）导电部分包括触头、闸刀、接线座，该部分的作用是传导电路中的电流。
3）绝缘子包括支持绝缘子、操作绝缘子，其作用是将带电部分和接地部分绝缘开来。
4）传动机构它的作用是接受操动机构的力矩，并通过拐臂、连杆、轴齿或是操作绝缘子，将运动传动给触头，以完成隔离开关的分、合闸动作。
5）操动机构与断路器操动机构一样，通过手动、电动、气动、液压向隔离开关的动作提供能源。
5、高压隔离开关的常见故障及处理1）拒绝分闸（1）隔离开关拒绝分闸的原因：冰冻引起拒分；传动机构卡滞；接触部分卡住。
高压隔离开关基础知识介绍1.高压隔离开关的定义●是一种结构比较简单的开关电器，是电网中重要的开关电器之一●由操作机构驱动本体刀闸进行分、合，分闸后形成明显的电路断开点●只能在电路断开的情况下进行分合闸操作，或接通及断开符合规定的小电流电路。
●没有专门的灭弧装置，不能用来开断负荷电流和短路电流，隔离开关通常与断路器配合使用2.高压隔离开关的作用隔离电源、保证安全电气设备检修时，用隔离开关将需要检修的电气设备与带电的电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。
分、合小电流隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流。
但具有一定的分、合小电感电流和电容电流的能力。
倒闸操作：隔离开关与断路器配合，可以用来进行某些切换操作，以改变系统的运行方式。
3.高压隔离开关的基本要求隔离开关应具有明显的断开点，易于鉴别设备是否与电网断开。
在隔离开关断开点之间应有可靠绝缘，即要求隔离开关断开点之间应有足够的距离，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪络的情况下，不致从断开点击穿而危及人身安全。
在运行中，会受到短路电流的热效应和电动力的作用，故它应具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重事故。
结构应尽可能简单，动作要可靠。
也带有接地刀闸的隔离开关必须有联锁机构，以保证先断开隔离开关后再合上接地刀闸先断开接地刃闸后再合上隔离开关的操作顺序4.高压隔离开关的基本结构导电部分包括触头、闸刀、接线座，主要起传导电路中的电流，关合和开断电路的作用。
■操动机构通过手动、电动等向隔离开关的动作提供能源、■传动机构由拐臂、联杆、轴齿或操作绝缘子组成。
接受操动机构的力矩，将运动传动给触头，以完成隔离开关的分、合闸动作。
■绝缘部分包括支持绝缘子和操作绝缘子。
实现带电部分和接地部分的绝缘。
■支持底座导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。

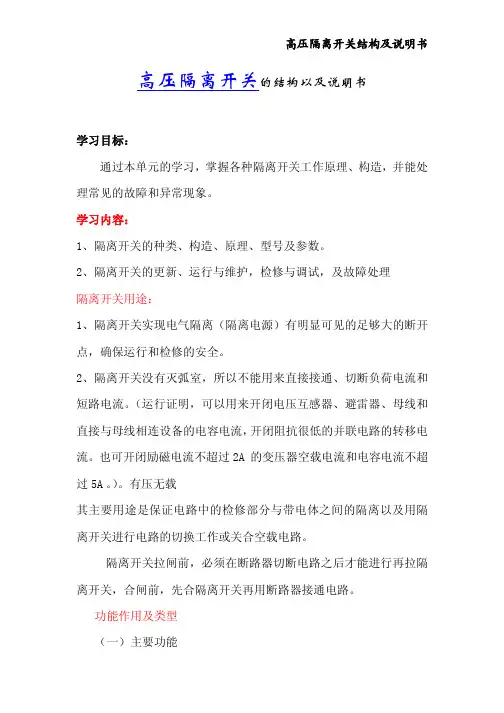

高压隔离开关的结构以及说明书学习目标：通过本单元的学习，掌握各种隔离开关工作原理、构造，并能处理常见的故障和异常现象。
学习内容：1、隔离开关的种类、构造、原理、型号及参数。
2、隔离开关的更新、运行与维护，检修与调试，及故障处理隔离开关用途：1、隔离开关实现电气隔离（隔离电源）有明显可见的足够大的断开点，确保运行和检修的安全。
2、隔离开关没有灭弧室，所以不能用来直接接通、切断负荷电流和短路电流。
（运行证明，可以用来开闭电压互感器、避雷器、母线和直接与母线相连设备的电容电流，开闭阻抗很低的并联电路的转移电流。
也可开闭励磁电流不超过2A的变压器空载电流和电容电流不超过5A。
）。
有压无载其主要用途是保证电路中的检修部分与带电体之间的隔离以及用隔离开关进行电路的切换工作或关合空载电路。
隔离开关拉闸前，必须在断路器切断电路之后才能进行再拉隔离开关，合闸前，先合隔离开关再用断路器接通电路。
功能作用及类型（一）主要功能1、在分闸时：高压隔离开关是明显显示出电路的断开，并保证触头间的开距符合电气距离。
2、在合闸时高压隔离开关能承载正常的工作额定电流及在规定时间内的短路故障电流。
（二）主要作用1、隔离电源：在电气设备停电或检修时，用隔离开关将需停电设备与电流隔离，形成明显可见的断开点，以保证工作人员和设备安全。
2 、倒闸操作（改变运行方式）：将运用中的电气设备进行三种形式状态（运行、备用、检修）下的改变，将电气设备由一种工作状态改变成另一种工作状态。
3、拉合无电流或小电流电路的设备高压隔离开关虽然没有特殊灭弧装置，但触头间的拉合速度及开距应具备小电流和拉长拉细电弧灭弧能力，对以下电路具备拉合。
（1）拉、合电压互感器与避雷器回路。
（2）拉、合空母线和直接与母线相连接设备的电容电流。
（3）拉、合励磁电流小于2A的空载变压器：一般电压为35kV，容量为1000KV A及以下变压器；电压为110kV容量为3200KV A及以下变压器。
