爱立信AXE 交换机内部log目录及内容

以下文档中以BSC4A的L YG0113小区为例：1、RLCFP:CELL=LYG0113; 该命令用于查询小区HSN、HOP、载频数量等该命令实际操作界面如下图所示：参数解释：CHGR:信道组号；SCTYPE: 子小区类型。

UL:表示UNDERLAID 子小区，一般是BCCH频点所在小区；OL:表示OVERLAID子小区。

SDCCH:需要的SDCCH/8数目；TN: 表示时隙编号，TN=2表示SDCCH在第2时隙发送；CBCH: 表示是否启用CBCH传输短消息，CBCH=YES时，表示SDCCH/8中的第2隙用作CBCH；CBCH=NO时，表示无SDCCH/8信道用作CBCH。

HSN:跳频序列号。

HOP:表示跳频状态，ON为开启跳频，OFF为不启用跳频。

DCHNO:绝对RF信道号。

具体分配为：0---124（GSM）、512---810（PCS1900）、512---885（DCS1800）。

除CHGR0最大允许15个DCHNO外，其余CHGR均最大允许16个DCHNO2、RLCPP:CELL=LYG0113; 该命令用于查询小区的功率该命令实际操作界面如下图所示：的输出功率，不包括天馈线的损耗和增益。

BCCH BSPWRB:控制信道发射机功率。

为的输出功率，不包括天馈线的损耗和增益。

非控制信道发射机功率。

为TCH BSPWRT:瓦。

，约为233DBM为最大发射功率。

MSTXPWR:33表示3、RLCRP:CELL=LYG0113; 该命令用于查询小区的干扰状况该命令实际操作界面如下图所示：CHRATE:表示信道速率，是全速率还是半速率STATE:该项表示时隙使用状态。

ICHBAND:该指标为时隙干扰带情况。

CHBAND:该小区的频段。

4、RLCXP:CELL=LYG0113; 该命令用于查询小区下行DTX状态DTXD：表示DTX是否开启，ON表示开启DTX功能，OFF表示未开启DTX功能。

5、RLDEP:CELL=LYG0113;该命令用于查询小区CGI、BSIC、BCCHNO等该命令实际操作界面如下图所示：接入允许保留块数AGBLK: ：复帧周期MFRMS GSM系统中的信号接收质量IRC：干扰抑制算法，可以提高 NCOMB.或COMB的类型。

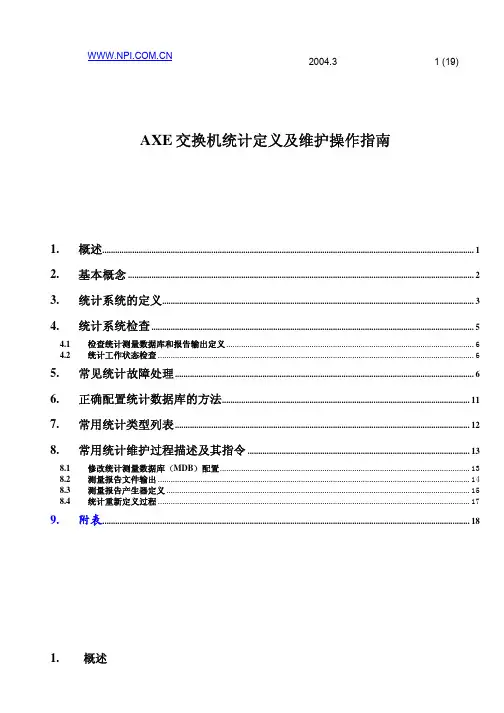

AXE交换机统计定义及维护操作指南1.概述 (1)2.基本概念 (2)3.统计系统的定义 (3)4.统计系统检查 (5)4.1检查统计测量数据库和报告输出定义 (6)4.2统计工作状态检查 (6)5.常见统计故障处理 (6)6.正确配置统计数据库的方法 (11)7.常用统计类型列表 (12)8.常用统计维护过程描述及其指令 (13)8.1修改统计测量数据库MDB配置 (13)8.2测量报告文件输出 (14)8.3测量报告产生器定义 (15)8.4统计重新定义过程 (17)9.附表 (18)1. 概述统计系统的正常工作是保障网络性能的基本前提本文档旨在为用户处理统计系统日常的维护工作提供指导性参考本文档对一些技术实施细节有所简化省略实际工作中请客户以ALEX中的操作手册为准2. 基本概念以下是本文档中涉及的统计系统中的一些基本概念及其说明-统计类型Object Type统计类型指交换机中可以进行对功能及应用情况进行统计的特定设备或者特定功能单元一个统计类型包括一整套统计计数器用来测量该统计类型特有的特性.-统计对象Object一个统计类型面向的对象将包括包括一个该类型对象的集合每一个涵盖于一个统计类型范畴内的对象称为统计对象每一个统计对象都对应一组该统计类型特有的统计计数器.-统计计数器Counter每一个统计类型里包含的统计对象都会对应一整套计数器计数器的实体对应于这些拥有这些计数器的功能模块在特定时间间隔的映像这个时间间隔称为基本记录区间BRP这些计数器将根据BRP将其数值储存到统计数据库中-基本记录区间BRP基本记录区间定义了统计计数器数值采集的时间间隔每隔一个BRP统计计数器的值将被读取并储存到统计数据库中该间隔可为5分钟或15分钟可以根据需要对不同的统计类型定义不同的采集间隔命令为SDDOC-测量程序Measuring Program (MP)测量程序可以理解为统计报告输出的定义该功能允许定义特定统计类型或统计类型的集合的统计报告采集起止时间时间间隔和输出方向等-报告程序Report Program报告程序可以对特定统计类型定义其报告输出的格式可以用SDRRP查看已定义的报告程序3. 统计系统的定义3 1. 为读写统计数据库统计系统中需要定义以下系统文件1) STS below R20INMCT:SPG=0;INFII:FILE=STOBJTYPE,VOL=STATVOLUME,RLENGTH=14,SIZE=200,TYPE=SEQ,FCLASS=CMP,E XP=10;INFII:FILE=STSTART,VOL=STATVOLUME,RLENGTH=14,SIZE=1,EXP=0,TYPE=DIR,FCLASS=SPL;INFII:FILE=STCPDUMP,VOL=STATVOLUME,RLENGTH=2048,SIZE=20,EXP=10,TYPE=SEQ,FCLASS =CMP;INFII:FILE=STDBADMFILE,VOL=STATVOLUME,RLENGTH=1024,SIZE=3,EXP=0,TYPE=DIR,FCLAS S=SPL;INFII:FILE=STDBRCFILE,VOL=STATVOLUME,RLENGTH=2048,SIZE=1876,EXP=28,TYPE=DIR,FCL ASS=SPL;INFII:FILE=STDB24HFILE,VOL=STATVOLUME,RLENGTH=2048,SIZE=134,EXP=2,TYPE=DIR,FCLA SS=SPL;INFII:FILE=SPTRANTABLE,VOL=STATVOLUME,RLENGTH=152,SIZE=16,TYPE=DIR,FCLASS=SPL, EXP=8;INFII:FILE=SPTRANOBJECT,VOL=STATVOLUME,RLENGTH=514,SIZE=3,TYPE=DIR,FCLASS=SPL, EXP=0;INFII:FILE=STTRANF1,VOL=STATVOLUME,RLENGTH=2048,SIZE=3,TYPE=DIR,FCLASS=CMP,EXP =1;INFII:FILE=STTRANF2,VOL=STATVOLUME,RLENGTH=2048,SIZE=12,TYPE=SEQ,FCLASS=CMP,E XP=5;INFII:FILE=STMPFILE,VOL=STATVOLUME,RLENGTH=400,SIZE=257,EXP=0,TYPE=DIR,FCLASS=S PL;INFII:FILE=STRECPARFILE,VOL=STATVOLUME,RLENGTH=900,SIZE=512,EXP=0,TYPE=KEY,FCL ASS=SPL,FTYPE=KEY,FSTART=3,FLENGTH=7:FTYPE=KEY,FSTART=13,FLENGTH=10;INFII:FILE=STFIOPADM,VOL=STATVOLUME,RLENGTH=1800,SIZE=65,EXP=0,TYPE=DIR,FCLASS =SPL;INFII:FILE=STFORMFILE,VOL=STATVOLUME,RLENGTH=514,SIZE=257,EXP=0,TYPE=DIR,FCLAS S=SPL;INFII:FILE=STOGHFILE,VOL=STATVOLUME,RLENGTH=5800,SIZE=101,TYPE=DIR,FCLASS=SPL,E XP=0;INFII:FILE=STREPSPFILE,VOL=STATVOLUME,RLENGTH=13400,SIZE=257,EXP=0,TYPE=DIR,FCL ASS=SPL;END;2) STS R20INMCT:SPG=0;!COMMENT: RLENGTH OF STOBJTYPE HAS BEEN CHANGED IN STSR20 RLENGTH=20;!WITH OLD RLENGTH=14 THE DATABASE CAN'T BE CONFIGURED;INFII:FILE=STOBJTYPE,VOL=STATVOLUME,RLENGTH=20,SIZE=200,TYPE=SEQ,FCLASS=CMP,E XP=10;INFII:FILE=STSTART,VOL=STATVOLUME,RLENGTH=14,SIZE=1,EXP=0,TYPE=DIR,FCLASS=SPL;INFII:FILE=STCPDUMP,VOL=STATVOLUME,RLENGTH=2048,SIZE=20,EXP=10,TYPE=SEQ,FCLASS =CMP;INFII:FILE=STDBADMFILE,VOL=STATVOLUME,RLENGTH=16384,SIZE=3,EXP=0,TYPE=DIR,FCLA SS=SPL;INFII:FILE=STDBRCFILE,VOL=STATVOLUME,RLENGTH=2048,SIZE=1876,EXP=28,TYPE=DIR,FCL ASS=SPL;INFII:FILE=STDB24HFILE,VOL=STATVOLUME,RLENGTH=2048,SIZE=134,EXP=2,TYPE=DIR,FCLA SS=SPL;INFII:FILE=SPTRANTABLE,VOL=STATVOLUME,TYPE=DIR,RLENGTH=152,FCLASS=SPL,SIZE=16, EXP=8;INFII:FILE=SPTRANOBJECT,VOL=STATVOLUME,TYPE=DIR,RLENGTH=514,FCLASS=SPL,SIZE=3, EXP=0;INFII:FILE=STTRANF1,VOL=STATVOLUME,RLENGTH=2048,SIZE=3,TYPE=DIR,FCLASS=CMP,EXP =1;INFII:FILE=STTRANF2,VOL=STATVOLUME,RLENGTH=2048,SIZE=12,TYPE=SEQ,FCLASS=CMP,E XP=5;INFII:FILE=STMPFILE,VOL=STATVOLUME,RLENGTH=400,SIZE=257,EXP=0,TYPE=DIR,FCLASS=S PL;INFII:FILE=STOGHFILE,VOL=STATVOLUME,TYPE=DIR,RLENGTH=5800,FCLASS=SPL,SIZE=101,E XP=0;INFII:FILE=STRECPARFILE,VOL=STATVOLUME,RLENGTH=900,SIZE=512,EXP=0,TYPE=KEY,FCL ASS=SPL,FTYPE=KEY,FSTART=3,FLENGTH=7:FTYPE=KEY,FSTART=13,FLENGTH=10;INFII:FILE=STREPSPFILE,VOL=STATVOLUME,RLENGTH=13400,SIZE=257,EXP=0,TYPE=DIR,FCL ASS=SPL;INFII:FILE=STFIOPADM,VOL=STATVOLUME,TYPE=DIR,RLENGTH=1800,FCLASS=SPL,SIZE=65,E XP=0;INFII:FILE=STFORMFILE,VOL=STATVOLUME,RLENGTH=514,SIZE=257,EXP=0,TYPE=DIR,FCLAS S=SPL;END;3 2 作业传送协议应用数据的定义用于建立CP-SP之间的通信EXJAI:APPL=STSPSORT0,NODE=A&B,SPG=0;EXJAI:APPL=STSPG0,NODE=A&B,SPG=0;EXJAI:APPL="STJTT-NMC",SPG=0,NODE=A&B;EXJAP:APPL=ALL;JTP APPLICATION DATASP ALLOCATED APPLICATIONSSPG NODE APPL STATUS0 A STSPG0 ACT0 A STSPSORT0 ACT:0 B STSPG0 DEF0 B STSPSORT0 DEF:CP ALLOCATED APPLICATIONSWhen STS is working normally, the JTP applications will be in state ACT on the executive SP node and in state DEF on the Standby SP node. Use C'EXJAP and IMCSP can verify this.3.3 配置统计测量数据库的命令过程 (以BSC为例)IMLCT:SPG=0;SDDOI;SDDOC:OBJTYPE=CLTCH,INCL=YES,BRP=15,NOBJ=512;SDDOC:OBJTYPE=CLSDCCH,INCL=YES,BRP=15,NOBJ=512;SDDOC:OBJTYPE=CELTCHF,INCL=YES,BRP=15,NOBJ=512;SDDOC:OBJTYPE=CELTCHH,INCL=YES,BRP=15,NOBJ=512;SDDOC:OBJTYPE=NCELLREL,INCL=YES,BRP=15,NOBJ=1000;SDDOC:OBJTYPE=NECELLREL,INCL=YES,BRP=15,NOBJ=2500;SDDOC:OBJTYPE=NICELASS,INCL=YES,BRP=15,NOBJ=1000;SDDOC:OBJTYPE=NECELASS,INCL=YES,BRP=15,NOBJ=2500;SDDOC:OBJTYPE=NICELHO,INCL=YES,BRP=15,NOBJ=1000;SDDOC:OBJTYPE=NECELHO,INCL=YES,BRP=15,NOBJ=2500;SDDOC:OBJTYPE=CELEVENTS,INCL=YES,BRP=15,NOBJ=512;SDDOC:OBJTYPE=CELEVENTI,INCL=YES,BRP=15,NOBJ=512;SDDOE:EXEC;END;Wait the result…IMLCT:SPG=0;SDDCI;SDDTI;END;Wait the result…3.4定义统计报告输出的命令过程.(以BSC为例)INMCT:SPG=0;INFII:FILE=SDMCEL1,VOL=STATVOLUME,TYPE=SEQ,FCLASS=CMP,RLENGTH=2048,SIZE=200,E XP=40;END;IMLCT:SPG=0;ILDNP:DEST=ALL;(IOG20) !Find the right destination!ILDNP;END;INFDI:FILE=SDMCEL1,DEST=[oss],EQUIP=MTP;INFCC:FILE=SDMCEL1,TRANSCOND=AUTO,REMOVE=405;IMLCT:SPG=0;SDFOI:FILE=SDMCEL1,RPTID=90,OBJTYPE=CLTCH&CLSDCCH&CELTCHF&CELTCHH&NCELLR EL&NECELLREL&NICELASS&NECELASS&NICELHO&NECELHO&CELEVENTS&CELEVENTI;SDFSC:FILE=SDMCEL1,INTH=1 (or INTM=15);SDTPI:MP=90,RPTID=90,INT=1,DATE=xxxxxx,TIME=0000,REP=24;END;4. 统计系统检查4.1 检查统计测量数据库和报告输出定义从CP中获取数据的统计类型OBJTYPEs需要在MDB中定义其INCL YES值得注意的是NOBJ需要定义合理的大小IMLCT:SPG=0;SDDOP:OBJTYPE=*****,AREA=oper; OBJTYPEs needed should INCLuded in STS database.SDFOP:RPTID=ALL,REFC; OBJTYPEs needed should be defined to a STS file.SDFSP:FILE=ALL; STS file initiate close time should be defined properly.SDTPP:MP=ALL; STS data collect interval (INT=1,TIME=0000,REP=24)END;检查统计文件传送和删除的条件注意DEST应定义为正确的目的 (DEST=OSSxx,EQUIP=MTP,TRANSCOND=AUTO,REMOVE=xxx)IMLCT:SPG=0;ILDNP:DEST=ALL; (IOG20)ILDNP; (IOG11)END;INFUP:FILE=[sts file];4.2 统计工作状态检查检查统计文件子文件是否正常生成INMCT:SPG=0;INFIP:FILE=[sts file]END;检查统计子文件是否传送正常INFUP:FILE=[sts file];INFSP:FILE=[sts file],DEST=[oss];Check STS file report has the correct data (OBJTYPEs defined to STS file get corresponding data).5. 常见统计故障处理• 如果统计定义出错的话需要删除错误定义进行重新定义• 如果产生空的统计子文件或者统计完全停止的话查看IOG的事件告警IMMCT:SPG=0;IMCSP;IMALP:NODE=[ex node],FRDATE=[today];END;1. 当一些统计进程被非正常终止后会产生以下事件7101: NOBUFFER7102: NOPROCESS7114: RANGEERROR7126: ACCESSERROR*** OBSERVATION O1/2 2001-04-12 000158IOP SLOGAN NOT DEFINEDCODE SPG NODE UNIT INFO7114 0 B STRTT RANGEERRORADD INFO:TRANSCODE IDNO0 3472SENDER :REGION NODE UNIT IDNO0 2 STCD.AF 1892FAULTY BUFFER FROM JTP (CONTAINING DCAT INFO)*** OBSERVATION O1/2 2001-04-12 095603IOP SLOGAN NOT DEFINEDCODE SPG NODE UNIT INFO7126 0 A STJTT ACCESSERRORADD INFO:TRANSCODE IDNO0 5933SENDER :REGION NODE UNIT IDNO0 1 STCD.AF 1892FAULTY BUFFER FROM JTP (CONTAINING NMC INFO)此时可以重新启动统计数据的采集使用指令SDDCI或者如在SDDCI之前对STS MDB进行重新配置效果会更好IMLCT:SPG=0;SDDCE;END;IMLCT:SPG=0;SDDOI;SDDOE:EXEC;END;Wait for the result “STS measurement data base configurated”.IMLCT:SPG=0;SDDCI;END;IMLCT:SPG=0;SDDTI;END;如果重新配置STS失败的话可以多尝试几次失败多次后仍然不行则可以对IOG的执行边做一个小启动待启动完成后再次尝试对STS MDB的从新配置2. Event code 7109 表示某些统计类型的数据可能不完整首先检查该统计类型是否有相关对应的SAE参考附表如果有的话根据对应SAE的NI值重新定义该统计类型的NOBJ如果该统计类型没有对应的SAE则根据7109事件中给出的建议数字增加NOBJ的值直到7109事件不再发生SAAEP:SAE=xxx,BLOCK=xxx;IMLCT:SPG=0;SDDCE;END;IMLCT:SPG=0;SDDOI;SDDOC:OBJTYPE=name get from 7109 code,NOBJ=xxx,INCL=YES;SDDOE:EXEC;END;Wait for the result” STS database configurated”IMLCT:SPG=0;SDDCI;SDDTI;END;Wait for the result”STS database updated”3. Event code 7116 会导致产生空的统计子文件IOP SLOGAN NOT DEFINEDCODE SPG NODE UNIT INFO7116 0 A STTRAN JTP ERRORADD INFO:TRANSCODE IDNO0 14802SENDER :REGION NODE UNIT IDNO0 1 STCD.AF 1892DID not copied from CPresult code from JTP = CP FUNCTION BUSY该事件表明LAVS模块吊死此时对CP发一个重置信号或者对CP作一个小启动都可以恢复LAVS 模块到正常工作状态注意如发生该事件请即时通知相关爱立信技术人员在爱立信专业工程师的帮助下进行恢复操作LASIP:BLOCK=LAVS;Software ID: 5401/CAA 107 5047/M06AE R7A 01LASIP:BLOCK=JTP;Software ID: 5401/CAAZ 107 3688/M06AE R2A 01TEST SYSTEM;PRINT VAR LAVS 17; (CCONVERSATION_PROTOCOL_STATE)where: var 170 idle1 busy2 suspend3 done4 terminationEND TEST;CONDITION:Verified VAR LAVS 17 = 2 (suspend)If VAR LAVS 17 = 2 (suspend) follow steps below:PROCEDURE:1) Force STS stop:IMLCT:SPG=0;SDDOI;SDDOE:EXEC;END;Note: "MEASUREMENT DATABASE IS NOT CONFIGURATED" It is an expected answer.2) Send signal below:TEST SYSTEM;PRINT VAR LAVS 27; (CJOB_POINTER)Write down the value of the VAR 27, mark as D1,where: var 27 job pointer (cjob_pointer=tjob_pointer)(SEND JEXDISCIND TO LAVS VIA JBC WITHTJOBPOINTER,TRESULTCODE,+,+,TBUFFER,CBUFFER;)SEND JEXDISCIND TO LAVS VIA JBC WITH D1,4,0,0,H'800,0;(D1 is the value of VAR 27)END TEST;3) Configure and initiate STS:IMLCT:SPG=0;SDDOI;SDDOE:EXEC;END;Wait for the result” STS database configurated”IMLCT:SPG=0;SDDCI;SDDTI;END;4. Event code 7117 会导致产生空统计子文件将不使用的统计类型从统计数据库中删除IMLCT:SPG=0;SDDCE;END;IMLCT:SPG=0;SDDOI;SDDOC:OBJTYPE=objtype get from 7117 code,INCL=NO;SDDOE:EXEC;END;Wait for result” STS database is configurated”IMLCT:SPG=0;SDDCI;SDDTI;END;Wait for result”STS database is updated”5. Event code 7149 会导致统计子系统停止创建统计子文件*** OBSERVATION O1/2 2001-04-12 110210IOP SLOGAN NOT DEFINEDCODE SPG NODE UNIT INFO7149 0 A STFIOP ACTIVE TABLE FULLADD INFO:TRANSCODE IDNO0 12842SENDER :REGION NODE UNIT IDNO0 1 STCD.AF 1892max number of exec instances is reached该事件表明MP定义过多同时启动执行的统计报告输出的个数一般不得超过15个可以将一些不使用的MP删除或者合并若干个不同统计类型到同一个MP.• 如果统计子文件停止向FPU自动传送进而导致停止子文件的正常产生则关注如下IOG事件告警1. 如果每小时产生一次 5065事件问题可能是由于定义了不恰当的文件关闭时间*** OBSERVATION O1/2 2001-04-13 120505IOP SLOGAN NOT DEFINEDCODE SPG NODE UNIT INFO5065 0 B FPUMAIN.EC6 FAS ERROR(2188)ADD INFO:faaccess_err SDM AP131200使用命令SDFSP检查文件的关闭时间可适当延长子文件关闭的时间间隔IMLCT:SPG=0;SDFSP:FILE=ALL;SDFSC:FILE=[file],INTH=1;END;2. 如5066事件产生频繁检查FPU定义IMLCT:SPG=0;ILDNP:DEST=ALL;(IOG20)ILDNP;(IOG11)END;INFUP:FILE=[file name get from 5066 codes];INFUE:FILE=[file name get from 5066 codes];INFDI:FILE=file,DEST=destination, EQUIP=[nolink/mtp];INFCC:FILE=file,REMOVE=xxx(,TRANSCOND=auto);如果文件需要经过数据链路由MTP协议传送出去的话DEST必须定义为正确的目的地址同时EQUIP应定义为MTP如果文件不需要通过数据链路传送出去的话EQUIP应定义为NOLINK如果为MTP传输定义了错误的DEST则FPU传送会不断失败并不断尝试将统计子文件传送到定义的错误目的地这会导致FPU负荷的增加Note: 除了以上所列的情况以外绝大多数的统计问题都可以通过清空原有统计定义数据并重新定义的方法得以解决但是前提是所有的相关统计数据库必须配置正确否则重新定义并不能彻底消除隐患. 附表将帮助在配置统计数据库时定义正确的参数6. 正确配置统计数据库的方法是否正确配置MDB Measurement Database测量数据库是统计系统运行的关键之一因为IOG SP 的负荷很大程度上取决于测量数据库的大小规模测量数据库越小越紧凑SP的负荷就越低但是如果测量数据库定义的空间过小的话则会导致统计数据的丢失并反映到IMALP命令的输出中映射为某一类SP事件告警相反如果给测量数据库定义了过多的冗余空间的话则会浪费内存并导致SP负荷增加当SP负荷超出一定程度的时候将可能发生IOG的自动重启对于IOG 11统计计数器Counter的总数不得超过18万个对于IOG 20统计计数器Counter的总数不得超过30万个遵循以下规则可以尽可能避免出现测量数据库定义不当的情况1. 仅启用需要的统计类型Object Type避免启用不需要统计类型建议将所有没有定义到MPMeasuring Program输出或Report Program RPTID的统计类型排除在测量数据库MDB之外2. 当定义统计输出的时候建议使用文件为输出目的地因为如果使用维护终端为统计输出目的地的话在统计数据量较大的情况可能会导致统计数据采集不全如果一定要使用维护终端为统计输出端的话仅限于小数据量统计数据输出的情况3. 为正确定义统计数据库MDB中统计对象Object的数目NOBJ需要借助于CP中相应对象的SAE定义NOBJ 参数的定义值应该和SAAEP 中对应SAE 的NI 值相同具体对应关系请参照附表对于那些和SAE不相关的统计类型可以逐步增加NOBJ直到IMALP 事件记录中不再出现7109 Out Of Range DB事件4. 仅定义必需的统计报告输出(在同一时间最多同时启动15个MP)5. 对所有统计类型均使用15分钟为基本记录区间BRP使用命令SDDOC7. 常用统计类型列表关于爱立信端局和BSC统计类型的详细描述请参见ALEX文档Object Types In STS目前MSC中常用的统计类型主要包括MAPSIGIWRKEOSMTRAFTYPESAELOSSROUTETRUNKROUTEUPDLOCATPAGINGCHASSIGNTSHMSGSERVHLRSTATNBRMSCLSTC7SL1LOASBSCSTATDIPC7SL2SECHAND等……BSC的常用统计类型主要包括LOASLAPDDIPNCELLRELNECELLRELCELLCCHDRMOTGBSCRANDOMACCRNDACCEXTCLSMSCLSDCCHCLSDCCHOCLTCHCLTCHDRFIDLEOTCHFIDLEUTCHFNECELASSNECELHONICELASSNICELHOTRAPCOMCELLCCHHONECELHOEXNICELHOEXCELEVENTDCELEVENTHCELEVENTSCELEVENTICELTCHFCELTCHFPCELLGPRSEMGPRS等……用户可以根据实际需要增加或删除统计类型8. 常用统计维护过程描述及其指令8.1 修改统计测量数据库MDB配置测量数据库的正确配置是统计系统正常工作的前提配置工作主要将为各个统计类型分配空间决定哪些统计类型被包含哪些不被包含以及配置情况可以通过指令SDDOP查看对测量数据库的配置进行修改需遵循如下流程SDDOI;RESULT : EXECUTED该命令将执行区OPER的配置拷贝到修改区CORRSDDOC:OBJTYPE=objtype,NOBJ=nobj,INCL=YES,BRP=brp;RESULT : EXECUTED该命令执行以下工作1增加新的统计类型到统计测量数据库INCL YES2定义特定类型的统计对象的个数NOBJ3定义统计计数器的基本记录区间注意1一些统计类型拥有固定的对象数目表现为在SDDOP 指令输出中该统计类型的CHANGEABLE 参数为NO当定义此类统计类型时无需指定NOBJ2对于另外一些CHARGABLE 参数为YES的统计类型必须确保NOBJ和实际应用情况相匹配过大或过小的NOBJ设置都可能导致统计数据丢失或对统计系统正常工作造成不良影响如何配置正确的NOBJ请参考第六节正确配置统计数据库的方法.SDDOE:EXEC;RESULT : ORDERED该命令使统计数据库配置修改生效同时停止统计数据采集SDDTI; RESULT : ORDEREDAction : END; and release the terminal and wait for answer printout.END; RESULT : EXECUTEDRESULT : STATISTIC DATA TRANSLATION TABLES UPDATED该命令将更新翻译表SDDCI;RESULT : EXECUTED该命令重新启动统计计数器的数据采集工作8.2 测量报告文件输出当需要定期输出大量统计报告时将可以通过定义报告程序以文件形式产生统计报告每一个报告将定义为一个主文件而统计数据将分别储存在各个子文件里步骤 1 :IMLCT:SGP=0;RESULT : :步骤 2 : 指定统计输出文件SDFOI:RPTID=rptid,FILE=file,RPTID=rptid,OBJTYPE=objtype,[FORMAT=format], [OBJGRP=objgrp]; RESULT : EXECUTED指定统计类型的所有统计计数器数据都将被采集到指定输出文件中步骤 3 : 定义统计输出文件子文件的生成时间间隔SDFSC:FILE=file,INTH=inth;RESULT : EXECUTED步骤 4 :END;RESULT : EXECUTED8.3 测量报告产生器定义测量报告产生器可用于定制终端输出统计报告的样式可以对一个统计类型定义单独的测量报告也可以合并不同统计类型的测量报告到同一个复合测量报告里面以下是一个普通终端输出测量报告的样式STATISTIC DATA REPORTReport HeadingMP RPTID SRPN DATE STIME ETIME CINT CFAILMeasuring Report date Start End CollectionProgram identity time time IntervalidentityOBJTYPEObject Type nameObjectColumnheading RECPNM1 RECPNM2 RECPNM3 .... RECPNMnObject1 nameObject2 name:ObjectM nameEND以下是一个报告的实际例子STATISTIC DATA REPORTCELLEVENT REPORTMP RPTID SRPN DATE STIME ETIME CINT CFAIL104 104 1 10103 0805 0810 5OBJTYPECELLEVENTCELL HOAATOL HOSUCOL HOAATUL HOSUCUL HOINUQA HOINDQACELL1 5 0 3 0 0 11CELL2 8 0 15 0 6 0END定义统计测量报告产生器的第一个步骤是定义统计测量报告记录参数RECORDINGPARAMETER RECPNM的名字和针对各个计数器的计算公式SDRPI:OBJTYPE=objtype,RECPNM=recpnm,FMULA="fmula";RESULT : EXECUTED第二个步骤是分配统计报告标志SDRSI:OBJTYPE=objtype,RECPNM=recpnm1&recpnm2&...recpnmN,RPTID=rptid,HEADING="heading";RESULT : EXECUTED完成以上两个步骤以后统计测量报告定义就完成了可以直接通过SDTDP指令查看即时统计报告输出SDTDP:RPTID=rptid<,OBJTYPE=objtype,OBJ=obj1&obj2&...&objN>,INT=int, IO=io;RESULT : ORDEREDAction : END; and release the terminal and wait for answer printout.END;RESULT : EXECUTEDRESULT : STATISTIC DATA REPORT.周期性报告输出定义对于已经定义的统计测量报告可以通过定义测量程序Measuring Program MP实现SDTPI:MP=mp,RPTID=rptid,INT=int,TIME=time<,DATE=day><,REP=rep><,IO=io><,OBJTYPE=objtype,OBJ=obj1&obj2&...&objN>;RESULT : EXECUTEDMP的值一般地199用于文件输出100256用于终端输出RPTID的值37100用于文件输出101以上用于终端输出SDTPE:MP=mp;RESULT : EXECUTED该命令用于去暂停MP统计测量程序SDTPE:MP=mp,MPE;RESULT : EXECUTED该命令用于停止MP并删除MP定义.8.4 统计重新定义过程当统计出现问题的时候对统计系统进行重新定义是行之有效的办法对统计进行重新定义的主要工作是删除已定义的统计文件然后进行重新定义需要重新定义的统计文件参见第一节统计文件标准定义如需实施该过程请在爱立信专业人员的指导下进行在重新定义统计的过程中可能最多要进行两次IOG节点重启步骤1删除统计系统文件所有已经定义的统计文件必须从STATVOLUME卷中使用INFIR命令清除但是在清除的过程中可能会遇到文件正在被使用而无法删除的情况此时可以通过对IOG节点进行重启的办法来释放这些文件但是需要注意的是在进行在IOG节点重启前需要保证STSTART和STOBJTYPE文件已经被删除否则可能引起IOG节点的循环启动然后在对统计数据库进行重新配置由于系统文件已经被删除因此配置工作将失败同时统计工作将被彻底停止以达到释放其余统计文件方便删除的目的此时将余下的统计文件进行删除操作步骤2确认节点状态定位执行边节点IMMCT SPG0IMCSPEND步骤3闭塞SB侧BLSNI:SPG=0,NODE=node;RESULT: EXECUTED (or FAULT CODE 3 node already blocked)步骤4重装载执行侧SYRSI:SPG=0,NODE=node,RANK=RELOAD;RESULT: EXECUTED在执行该命令后约610分钟后才能重新连上终端步骤5待执行侧工作状态正常后重新定义统计系统文件步骤6解闭塞SB侧BLSNE:SPG=0,NODE=node;RESULT: SP NODE DEBLOCKING EXECUTED步骤7重新配置统计测量数据库MDB9. 附表下表描述和SAE 相关的统计类型帮助正确定义这些统计类型的NOBJObject type Related SAE Block of Local SAEs Description BSCSTAT 255 C7ADJSLP 164 C7RTSET 165 C7SCSIGP 191 C7SL1 163 C7SL2 163 C7SLSET 163 CELEVENTD 298 CELEVENTH 298 CELEVENTI 298 CELEVENTS 298 CELLCCHDR 298 CELLCCHHO 298 CELLCONF 298 CELTCHF 298 CELTCHH 298 CLSDCCH 298 CLSDCCHO 298 CLSMS 298 CLTCH 298 CLTCHDRF 298 CLTCHDRH 298 CLTCHFV1 298 CLTCHFV2 298 CLTCHFV3 298 CLTCHHV1 298 CLTCHHV2 298 CLTCHHV3 298 DOWNTIME 298 HLRSTAT 263 IDLEOTCHF 298 IDLEOTCHH 298 IDLEUTCHF 298 IDLEUTCHH 298 LOCAREAST 285MOTG 550 RXCMSD MOTS 553 RXCMSD NBRMSCLST 274 NCELLREL 522 RQCD NECELASS 523 RQCD NECELLREL 523 RQCD NECELHO 523 RQCD NECELHOEX 523 RQCD NICELASS 522 RQCD NICELHO 522 RQCD NICELHOEX 522 RQCDNOBJ 定义值应和对应SAE 的NI 值相等 NOBJ = NIPREEMP 298 RANDOMACC 298 SS7LS 207 SS7SLTRAFF 052 SS7SLMT1 052 SS7SLMT2 052。

目录目录 (1)一、查告警指令集 (3)I、外部告警解析 (3)1、ALLIP：ACL＝**；查看各等级的外部告警 (3)2、ALLIP:ACL=ALCAT=EXT;---------外部告警列表 (3)3、ALLIP:ACL=A1,ALCAT=SUBSCR;---查看中断告警类型 (3)4、ALLIP:ACL=A1,ALCAT=BTS;------查看电源等告警 (3)II、设备内部告警 (3)6、RXMFP:MO=RXOTG-**;-----------查看隐性告警（即MO的FC码） (4)二、200基站指令集 (7)1、关于EMG、STC、STR、EMRP、CLC的指令 (7)①、EXEGP：EMG=****（基站名称）； (7)②、EXCPP：EQM=SALMT-8；查CLC状态 (7)③、EXEPP：EMG=****，EM=ALL；查EMRP状态； (8)2、有关TRI的指令 (8)RISPP：EMG=******，EMRS=0；查看TRI各时隙状态； (8)RILTP：EMG=******，EMRS=0；TRI板的占用情况； (8)⑥、RILSP：EMG=******，EMRS=0；TRI板的状态； (9)三、2000小区指令集 (10)1、小区指令集 (10)1)RLCRP:CELL=**; 查看小区资源； (10)2)RXTCP:CELL=**,MOTY=RXOTG(RXETG);根据CELL查TG (11)3)RXTCP:MO=RXOTG-**;根据TG查CELL (11)4)RLCFP:CELL=**;小区频点（DCHNO）和跳频参数（HOP） (11)5)RLCHC:CELL=**,HOP=ON(OFF); //开（关）跳频 (12)6)RLDEP:CELL=**; //小区CGI，BCCHNO，BSIC等参数 (12)7)RLCPP:CELL=**; //小区功率（BSPWRB，BSPWRT，MSTXPWRT） (13)8)RLCPC：CELL=*****，BSPWRB=**，BSPWRT=**；更改小区功率. (13)9)RLSTP:CELL=ALL,STATE=HALTED; // 看有无关闭的小区； (13)10)RLSTP:CELL=ALL; //看小区状态是ACTIVE 还是HALTED； (13)11) RLSTC：CELL=*****，STATE=HALTED/ACTIVE；闭掉/激活小区； (13)12)RLBDP：CELL=SZB0121；查看BPC值； (14)13)RLBDC：CELL=SZB0121,NUMREQBPC=xx；修改BPC值。

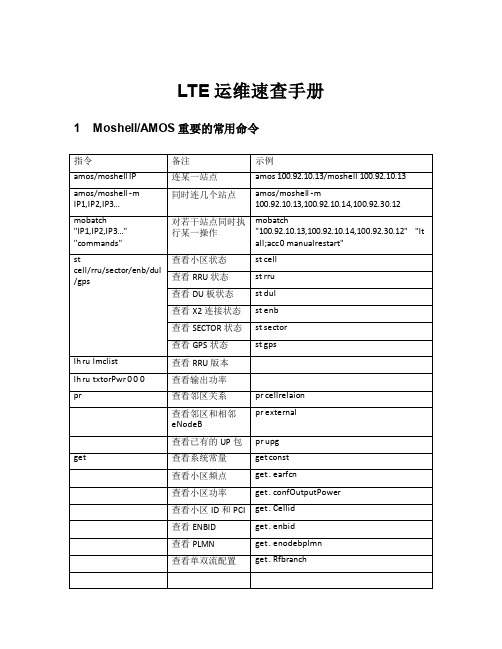

LTE运维速查手册1 Moshell/AMOS重要的常用命令2 无线与核心网交叉问题界定常用方法与技巧2.1 无线侧需要督导和施工队上站处理的告警：需要后台控站人员处理的告警：2.2.3 无线侧检查核心网相关的参数设置是否一致且正确2.2.4 无线侧分析基站KPI/pm counter, 结合分析结果开相应的L3层trace进行抓包2.2.5 对比3GPP标准信令流程，定位问题节点由相关工程师分析解决3 实例分析3.1 小区附着成功率低3.1.1 UE附着标准信令流程3.1.2 问题定位及解决方案∙通过pm counter/KPI 定位问题随机接入成功率 = pmRaSuccCbra/ pmRaAttCbraRRC建立成功率= pmRrcConnEstabSucc / (pmRrcConnEstabAtt - pmRrcConnEstabAttReatt) S1建立成功率= pmS1SigConnEstabSucc / pmS1SigConnEstabAttE-RAB建立成功率 = pmErabEstabSuccInit / pmErabEstabAttInit小区附着成功率 = 随机接入成功率× RRC建立成功率× S1建立成功率× E-RAB建立成功率其中，S1建立和E-RAB建立设计到RAN&Core的信息交互。

在这个实例中，随机接入成功率是影响小区附着率低的主要因素。

EUtranCellFDD=2 pmRaAttCbra 377 558 310 366 359102477 94694 75550 70990 79056 70787 66067 73615 394EUtranCellFDD=2pmRaSuccCbra 374 369 309 355 356 437 374 373 385 358 357 354 319189∙向爱立信要求抓基站L3和baseband trace, 和3GPP标准信令流程对比进行分析3.1.3 结论RAN侧基于竞争机制的随机接入成功率低，导致小区附着率低。

爱立信交换机参数设置规范
V1.0
山东移动网络部 二〇〇七年九月
前言
本参数规范是针对爱立信交换机制定，根据以前的维护经验和各类标准综合而成。交换 机参数数量和种类众多，每个参数都有其作用。由于交换机软硬件、外部环境和用户行为的 影响，交换机参数设置不能以一概全，每个交换机都应该根据自身和外部情况定义各类参数。 本规范仅提供建议以作参考，对于各个参数的取值建议，欢迎大家一起讨论。
可以跟踪到的 SAE
STS 统计并未包括全部和话务相关的 SAE，因此对于没有 STS 统计的 SAE 需要更加关 注。为了获得此类 SAE，通过跟踪的方式获得各类业务使用到 SAE。
以下为智能用户做主叫拨打市话的 SAE 占用情况为例，其中红色标记的为没有 STS 统 计的 SAE：
<ctrai:msisdn=8613953110071; CALL PATH TRACING
MSC
SHCHM-604 SSFAM
TRACO-1
TCS
TRACO-604
TCS
MSC UPCNMHR-646 TSS
MSC UPCNMHS-647 TSS
MSC
UPCNPC-500 TSS
对于以上有 STS 统计的 SAE，建议在网元最忙时 SAE 的每线话务量占用不超过 50％，每线
话务量=Ntralacc/Nscan/Nind
STS 统计监测的 SAE
对于突发话务导致的拥塞的 SAE 一般为 Traffic 类型的 SAE，对于此类类型的 SAE 的占
用情况，爱立信专门提供了 STS 的 OBJTYPE SAE 进行统计。
SAE 统计的内容主要涉及以下子系统：
l MDS ：MOBILE DATA SUBSYSTEM

一、GSM入门基础目的：了解网元的基本概念及其作用熟悉有关专业术语了解GMCC现有的网络结构了解移动通信的基本无线原理熟悉无线数字信道1．网元的概念及其作用`GSM系统模型1.1专业术语解释SS——SWITCHING SYSTEMBSS——BASE STATION SYSTEMOMC——OPERATION AND MAINTENANCE CENTRAL OSS——OPERATION AND SUPPORT SYSTEM ISDN——INTEGRATED SERVICE DIGITAL NETWORK PLMN——PUBLIC LAND MOBILE SYSTEMHPLMN——HOME PUBLIC LAND MOBILE SYSTEM PSTN——PUBLIC SWITCHED SYSTEMHLR——HOME LOCATION REGISTERVLR——VISITOR LOCATION REGISTERMSC——MOBILE SERVICES SWITCHING CENTER AUC——AUTHENTICATION CENTEREIR——EQUIPMENT IDENTITY REGISTER GMSC——GATEWAY MOBILE SERVICES SWITCHING CENTER GIWU——GSM INTERWORKING UNITSC——SERVICE CENTERSMS-GMSC——SHORT MESSAGE SERVICE GATEWAY MSC SMS—IWMSC——SHORT MESSAGE SERVICE INTER WORKING MSC BGW——BILLING GATEWAYBSC——BASE STATION CONTROLLERRBS——RADIO BASE STATIONBTS——BASE TRANSCEIVER STATIONMS——MOBILE STATIONLA——LOCATION AREAMIN——MOBILE INTELLIGENT NETWORKSSP——SERVICE SWITCHING POINTSCP——SERVICE CONTROL POINTSSF——SERVICE SWITSHING FUNCTIONSCF——SERVICE CONTROL FNNCTIONGPRS——G ENERAL PACKET RADIO SERVICE1.2 GSM基本上可分为两部分：交换系统（SS）和基站系统（BSS）（1）、交换系统（SS）交换系统包括下列功能单元:移动业务交换中心(MSC)拜访位置寄存器(VLR)归属位置寄存器(HLR)鉴权中心(AUC)设备识别寄存器(EIR)入口移动交换中心(GMSC)●MSC：一个MSC控制多个基站控制器，它控制移动用户自、至PSTN、ISDN、PLMN、公用数据网的呼叫。

爱立信WCDMA Moshell7.0常用指令小结说明：本文对moshell7.0在爱立信MGW调测过程中常用的相关指令进行小结，可以方便地查看节点数据、状态，批量地设置修改相关mo的参数，定义查看统计等。

传说中moshell的一次安装成功率据说与个人rp有莫大的关系，实不然，严格按照< moshell安装过程_20070729_赵衍章.doc>流程进行安装,特别留意最后将home/YOURID/moshell/moshell文件中的corba_class参数设置为2,再连机MGW 执行lt all指令3~4次获取jacoms.jar、jacorb.jar、jacsec.jar等3个java包文件即可成功安装(download时切记需关闭PC的防火墙)。

详细的参数说明可查阅<moshellUserGuide.pdf>。

注意：由于moshell涉及到交换机底层数据进行直接操作，需谨慎地执行相关指令，并留意执行结果。

另基于安全性考虑，禁止通过moshell连接和操作现网节点。

Any question please mailto huangshaolin@.常用指令:moshell [ip] 通过ip进入相应网元的moshell操作界面。

moshell [mgw1] 通过局标进入相应网元的moshell操作界面(需在~:\cygwin\home\YOURUSERID\moshell\sitefiles\ipdatebase文件添加"mgw1 10.201.222.27 mgw"字行)。

lt all 装载本节点所有mo。

lt [motype] 装载本节点相应类型的mo。

l? 查看当前是否有打开log。

l+ 打开log。

默认目录为：~:\cygwin\home\YOURUSERID\moshell_logfiles\logs_moshell\sessionlog\l- 关闭log。

交换部分本篇主要讲述交换部分的硬件结构、工作原理.要求了解APZ、APT原理，熟悉CP自检机制，了解基本的数据定义流程。

第一章：APZ部分AXE10是一种全数字的集中控制的程控交换机，可在移动网及公网上使用。

在AXE10系统中，随着系统的进步与发展，先后出现了三种版本的APZ，分别为APZ210、APZ211、APZ212，其中APZ210和APZ211已经基本上退出使用，他们主要在硬件和处理能力上有所不同。

APZ：是交换机的控制部分，它分四个子系统：●CPS：CENTRAL PROCESSOR SUBSYSTEM，中央处理机子系统●MAS：MAINTENANCE SUBSYSTEM，维护子系统●RPS：REGIONAL PROCESSOR SUBSYSTEM，区域处理机子系统●IOS：INPUT/OUTPUT SUBSYSTEM， I/O输入输出子系统这四个子系统相互配合，共同组成了交换机的控制部分，如下图所示：下面分别针对这四个子系统进行讲解。

第一节：CPS CENTRAL PROCESSOR SUBSYSTEM中央处理机子系统1.1 CP简介CPS是整个交换机的控制中心，它含有双备份的处理机CPA和CPB，采用主\备用的方式进行工作。

它为系统中所有的功能块提供程序和数据的存储器。

CPS 由硬件和软件组成，并与MAS、RPS和IOS配合工作。

1.2根据版本的不同和处理能力的大小，CP主要分为以下几种类型：、CP33、CP40、CP50、CP60。

1.3CP功能不管是哪种的CP，他们的功能都是相同的，它们的主要功能如下：1、程序执行及数据处理：它在被执行的任务之间分配处理机的资源，而这些任务通过缓存器、工作表、时间队列、日历功能等来分级。

2、功能变换（FUNCTION CHANGE）：它用于改变、增加或者删除系统中的软件单元。

3、系统备份(dump)：它用于将CP存储器的内容拷贝出来，或将拷贝出来的软件再装到系统中去。

爱立信WINFIOL命令大全（挺不错的包括参数解释适合新手）第一章MO概念第一节MO结构MO：（Maneged Object）管理对象；BSC：（Base Station Controller）基站控制器，属GSM网络单元，用于控制一个或若干个BTS；BTS：（Base Transceiver station）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖范围；TG：（Transceiver Group）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；CF：支持BTS的O&M；CON：用于对信令的集中与分解；IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；TF：（Timing Function）同TM相关联的逻辑单元，提供TRU 的时钟信号，用于产生TDMA 帧和无线频率参考信号；DP：用于对传输质量和故障进行监测；TRX：（Transeiver）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；TRXC：（Transceiver contraller）RBS200的硬件单元，它通过所属的RRX和SPP控制8个BPC，TRXC作为TGC时，它主控该TG 的公共资源，即主控TRX和TM；RTX：（Radio Transmintter）无线发射机，RBS200的硬件单元，用于射频发射的调制；RRX：（Radio Receiver）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；TX：（Transmitter）与RTX相关联的逻辑单元；RX：（Teceiver）同RRX相关联的逻辑单元；TS：(Timeslot)，即载波时隙，相应于TDMA帧子单元，TDMA 帧中的8个时隙被编为0-7；第一节MO状态1 MO的各种通用状态UNDEF：MO没有定义。

爱立信常用命令命令符末尾为p,多为查看命令.命令符末尾为c i等,多为修改命令,慎用.Allip:acl=a1; （a1为一级告警，a2为二级告警）查看所有告警.Rlcrp:cell=cz2235a; （cz2235a为小区）查看较详细的小区状态.Rlstp:cell=cz2235a或all; 查看小区状态state为active或halted.Dtstp:dip=231rbl2或all; 查看基站传输,状态为wo说明ok状态为abl说明系统自动上锁状态为mbl说明人工手动上锁. Rxtcp:moty=rxotg,cell=cz2404b; (cz2404b为小区号) 查看TG.Rxmfp:mo=rxotg-130,subord,faulty; (rxotg-130为TG) 查看某站某载频告警. Rxcdp:mo=rxotg-130; 查看所有载频状态.Rxmop:mo=rxotrx-130-1; 查看某一载频状态,包括在第几扇区.Rlstc:cell=cz2235a,state=active或halted; 修改扇区状态.以下为重启载频程序：Rxtcp:moty=rxotg,cell=cz2404b;(cz2404b为小区号) 查看TG.Rxcdp:mo=rxotg-130;查看所有载频状态.Rxbli:mo=rxotrx-130-8,subord,force;(subord为所有时隙,force为强制执行) 锁载频.Rxese:mo=rxotrx-130-8,subord;卸载该支持软件.Rxesi:mo=rxotrx-130-8,subord; 装载该支持软件.Rxble:mo=rxotrx-130-8,subord; 开载频通用命令1、检查状态类告警ALLIP[:ACL=…]; CP状态DPWSP;CP负荷PLLDP;RP状态EXRPP:RP=…;EM状态EXEMP:RP=…,EM=…;选组级状态GSSTP;时钟状态GSCVP;网同步状态NSSTP;信令链状态C7LTP:LS=…;信令链数据C7LDP:LS=…;信令路由状态C7RSP:DEST=…;信令点C7SPP:SP=…;半永久连接EXSCP:NAME=…;ST状态C7TSP:ST=…;SNT状态NTSTP:SNT=…;SNT数据NTCOP:SNT=…;DIP状态DTSTP:DIP=…;DIP数据DTDIP:DIP=…;设备状态STDEP:DEV=…;设备数据EXDEP:DEV=…;路由状态STRSP:R=…;路由数据EXROP:R=…;SIZE状态SAAEP:SAE=…[,BLOCK=…];……2、闭塞与解闭设备类RP BLRPI:RP=…;BLRPE:RP=…;EM BLEMI:RP=…,EM=…;BLEME:RP=…,EM=…; DEV BLODI:DEV=…;BLODE:DEV=…;选组级GSBLI:CLM/TSM/SPM=…;GSBLE:CLM/TSM/SPM=…; SNT NTBLI:SNT=…;NTBLE:SNT=…;DIP DTBLI:DIP=…;DTBLE:DIP=…;路由BLORI:R=…,BLT=…;BLORE:R=…;告警接口ALBLI:ALI=…;ALBLE:ALI=…;AT IOBLI:IO=…;IOBLE:IO=…;外部告警BLEAI:DEV=…;BLEAE:DEV=…;3、激活与去激活类DEV EXDAI:DEV=…;EXDAE:DEV=…;信令链C7LAI:LS=…,SLC=…;C7LAE:LS=…,SLC=…;信令路由C7RAI:DEST=…[,LS=…];C7RAE:DEST=…[,LS=…];外部告警ALEXI:DEV=…;ALEXE:DEV=…;4、系统功能类系统重启动SYREI:RANK=…;查阅重启动记录SYRIP:SURVEY;人工DUMP SYBUP:FILE=…;激活自动DUMP SYBUI:DISC;取消自动DUMP SYBUE;转换DUMP文件SYTUC;DUMP文件备份SYMTP:DIR=…,SPG=…,NODE=…,IO2=…,FILE1=…,FILE2=…;5、IOG类SP状态IMCSP; （IM MCT:SPG=0）SP重启动SYRSI:SPG=…,NODE=…,RANK=…;修复SP RESUI:SPG=…,NODE=…;闭塞NODE BLSNI:SPG=…,NODE==…;解闭NODE BLSNE:SPG=…,NODE==…;LU状态ILLUP[:LU=…];端口状态ILNPP[:NP=…];闭塞LU/NP ILBLI:LU/NP=…;解闭LU/NP ILBLE:LU/NP=…;终端状态MCDVP;挂磁带INTSI:SPG=…,NODE=…,IO=MT-1[,REPLACE]; 挂卷INVOL:NODE=…,IO=…;拆卷INVOE:NODE=…,IO=…;格式化INMEI:NODE=…,IO=…;加卷名INVOL:NODE=…,IO=…,VOL=…;查看卷名INVOP[:VOL=…];查看文件属性INFIP:FILE/VOL/FCLASS=…;删除文件INFIR:FILE=…;复制文件INFIT:FILE=…;输出文件内容IOFAT:FILE=…[,HEX];文件DUMP INFMT:SPG=…,DEST=…,VOL1=…;文件人工传送INFTI:FILE=…,DEST=…;传送文件状态INFSP:FILE=…,DEST=…;MSC常用命令1、B表查看ANBSP:B=…;清零ANBZI;复制ANBCI;定义ANBSI:B=…,…;删除ANBSE:B=…;激活ANBAI;倒向ANBAR;取消保护ANBLI;2、GT表（GSM）查看C7GSP:TT=…,…;清零C7TZI;复制C7TCI;定义C7GSI:TT=…,…;删除C7GSE:TT=…,…;激活C7TAI;倒向C7TAR;3、IMSI表（GSM）查看MGISP:IMSIS=…;清零MGIZI;复制MGICI;定义MGISI: IMSIS=…,…;删除MGISE: IMSIS=…,…;激活MGIAI;倒向MGIAR;4、MSNB表（TACS）查看ANMSP:MSNBS=…;清零ANMZI;复制ANMCI;定义ANMSI:MSNBS=…,…;删除ANMSE:MSNBS=…,…;激活ANMAI;倒向ANMAR;5、RC查看ANRSP:RC=…;初始化ANRPI:RC=…;定义ANRSI:…;结束ANRPE;删除ANRSE:RC=…;激活ANRAI:RC=…;6、GTRC（GSM）查看C7GCP:GTRC=…;定义C7GSI:GT RC=…;删除C7GSE:GTRC=…;7、计费计费跳表状态CHODP:FN=ALL;计费文件状态CHOFP:FN=ALL;打开计费文件CHOFI:FN=…,FILEID=…;关闭计费文件CHOFE:FN=…,FILEID=…; 闭塞计费文件CHOBI:FN=…,FILEID=…;解闭计费文件CHOBE:FN=…,FILEID=…;8、小区管理•GSM定义内部小区删除内部小区定义外部小区删除外部小区定义相邻删除相邻•TACS定义位置区删除位置区修改位置区参数查看位置区定义位置区所含小区查看位置区所含小区定义小区修改小区参数查看小区9、用户管理•GSM查号用户状态MGSSP:IMSI=…;用户功能MGSLP:IMSI=…;取消登记MGSRE:IMSI=…; MSISDN对应IMSI MGTRP:MSISDN=…;来访用户MGSVP;AlartReset F AIAR:ACL=…;•TACS用户状态MTMNP:MSNB=…;取消登记MTVSE:MSNB=…;10、其它监听MONTI:DEV=…;追踪CTRAI::MSISDN/IMSI=…;HLR常用命令（GSM）1、用户数据查看HGSDP:MSISDN=…,ALL;设功能HGSDC:MSISDN=…,SUD=…;激活功能HGSSI:MSISDN=…,SS=…;关闭功能HGSSE:MSISDN=…,SS=…;清除登记位置HGSLR:MSISDN=…;开户HGSUI:MSISDN=…,IMSI=…,PROFILE=…;销户HGSUE: MSISDN=…;换卡HGICI:MSISDN=…,NIMSI=…;设附加号码HGAMI:MSISDN=…,BC=…;删附加号码HGAME:MSISDN=…;2、呼叫转移表查看HGFSP:FW=…;清零HGFZI;复制HGFCI;定义HGFSI:FW=…;删除HGFSE:FW=…;激活HGFAI;倒向HGFAR;3、鉴权数据查看AGSUP:IMSI=…;增加AGSUI:IMSI=…EKI=…;删除AGSUE:IMSI=…;BSC常用命令1、小区状态查看RLSTP:CELL=…;激活/关闭RLSTC:CELL=…,STATE=…;2、小区基本参数（CGI、BSIC、BCCHNO）查看RLDEP:CELL=…[,EXT];定义RLDEI:CELL=…,CGI=…,BSIC=…,BCCHNO=…;改变RLDEC:CELL=…,CGI=…,BSIC=…,BCCHNO=…;删除RLDEE:CELL=…;3、小区频率查看RLCFP:CELL=…;增加RLCFI:CELL=…,DCHNO=…;删除RLCFE:CELL=…,DCHNO=…;跳频RLCHC:CELL=…,HOP=…;小区的测量频率RLMFP:CELL=…;4、其它常用指令LAI相关CELL RLLAP:LAI=…;小区LCH概况RLCRP:CELL=ALL;小区信道状态RLCRP:CELL=…; TG、TX、RX、TS设置情况RXCDP:MO=…;TS或TRX相关TRAU、TRH RXMDP:MO=…;设备参数（RXC、TRD、RHDEV等）RADEP:DEV/DETY=…;设备相连RP、EM RADRP:DETY=…;MO数据RXMOP:MO=…; MO相关CELL RXTCP:MO=…;CELL相关MO RXTCP:MOTY=…,CELL=…;MO状态RXMSP:MO=…;闭塞MO（从下至上）RXBLI:MO=…;解闭MO（从上至下）RXBLE:MO=…;激活MO RXESI:MO=…;使MO退出服务RXESE:MO=…;MO测试RXTEI:MO=…;MO环路测试RXLTI:MO=…;追踪呼叫占用设备RAPTI:LCH/DEV=…;设备占用监视RASAP;设备占用监视告警消除RASAR:DETY=…;小区（信道）占用监视RLVAP;小区（信道）占用监视告警消除RLV AR:CHTYPE=…;小区可用信道数量监视（数据）RLSLP:CELL=…;小区可用信道数量监视（激活）RLSLI:CELL=…;小区可用信道数量监视（结束）RLSLE:CELL=…;MO告警状态RXASP:MO/MOTY=…;MO Error-Log RXELP:MO=…;Faulty UnitLog RXMFP:MOTY=…;消除Error-Log RXELR:MO=…;同步RICSP:EMG=…,EMRS=…; RILT状态RILSP:EMG=…,EMRS=…;RILT状态RILSP:DEV=…;TSLOT状态RILSP:TSLOT=…;某种状态下（MO/BLOC）的RILT RILSP:EMG=ALL,STATE=…;RILT数据RILTP:EMG=…,EMRS=…;RILT数据RILTP:DEV=…;EMRS状态RISTP:EMG=…,EMRS=…;TG的Abis Path RXAPP:MO=…;某种状态下（MO/BLOC）的半永久连接RISPP:EMG=ALL,STATE=…;半永久连接数据和状态RISPP:EMG=…,EMRS=…;半永久连接数据和状态RISPP:TSLOG=…;闭塞EMRS RIBLI:EMG=…,EMRS=…;解闭EMRS RIBLE:EMG=…,EMRS=…;测试EMRS RIRTI:EMG=…,EMRS=…;测试RILT RITTI:DEV=…;CELL相关CHGR RLDGP:CELL=…;相邻小区RLNCP:CELL=…;相邻小区据RLNRP:CELL=…,CELLR=ALL;闭塞TRAU设备RXTBI:DEV=…,FORCE;解闭TRAU设备RXTBE:DEV=…,FORCE;5、开启功能开启“BSC LOAD SHARING STATUS”功能：看该功能是否已激活，用指令RLLSP；如“LSSTATE”为ACTIVE，则激活。

基站数据配置及OSS日常操作第一章、基本知识介绍 (2)1.1 前言 (2)1.2 常用名词解释 (2)1.3 准备工作 (3)第二章、OSS基本操作 (5)2.1 OSS的使用 (5)2.2 Terminal的使用 (7)2.3 OPS的使用 (8)2.4 LOGFILE (13)2.5 用OPS做LOGFILE (13)2.6 在Terminal做LOGFILE (14)第三章、基站数据(DT)的制作 (17)3.1 小区参数部分 (17)3.2 MSC上的定义 (21)3.3 相邻关系 (21)3.4 MO数据部分 (23)第四章、BSC操作 (31)4.1 MO 常用操作 (31)4.2 扩容流程 (43)4.3 日常BSC操作技巧 (46)4.4 爱立信基站操作常用指令 (50)第五章、典型故障处理方法和案例分析 (58)5.1显性故障处理流程和方法 (58)5.2 隐性故障处理流程方法 (60)5.3 基站不稳定故障处理流程和方法 (61)5.4 案例分析 (61)第六章、CNA 操作流程 (66)6.1 概述 (66)6.2 普通操作 (66)6.3 基站割接 (71)6.4 变频 (82)6.5 修改小区参数 (86)6.6一致性检查 (87)6.7 定义相邻关系 (90)6.8 注意事项 (91)第一章、基本知识介绍1.1 前言本教程主要适用于对基站硬件有一定了解，具备一定CME20知识学员。

本培训手册的内容包括：《OSS的使用介绍》、《DT制作》、《BSC操作与维护》、《爱立信基站操作常用指令》共五讲主要内容，同时附加了《基站故障处理方法和案例分析》。

本课程在介绍系统原理与设备工作原理的基础上，侧重说明了开站的方法与操作维护的方法与流程，突出了实用性和可操作性。

1.2 常用名词解释OSS——操作维护系统。

功能包括数据管理、配置管理、故障管理、性能管理和操作维护管理等。

DT——指令的集合。

关于爱立信交换机的一些指令总结一、系统例行检查指令1、ALLIP[:ALCAT=…,ACL=…]；查看告警列表2、 DPWSP；查看CP状态3、 PLLDP；查看CP负荷（INT PLOAD CALIM OFFDO OFFDIFTCHDO FTCHDI OFFMPH OFFMPL FTCHMPH FTCHMPL，OFFTCAP，FTDTCAP）4、 GSSTP；查看选组级状态5、 GSCVP; 查看参考时钟的数值6、 NSSTP；查看时钟同步状态7、 CHODP:FN＝TT；查看计费状态，如CDN持续变化则正常8、 IMMCT:SPG=0/1; 查看IOG状态IMCSP;END;9、 DTSTP:DIP=ALL[,STATE=ABL]; 查看传输DIP状态10、EXEGP:EMG=ALL; 查看RBS200 EMG状态11、R LCRP:CELL=ALL; 查看各小区资源情况12、C7LTP:LS=ALL; 查看信令链状态13、S TRSP:R=ALL; 检查路由设备情况二、日常例行工作（一）计费1、CHOFP:FN=TT; 查看计费输出文件的状态，记下状态为OPEN的FILEID号2、INFSP:FILE＝TTFILE{FILEID},DEST=CHARGING{FILEID};查看计费文件的生成情3、INMCT:SPG=1;INMEI:NODE=…,IO=OD-1,VOL=…FORMAT=NSR02;END; 格式化OD，由交换室或潮阳技术室执行4、INMCT:SPG=1;INVOL:NODE=…,IO=OD-1; 挂卷END;5、INFMT:SPG=1,VOL1=…,DEST=CHARGING{FILEID};开始备份计费文件6、INMCT:SPG=1;INVOE:NODE=…,IO=OD-1; 卸卷END;（二）CP备份1、SYBUE; 去激活自动DUMP2、SYBFP:FILE; 检查后备文件，记录最后一个后备文件名（如RELFSW3）3、SYBUP:FILE=RELFSW3; 将系统信息备份至硬盘4、INMCT:SPG=0;INMEI:NOD E=…,IO=OD-1,VOL=…FORMAT=NSR02;END; 格式化OD，由交换室或潮阳技术室执行5、INMCT:SPG=0;INVOL:NODE=…,IO=OD-1; 挂卷END;6、SYMTP:SPG=0,FILE1=RELFSW3,NODE=…,IO2=OD-1,DIR=OUT;将备份文件拷贝至OD7、INMCT:SPG=0;INVOE:NODE=…,IO=OD-1; 卸卷END;8、SYTUC; 执行此步骤后，RELFSW3倒至RELFSW0,RELFSW0倒至1,依次类推9、SYBCI:FILE=RELFSW0; 对0文件做校验。
