管道颜色及标识规范

1.目标为了便于工业管道内物质识别，确保安全生产，避免在操作上、设备检修上发生误判定等情况，结合企业实际情况制订本规范。

2.适用范围本规范要求了工业管道基础识别色、识别符号和安全标识。

本规范适适用于工业生产中非地下埋没气体和液体输送管道。

3.定义本标准采取下列定义3.1识别色：用以识别工业管道内物质种类颜色。

3.2识别符号：用以识别工业管道内物质名称和状态记号。

3.3危险标识：表示工业管道内物质为危险化学品。

3.4消防标识：表示工业管道内物质专用于灭火。

4.基础识别色4.1依据管道内物质通常性能，分为八类，并对应要求了八种基础识别色和对应颜色标准编号见下表。

4.2基础识别色标识方法工业管道基础识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm色环标识；c)在管道上以长方形识别色标牌标识；d)在管道上以带箭头长方形识别色标牌标识；e)在管道上以系挂识别色标牌标识。

4.3 当采取4.2中b）、c）、d）、e）方法时，两个标识之间最小距离应为10m。

4.4 4.2中c）、d）、e）标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采取4.2中b），c），d），e）基础识别色标识方法时，其标识场所应该包含全部管道起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等管道上和其它需要标识部位。

5.识别符号工业管道识别符号由物质名称、流向和关键工艺参数等组成，其标识应符合下列要求：5.1 物质名称标识a）物质全称。

比如：氮气、硫酸、甲醇。

b）化学分子式。

比如：N2、H2SO4、CH3OH。

5.2 物质流向标识5.2.1工业管道内物质流向用箭头表示，假如管道内物质流向是双向，则以双向箭头表示。

5.2.2当基础识别色标识方法采取4.2中d）和e）时，则标牌指向就作为表示管道内物质流向，假如管道内物质流向是双向，则标牌指向应做成双向。

5.3 物质压力、温度、流速等关键工艺参数标识，使用方可按需自行确定采取。

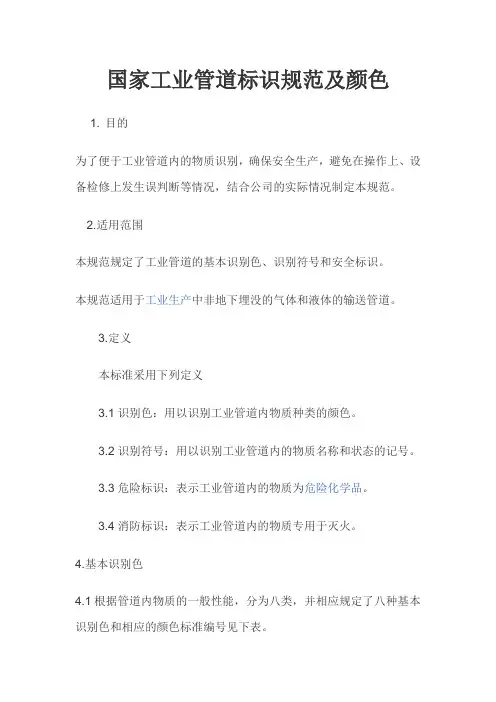

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范。

2、适用范围本规范规定了工业管道的基本识别色、识别符号与安全标识。

本规范适用于工业生产中非地下埋没的气体与液体的输送管道。

3、定义本标准采用下列定义3、1识别色:用以识别工业管道内物质种类的颜色。

3、2识别符号:用以识别工业管道内的物质名称与状态的记号。

3、3危险标识:表示工业管道内的物质为危险化学品。

3、4消防标识:表示工业管道内的物质专用于灭火。

4、基本识别色4、1根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色与相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其她液体黑-氧淡黄PB064、2基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择。

a)管道全长上标识;b)在管道上以宽为150mm的色环标识;c)在管道上以长方形的识别色标牌标识;d)在管道上以带箭头的长方形识别色标牌标识;e)在管道上以系挂的识别色标牌标识。

4、3当采用4、2中b)、c)、d)、e)方法时,两个标识之间的最小距离应为10m。

4、4 4、2中c)、d)、e)的标牌最小尺寸应以能清楚观察识别色来确定。

4、5当管道采用4、2中b),c),d),e)基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门与穿墙孔两侧等的管道上与其她需要标识的部位。

5、识别符号工业管道的识别符号由物质名称、流向与主要工艺参数等组成,其标识应符合下列要求:5、1 物质名称的标识a)物质全称。

例如:氮气、硫酸、甲醇。

b)化学分子式。

例如:N2、H2SO4、CH3OH。

5、2 物质流向的标识5、2、1工业管道内物质的流向用箭头表示,如果管道内物质的流向就是双向的,则以双向箭头表示。

国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
