LCD显示型多功能电力仪表用户手册

单相多功能电力仪表用户手册一.概述单相多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级，实现LED/LCD现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

三.安装与接线1．安装尺寸：2.安装方法：1）.在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2）.取出仪表，松开定位螺丝，取下固定夹。

3）.将仪表安装插入配电柜的仪表孔中。

4）.插入仪表的固定夹，固定定位螺丝。

3．端子接线：注：L-N为辅助电源请按仪表外壳接线图正确接线！1）.辅助电源：多功能电力仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

A．采用交流电源建议在火线一侧安装1A的保险丝。

B．对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

2）. 输入信号：系列产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

说明：A．电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A 保险丝。

B．电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。

如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。

建议使用接线排，不要直接接CT，以便于拆装。

四．编程和使用1．测量显示：可测量电网中的电力参数有：Ua；Ia；Pa；Qa；PF（功率因数）；Sa（视在功率）；FR（频率）以及有功（无功）电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。

使用手册（2014．10．V2.0版）三相多功能电力仪表（LCD 版）定货说明签定合同时，请详细写明产品型号、输入信号 、接线方法等信息。

该系列产品有一个默认的出厂设置，若客户有特殊需要，请在其他项目中详细注明。

订货示例如下：例1、名 称：120*120*90（三相多功能电力仪表）输 入：10KV/AC100V 、200A/AC5A 电力网络：三相三线通讯接口：RS485/MODBUS-RTU例2、名 称：96*96*90（三相多功能电力仪表）输 入：AC380V 、200A/AC5A 电力网络：三相四线通讯接口：RS485/MODBUS-RTU永诺电气有限公司永诺电气有限公司地址：浙江省温州市柳市镇柳青南路后西村目录一、概述 (1)二、技术参数 (1)2.1辅助电源 (2)2.2输入信号 (2)三、编程和使用 (2)3.1 按键定义 (2)3.2 测量显示………………………………………………………2-33.3 页面显示示意图………………………………………………………3-43.4 编程操作 (4)3.5菜单组织结构图 (5)3.6编程菜单结构图 (6)调试举例图 (7)四、数字通讯 (8)4.1 报文格式指令 (10)4.2脉冲输出 (11)M ODBUS-RTU通讯地址信息表………………………………………………12-14五、接线图………………………………………………………15-18六、常见问题及解决方案…………………………………………………………24-251一、概述三相多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲等功能的多功能电能表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。

实现LCD 现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU 通讯协议。

二、技术参数三相多功能电力仪表--用户手册AC5~500V持续：1.2倍 瞬时：10倍/10s AC0~5A持续：1.2倍 瞬时：10倍/10s 视在功率，有功精度1.0级，无功精度1.5级四象限计量，有功精度1.0级，无功精度1.5级可编程、切换、循环（LCD）显示RS-485、MODBUS-RTU 协议2路电能脉冲输出，脉冲常数：5000imp/KWh 输入/电源>2kV ，输入/输出>2kV ，电源/输出>1kV 输入、输出、电源对机壳>50M Ω电压电流参 数三相三线、三相四线<1VA(每相)>500k ΩRMS 测量，精度等级0.5级<0.4VA(每相)<2m ΩRMS 测量，精度等级0.5级45~65Hz AC/DC85~270V ≤5VA-10~55℃-20~75℃性 能输入测量显示电源输出环境安全网络额定值过负荷功耗阻抗精度额定值过负荷功耗阻抗精度频率功率电能显示工作范围功耗数字接口脉冲输出工作环境储存环境耐压绝缘电能测量范围有功无功电度测量范围0~999999Mwh ，超过此数值电度从0开始计数20外形代号42方形96方形80方形72方形名称三相多功能电力仪表测量 四象限电能计量显示LCD分页显示标配功能RS485通讯电能脉冲输出5槽形23.1按键定义2.1 辅助电源：三相多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V 电源接口的标准产品，请保证所提供的电源适用于该系列的产品，以防止损坏产品。

ACR网络电力仪表用户手册一、概述该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级，实现LCD现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数性能参数输入测电压显示网络三相三线、三相四线电压额定值AC400V过负荷持续：1.2倍瞬时：2倍/10s功耗＜1V A（每相）阻抗＞300kΩ精度RMS测量，精度等级0.5电流额定值AC5A过负荷持续：1.2倍瞬时：2倍/10s功耗＜0．4V A（每相）阻抗＜20MΩ精度RMS测量，精度等级0.5 频率40~60Hz,精度0.1Hz功能有功、无功、视在功率，精度0.5级电能四相限计量，有功精度0.5级，无功精度1级显示可编程、切换、循环的LCD显示电源工作范围AC、DC 80~270V 功耗≦5V A输出数字接口RS-485、MODBUS-RTU协议脉冲输出2路电能脉冲输出，光耦隔离环境工作环境-10~55℃储存环境-20~75℃安全耐压输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1kV 绝缘输入、输出、电源对机壳＞5MΩ外形尺寸120×120 96×96（长、宽、）重量0．6kg三、安装与接线1. 安装尺寸：2. 安装方法：1）在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2）取出DCE仪表，松开定位螺丝，取下固定夹。

3）将仪表安装插入配电柜的仪表孔中。

4）插入仪表的固定夹，固定定位螺丝。

3．端子接线：注：L－N为辅助电源具体接线及仪表参数（脉冲常数等）见仪表所带接线图。

3）辅助电源：DCE系列网络电力仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

ACR网络电力仪表用户手册一、概述该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级，实现LCD现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数三、安装与接线1. 安装尺寸：2. 安装方法：1）在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2）取出DCE仪表，松开定位螺丝，取下固定夹。

3）将仪表安装插入配电柜的仪表孔中。

4）插入仪表的固定夹，固定定位螺丝。

3．端子接线：注：L－N为辅助电源具体接线及仪表参数（脉冲常数等）见仪表所带接线图。

3）辅助电源：DCE系列网络电力仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

A、采用交流电源建议在火线一侧安装1A的保险丝。

B、对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

4）.输入信号：DCE采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

说明：A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A 保险丝。

B、电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。

如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。

建议使用接线排，不要直接接CT，以便于拆装。

C、要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！！（功率和电能）D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。

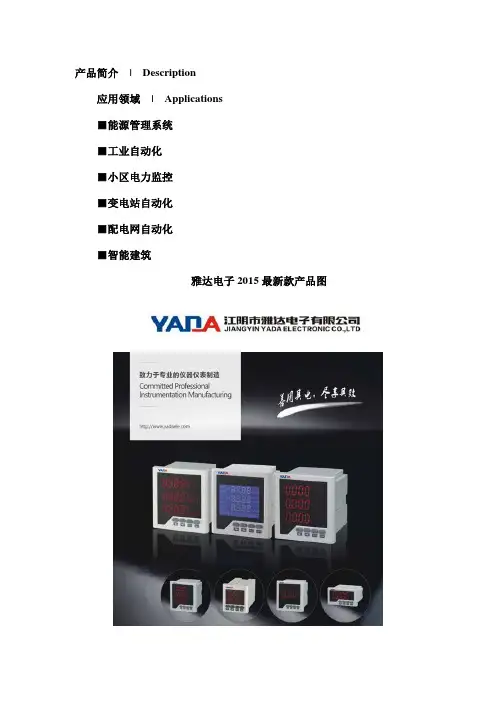

产品简介|Description应用领域|Applications■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图多功能电力仪表用于配电系统的连续监视与控制。

可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。

具备4路数字量输入（DI），1路24V直流辅助电源输出。

所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。

双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。

多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自化和能源管理的同时节省大量投资。

面板显示：面板安装安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2).取出仪表，松开定位螺丝，取下固定夹。

3).将仪表安装插入配电柜的仪表孔中。

4).插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源请按仪表外壳接线图正确接线！接线图完整版|Dimensions高亮度LED显示3相测量值直观显示I/O状态显示通讯：MODBUS-RTU通讯协议RS-485接口其它特征：96X96小型尺寸雅达仪表外形尺寸：96*48------开孔尺寸：（91*45）雅达仪表外形尺寸：48*48------开孔尺寸：（45*45）雅达仪表外形尺寸：72*72------开孔尺寸：（67*67）雅达仪表外形尺寸：80*80------开孔尺寸：（76*76）雅达仪表外形尺寸：96*96------开孔尺寸：（91*91）雅达仪表外形尺寸：120*120------开孔尺寸：（111*111）辅助电源多功能电力仪表Acuvim390具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

SICAM P38 P39复费率型三相多功能电力智能仪表使用说明书V1.8西门子电力自动化有限公司概述 1 技术指标 2 功能介绍 3 操作与显示 4 安装与接线 5 通信 6 使用与维护7 产品型号和订货号8 售后服务91概述1.1产品简介SICAM P38 P39复费率型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。

本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；具有2～50次谐波分析功能，计算多项电能质量参数；可计量有功和无功电能；具有复费率电能和复费率需量功能；P38含有两路独立的RS-485通信接口，P39含有1路RS-485通信接口和1路以太网口。

装置支持MODBUS-RTU和DL/T645双通信规约（串行&TCP/IP）；具有开关量输入和输出功能。

本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。

本三相电子式多功能电能表符合以下标准：GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表（0.2S级和0.5S级）GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU/TCP1.2产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；采用高精度带温补功能的时钟芯片，在工作温度范围内有效保证了时钟的准确性；支持双通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。

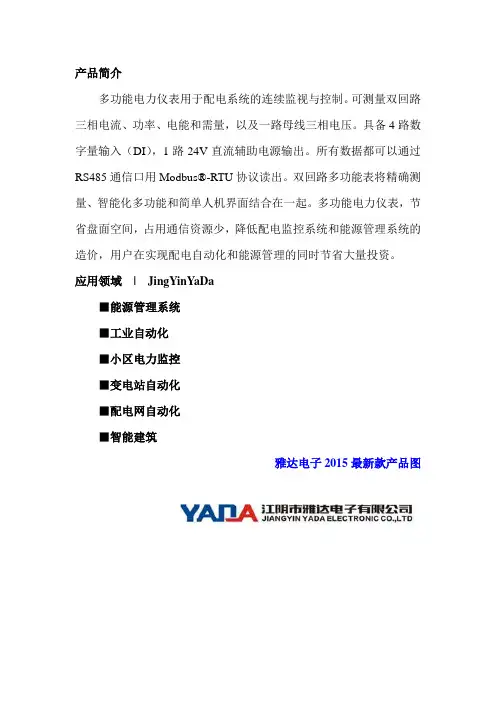

产品简介多功能电力仪表用于配电系统的连续监视与控制。

可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。

具备4路数字量输入（DI），1路24V直流辅助电源输出。

所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。

双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。

多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。

应用领域|JingYinYaDa■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图面板显示：安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2).取出仪表，松开定位螺丝，取下固定夹。

3).将仪表安装插入配电柜的仪表孔中。

4).插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源请按仪表外壳接线图正确接线！产品名称仪表接线图数显表说明书仪表开孔尺寸多功能测控仪表仪表接线图数显表说明书开孔：91*91智能电力监控仪表仪表接线图数显表说明书开孔：76*76综合电力监控仪仪表接线图数显表说明书开孔：67*67三相网络电力仪表仪表接线图数显表说明书开孔：45*45三相网络电力仪表仪表接线图数显表说明书开孔：91*45多功能谐波表仪表接线图数显表说明书开孔：111*111三相智能数字仪表仪表接线图数显表说明书江阴雅达电子单相智能数字仪表仪表接线图数显表说明书输入信号产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

接线图完整版|Dimensions辅助电源江阴雅达多功能电力仪表具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

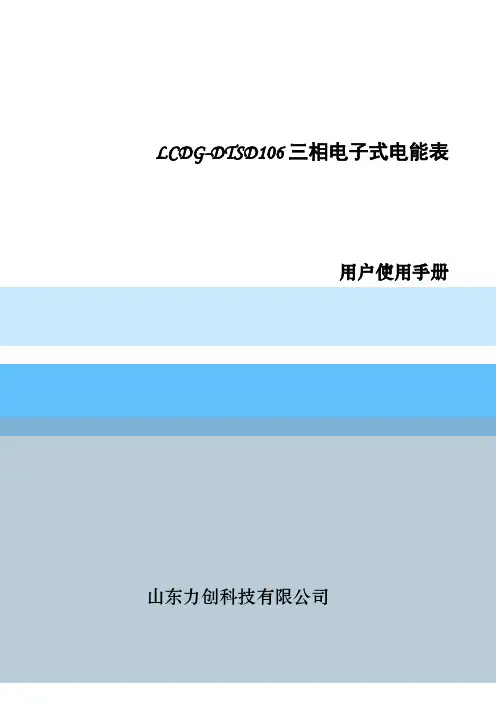

LCDG-DTSD106三相电子式电能表用户使用手册山东力创科技有限公司尊敬的客户：首先感谢您购买和使用本公司的产品。

山东力创科技有限公司是专业从事能源计量与节能控制整体解决方案的国家级高新技术企业，山东省100家科技企业重点联系单位，山东优秀民营企业。

公司通过了ISO9001质量体系认证。

在您购买本公司产品的同时，请仔细阅读本使用说明书，如有任何问题，请及时与本公司的技术服务中心或销售中心联系。

如需要业务咨询的联系电话，请拨山东力创科技有限公司服务热线：************/6251391，或登陆网站Http：//www．查询。

本说明书适用于山东力创科技有限公司生产的LCDG-DTSD106三相电子电能表。

关于本说明书如有变更，恕不另行通知。

本公司有最终解释权。

2010-4-201.概述LCDG-DTSD106三相电子式电能表是山东力创科有限公司集多年的电能计量产品设计经验，所推出的新一代导轨式安装的微型电能表。

该电能表采用LCD显示，可显示三相电压、三相电流、总有功功率、总功率因数及总有功电能，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大的方便用电自动化管理。

该电能表具有体积小、安装方便等优点，且具有极高的精度和良好的EMC性能，符合国标GB/T17215中电子式电能表的相关技术要求。

2.产品规格.表1：模块产品规格型号类型等级电压输入电流输入脉冲常数（imp/kWh）LCDG-DTSD106 互感器接入0.5级3*220/380 1.5(6) 4800LCDG-DTSD106 直接接入0.5级3*220/380 15(60) 480LCDG-DTSD106 毫安互感器接入0.5级3*220/380 20mA3.技术参数表2：模块技术参数及指标性能参数输入测量显示电压测量范围0.7Un～1.2Un精度RMS精度:0.2级电流量程5A、60A或20mA精度RMS测量（电流精度:0.2级）频率三相交流50/60Hz电压、电流；输入频率：45～75Hz 功率有功精度: 0.5级；无功精度：1级功率因数功率因数精度: 0.5级；电源供电电源取自相电压，105～264Vac（50/60Hz）,无需外供电功耗<2W输出可编程通讯输出接口RS-485接口，二线制，+15kV ESD保护通讯规约标准MODBUS-RTU通讯规约、电力DL/T645-97规约或电力DL/T645-07规约数据格式可设置；10位，1位起始位0，8位数据位，1位停止位1；或11位，为奇、偶或无校验可软件设置；通讯速率BPS1200、2400、4800、9600、19.2K ，可设置显示LCD段码显示有功电能脉冲输出脉冲宽度80ms±20ms，光隔离环境工作环境工作温度：-20～70℃存储环境存储温度：-30～80℃相对湿度相对湿度≤90%不结露安全耐压输入和输出>1kV输出和输出>1kV绝缘输出、输入和电源对外壳>5M4.安装与接线4.1 外形尺寸：单位（mm）正视图侧视图图1 LCDG-DTSD106三相电子式电能表外形图4.2 安装方式LCDG-DTSD106三相电子式电能表采用35mm标准导轨式安装方式，如下图图2 三相电子式电能表安装图4.3 接线方式LCDG-DTSD106三相电子式电能表支持一次接入（直接接入）和二次接入（经电流互感器CT 接入）两种接线方式。

PD系列(LCD)多功能网络（谐波）电力仪表用户手册施瑞德电气有限公司目录1.产品特点 (3)2.仪表型号 (3)3.型号说明 (4)4.主要技术参数 (5)5.面板说明及信息 (6)6.操作流程 (10)7.操作说明 (13)8.输出功能 (15)9.通信协议 (16)10.外形及安装开口尺寸…………………………………………………………………2011.接线图 (21)一、产品特点⊙测量项目:电压/电流/有功功率/无功功率/频率/功率因率/四象电能等，共28个电参数⊙4路开关量输入和4路开关量输出；输入/输出全隔离⊙具有效值测量；⊙具有可编程变送输出功能，可对电压/电流/有功功率/无功功率/频率/功率因数变送输出⊙具有RS485数字接口，采用Modbus RTU通信协议⊙具有二路电能脉冲输出；四路可编程报警；显示编程设置输入参数⊙对有功电度/无功电度具有掉电保护功能⊙具有2-31次谐波测量功能⊙具有需量测量功能⊙具有8时段4费率功能；该系列仪表可广泛应用于控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中；有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数的特点。

警告如果不按说明书操作会发生意外，而且会导致产品毁坏。

二、仪表型号1、PD系列系列多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能控制、计量考核的应用场合设计的高精度、高可靠、高性价比的智能配电仪表产品。

该系列仪表采用高可靠的MCU设计，可以测量三相电网中所有电量参数如三相电压（相/线）、三相电流、有功功率、无功功率、功率因数、电网频率、需量和双向电能计量，具有标准电能脉冲输出和RS485通讯接口，可选多种扩展功能模块。

2、PD系列系列（LCD显示）为标准产品，具有测量和计量功能，配置电能脉冲输出和通讯接口； PD系列系列（LCD显示）在标准功能的基础上增加直流变送输出、开关输入监测、继电器输出等功能；PD系列系列（LCD显示）采用段码式液晶屏菜单切换显示，并具有复费率电能计量和谐波测量等功能；外形代号指针表型号面框尺寸开孔尺寸2 42方形120*120 111*1119 96方形96*96 91*913 80方形80*80 76*76A 72方形72*72 67*67四：主要技术参数网络三相三线、三相四线AC 100V、400V（订货时请说明）电压额定值持续：1.2倍瞬时：2倍/10S 电压过负荷电压功耗<1VA （每相）电压阻抗电压精度RMS测量、精度等级0.5AC 1A 5A（订货时请说明）电流额定值电流过负持续：1.2倍瞬时：10倍/10S荷电流功耗<0.4VA （每相）电流阻抗<20mΩ电流精度RMS测量、精度等级0.5 频率45~60Hz、精度0.1Hz 功率有功、无功、视在功率、精度0.5% 电能四象限计量，有功精度0.5%，无功精度1% 显示可编程设置、切换、循环3排LCD显示电源工作AC/DC 100~240V 范围电流功耗标准RS-485、MODBUS-RTU协议输出数字接口脉冲输出2路电能脉冲输出（光耦继电器）4路开关量输入（干结点方式）开关量输入报警输出4路开关输出，250VAC/3A或30VDC/5A 模拟量输4路模拟量变送输出，4-20mA DC 出工作环境温度：-10~55℃湿度：<85%RH 储存环境-20~75℃耐压输入和电源1600VAC，输入和输出1600VAC，电源和输出1600VAC绝缘输入、输出、电源对机壳>5M Ω尺寸（mm ） 96W х96H х100L 重量0.6kg五、面板说明及信息显示：三相电压，三相电流，有功功率、无功功率、视在功率，功率因素，频率、电压、电流不平衡度，有功功率、无功功率、视在功率需量，线三相电压最大值，线三相电流最大值，有功、无功、视在功率最大值，线三相电压最小值，线三相电流最小值，有功、无功、视在功率最小值，三相电压谐波值，三相电流谐波值。

数显多功能电力仪表用户手册本手册适用于以下特殊型号的产品PS194P-2D4T江 苏 斯 菲 尔 电 气 股 份 有 限 公 司 JIANGSU SFERE ELECTRIC CO., LTD感谢您选择江苏斯菲尔电气有限公司研发的PS194P-2D4T仪表，为了方便您选购和安全、正确、高效地使用本仪表，请仔细阅读本说明书并在使用时务必注意以下几点。

注意CAUTION:◆ 该装置必须有专业人员进行安装与检修◆ 在对该装置进行任何内部或外部操作前、必须切断输入信号和电源；◆ 始终使用合适的电压检测装置来确定仪表各部位无电压◆ 提供给该装置的电参数需在额定范围内下述情况会导致装置损坏或装置工作的异常:◆ 辅助电源电压超范围◆ 配电系统频率超范围◆ 电流或电压输入极性不正确◆ 带电拨通信插头◆ 未按要求连接端子连线Please don’t touch the terminals本手册可以在本公司的主页上下载到最新版本，同时也提供一些相应的测试软件下载。

如果您需要纸质用户手册可以向本公司的技术服务部门申请。

目录1．产品简介 (1)1．1引用标准 (1)1．2产品概述 (1)2．技术参数 (1)3．安装与接线 (2)3．1 仪表尺寸 (2)3. 2 安装方法 (3)3. 3接线端子功能说明 (3)3. 4接线 (3)4．编程操作 (5)4. 1 进入和退出编程状态 (5)4. 2编程操作中按键的使用 (5)4. 3编程操作 (5)4. 3. 1菜单结构 (5)4．3．2典型编程操作范例 (8)5．面板说明与测量信息显示 (10)6．功能模块 (11)6．1 通讯 (11)6.1.1 物理层 (11)6.1.2 通讯协议 MODBUS-RTU (11)6.1.3报文指令格式 (13)6.1.4 报文举例 (13)6．2 变送输出 (14)7.常见问题及解决办法 (16)附录 (18)1．产品简介1．1引用标准 引用国家标准 GB/T 17883-1999 0.2S 级和0.5S 级静止式交流有功电度表 GB/T 17882-1999 2级和3级静止式交流无功电度表 GB/T 15284-2002 多费率电能表特殊要求 DL/T 614-1997 多功能电能表GB/T13850-1998 交流电量转换为模拟量或者数字信号的电测量变送器 相应国际标准 IEC 62053-22:2003 电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S 和0.5S 级) IEC 62053-23:2003 电量测量设备(交流)-特殊要求-第23部分:静态无功表(2S 和3S 级) IEC 61010-1:2001 测量、控制以及实验室用电气设备的安全要求-第1部分:一般要求 IEC 61000-2-11 电磁兼容性(EMC)-第2-11部分 IEC 60068-2-30 环境测试-第2-30部分1．2产品概述PS194P-2D4T 仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。

PM96多功能网络电力仪表1概述PM96多功能网络电力仪表，采用96外形以及极短的表体进深，特别适合狭小安装空间的应用，工业标准宽温液晶显示屏，具备良好的高低温显示特性，PM96表能实现全电量测量和显示，包括动态报警、开关量输入输出状态、SOE事件记录、复费率、回路负荷率显示、谐波等、支持双通讯、变送输出功能。

PM96表采用卡扣式固定设计，提高柜体装配效率，适用于各行业开关柜配电屏回路配电测控。

2产品型号3产品特点方便安装——柜内深度小于42mm，特别背部柜内空间，方便现场安装使用；宽供电范围——仪表电源AC/DC85-265V，交直流国际通用电压范围；信号输入——额定电流输入1A、5A可设置；电压信号支持最高690V直接接入；显示全面——带模拟光柱显示电流、功率负荷率等；方便组网——标配RS485通讯接口，标准Modbus-RTU和DL/T645-2007双协议可选；高精度全电量测量——正反向有功电能计量，四象限无功电能计量。

电能计量精度0.5S 级。

灵活的扩展功能配置*最多8路无源开关量输入采集监测，最多4路DO接点输出（两路独立，两路共用）可实现遥控或越限报警；*可选有功电能脉冲与第2路DO复用，供PLC等采集实时总有功电能数据；*可选复费率及需量功能，支持电能冻结；多种需量参数及时标；极值记录及时标等；*可选谐波功能，实时监测系统总谐波畸变率，2-31次分次谐波含有率等；*可选大容量（16MB）SOE事件记录，记录实时量的负荷数据，形成负荷曲线，记录时间间隔1~60分钟可以设置；*可选第二路RS485接口，满足双后台系统数据监测通讯需求；*可选最多3路4~20mA变送输出功能，通道间电气隔离，可免去信号隔离栅。

4技术指标参数性能指标输入信号信号网路三相三线、三相四线，详见接线图；频率45～65Hz；电压AC57.7/100V、230/415V过负荷：1.2倍额定值（连续）；2倍额定值/1秒；功耗：＜0.5VA（每路）；电流AC1A、5A过负荷：1.2倍额定值（连续）；10倍额定值/1秒；功耗：＜0.5VA（每路）；精度电压、电流、功率0.2级有功电能0.5s级无功电能2级电源工作范围：AC/DC85V～265V 功耗：主体功耗≤5VA；继电器输出触点类型：常开（电平输出或点动模式）触点容量：AC250V/3A DC30V/3A；电能脉冲输出输出方式：集电极开路的光耦脉冲；开关量输入支持干接点输入，内置DC12V电源；通讯RS485接口支持Modbus-RTU协议或DLT645规约；安全性工频耐压辅助电源、电压信号、电流信号之间工频耐压为AC2kV/1min；开关量输入、脉冲输出、通讯、之间的工频耐压为AC1kV/1min；绝缘电阻输入、输出端对机壳>100MΩ；电磁兼容等级符合IEC61000标准（4级）；防护等级IP51（前面板），IP30（柜内本体）（端子除外）使用环境仪表工作温度：-25℃～+70℃；显示屏工作温度-20℃～+70℃；储存温度：-40℃～+85℃；相对湿度：≤95%不结露；海拔高度：≤2500m；5开孔及安装5.1端子定义及接线注：由于第二路RS485通讯口和第一路变送输出端子复用，所以当选择双RS485通讯且带变送功能时，实际有效变送输出端口是第二和第三路。
