长沙中汇电气有限公司本企业已通过ISO9001：2008质量管理体系认证GB194E-9S4多功能(网络)电力仪表使用说明书长沙中汇电气有限公司安装、使用产品前请阅读使用说明书该说明书请保留备用1、多功能电力仪表概述：1.1产品特点智能多功能电力仪表具有精确的电力参数测量、可编程越线报警功能等；配有丰富的输入输出接口，可用于现场设备状态的检测与控制，为电力应用专家提供测量支持，为SCADA和智能电网提供数据基础，为高效智能管理电能提供决策依据。

以高可靠的工业标准设计而成，采用多种隔离和抗干扰措施，能够在高干扰电力系统环境中可靠运行。

1.2产品领域智能多功能电力仪表既可作用电力参数指示器，替代模拟指针仪表和数字面板，也可作用为自动化系统的前端采集元器件，亦可作为配电系统的连续测量和监视单元.主要应用领域有：工业配电自动化系统变电站自动化系统发电厂厂用电系统高低压开关柜智能大厦电气工程能效管理系统多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控需求而设计的高精度、高可靠、高性价比的智能配电仪表产品。

长沙中汇电气有限公司长沙中汇电气有限公司2、技术指标2.1性能参数2.2电气绝缘性能a)介质强度符合GB/T13729规定，工频电压2.5kV，时间1分钟。

b)绝缘电阻符合GB/T13729的规定，500V兆欧表测试，绝缘电阻值小于100MΩC)冲击电压符合GB/T13729规定，承受1.2/50μs峰值为5kV的标准电波的冲击。

2.3机械性能振动符合GB/T13729标准，严酷等级为B级。

冲击符合GB/T13729标准，严酷等级为B级。

碰撞符合GB/T13729标准，严酷等级为I级。

2.4电磁兼容性能静电放电抗扰度符合GB/T17626.2（IEC61000-4-2)规定，严酷等级为IIII级。

射频电磁场辐射抗扰度符合GB/T17626.3(IEC61000-4-3)规定，严酷等级为III级。

DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述 ....................................................................................................................................错误！未定义书签。

2工作原理 ............................................................................................................................错误！未定义书签。

3技术参数 ............................................................................................................................错误！未定义书签。

3.1主要型号 ...............................................................................................................................错误！未定义书签。

3.2主要技术参数 .......................................................................................................................错误！未定义书签。

3.3抄表及全失压电池 ...............................................................................................................错误！未定义书签。

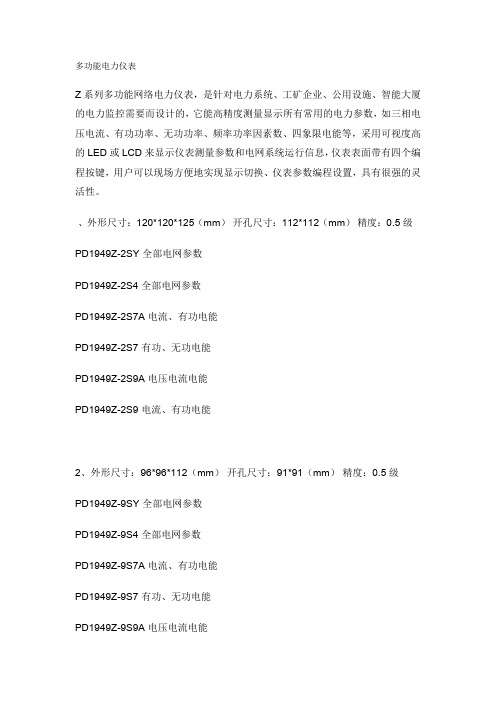

多功能电力仪表Z系列多功能网络电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需要而设计的，它能高精度测量显示所有常用的电力参数，如三相电压电流、有功功率、无功功率、频率功率因素数、四象限电能等，采用可视度高的LED或LCD来显示仪表测量参数和电网系统运行信息，仪表表面带有四个编程按键，用户可以现场方便地实现显示切换、仪表参数编程设置，具有很强的灵活性。

、外形尺寸：120*120*125（mm）开孔尺寸：112*112（mm）精度：0.5级PD1949Z-2SY 全部电网参数PD1949Z-2S4 全部电网参数PD1949Z-2S7A 电流、有功电能PD1949Z-2S7 有功、无功电能PD1949Z-2S9A 电压电流电能PD1949Z-2S9 电流、有功电能2、外形尺寸：96*96*112（mm）开孔尺寸：91*91（mm）精度：0.5级PD1949Z-9SY 全部电网参数PD1949Z-9S4 全部电网参数PD1949Z-9S7A 电流、有功电能PD1949Z-9S7 有功、无功电能PD1949Z-9S9A 电压电流电能PD1949Z-9S9 电流、有功电能E系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能智能仪表，能够完成电量测量、电能计量、数据采集、显示及传输功能，可广泛应用于变电站自动化、智能建筑、企业内部电能测量、管理、考核。

实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

1、外形尺寸：120*120*112（mm）开孔尺寸：112*112（mm）精度：0.5级PD1949E-2SY 全部电量参数PD1949E-2S4全部电量参数PD1949E-2S7A四象限电能三相电流PD1949E-2S9A三相电压、电流和电能PD1949E-2S7四象限电能PD1949E-2S9三相电流和有功电能2、外形尺寸：96*96*112（mm）开孔尺寸：91*91（mm）精度：0.5级PD1949E-9SY 全部电量参数PD1949E-9S4 全部电量参数PD1949E-9S7 四象限电能PD1949E-9S9 三相电流和有功电能PD1949E-2S7A 四象限电能三相电流PD1949E-2S9A 三相电压、电流和电能3、外形尺寸：80*80*85（mm）开孔尺寸：76*76（mm）精度：0.5级PD1949E-3S4 全部电量参数PD1949E-3S7 四象限电能PD1949E-3S9 三相电流和有功电能PD1949E-3S7A 四象限电能三相电流PD1949E-3S9A 三相电压、电流和电能多功能谐波表数量(台) 价格(元/台)≥1 1.00元/台∙∙∙供应PD194Z-9HY/2HY多功能谐波表/电流表H系列经济型多功能谐波表PD194Z-2H4/9H4 PD194E-9H4/2H4 PD194Z-2H4 PD194Z-9H4 PD194Z-2HY PD194Z-9HYPD194E-2H4 PD194E-9H4 PD194E-2HY PD194E-9HY参数精度等级U,I为0.2级P,Q为0.5级, 有功电能0.5S 无功电能1级显示LED或LCD显示网络三相三线三相四线电压额定值AC100V/AC380V(订货时说明)过负荷测量:1.2倍,瞬时:2倍/10s功耗<1VA(每相阻抗>300kΩ电流额定值AC1A/AC5A(订货时说明)过负荷持续:1.2倍, 瞬时:10倍/5s功耗<0.4VA(每相)阻抗<20MΩ频率50/60Hz ±10%谐波电压及电流总谐波含量(2----21谐波总含量)电能正负有功无功电能计量电源工作范围AC/DC:80V~270V功耗≤5VA输出模块脉冲输出2路电能脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh) 通讯接口1路(2路)RS485通讯接口, MODBUS-RTU协议开关量输入4路(3路或4路)开关量输入,干结点方式开关量输出4路(2路)继电器输出变送输出4路模拟量变送输出:0/4~20mA或0~5/10V工作条件-10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m隔离耐压输入和电源>2kV,输入和输出>1kV,电源和输出>2kV绝缘>100MΩ外形尺寸:96×96mm, 120×120mm开孔尺寸:92×92mm, 111×111mm数显表数量(台) 价格(元/台)≥1 1.00元/台∙∙∙供应PZ48-AI可编程智能电测数显仪表批发价PZ48-AI交流电流表PZ48-AV交流电压表PZ48-AI3三相交流电流表PZ48-AV3三相交流电压表PZ48-F 频率表72方形智能表PZ72-AI交流电流表PZ72-AV交流电压表PZ72-AI3三相交流电流表PZ72-F 频率表80方形智能表PZ80-AI交流电流表PZ80-AV交流电压表PZ80-AI3三相交流电流表PZ80-AV3三相交流电压表PZ80-F 频率表PZ96B-P3三相有功功率表PZ96B-Q4三相无功功率表96方形智能表PZ96-AI交流电流表PZ96-AV交流电压表PZ96-AI3三相交流电流表PZ96-AV3三相交流电压表PZ96-P3三相有功功率表PZ96-Q3三相无功功率表PZ96-PF功率因数表PZ96-D功率因数角度表42方形智能表PZ42-AI交流电流表PZ42-AV交流电压表PZ42-AI3三相交流电流表PZ42-AV3三相交流电压表PZ42-P3三相有功功率表PZ42-PF功率因数表PZ42-D功率因数角度表PZ96B-AI交流电流表PZ96B-AV交流电压表PZ96B-AI3交流电流表PZ96B-AV3交流电压表PZ96B-P3三相有功功率表PZ96B-Q3三相无功功率表PZ96B-PF功率因数表PZ96B-D功率因数角度表16槽形智能表PZ16-AI交流电流表PZ16-AV交流电压表PZ16-AI3交流电流表PZ16-AV3交流电压表PZ16-P3三相有功功率表PZ16-Q3三相无功功率表PZ16-PF功率因数表PZ16-D功率因数角度表46槽形智能表PZ46-AI交流电流表PZ46-AV交流电压表PZ46-AI3交流电流表PZ46-AV3交流电压表PZ46-P3三相有功功率表PZ46-Q3三相无功功率表PZ46-PF功率因数表PZ46-D功率因数角度表。

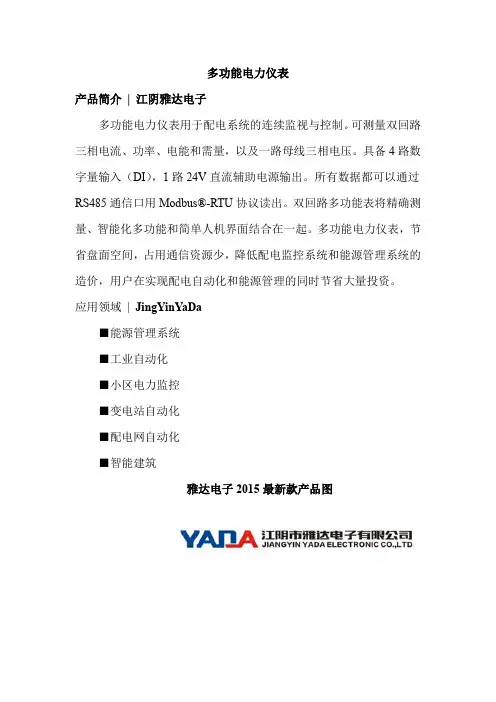

多功能电力仪表产品简介|江阴雅达电子多功能电力仪表用于配电系统的连续监视与控制。

可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。

具备4路数字量输入（DI），1路24V直流辅助电源输出。

所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。

双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。

多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。

应用领域|JingYinYaDa■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图面板显示：安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2).取出仪表，松开定位螺丝，取下固定夹。

3).将仪表安装插入配电柜的仪表孔中。

4).插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源请按仪表外壳接线图正确接线！产品名称仪表接线图数显表说明书仪表开孔尺寸多功能测控仪表仪表接线图数显表说明书开孔：91*91智能电力监控仪表仪表接线图数显表说明书开孔：76*76综合电力监控仪仪表接线图数显表说明书开孔：67*67三相网络电力仪表仪表接线图数显表说明书开孔：45*45三相网络电力仪表仪表接线图数显表说明书开孔：91*45多功能谐波表仪表接线图数显表说明书开孔：111*111三相智能数字仪表仪表接线图数显表说明书江阴雅达电子单相智能数字仪表仪表接线图数显表说明书输入信号产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

接线图完整版|Dimensions辅助电源江阴雅达多功能电力仪表具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

egn多功能电力仪表说明书尊敬的用户，感谢您购买我们的egn多功能电力仪表。

在使用前，请仔细阅读本说明书，确保您了解并熟悉其各项功能和操作方法。

第一章：产品概述egn多功能电力仪表是一种广泛应用于电力监测、计量和控制领域的设备。

它具有高精度测量、多功能显示、数据存储和远程通信等功能，可以满足不同用户的需求。

本仪表适用于电力局、工矿企业、公共事业单位等需要对电力设备进行监控和管理的场所。

第二章：产品特点1. 高精度测量：采用先进的传感器和测量技术，对电压、电流、有功功率、无功功率、功率因数等电力参数进行高精度测量。

2. 多功能显示：配备大屏幕液晶显示屏，可同时显示多个电力参数，方便用户实时掌握电力设备的运行状态。

3. 数据存储：内置大容量存储芯片，可记录大量的电力参数数据，方便用户进行历史数据查询和分析。

4. 远程通信：支持多种通信协议，如Modbus、RS485等，可实现与上位机或其他智能设备的远程通信，方便用户进行远程监控和管理。

5. 多种安装方式：提供壁挂式和导轨式两种安装方式，方便用户根据不同需求进行选择。

6. 安全性高：具备过载保护、短路保护、过压保护等功能，可有效保障用户设备和人身安全。

7. 易于操作：配备简单易用的操作按键和菜单界面，用户可轻松完成各项操作。

第三章：技术参数1. 测量精度：电压、电流测量精度为±0.5%，有功功率、无功功率、功率因数测量精度为±1%。

2. 显示尺寸：800×480像素，大屏幕液晶显示屏。

3. 数据存储容量：内置1GB存储空间，可记录超过10万条电力参数数据。

4. 通信协议：支持Modbus、RS485等通信协议。

5. 工作电源：AC 100-240V，50/60Hz。

6. 功耗：小于5W。

7. 安装方式：壁挂式和导轨式可选。

8. 过载保护、短路保护、过压保护等功能。

9. 工作环境：-20℃～+50℃，湿度小于85%。

第四章：操作说明1. 开机：按下电源键，仪器自动开机，液晶显示屏亮起并显示欢迎画面。

多功能电力仪表用户手册一、产品简介该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级，实现LED 现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数三、安装与接线96 96×96 91×91 96 96 9580 80*80 76*76 80 80 9072 72*72 67*67 72 72 903．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。

3．3端子接线图三相四线接线图三相三线接线图(注1：尺寸不同接线方式都相同)（注2：电流线星号为进线，进出线接反，电能计量到反相电能。

）四、编程操作4．1 进入和退出编程状态进入编程状态:在测量显示状态时按住“SET”键1秒钟，进入密码认证页面，使用“◄”键,“▲”键和“▼”键输入密码(默认用户密码为1111)，再按“SET”键就进入编程状态页面。

注意：如果输入密码按“SET”键后，退出到测量显示状态，则表示输入密码不正确。

退出编程状态：在编程状态，一直按住“SET”键2秒钟，退出编程状态，会提示用户选择是否保存设置值，“yes”保存设置值，“no”不保存设置值。

按“SET”键保存，按其它键不保存。

4．2 编程操作中按键的使用功能键SET：确认设置值，进入下一项设置或退出设置。

位选键◄：循环选定要设置的数码管，选定的数码管呈闪烁状态。

增加键▲：改变闪烁位数码管的数值(数码管数值从0到9循环)。

减小键▼：改变闪烁位数码管的数值(数码管数值从9到0循环)。

序号序号内容说明显示范围进入菜单密码CodE 0~9999说明：输入进入菜单的密码，只有密码正确才能进入菜单，出厂预设值为11111接线方式NEt 3P3L、3P4L 说明：3P3L三相三线接法、3P4L三相四线接法2电压倍率Pt 1~9999说明：本项设定的为线路所用PT的倍率，出厂预设定为1，如线路所用PT类型为：10kV/1 00V，则该项整定值为1003电流倍率Ct 1~9999说明：本项设定的为线路所用CT的倍率，出厂预设定为1，如线路所用CT类型为：600A/ 5A，则该项整定值为1204显示方式diSP 0~99说明：0为固定显示方式，手动切换显示项；1~99设置页面为自动切换，设置的值为显视的间隔时间，单位秒5通信地址Addr 1~247 说明：仪表地址，多机通信时用于识别本机6通信波特率bAUd 2400、4800、9600、19200、38400 说明：用于设定RS485通讯的波特率，出厂预设值为96007通信数据格式dAtA n.8.1、o.8.1、e.8.1、n.8.2说明：n.8.1无校验位8个数据位1个停止位、o.8.1奇校验8个数据位1个停止位、e.8.1偶校验8个数据位1个停止位、n.8.2无校验位8个数据位2个停止位8电能清0 Eclr yes、no 说明：yes电能数据清0，no电能数据不变9保存参数修改值选择SAVE yes、no 说明：yes保存参数修改值，no以前参数值不变10菜单进入密码Code 0~9999 说明：设置进入菜单的密码，密码预设值为1111五、面板说明与测量信息显示页面内容说明1三相电压分别显示电压Ua、Ub、Uc(3相4线)或Uab、Ubc、Uca(3相3线)，单位为V，在K指示灯亮的情况下为KV。

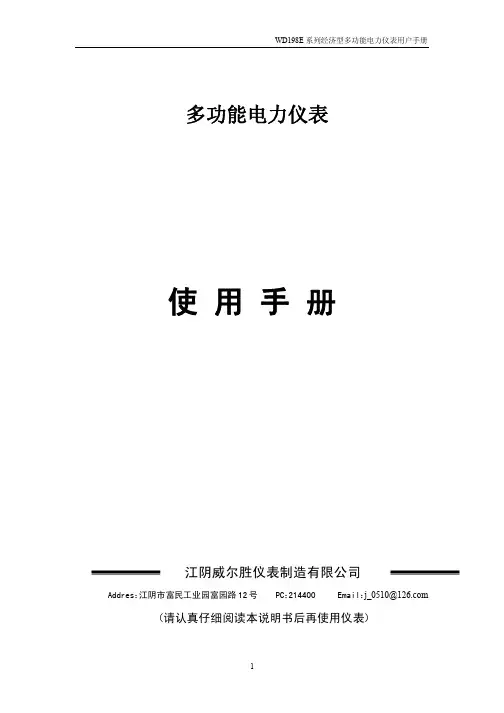

多功能电力仪表使 用 手 册江阴威尔胜仪表制造有限公司 Addres：江阴市富民工业园富园路12号 PC：214400 Email：(请认真仔细阅读本说明书后再使用仪表)WD198E 系列经济型多功能电力仪表用户手册一．概述经济型多功能电力仪表是WD198E 系列产品中增加的新品种，该产品是具有可编程测量、显示、数字通讯和电能脉冲输出功能，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。

测量精度为0.5级，实现LED 现场显示和远程RS-485数字接口通讯、采用MODBUS-RTU 通讯协议。

目前经济型多功能电力仪表有WD198E-2S4G 、WD198E-9S4G 、WD198E-3S4G 三个品种。

二.性能参数性 能参 数网 络三相三线、三相四线额定值 AC100V 、220V 、380V （订货时请说明）过负荷测量：1.2倍 瞬时：2倍/10s功 耗 <0．1VA (每相)阻 抗 >1MΩ电 压精 度 RMS 测量，精度等级0.5 额定值 AC1A 、5A （订货时请说明） 过负荷持续：1.2倍 瞬时：10倍/10s功 耗 <0.4VA (每相) 阻 抗 <20mΩ电 流精 度 RMS 测量，精度等级0.5 频 率 40~65Hz ，分辨力0.02Hz 功 率 三相总有功、无功 精度0.5%电 能 四象限电能计量 有功精度0.5％，无功为1％ 输入 测 量 显 示显 示可编程设置、切换、循环3排 LED 显示工作范围 AC 、DC 80V ～270V电 源功 耗≤5VA数字接口 RS-485、MODBUS-RTU 协议 输 出 脉冲输出 2路电能脉冲输出，光耦继电器环 境工作环境-10~55℃储存环境-20~75℃耐 压 输入和电源>2kV ；输入和输出>2kV ；电源和输出>1.5kV安 全绝 缘输入、输出、电源对机壳>5M Ω 尺 寸 96×96×83（长、宽、深）外 形重 量0.4kg三．安装与接线1．安装尺寸：最 小 安 装 距 离总 长 （n ）不带插头总 长备 注仪表型号外 形 代 号 外 形 尺 寸（lxh ）屏 装 配 合 尺 寸 （axb ）开 孔 尺 寸 （sxy ）水平垂直42方形 2 120X120 110X110 111X111 120 120 55.5 9方形 9 96X96 90X90 91X91 96 96 75 6方形383X8375X7576X76838375单位（mm ）2．安装方法：1）．在固定的配电柜上，选择合适的地方开一个SXY 的安装孔。

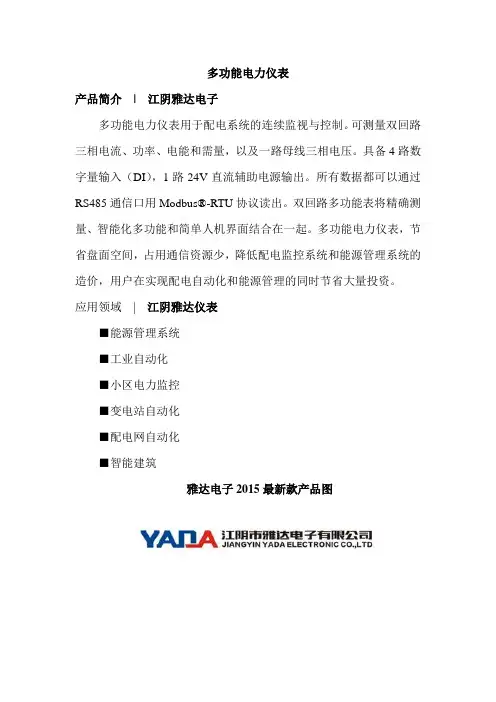

多功能电力仪表产品简介|江阴雅达电子多功能电力仪表用于配电系统的连续监视与控制。

可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。

具备4路数字量输入（DI），1路24V直流辅助电源输出。

所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。

双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。

多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。

应用领域|江阴雅达仪表■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图【江阴雅达仪表型号大全】安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2).取出仪表，松开定位螺丝，取下固定夹。

3).将仪表安装插入配电柜的仪表孔中。

4).插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源请按仪表外壳接线图正确接线！接线图完整版 | Dimensions辅助电源江阴雅达多功能电力仪表具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC ：80-270V ，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

A ．采用交流电源建议在火线一侧安装1A 的保险丝。

B．对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

输入信号产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

说明：A。

电压输入：输入电压应不高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，在电压输入端须安装1A保险丝。

B．电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。

使用说明书一、产品简介ZH194E 多功能电力仪表，一种具有可编程测量、显示、RS485数字通讯和电能脉冲变送输出的多功能智能电力仪表，能够完成三相电参量测量(三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等)、四象限电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度0.5级，实现LED 或LCD 现场显示和远程RS-485数字接口通讯，采用标准MODBUS-RT U 通讯协议。

二、技术参数三、安装与接线3．1 仪表尺寸此型号仪表有4种外形，面板尺寸为96X96，120X120两种外形可选配开关量输入，开关3．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。

3．3 端子接线说明：如与仪表壳体接线图不一致，请以仪表壳体接线图为准！(1) 电压输入：输入电压不要高于产品的额定输入电压（100V或400V），否则应考虑使用PT，为了便于维护，建议使用接线排。

(2) 电流输入：11、13、15为电流互感器的进线端，*表示为电流同名端(进线端)。

标准额定输入电流为5A，大于5A的情况应使用外部CT。

如果使用的CT上连有其它仪表，接线应采用串接方式。

去除产品的电流输入连线之前，一定要先断开CT 一次回路或者短接二次回路，为便于维护，建议使用接线排。

(3) 要确保输入电压、电流相序一致，方向一致；否则会出现数值和符号错误(功率和电能)!(4) 仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。

一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2 个CT（A 和C 相），三相四线需要安装三个CT。

仪表内可设置两种接线方式，实际接线方式和表内设置接线方式必须一致，否则仪表的测量数据不正确。

SICAM P38 P39复费率型三相多功能电力智能仪表使用说明书V1.8西门子电力自动化有限公司概述 1 技术指标 2 功能介绍 3 操作与显示 4 安装与接线 5 通信 6 使用与维护7 产品型号和订货号8 售后服务91概述1.1产品简介SICAM P38 P39复费率型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。

本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；具有2～50次谐波分析功能，计算多项电能质量参数；可计量有功和无功电能；具有复费率电能和复费率需量功能；P38含有两路独立的RS-485通信接口，P39含有1路RS-485通信接口和1路以太网口。

装置支持MODBUS-RTU和DL/T645双通信规约（串行&TCP/IP）；具有开关量输入和输出功能。

本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。

本三相电子式多功能电能表符合以下标准：GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表（0.2S级和0.5S级）GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU/TCP1.2产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；采用高精度带温补功能的时钟芯片，在工作温度范围内有效保证了时钟的准确性；支持双通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。

42方形电量仪表(E系列)之产品一CD194E-2S4多功能电力监测仪表用户手册USERS MANUAL鸿引电子一、功能综述CD194－2S4型多功能电量监测仪表是在消化国外进口同类产品的技术基础上，根据我国对电力设备的运行和计算机智能化监控要求而设计的，该产品集电流表、电压表、功率表、电度表为一体的综合电量监测仪表，RS485通讯接口将该仪表联接到监测中心的计算机网络，是适合我国工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。

CD194－2S4专用于50/60Hz供电系统电量参数的综合采集；可测量并显示三相电压、三相电流、有功功率、无功功率、功率因数，有功电能（累积）、无功电能（累积）和频率，电能量数值仅作为企业内部二级计量考核、核算用，不作计价计量、付费使用。

二、主要技术指标1、接线方式：3P3L（三相三线）或3P4L（三相四线）2、信号输入电流：额定输入电流AC：1A、5A电压：额定输入电压AC：100V、220V、380V允许过量程：瞬时：电流10倍/5秒，电压2倍/1秒；持续：1. 2倍3、串行通讯：RS485串行接口，ModBus协议、RTU格式，通讯波特率4800、9600可选4、电量测量范围与精度％A 0.5电流：0～5电压：0～450 V 0.5 ％有功功率：0～9999.999999 MW 0.5 ％无功功率：0～9999.999999 Mvar 0.5 ％功率因数：0～1.000 0.5 ％频率：45～60Hz ±0.1Hｚ有功电能（以电度累积和显示）：0～99999999.99kWh 1.0 ％无功电能（以电度累积和显示）：0～99999999.99kvarh 1.0 ％5、绝缘强度：IEC 60255-5 2KVrms-1min6、环境承受能力：工作 IEC 60068-1和2 0℃～+55℃储存 IEC 60068-1和2 -25℃～+70℃湿热 IEC 60068-1-3 93%RH 40℃7、使用场合：无腐蚀性气体及金属粉尘，海拔高度< 3000 m8、工作电源及功耗：A C ( 85～265)V或DC ( 100～275)V 8VA三、显示与按键操作说明3.1、按住SET本仪表进入参数设定状态，每按一下，自动进入下一项参数设定；在设定状态，键移动要调整的值，每按一下键，要调整值循环增加，每按一下键，要调整值循环减小。

SDL系列多功能电力仪表使用手册U S E R M A N U A L本手册适用于以下产品型号SDL-ED1SDL-ED4上 海 盛 善 电 气 有 限 公 司SHANGH HAI SUNSHY ELECTRIC CO.,LTD.目 录一、安全须知 (1)二、产品说明 (2)1.概述 (2)2.选型 (2)3.测量 (3)4.电能计量 (3)5.电能脉冲 (3)6.开关量输入 (4)7.继电器输出 (4)8.模拟量输出 (5)9.通信 (5)三、安装与接线 (6)1.外形尺寸 (6)2.接线 (6)四、操作 (8)1.仪表面板............................................ .82.显示 (8)3.显示界面总览 (10)五、设置 (11)1.进入设置状态 (11)2.退出设置状态 (11)3.设置菜单总览 (12)4.设置菜单说明 (16)5.通信设置 (17)6.输入信号设置 (18)7.报警项目附录表 (19)8.变送和需量项目表 (20)六、常见问题及解决办法 (20)1.通信 (20)2.测量不准确 (21)3.电能不准确 (21)4.仪表不亮 (21)5.其它异常情况 (21)七、技术规格 (22)八、Modbus-RTU通信 (23)一、安全须知该装置必须由专业人员进行安装，由于不按照本手册操作而导致的故障，制造商将不承担责任。

请您在使用装置前仔细阅读本手册，并在使用时务必注意以下几点：◆该装置必须由专业人员进行安装与检修◆在对该装置进行任何内部或外部操作前，必须切断电源和输入信号◆始终使用合适的电压检测装置来确定仪表各部位无电压◆提供给该装置的电参数须在额定范围内下述情况会导致装置损坏或装置工作的异常◆辅助电源电压超范围◆配电系统频率超范围◆电流或电压输入极性不正确◆未按要求接线二、产品说明1.概述SDL系列多功能电力仪表可监测多种电气参数，如电压、电流、频率、功率、功率因数、电能、谐波含量等，并具有开关状态监测、越限报警、模拟量输出、电能脉冲和通信等功能。

DTSD666/DSSD666 型三相电子式多功能电能表DTSD666/DSSD666型三相电子式多功能电能表（以下简称电能表）采用大规模集成电路，应用数字采样技术，根据工业用户的用电管理需求进行设计、制造具有现代先进水平的电能计量产品，主要用于参比频率为50Hz（或60Hz）的三相电网中，对大、中型工商业用户及发、输、配电环节进行电能计量和电力质量监测。

1 产品概述2 主要功能及特点3 主要技术参数● 具有正反向有功、四象限无功电能计量和存储功能● 具有分时计量功能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能● 能存储12个结算周期电量数据，结算时间可设定为每月中任何一天的整点时刻● 测量并存储双向最大需量、分时段最大需量及出现时间的日期和时间● 具有电压、电流、功率、功率因数、当前需量等实时参量测量功能● 具有定时、瞬时、约定、整点及日冻结功能，冻结特征字可设● 具有两套时区、时间表、可在约定的时刻自动转换● 具有红外、RS485通信接口，方便与外界交换数据● 具有电压异常、电流异常、掉电、清零、校时、编程、开表盖、开端钮等事件记录功能● 具有负荷曲线记录功能，可按用户设定的时间间隔对选定的六类数据进行滚动记录，间隔时间 可在1min~60min 间任意设置>> 精准计量 智慧物联 17>> 精准计量 智慧物联16DDZY666 型单相远程费控智能电能表（远程—开关内/外置）2 主要功能及特点3 主要技术参数备注：经互感器接入和最大电流超过60A 的电能表需要外配NB1S(带分励脱扣器，220V)实现通断 电功能。

● 具有正反向有功、组合有功电能计量功能，组合有功特征字可设● 具有分时计量功能，可按相应的时段分别累计、存储总、尖、峰、平、谷电能量,可以存储上12 个结算周期的总电能和各费率电能量● 时段费率功能：具有两套费率时区、时段表，可在约定的时刻自动转换● 具有定时、瞬时、约定、整点及日冻结功能，冻结数据模式字可设● 具有电压、电流、功率、功率因数、电网频率等实时参量测量功能● 具有掉电、事件清零、电表清零、校时、编程、开罩盖等事件记录● 具有红外通信、RS485通信接口，方便与外界交换数据● 电费计算在远程售电管理系统中完成，电能表可以通过RS485等虚拟介质接收远程售电管理系 统下发的拉闸、允许合闸、ESAM 数据抄读指令，指令需通过严格的密码验证及安全认证● 采用全自动软件校表技术，校表简单，速度快，准确度高● 采用罩盖和盖板的一体化设计，造型新颖，美观实用DDZY666型单相远程费控智能电能表是采用大规模集成电路，应用数字采样技术，根据智能电网“信息化、自动化、互动化”建设要求而设计制造的电能表，主要用于智能电网中单相居民用户的电能计量。

DCE96智能测控仪用户手册一、概述DCE96系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数三、安装与接线1. 安装尺寸：2. 安装方法：1）在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2）取出DCE96仪表，松开定位螺丝，取下固定夹。

3）将仪表安装插入配电柜的仪表孔中。

4）插入仪表的固定夹，固定定位螺丝。

3．端子接线：注：L－N为辅助电源具体接线及仪表参数（脉冲常数等）见仪表所带接线图。

3）辅助电源：DCE96系列网络电力仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

A、采用交流电源建议在火线一侧安装1A的保险丝。

B、对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

4）.输入信号：DCE96采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

说明：A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A 保险丝。

B、电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。

如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。

建议使用接线排，不要直接接CT，以便于拆装。
