Altium Designer 导入powerPCB中的pcb文件

ad原理图导入pcb在PCB设计中，AD原理图的导入是一个非常重要的步骤。

AD原理图是指Analog Devices公司生产的一款电路设计软件，它可以帮助工程师完成电路设计、仿真和验证等工作。

而将AD原理图导入到PCB中，则是将电路设计转化为实际的电路板布局和布线，是整个电路设计流程中的关键一环。

首先，我们需要明确AD原理图导入到PCB中的目的。

将AD原理图导入到PCB中，可以直接将电路设计转化为PCB布局图，省去了手动布局和布线的繁琐过程，提高了设计效率。

同时，由于AD原理图和PCB设计软件之间可以进行数据交换，因此导入后可以直接进行电路仿真和验证，确保设计的准确性和稳定性。

在进行AD原理图导入到PCB之前，我们需要做一些准备工作。

首先，需要确保AD原理图中的元件和连线都是准确无误的，因为这些数据将直接影响到后续的PCB布局和布线。

其次，需要选择合适的PCB设计软件，确保它能够兼容AD原理图的数据格式，并且支持数据的导入和转换。

最后，需要对PCB的布局和布线规则进行一定的设置，以满足实际的电路板制造和组装要求。

在进行AD原理图导入到PCB的过程中，需要注意一些关键步骤。

首先，需要将AD原理图的数据导出为标准的数据格式，通常是通过导出为EDIF、DXF等格式的文件。

然后，将导出的文件导入到PCB设计软件中，进行数据的解析和转换。

在这一过程中，需要确保元件的对应关系和连线的连接正确无误，避免数据丢失或错误。

最后，需要进行布局和布线的优化，以满足电路板的性能、尺寸和制造要求。

在完成AD原理图导入到PCB的过程后，需要进行一定的验证和调整。

首先，需要进行电路的仿真和验证，确保电路的性能和稳定性符合设计要求。

其次，需要对PCB的布局和布线进行优化和调整，以满足实际的电路板制造和组装要求。

最后，需要进行一定的审查和确认，确保整个设计流程的准确性和可靠性。

总的来说，AD原理图导入到PCB是一个重要而复杂的过程，需要我们在设计和操作上非常谨慎和细致。

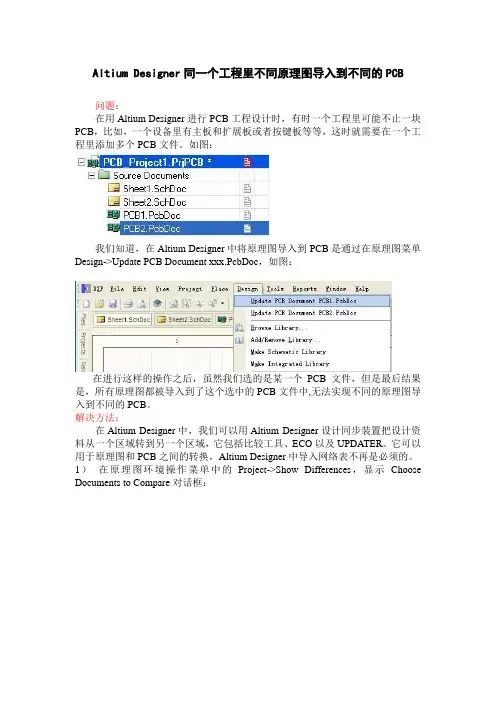

Altium Designer同一个工程里不同原理图导入到不同的PCB问题：在用Altium Designer进行PCB工程设计时，有时一个工程里可能不止一块PCB，比如，一个设备里有主板和扩展板或者按键板等等，这时就需要在一个工程里添加多个PCB文件。

如图：我们知道，在Altium Designer中将原理图导入到PCB是通过在原理图菜单Design->Update PCB Document xxx.PcbDoc，如图：在进行这样的操作之后，虽然我们选的是某一个PCB文件，但是最后结果是，所有原理图都被导入到了这个选中的PCB文件中,无法实现不同的原理图导入到不同的PCB。

解决方法：在Altium Designer中，我们可以用Altium Designer设计同步装置把设计资料从一个区域转到另一个区域，它包括比较工具、ECO以及UPDATER。

它可以用于原理图和PCB之间的转换，Altium Designer中导入网络表不再是必须的。

1）在原理图环境操作菜单中的Project->Show Differences，显示Choose Documents to Compare对话框：2）在Choose Documents to Compare对话框中，按Advanced Mode点上对号。

对话框将显示成两个专栏，在其中一个选择Sch，并在另一个中选择对应的PCB文件，如图，我选择左边的Sheet1.SchDoc原理图文件与右边的PCB2.PcbDoc文件对应，然后点击OK。

这里可能回弹出个错误：这是因为新建的PCB2.PcbDoc没有保存，只要保存一下再重新进行以上操作就可以了。

3）在上一步点击OK之后，将会出现显示起差异的对话框，列出了Sch和PCB 的对应关系。

（为了说明，我只在Sheet1.SchDoc里加入了一个三极管Q1）4）右击鼠标选择Update all in>>PCB Document，把所有PCB中与Sch的不同的地方都从Sch转到PCB中。

如何将设计更新到PCB
在Altium中的原理图导入到PCB中的方法
一．直接update，如下所示：
从原理图更新到pcb，步骤如下，
1．Design》Update PCB Document…
2．出现如下ECO界面，执行Execute Changes：
而后即可更新到PCB中去，当然前提是保证原理图中的器件关联了相应的封装信息。

二．也可以用show difference的方式来进行更新，步骤如下：
1）在一张空的PCB中点击工程下的show differences
2.出现如下窗口显示
3.选择左下角的高级模式
4.而后,左边选择相对应的原理图文件,右边选择空的PCB文件，如下：
5.单击确定之后见如下窗口：
6.此刻可以全选这些选项利用ctrl + A，然后选择其中的导入到PCB中即可：然后再点击左下角的Create Engineering Change Order,
7.之后便会出现如下的窗口，选择中间的Execute Changes 即可，
之后便可导入成功。

三．利用网络表的方法，（这种方法见于protel99se）这种方法比较麻烦并且在AD中不予推荐：1．在原理图中选择生成protel网络表，如下所示，
即可生成后缀名为.net的网络表，
2．利用差异比较的方法，
如下图所示：
而后执行如上所述的差异比较的相同的方法即可正常将其导入到PCB中去。

ad 原理图导入pcb
在将原理图导入PCB之前，需要先确保原理图和PCB软件之
间已经建立了连接。

接下来，按照以下步骤进行导入：
1. 打开PCB软件，并创建一个新的PCB文档。

2. 在PCB软件的主界面中，找到菜单栏中的"文件"选项，然
后选择"导入"。

3. 在弹出的导入对话框中，浏览并选择要导入的原理图文件，然后点击"打开"。

4. 在导入过程中，PCB软件将会识别并解析原理图文件中的
所有元件和连接线。

5. 完成导入后，PCB软件会自动将原理图文件中的元件和连
接线转换为PCB设计中的元件和布线。

6. 检查导入的结果，确保元件和布线的准确性及一致性。

7. 如果需要，进行其他PCB设计操作，例如添加封装、布局、布线、优化等。

需要注意的是，在导入过程中，不要添加任何标题或重复的文字。

以避免混乱和错误的发生。

完成这些步骤后，原理图将成功导入到PCB中，并可以进行后续的PCB设计工作。
