2)在Altium Installer上点右键选择“以管理员身份运行” 操作，操作示意图如图所示，操作后弹出“你要允许此应用对 你的设备进行更改吗？”对话框，选择“是”，进入Altium Designer 10安装初始界面，如图所示。
3)单击“Next”按钮，进入软件安装授权窗口，在 “Select language”文本框中选择Chinese，选中“l accept the license agreement”选项，如图所示。
1.3 Altium Designer 10软件界
面功能与参数设置
1.3.1 Altium Designer 10软件的工作界面
在Altium Designer 10默认的工作页面中选择左上角图 标，选中该菜单中的preference选项，选中“Use localized resources”和“Localized menus”复选框，单击“ok”按钮， 重新启动Altium Designer 10软件，可把软件的部分菜单文件 进行汉化。
standalone license file”。
12)点击后，弹出文件选择对话框，选择我们正版购买的 许可证文件“license.alf”文件，然后点击“打开”按钮， 进入激活后的软件界面，显示为账户没注册登录。
13)关闭软件后，重新启动Altium Designer 10软件进入 系统默认界面，软件可开始正常使用。
计 的总体框架，将各个单独的设计文档组织在一起；设计工作区是 将相关联的多个设计项目组织起来，完成一些复杂的电路设计项 目。
1.5.1 电路设计的一般流程 无论是简单的或复杂的电路设计，其一般流程均可按照“方案 对比与分析→方案确定→设计原理图→生成网络表→设计印制板 →输出文档并制作→电路调试”流程，通过Altium Designer 10 完成的重点是设计原理图、生成网络表格和设计PCB。 1.5.2 原理图设计 原理图设计的步骤如下： 【步骤1)-3)新建原理图并保存】 1)通过菜单栏选择“文件”→“新建”→“原理图”命令，新建原 理图。

文件的管理
随着电子产品开发整体流程的运行，大量的设计文档也将随之产生，特别是 当设计复杂性增加时。对于这些设计文档，需要系统能够及时地跟踪、存储 和维护，以实现对文档的完善管理。
Altium Designer 系统为用户提供了以下几种文件存储及管理功能。 1、自动保存备份。 在【参数选择】对话框中，使能【System-Backup】标签页中的自动保存功 能，系统会按照设定的时间间隔，为当前打开的所有文件进行多个版本的 自动保存。自动保存的文件会在文件名后面加上某一数字来加以标识，如 文件“MyPcb.PcbDoc”会被自动保存为“MyPcb.~(1).PcbDoc”、 “MyPcb.~(2).PcbDoc”等。 2、本地历史（Local History）。 本地历史管理是在用户每次保存文件时，系统自动对保存之前的文件进行一 次拷贝，所有的备份将放在与工程文件相同目录下的Histroy目录中，为 Zip格式的压缩文件。具体保存天数可以在【参数选择】对话框的 【Version Control-Local History】标签页中进行设置，如图1-60所示。 一个文件的历史在指定的天数内会得到持续的维护，之后旧的版本被删除， 新的版本被保存。

三、Altium Designer 文档管理—文档切换

可以用鼠标进行来回的切换
ctrl+tab文档从左到右切换
ctrl+Shift+tab文档从右到左切换
三、Altium Designer 文档管理—补充

补充内容：前面我们提到的帮助文件F1以及对应的快捷键等按钮， 都可以用帮助文件进行使用


这样系统就会在当前项目文件下新建一个原理图 文件“Sheet*.SchDoc(*表示数字),并自动处于打 开状态

放置导线

导线的属性设置 使用【Interactive Routing For Net】对话框进行设置 在放置导线的过程中，按键盘上的Tab键，可以呼唤出【Interactive Routing For Net】对话框，如图4所示。通过这个对话窗可对正在进行放置 的导线进行设置。
图4 【Interactive Routing For Net】对话框
图13 放置字符串的命令状态
放置字符串

在放置字符串的过程中，按Tab键，将打开【string】属性对话窗。在该对 话窗中可设置字符串的文本内容、所在工作层面、字体以及各项位置参数 等，如图14所示。


图14 字符串属性设置 双击放置好的字符串，同样会打开【 string 】对话框。在该对话框内，选 中【True Type】单选按钮后，在下面的【字体名】下拉列表中即列出了各 种True Type字体的名称，设计者可选择使用，并可以进行加粗、斜体以及 文本转换等显示设置。 设置完毕，单击“确定”按钮关闭对话框。
放置位置坐标

位置坐标是用来将光标当前的位置（即与坐标参考原点之间的距离）在工作 平面上标注出来，以供用户设计时参考。放置位置坐标的方法与放置字符串 的方法类似。 执行【Place】/【Coordinate】命令，或者单击【实用工具】下拉工具栏中的 图标，此时光标变成十字型，并带有一个位置坐标，随光标的移动而变化， 移动光标到需要放置坐标的位置，单击鼠标即可进行放置，如图15所示。
放置导线

导线的放置 设定当前的工作层为顶层，执行【Place】/【Interactive Routing】命令， 或者单击【布线】工具栏中的图标都可以激活导线放置命令。此时光标变 成十字型，在具有网络连接的元器件起点处或网络起点处单击鼠标确定即 可，如图3所示。

*.PcbLib: PCB封装库文件 *.IntLib： 综合库，既有原理图元件库文 件，也有封装库文件
第40页/共60页

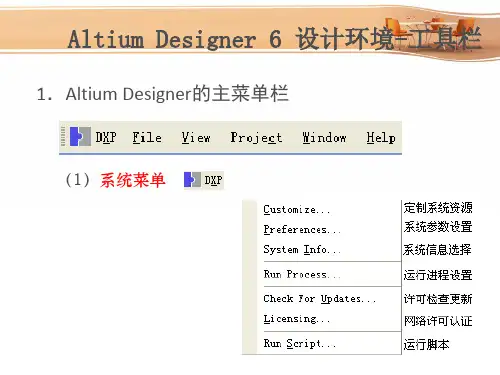

7. Altium Designer的中文 在界菜单面栏最左侧启动DXP菜单，
选择Preference菜单 在Preference对话框中，选择SystemGeneral界面 选择Use Localized resource 重新启动软件
第17页/共60页
3. Alitum Deisgner Summer09的安装
本过程以在网上下载的 Altium.Designer.Winter.09.SP3.Build8.3.0.16776.Cracked为例加以说明 过程如下： （1）打开安装文件夹
第18页/共60页
2、双击autorun.exe文件进入安装界面
半导体器件：体积小、重量轻、耗电小、排列密集适用于单层印 制板
第9页/共60页
上面：放置元器件
下面：设计元器件管脚之 间的连线，焊接元器件的 管脚
第10页/共60页
双层电路板：
集成电路的出现使布线更加复杂，单层 板不能满足布线的要求，出现了双层板： 上下两面都能够设计走线。
第11页/共60页
多层电路板：

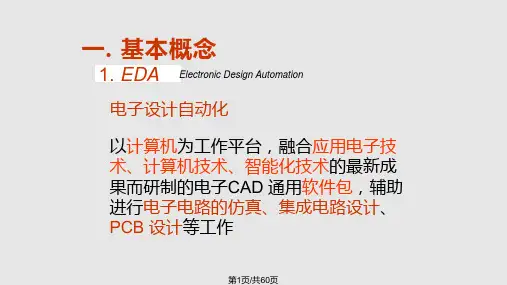

常用软件： Altium Designer ( PROTEL )、 PADS（PowerPCB）、Orcad、Cadence、 Mentor等
早期的电路板设计采用人工画线
第3页/共60页
3）CPLD / FPGA 设计软件 进行大规模可编程逻辑器件的设计 Altera 公司：Quartus、Maxplus Xilinx 赛灵思公司：ISE Modelsim仿真软件
第4页/共60页
2. PCB

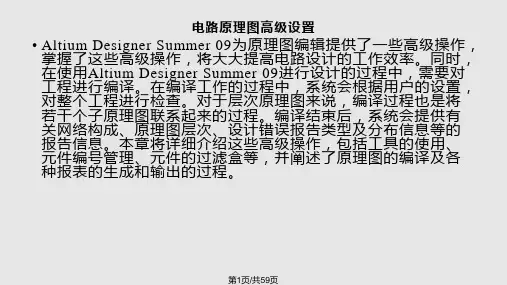

【仅显示】：选中该单选框后， 用户可以设置只显示哪几种类 型对象的属性。
第5页/共59页
图4-2 选择显示对象类型
检查器面板
• 2． 编辑单个元件属性 • 对于元件属性的编辑，我们在前面讲过有两种方式，
可以是手动方式编辑，通过【元件属性】对话框来完 成；也可以是自动标识，通过【注释】对话框来完成。 现在，我们还可以使用【SCH Inspector】面板来进 行属性编辑。 • 选中原理图中的某一元件，在【SCH Inspector】面 板上将实时显示出该元件的所有属性，图4-3中就显示 了当前选取的某一电阻的属性，具体内容有这样几项： • 【Kind】：该栏显示了当前选取对象的类型，如元件 （Part）、总线 （Bus）、网络标号（Net Label） 等等。这里选取的是电阻，属于元件类型，所以显示 是 “ Pa r t ” 。 • 【Design】：该栏显示了当前选取对象所在的原理图 文件。 • 【Graphical】：该栏显示了当前选取对象的图形属 性，包括位置、方向、是否锁定、是否镜像、是否显 示隐藏引脚等。 • 【Object Specific】：该栏显示了当前选取对象的一 些非图形特征属性，如【Description】（对象的描 述）、【Pins Locked】（是否锁定引脚）、 【Library】（所在的库）、【Component Designator】（元件标识符）、【Current Footprint】（当前封装）等。
• 执行【察看】/【工作区面板】/【SCH】/【SCH List】命令；或者， 单击面板标签中的，在弹出的菜单中选择【SCH List】，都可以打开 【SCH List】面板。
• 在没有选取任何对象的情况下，打开后的【SCH List】面板如图4-17所 示，是空白的。

图3-12 新建库元件
新建库元件
单击原理图符号绘制工具栏中的放置矩形图标，则光标变为十字型，并附 有一个矩形符号。以原点为基准，两次单击鼠标，在编辑窗口的第四象限 内放置一个实心矩形。
单击放置引脚图标，则光标变为十字型，并粘附一个引脚符号，移动该引 脚到矩形边框处，单击左键完成放置，如图3-13所示。
原理图库文件
元器件库就是将原理图组件与PCB封装和信号完整性分析联系在一起， 关于某个组件的所有信息都集成在一个模块库中，所有的组件信息被 保存在一起。Altium Designer将元器件分类放置在不同的库中，在放 置这些元器件之前需要打开元器件所在的库，并将该库添加到当前工 程中。
使用Altium Designer Summer 09系统的库文件编辑器可以创建多种库 文件类型，有原理图库（扩展名是“SchLib”）、PCB元件库（扩展名 是“PcbLib”）、VHDL库（扩展名是“VHDLIB”）、PCB 3D库（扩展 名是“PCB3DLib”）、数据库（扩展名是“DbLib”）以及版本控制数据 库器件库（扩展名是“SVADbLib”）。在这里，我们主要来看一下原 理图库文件的创建和编辑。
设置好相应的属性，如图3-16所示。
图3-15 设置属性后的引脚 图3-16 放置所有引脚
图3-17 调整后的原理图符号
调整后的原理图符号如图3-17所示。
新建库元件
1) 单击【SCH Library】面板上的“编辑”按钮，或者，在绘制好的原理图符 号上单击鼠标右键，执行【工具】/【器件属性】命令，则系统弹出如图318所示的【Library Component Properties】对话框。
原理图编辑界面及画面管理
模式工具栏 模式工具栏用来控制当前元件的显示模式，如图3-6所示。

Altium Designer 教程
——原理图、PCB设计
主要内容
第一部分 Altium Designer 简介 第二部分 原理图的设计 第三部分 PCB的设计
第一部分 Altium Designer 简介
1.1 Altium Designer的发展 1.2 Altium Designer的功能 1.3 Altium Designer的界面 1.4 Altium Designer的面板 1.5 Altium Designer的项目
1.1 Altium Designer的发展
Protel For Windows 1.0～1.5 Protel 3.x和Protel 98 Protel 99以及Protel SE For Windows 98 Protel DXP For Windows XP/2000 Altium Designer 6 Altium Designer 08
单击系统面板标签 ，在菜单中选择文件 【Files】命令，打开文件（Files）面板
“Open a document”分组框可 以打开一个已有的原理图文件
“Open a project”分组框可以 打开一个已有项目中的原理图 文件。
“New”分组框可以用来新建 各格式文件。
2.从主菜单中启动原理图编辑器 新建一个原理图 设计文件，启动 原理图编辑器。
（7）单击接受修改（创建ECO文件） 按钮，弹出项目修改命令对话框 （8）单击校验修改 按钮，验证修改是否正 确， “Check”栏显示“√”标记，表示正确。
（9）单击执行修改 按钮，“Check”和 “Done”栏同时显示“√”标记，说明修改成功
（10）在项目修改命令对话框中，单击 按钮，生成自动标识元件报告，弹出报告预览对 话框

實作練習三
Altium Designer 6完全電路設計－電圖篇
52
52
實作練習四
Altium Designer 6完全電路設計－電圖篇
53
53
實作練習五
Altium Designer 6完全電路設計－電圖篇
54
54
本章結束
再見
Altium Designer 6完全電路設計－電圖篇
55
55
19
19
設計編譯器面板選單
Altium Designer 6完全電路設計－電圖篇
20
20
電路圖面板選單
Altium Designer 6完全電路設計－電圖篇
21
21
輔助說明面板選單
Altium Designer 6完全電路設計－電圖篇
22
22
儀表架面板選單
Altium Designer 6完全電路設計－電圖篇
15
15
標籤式面板之轉變模式
Altium Designer 6完全電路設計－電圖篇
16
16
活動式面板之轉變模式
Altium Designer 6完全電路設計－電圖篇
17
17
調整標籤式面板之排列
Altium Designer 6完全電路設計－電圖篇
18
18
系統面板選單
Altium Designer 6完全電路設計－電圖篇
2
2
新一代的電路設計
根據規格
傳統的電路設計
電路圖設計 FPGA 設計 嵌入式設計
電路板設計
電路板電磁波 干擾分析
FPGA
不符合
符合 規格?
符合
電路板製造

主要教学内容
➢ 基础知识 ➢ 电路原理图的设计 ➢ 电路板设计与制作
第1页/共83页
基础知识
➢ 主要教学内容
Altium Designer软件简介 印刷电路板的基本知识 印制电路板的设计流程 印制电路板的制作
第2页/共83页
基础知识
➢ 软件简介
Altium Designer是一个功能强大的通用电路板设计 软件，简称AD。发展历程如下：
Miscellaneous Devices Miscellaneous Devices Miscellaneous Devices Miscellaneous Connectors
Miscellaneous
第33页/共83页
电路原理图设计 ➢ 常用元件说明
心率计2——单片机部分
名称
封装名称
元件名称
HEADER 2
数码管:
DIS
DIS
按钮:
SW（改） SW-PB
晶振:
JZ （改）
XTAL
电解电容:
第34页/共83页
ON Semi Power Mgt Voltage
Miscellaneous Devices Miscellaneous Devices Philips Microcontroller 8-Bit Miscellaneous Devices Miscellaneous Devices Miscellaneous Devices
注意：要捕捉到 元件的电气节点 才能画正确的线
第20页/共83页
电路原理图设计
➢ 设计流程
⑹双击元件编辑修改其属性：标识、注释、封装等。
第21页/共83页
电路原理图设计
➢ 设计流程
