AltiumDesigner电路设计教程Altium Designer电路设计教程第一章：Altium Designer简介Altium Designer是一款专业的电子设计自动化(EDA)软件，广泛应用于电路设计、PCB设计和电子产品开发等领域。
本章将对Altium Designer的功能和特点进行介绍。
Altium Designer拥有强大的电路设计功能，可以帮助工程师轻松完成电路原理图的绘制和仿真。
它支持多种常见的电子元件和模块的库文件，使得用户可以方便地进行元件的选择和导入。
同时，Altium Designer还提供直观的界面和丰富的操作工具，使得用户能够快速而准确地完成电路设计。
第二章：电路原理图设计电路原理图是电子产品设计的基础，本章将介绍Altium Designer中电路原理图设计的具体步骤和注意事项。
首先，用户需要创建一个新的工程并设置项目参数。
接下来，可以选择现有的库文件中的元件或者新建元件库，并将需要的元件拖拽到原理图中进行连接。
在连接元件时，可以使用线、块或者其他形状来表示电路中的连接关系。
同时，Altium Designer还支持元件的属性编辑，使得用户可以为每个元件指定具体的参数。
完成电路原理图的设计后，可以进行电路仿真以验证设计的正确性。
Altium Designer内置了强大的仿真工具，可以对电路进行直流、交流、噪声等多种仿真分析。
通过仿真结果，可以发现并改正设计中的问题，从而提高电路的可靠性和性能。
第三章：PCB布局设计PCB布局是将电路原理图转化为实际的印刷电路板(PCB)的过程。
本章将介绍Altium Designer中PCB布局设计的步骤和技巧。
在Altium Designer中，用户可以根据电路原理图自动生成PCB 布局。
首先，可以在PCB布局编辑器中导入原理图，并根据布局要求进行元件的摆放和连线。
Altium Designer提供了多种布局工具，如自动布线、拖拽元件、旋转元件等，使得用户能够高效地进行布局设计。
altiumdesigner教程Altium Designer教程【1】：创建新项目首先，打开Altium Designer软件。
在主菜单栏中，选择"File"，然后点击"New"，接着选择"Project"。
选择项目的存放位置，并为项目命名。
点击"Next"进入下一步。
在弹出的对话框中，选择"PCB Project"，点击"OK"。
然后，选择PCB的层和单位设置，并点击"Finish"完成新项目的创建。
Altium Designer教程【2】：绘制原理图在创建的项目中，右键点击"Project"，选择"Add New to Project"，然后选择"Sheet Symbol"。
为原理图命名并点击"OK"。
然后，在右侧的工具面板中选择绘图工具。
通过拖动器件符号到原理图中，绘制电路连接。
使用线段工具连接器件符号以完成电路的连线。
可以通过菜单栏中的"Design"选项来添加或编辑器件属性。
完成原理图绘制后，保存并关闭原理图。
Altium Designer教程【3】：设计PCB布局在项目中，右键点击"Project"，选择"Add New to Project"，然后选择"PCB"。
为PCB布局命名并点击"OK"。

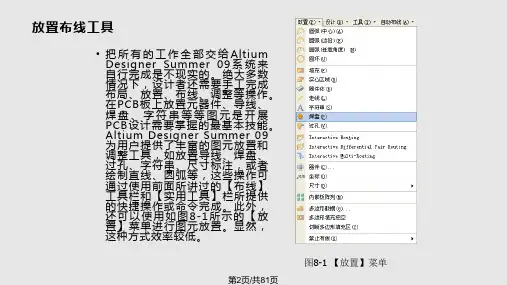

在打开的PCB布局编辑页面中，可以使用工具面板上的工具来布局和布线。
通过拖动封装到PCB布局中，定位和旋转器件。
使用线段工具来连接器件引脚和建立电路路径。
在布线完成后，可以进行设计规则检查并进行必要的修改。
完成PCB布局后，保存并关闭PCB文档。
Altium Designer教程【4】：生成Gerber文件在项目中，右键点击PCB文档，选择"Fabrication Outputs"，然后点击"Gerber Files"。

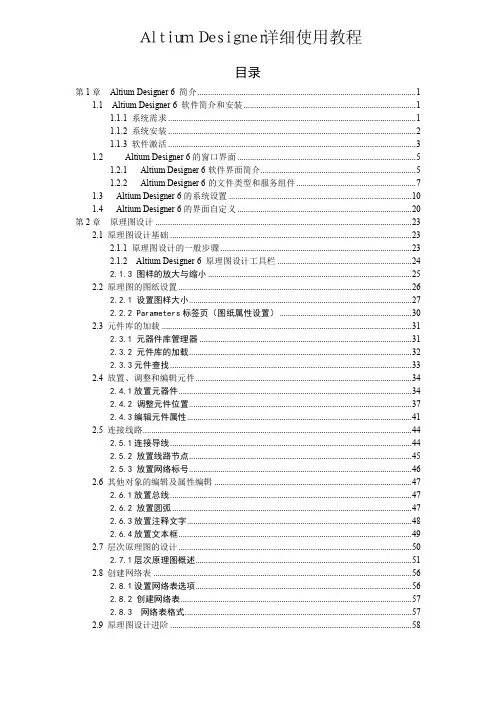

Ａｌｔｉｕｍ Ｄｅｓｉｇｎｅｒ详细使用教程目录第1章Altium Designer 6 简介 (1)1.1 Altium Designer 6 软件简介和安装 (1)1.1.1 系统需求 (1)1.1.2 系统安装 (2)1.1.3 软件激活 (3)1.2 Altium Designer 6的窗口界面 (5)1.2.1 Altium Designer 6软件界面简介 (5)1.2.2 Altium Designer 6的文件类型和服务组件 (7)1.3 Altium Designer 6的系统设置 (10)1.4 Altium Designer 6的界面自定义 (20)第2章原理图设计 (23)2.1 原理图设计基础 (23)2.1.1 原理图设计的一般步骤 (23)2.1.2 Altium Designer 6 原理图设计工具栏 (24)2.1.3 图样的放大与缩小 (25)2.2 原理图的图纸设置 (26)2.2.1 设置图样大小 (27)2.2.2 Parameters标签页（图纸属性设置） (30)2.3 元件库的加载 (31)2.3.1 元器件库管理器 (31)2.3.2 元件库的加载 (32)2.3.3元件查找 (33)2.4 放置、调整和编辑元件 (34)2.4.1放置元器件 (34)2.4.2 调整元件位置 (37)2.4.3编辑元件属性 (41)2.5 连接线路 (44)2.5.1连接导线 (44)2.5.2 放置线路节点 (45)2.5.3 放置网络标号 (46)2.6 其他对象的编辑及属性编辑 (47)2.6.1放置总线 (47)2.6.2 放置圆弧 (47)2.6.3放置注释文字 (48)2.6.4放置文本框 (49)2.7 层次原理图的设计 (50)2.7.1层次原理图概述 (51)2.8 创建网络表 (56)2.8.1设置网络表选项 (56)2.8.2 创建网络表 (57)2.8.3 网络表格式 (57)2.9 原理图设计进阶 (58)2.9.2 对象属性整体编辑 (60)2.9.3 原理图编译与电气规则检查 (62)2.9.4 报表生成及输出 (64)2.9.5原理图输出 (65)2.10 原理图绘制实例 (66)第3章创建原理图元器件 (76)3.1 原理图元件概述 (76)3.1.1 元件概述 (76)3.1.2 原理图元件制作过程 (77)3.2 原理图元器件编辑器 (78)3.2.1 启动原理图元件库编辑器 (78)3.2.2 绘图工具 (78)3.2.3 IEEE工具栏 (79)3.2.4 元件库编辑管理器 (79)3.3 创建分立元器件 (81)3.3.1 对原有元器件编辑修改 (81)3.3.2 绘制新元件 (84)3.4 多单元元器件制作 (87)3.4.1 制作第一个单元电路 (87)3.4.2 制作第二个单元电路 (88)3.4.3 制作其它单元电路 (89)3.4.4 放置正、负电源引脚 (89)小结 (90)习题 (90)第4章印制电路板设计 (92)4.1 PCB设计基础 (92)4.1.1 印制板分类 (92)4.1.2 印制电路板结构组成 (93)4.1.3元件封装概述 (94)4.2 PCB设计流程以及基本原则 (96)4.2.1 PCB设计流程 (96)4.2.2 PCB设计的基本原则 (97)4.3 创建和规划PCB (98)4.3.1电路板规划 (98)4.3.2 PCB工作层管理 (102)4.3.3. 印制电路板选项设置 (103)4.4 元件封装库的操作 (104)4.4.1 加载元器件封装库 (104)4.4.3 搜索元件封装 (105)4.4.4 放置元件封装 (106)4.4.5修改封装属性 (107)4.5 手工布线设计单面印制电路板 (108)4.5.1设计前的准备工作 (108)4.5.3 元件布局 (110)4.5.4 添加网络连接 (111)4.5.5 手工布线 (112)4.6 自动设计PCB双面板 (115)4.6.1 设计前准备工作 (115)4.6.2 画禁止布线区 (116)4.6.3 载入网络和元件封装 (116)4.6.4 设计规则（Design Rule） (117)4.6.5 元件布局 (125)4.6.6 添加电源网络连接 (127)4.6.7 自动布线 (128)4.7 印制电路板设计进阶 (130)4.7.1 制作PCB的后期处理 (130)4.7.2 原理图与PCB之间交叉追逐与相互更新 (137)4.7.3 PCB的3D展示 (139)4.7.4设计规则检查以及工程报表输出 (140)小结 (145)习题 (145)第5章创建元器件封装和集成库 (147)5.1 创建新的元件封装库 (147)5.1.1 元件封装制作过程 (147)5.1.2元件封装库编辑器 (147)5.2 手工制作元器件封装 (149)5.2.1 新建元件封装库文件 (149)5.2.2．元件封装库编辑环境设置 (150)5.2.3．放置焊盘 (150)5.3 利用向导工具制作元件封装 (152)5.4 集成库的生成与维护 (155)5.4.1 集成库的生成 (155)5.4.2 集成库的维护 (158)小节 (159)习题 (159)第6章电路仿真 (161)6.1 仿真的意义 (161)6.2 仿真的设置 (161)6.2.1 Altium Designer 6的仿真元件库 (161)6.2.2 初始状态的设置 (167)6.2.3 仿真器的设置 (168)6.2.4进行电路仿真的一般步骤 (177)6.3 电路仿真实例 (180)6.3.1 模拟电路仿真实例 (180)6.3.2数字电路仿真实例 (182)小结 (185)习题 (185)第1章Altium Designer 6 简介本章将介绍Altium Designer 6的基础知识，包括Altium Designer 6的安装步骤、Altium Designer 6的系列界面及环境的设置方法。

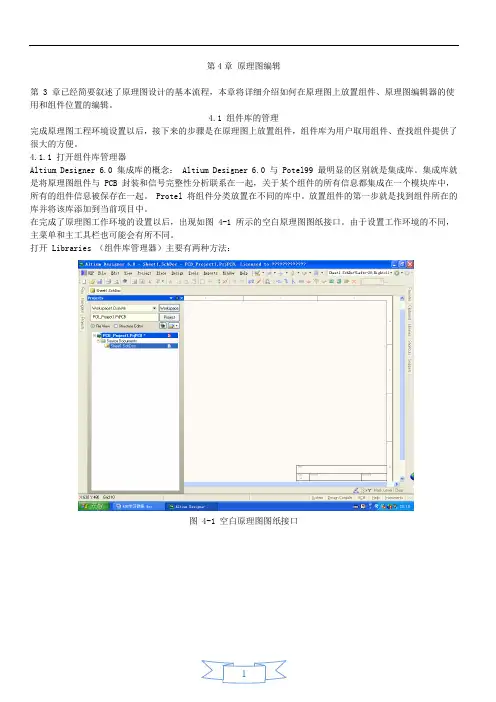

第4章原理图编辑第 3 章已经简要叙述了原理图设计的基本流程，本章将详细介绍如何在原理图上放置组件、原理图编辑器的使用和组件位置的编辑。
4.1 组件库的管理完成原理图工程环境设置以后，接下来的步骤是在原理图上放置组件，组件库为用户取用组件、查找组件提供了很大的方便。
4.1.1 打开组件库管理器Altium Designer 6.0 集成库的概念： Altium Designer 6.0 与 Potel99 最明显的区别就是集成库。
集成库就是将原理图组件与 PCB 封装和信号完整性分析联系在一起，关于某个组件的所有信息都集成在一个模块库中，所有的组件信息被保存在一起。
Protel 将组件分类放置在不同的库中。
放置组件的第一步就是找到组件所在的库并将该库添加到当前项目中。
在完成了原理图工作环境的设置以后，出现如图 4-1 所示的空白原理图图纸接口。
由于设置工作环境的不同，主菜单和主工具栏也可能会有所不同。
打开 Libraries （组件库管理器）主要有两种方法：图 4-1 空白原理图图纸接口图 4-2 组件库管理器对话框在图 4-1 的下方有一排工具按钮，单击 Libraries 按钮，将弹出如图 4-2 所示组件库管理器对话框。
●执行主菜单命令 Design/Browse Library ，也同样弹出如图 4-2 所示组件库管理器对话框。
4.1.2 添加组件库组件库管理器主要实现添加或删除组件库、在组件库中查找组件和在原理图上放置组件。
单击组件库管理器中的Libraries 按钮，将弹出如图 4-3 所示对话框。
单击图 4-3 中的 Add Library 按钮，将弹出打开组件库文件对话框，如图 4-4 所示。
在一般情况下，组件库文件在 Altium\library 目录下下， Altium Designer 6.0 主要根据厂商来对组件分类。
选定某个厂商，则该厂商的组件列表会被显示。
图 4-3 添加组件库对话框图 4-4 组件库文件对话框在图 4-4 所示组件库文件对话框中，根据原理图的需要选中希望加载的组件库。
Altium Designer 20使用教程Altium Designer是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。
Altium Designer通过把原理图绘制编辑、印制电路板图（PCB）设计、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行电子线路系统设计。
熟练使用Altium Designer，使电子线路系统设计的质量和效率大大提高。
Altium Designer有很多版本，以下是以Altium Designer 20（简称AD20）为例进行阐述。
1 电子线路系统原理图设计绘制电子线路系统原理图和设计PCB图时，常用的文件类型有四种。
在SchDoc类型上绘制元器件原理图，在SchLib类型中添加或绘制在AD20自带原理图库中找不到的元器件，在PcbDoc类型中设计元器件印制电路板图（PCB），在PcbLib类型中添加或绘制自制的元器件封装。
熟练掌握这四种类型文件的使用方法后，要想进一步设计出高质量的电路板，就需要勤学多练，积累大量电子线路系统设计知识和经验，掌握布线、布板、信号完整性等方面的知识和技巧。
以图1所示的正弦波发生器电路为例，介绍电子线路系统原理图的设计方法。
图1 正弦波发生器电路1）创建工程项目打开AD20软件，在菜单栏点击“文件”，选择下拉列表中的“新的…”选项，然后选择下拉列表中的“项目”选项，弹出界面如图2所示。
输入项目文件名，选择存储路径后点击“Create”，就创建了一个新的工程项目文件。
图2 选择工程项目路径2) 创建原理图文件在菜单栏点击“文件”，选择下拉列表中的“新的…”选项，然后选择下拉列表中的“原理图”选项，创建原理图文件并保存，如图3所示。
图3 创建原理图文件3) 绘制原理图(1）元器件放置①大多数常见的元器件可以在AD20自带的元器件库中找到，比如电阻、电容、光耦等，点击工具条中的元器件图标或在菜单栏点击“放置”，选择下拉列表中的“器件（P）…”选项，然后在弹出元器件库列表中找到需要的元器件，如图4所示，向右滑动可以查看元器件的其它信息。
Altium_Designer6.9教程启动Altium Summer 08 启动画面如下图：大家在左上角可以看到 Bulid 7.0.0.13815 这就是版本号即7.0版本，细分就是7.0.0.13815右边中间有Licensed to SEED 表示证书授权于SEED，就是我咯^_^，盗版的……同时启动时会加载很多组件，大家在屏幕上可以看到其中一个Starting Project Manager…下面就进入 Interactive Routing 的讲解把Altium Summer 08 启动完毕后请选择一个PCB 文件打开，具体步骤如下：File>Open选择打开文件的路径，选择一个PCB文件打开大家可以进入Examples里选择一个PCB文件现在打开了一个PCB文件，如下图：点击左上方的 DXP>Preferences接下来出现Preferences框，如下图，大家可以看到有System Schematic FPGA等12个大类我们选择PCB Editor> Interactive Routing 进入交互式布线设置，下图就是交互式布线设置对话框Routing Conflict ResolutionDragingInteractive Routing OptionsSmart Connection Pad ExitsInteractive Routing Width/Via Size SourcesFacorite Interactive Routing WidthsFacorite Interactive Routing Via SizesⅠ、Routing Conflict Resolution 篇下面对上面几个设置选项进行说明Routing Conflict Resolution 篇从上面可以看到 Routing Conflict Resolution 对应有None，Push Conflicting Object ，Walk Around Conflicting Object，Hug And Push Conflicting Objec 4个布线方式Routing Conflict Resolution 篇之None回到PCB环境中进行None下的布线，这种方式布线就是常规式布线，你想连哪里就可以拖动鼠标移动到哪里，等介绍玩下面3种布线方式大家就会知道None与其他布线方式的区别了，在其它3种布线模式下将不能连接不同的网络，比如VCC连接到GND，光标始终停留在GND外围。

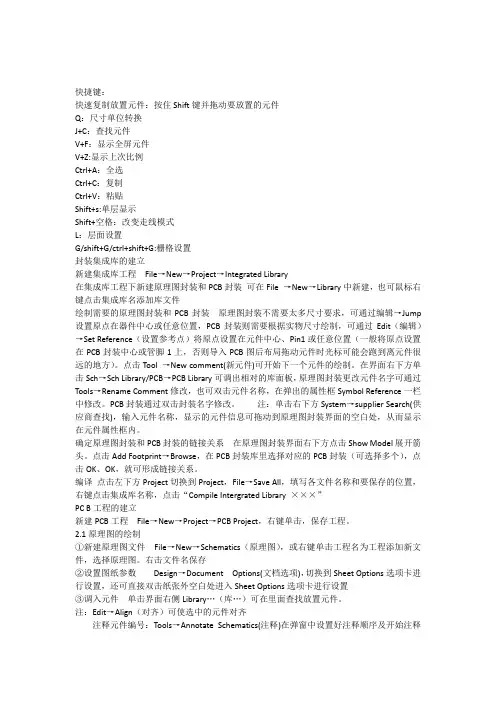

快捷键：快速复制放置元件：按住Shift键并拖动要放置的元件Q：尺寸单位转换J+C：查找元件V+F：显示全屏元件V+Z:显示上次比例Ctrl+A：全选Ctrl+C：复制Ctrl+V：粘贴Shift+s:单层显示Shift+空格：改变走线模式L：层面设置G/shift+G/ctrl+shift+G:栅格设置封装集成库的建立新建集成库工程File→New→Project→Integrated Library在集成库工程下新建原理图封装和PCB封装可在File →New→Library中新建，也可鼠标右键点击集成库名添加库文件绘制需要的原理图封装和PCB封装原理图封装不需要太多尺寸要求，可通过编辑→Jump设置原点在器件中心或任意位置，PCB封装则需要根据实物尺寸绘制，可通过Edit（编辑）→Set Reference（设置参考点）将原点设置在元件中心、Pin1或任意位置（一般将原点设置在PCB封装中心或管脚1上，否则导入PCB图后布局拖动元件时光标可能会跑到离元件很远的地方）。
点击Tool →New comment(新元件)可开始下一个元件的绘制。
在界面右下方单击Sch →Sch Library/PCB→PCB Library可调出相对的库面板，原理图封装更改元件名字可通过Tools →Rename Comment修改，也可双击元件名称，在弹出的属性框Symbol Reference一栏中修改。
PCB封装通过双击封装名字修改。
注：单击右下方System→supplier Search(供应商查找)，输入元件名称，显示的元件信息可拖动到原理图封装界面的空白处，从而显示在元件属性框内。
确定原理图封装和PCB封装的链接关系在原理图封装界面右下方点击Show Model展开箭头。
点击Add Footprint→Browse，在PCB封装库里选择对应的PCB封装（可选择多个），点击OK、OK，就可形成链接关系。
Altium Designer使用教程创建一个新的PCB工程在Altium Designer里，一个工程包括所有文件之间的关联和设计的相关设置。
一个工程文件，例如xxx.PrjPCB，是一个ASCII文本文件，它包括工程里的文件和输出的相关设置，例如，打印设置和CAM设置。
与工程无关的文件被称为"自由文件"。
与原理图和目标输出相关联的文件都被加入到工程中，例如PCB，FPGA，嵌入式(VHDL)和库。
当工程被编译的时候，设计校验、仿真同步和比对都将一起进行。
任何原始原理图或者PCB的改变都将在编译的时候更新。
所有类型的工程的创建过程都是一样的。
本章以PCB工程的创建过程为例进行介绍，先创建工程文件，然后创建一个新的原理图并加入到新创建的工程中，最后创建一个新的PCB，和原理图一样加入到工程中。
作为本章的开始，先来创建一个PCB工程：图6-1 PCB工程的创建1.选择File>>New>>Project>>PCB Project，或在Files面板的内New选项中单击Blank Project (PCB)。
如果这个选项没有显示在界面上则从System中选择Files。
也可以在Altium Designer软件的Home Page的Picka Task部分中选择Printed Circuit Board Design，并单击New Blank PCB Project。
2. 显示Projects面板框显示在屏幕上。
新的工程文件PCB_Project1.PrjPCB已经列于框中，并且不带任何文件，如图6-1所示。
3.重新命名工程文件（用扩展名.PrjPCB），选择File>>Save Project As。
保存于您想存储的地方，在File Name 中输入工程名Multivibrator.PrjPCB并单击Save保存。
下面我们将会创建一个原理图文件并添加到空的工程中。
Altium_Designer入门教程第一章Altium_Designer_10的安装及破解第1章安装破解一、安装教程注：安装的过程会跳出病毒提示，点击信任，不是病毒，是360误报。
打开下载文件进行安装直接点击NEXT选择Chinese、接受安装协议，再点击next直接点击NEXT修改安装路径，可以根据个人喜好，随便选择，选择好直接点击NEXT直接点击next等待安装完成点击安装完成Finish 1.2 破解破解教程添加单机本license找到破解文件下面的文件夹license，添加添加license，里面有10个可以任意添加添加完成，显示到期时间是2025年以上的内容是以前的，下面的内容是新的，因此上下风格不一。
第二章PCB设计实例1 PCB工程与集成库建PCB工程和集成库的总流程如下：1）建立PCB工程(PCB project)>>在工程下建立原理图(Schematic)>>在工程下建立PCB 2）建立集成库>>在集成库下建立原理图库（Schematic Library）>在集成库下建立封装库（PCB Library）至于每个文件的作用和联系待建完后再说。
1.1 创建PCB工程及保存单击了“保存工程”后，将此工程命名为test。
图2-1 图2-21.2 向工程添加新的原理图（Schematic）和PCB及保存添加了原理图（图2-3）和PCB（图2-4）后要分别保存（保存方式和图2-2相同），及命名为test。
1.3 创建集成库及保存这里和步骤1.1类似，保存方法和图2-2也是一样的，这里命名为test 。
1.4 在集成库下添加新的原理图库（Schematic Library ）和封装库（PCB Library ）及保存这里和步骤1.2类似，记得保存。
图2-3图2-4图2-5到这里，已经建完了PCB 工程和集成库（结果如图2-8）2 元件与封装各文件的作用与联系：在集成库下画元件和封装，具体是原理图库里画元件，封装库里画封装，画好封装后要把各个封装添加到对应的元件里。
