志高中央空调 模块机新产品介绍 安装维修培训资料

  • 格式：ppt
  • 大小：6.70 MB
  • 文档页数：52

下载文档原格式

  / 52

合集下载

中央空调维修安装售后培训

中央空调维修安装售后培训

中央空调维修安装售后培训机组安装管道连接机组安装就位后进行水系统管道安装施工，或将已布置好的水系统管道与机组蒸发器和冷凝器的水管口连接。

一般要求1、进出水管路应按机组上标识要求连接。

一般规定为：冷凝器水管下进上出；蒸发器冷媒接管侧为冷冻水进水口侧。

2、水系统必须选配流量和扬程合适的水泵，以确保机组正常供水。

水泵与机组和水系统管路之间除采用防震软接头连接外，还应自设支架以免机组受力。

安装时的焊接工作应避免对机组造成损坏。

3、在蒸发器和冷凝器的出水管上安装流量开关。

将流量开关与控制柜内的输入接点连锁。

其安装要求如下：流量开关两边至少应有5倍管道直径的直管段；不要将其安装在接近弯管、孔板及阀门的附近；为防止流量开关的颤抖，应将水系统中的所有的气体排放出去。

调节流量开关，使它在水流量低于最小流量（最小流量为设计流量的40%）时处于分离状态。

当水流量符合要求时，水流开关应该保持闭合状态。

4、机组的进水管路前必须安装水过滤器。

水系统设计承受水压不可超压使用，为防止损坏蒸发器和冷凝器，。

警告：严禁管道在未冲洗干净前就与机组连接。

冷凝器管路连接注意：冷却水出水管路须装一支管供冬季放水用，冷却水管路进出口须设有旁通管，供管道清洗和维修之用。

1、冷却水管路系统必须先安装防震软接头、温度计、压力表、排水阀、截止阀、水过滤器、止逆阀、靶式流量控制器等，再与冷却塔进出水管路相连。

参见下图。

2、供水管路要尽可能短，管路的规格要根据水泵的有效扬程、管路流量和流速而定，而不依照接头规格。

3、冷凝器的水口方向可以根据用户的要求更改。

更改时需注意以下几点：需确认正确的隔板位置，使用新的橡胶密封圈；拆装水室端盖时，紧固螺栓要按一定的顺序进行：轻轻收紧第一个螺栓，然后再轻轻收紧位于180°方向的那个螺栓。

继续这样的顺序收紧第3个螺栓，然后再轻轻收紧与第3个螺栓成180°的第4个螺栓。

依此类推。

蒸发器的管道连接1、冷冻水管路系统必须安装防震软接头、温度计、压力表、水过滤器、电子除垢仪、止逆阀、靶式流量控制器、排气阀、排水阀、截止阀、膨胀水箱等。

志高空调基础知识培训西北产管

志高空调基础知识培训西北产管
志高空调基础知识培训西北 产管
首先，您对空调了解吗？
空调？不过就是用来制冷制热的一个机器而已。 ——如果您是这样简单的认为，那就错了！
空调，又叫房间空气调节器，是对密闭空间、房 间或区域里空气的温度、湿度、洁净度及空气流动 速度（简称“空气四度”）等参数进行调节和控制等处 理，以满足一定的要求的设备，称为房间空气调节 器。包括制冷系统、通风系统、电气控制三部分。
• 空调基础知识的掌握有助于专业度的 提高，专业度可以加强顾客和我们之 间的信任。
• 信任度增加，业绩就会提高。
• 业绩提高直接影响的是收入。
5、热冷比——额定制热量与制冷量之比。
举例说明： 如KFR23GW/A107； 其制冷 功率为660W； 制热功 率为680+780W；制热量 为2550+780W；
计算相关的技术参数： 1、能效比：2300/660=3.48 2、性能系数：2550/680=3.75 3、热冷比：（2550+780） /2300=145%
4．毛细管
• 主要起节流和降压作用。 • 在制冷系统中，冷凝器与蒸发器之间装上毛细管，从
冷凝器流出的物体，经过细小的毛细管时，将受到较 大的阻力，因此，液体制冷剂的流量减少限制了制冷 剂进入蒸发器的数量，使冷凝器中保持较稳定的压力 ，毛细管两端的压力差也保持稳定，这样进入蒸发器 的制冷剂降低压力进行充分的蒸发吸热，达到制冷的 目的。
四、空调重要部件剖析
室外机
室内机
室外机风叶
贯流风轮
压缩机 室外风扇电机
室内风扇电机
蒸发器
件 部 大 四
冷凝 器
压
毛
缩
细
机
管
蒸发
器
1．压缩机：

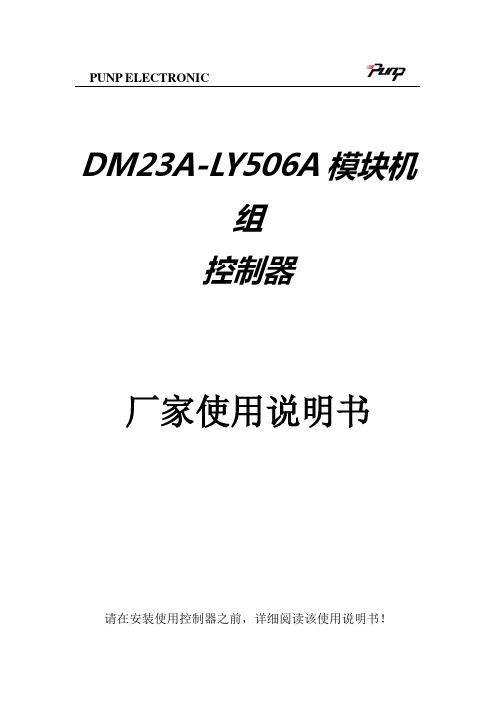

志高dm23a-ly506a模块机组控制器使用说明书

志高dm23a-ly506a模块机组控制器使用说明书

PUNP ELECTRONICDM23A-LY506A模块机组控制器厂家使用说明书请在安装使用控制器之前，详细阅读该使用说明书！目录一、安全要求 (1)二、控制器概述 (1)1、控制器性能介绍 (1)2、模块机组控制器系统配置表 (2)3、上电前注意事项 (2)三、安装说明 (3)1、外形安装尺寸图 (3)2、电源、通讯连接示意图 (5)四、流程图 (6)五、部分画面介绍 (7)1、开机画面 (7)2、运行主画面 (7)3、密码输入框画面 (8)4、故障画面 (8)5、状态查询画面 (9)6、历史记录画面 (9)六、参数设置 (10)1、厂家参数设置 (10)项目1：厂家参数设置： (10)项目2：系统数据复位： (11)项目3：使用期限设置： (11)项目4：修改厂家密码： (12)2、机器参数设置 (12)(1)风冷模块机组 (13)(2)水冷模块机组 (15)3、用户设置 (16)项目1：用户参数设置 (17)项目2：模块禁止与否设置 (18)项目3：时间设置 (18)项目4：定时设置 (18)项目5：对比度设置 (20)项目6：画面设置功能： (20)项目7：修改用户设置密码 (20)七、控制 (21)1、密码管理 (21)2、使用期限设置 (21)3、定时功能 (21)4、能量调节 (21)5、电加热控制 (22)6、除霜逻辑 (23)7、防冻逻辑 (23)8、保护 (24)(1)、压缩机保护 (24)(2)、其他保护 (24)八、故障诊断 (24)1、故障显示 (24)2、故障编号及说明 (24)3、故障可能原因表 (25)九、附录 (27)1、版本升级说明 (27)2、电气连接示意图 (29)一、安全要求1、请务必详尽阅读“安全要求”，并严加遵守各项安全要求。

2、妥善保管好该使用说明书，以便相关人员随时取阅。

3、用指定电源为控制器供电，切勿与其它电器共用同一电源，以免导致负荷过大的危险。

中央空调维修基础知识1

中央空调维修基础知识1

五、空调器假性故障
3.压缩机开停频繁 • 温度设置的过高或过低
六、轻商空调常见故障
1.通电后不运转
●电源电压过低，低于198V时，空调器不能启动 排除：加装稳压电源或待电压稳定后再启动 ●电源线断路 排除：检修电源线 ●选择开关接触不良，电源不能接通 排除：维修或更换选择开关
六、轻商空调常见故障

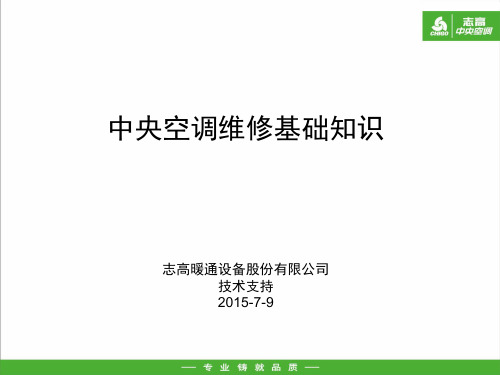

中央空调维修基础知识
志高暖通设备股份有限公司 技术支持 2015-7-9
目录
第一部分 中央空调系统简介 第二部分 故障维修判断方法及常见故障讲解 第三部分 常用维修工具
第一部分
中央空调系统介绍
一、制冷循环原理
压缩机（绝热压缩） 冷凝器（等压放热）
蒸发器（等压吸热）
节流阀（绝热节流）
●压缩机：吸入、压缩和输送制冷剂蒸汽； ●节流阀：节流降压，并调节进入蒸发器的制冷剂流量； ●蒸发器：吸收热量（输出冷量）而制冷； ●冷凝器：输出热量。 高压区：压缩机排出口至节流阀入口 低压区：节流阀出口至压缩机吸入口
五、空调器假性故障
1.空调器不运行 ●未接通电源，如电源熔断保护器熔断，电源开关接触不良等； ●电源电压过低； ●遥控器电池电能耗尽； ●空调器设定的温度不当； ●正在运行的空调器，关机后又马上开机，机内有延时保护装置； ●环境温度过高或过低
五、空调器假性故障
2.空调器制冷（热）量不足 ●空气过滤器过滤网积尘太多，换热器积有过多尘垢，进风口或排风口被 堵； ●温度设置的过高或过低； ●室外温度偏高（低），使空调器能效比下降； ●空调房间密封性不好；房间热负荷过大；
毛细管不能按工况变化时的需要来调整流体截面。
五、节流装置
• • • （一）电子膨胀阀 1. 原理：节流，内置电子开关步数，来控制制冷剂流量。 2. 应用：主要用于我司模块机和多联机，精确控制制冷系 统流量，从而产生稳定的冷凝压力和蒸发压力。 3. 特点：冷媒流量调节能力高，系统压力平稳，当系统杂 质较多时容易堵塞或卡死。

中央空调基础知识培训PPT课件

中央空调基础知识培训PPT课件

主要部件
制冷剂选择
根据制冷量、制冷效率、环保性等因 素选择合适的制冷剂。
蒸发器、压缩机、冷凝器、节流装置 等。
通风系统
01
02
03
送风方式
中央空调送风方式分为上 送上回、下送上回、侧送 侧回等，根据实际需求选 择合适的送风方式。
风管设计
风管布局要合理，尽量减 少弯头、三通等局部阻力， 保证送风顺畅。
低噪音技术
优化空调系统设计，降低运行噪音，提高室内环境质量。
空气净化技术
通过过滤、吸附、杀菌等方式净化空气，保障室内空气质量。
节能环保技术应用案例
某大型商业综合体
采用高效压缩机和变频技术，实现能源节约30%以上。
某高端办公楼
运用热回收技术和环保制冷剂，降低碳排放量，提高室内环境质量。
某医院
应用低噪音技术和空气净化技术，为患者和医护人员提供更加舒适 的室内环境。
膨胀阀
控制制冷剂流量，使蒸发器出 口制冷剂保持一定过热度。
水泵
在冷却水系统中提供循环动力， 使冷却水在冷凝器和冷却塔之 间循环流动。
04
中央空调安装与调试
安装前准备工作
确定安装位置
选择合适的位置安装中央空调，确保空气流通且避免阳光直射。
检查电源和电压
确保电源符合空调要求，电压稳定。
准备安装工具和材料
的。
03
中央空调设备介绍
压缩机类型及特点
活塞式压缩机
结构简单、运行可靠、维 护方便，但噪音和振动较 大，适用于小型空调系统。
螺杆式压缩机
结构紧凑、运转平稳、噪 音低，适用于中大型空调 系统。
离心式压缩机
结构复杂、转速高、噪音 低、效率高，适用于大型 空调系统。

中央空调安装培训PPT课件

中央空调安装培训PPT课件

12
机组及管道布置
风机盘管布置位置选定原则： 出风流过主要活动区 进风、排风无障碍物 避免阳光照射
13
机组及管道布置
雅居易主机布置位置选定原则： 远离卧室、能承重、距离短、进出风无障碍
管道布置原则： 尽可能同程、距离短、弯路少、凝水就近排放
14
机组及管道布置—同程、异程
水平同程 经过每一环路的管路长度相等 ,通过各设备环路的压降相 同，水管路阻力易平衡.
雅居易主机选型依据：
建筑物总冷负荷（kw）＝所有房间总冷量总和*同时使用系数
同时使用系数建议取0.7~0.85 根据条件选择主机形式
➢ 电源规格：220V／380V； ➢ 允许的冷凝排风方向：上出风、侧出风； ➢ 标准机组，水力模块外置机组或者外置水泵机组； ➢ 单台机组使用或多台机组并联使用。
根据功能选择主机冷量
注意：管径变化不宜过于频繁
20
计算水管管径—示例
卧室1
42CE002
阳台 1 2 30RH011
管段编号
流量 （l/s）
流速 取值 （m/s）
计算管 径（m）
选用管 径(mm)
立管 1 0.48 0.8 0.028 32
6 42CE002
卧室2
5
餐厅 42CE003 42CE004
客厅
2 0.48 0.8 0.028 32
水平异程 经过每一环路的管路长度不等，各环路压降不均匀。
15
机组及管道布置—同程、异程
垂直同程+异程
供水和回水总管都在底部
16
机组及管道布置—平面图
阳台 30RH011
卧室1
42CE002
42CE002 卧室2

中央空调培训资料


中央空调的可靠性设计与评估
可靠性设计
采用高可靠性设计，如冗余系统、自动切换、故障预警等， 确保系统稳定可靠。
可靠性评估
根据系统运行数据，定期对系统进行可靠性评估，发现潜在 问题并采取措施进行改进。
中央空调的寿命及维护保养注意事项
系统寿命
中央空调系统的使用寿命一般为10~15年，其中制冷剂的寿命一般为5~8年 。
办公楼中央空调案例分析
01
办公楼空间高度通常较低，需要选用适合的空调设备，以保证 制冷和制热的效果。
02
办公楼内人员密集，需要选用高效的空调设备，以确保空气质
量。
办公楼内需要保持恒温恒湿，需要选用带自动控制系统的空调
03
设备。
多层住宅中央空调案例分析
多层住宅空间高度一般较低，需要选用适合的 空调设备，以保证制冷和制热的效果。
掌握开机操作和日常使用是中央空调高效运行的关键
详细描述
中央空调的开机操作和日常使用应注意以下几点：- 温度调节：根据环境和负荷情况调节温度，保持舒适度和 节能性。- 风量调节：根据需要调节风量大小，保持室内空气流通和舒适度。- 运行时间：合理安排中央空调 的运行时间，避免长时间连续运转，造成设备损坏。
提高中央空调能效的措施和方法
选择高效节能设备
01
分析不同类型中央空调设备的能效特点，提出选择合适的设备
及如何进行设备更新和升级改造的建议。
优化系统设计
02
从系统设计的角度出发，提出优化方案，如采用新型水力系统
、使用空气处理机组等来提高系统整体的能效。
加强运行管理
03
介绍如何通过合理的运行管理来提高中央空调的能效，如定期
05
中央空调的安全与可靠性

中央空调培训资料


人才培养与引进
企业应重视人才培养和引进，加强员 工培训和技能提升，提高企业的整体 素质和竞争力。
THANKS
谢谢您的观看
安装过程注意事项
保证水平
密封性
在安装过程中，要确保冷凝水管道的 坡度及水平度，防止冷凝水排放不畅 造成管道堵塞。
对于中央空调的各个连接处，要确保 密封性良好，防止空气漏入系统影响 制冷效果。
固定牢靠
对于中央空调的各个部件，如风机、 冷凝器、压缩机等，要确保其固定牢 靠，防止运行时产生振动和噪音。
调试与验收标准
安全使用规范解读
遵守国家及地方相关法规和标准
01
确保中央空调系统的设计、安装和使用符合国家和地方的相关
法规和标准。
建立安全管理制度
02
制定并执行中央空调系统的安全管理制度，明确各级人员的职
责和操作规程。
定期检查和维护
03
对中央空调系统进行定期检查和维护，确保系统正常运行，及
时发现并排除潜在的安全隐患。
常见安全隐患排查方法
设备检查
对中央空调系统的设备进行定期检查，包括压缩机、冷凝 器、蒸发器等关键部件，确保设备正常运行，无泄漏、过 热等现象。
管道检查
检查中央空调系统的管道，包括冷媒管道、冷却水管道等 ，确保管道无变形、老化、腐蚀等现象，防止管道破裂或 泄漏。
电气安全检查
对中央空调系统的电气部分进行检查，包括电源线路、控 制线路、传感器等，确保电气部分无短路、过载等现象， 防止电气火灾的发生。
安装前准备工作
01
02
03
勘察现场
对施工现场进行实地勘察 ，了解现场环境、建筑结 构和暖通系统等情况，为 后续安装提供依据。
制定方案

中央空调培训资料

能效等级
我国空调能效等级分为一级、二级和三级，一级能效最高， 三级能效最低。一级能效的空调虽然价格较高，但长期使用 下来能够节省不少电费。
节能技术和措施
变频技术
中央空调采用变频技术可以有效地提高空调的能效比，实现节能减排。变频技术是通过改 变压缩机电机的工作频率来调节制冷量或制热量，从而避免压缩机在额定工况下的频繁启 停，降低能耗。
室外机安装
确保室外机安装稳固，并留出足够 的维修空间。
室内机安装
根据室内空间布局和设计图纸，选 择合适的送风口和回风口位置，确 保气流循环畅通。
管道安装
按照施工图纸，正确安装冷媒管道 、冷凝水管道和排水管道等。
日常维护和保养
定期检查
清洁滤网
定期检查中央空调系统的各个部件，包括室 外机、室内机、管道、阀门等。
中央空调的发展趋势和新技术
国内外中央空调市场和发展趋势
01
国内中央空调市场现状
国内中央空调市场规模不断扩大，产品种类和品牌日益增多，市场竞
争力逐渐增强。
02
国外中央空调市场现状
国外中央空调市场发展较为成熟，产品技术和品质相对较高，国内企
业也在逐渐加强与国外企业的竞争。
03
国内外中央空调发展趋势
高效节能、智能化、定制化、绿色环保等成为中央空调发展的新趋势
工业制造
工业制造车间，如电子、化工、制药等车间，需要使用中央空调来确保生产 环境的恒温和恒湿，保障生产线的稳定性和产品质量。
科研机构
科研机构实验室也需要使用中央空调来确保实验室内空气质量和温度的稳定 ，保障实验数据的准确性和可靠性。
特殊场所中央空调的特殊考虑因素
高温高湿环境
一些特殊场所如地下室、高温高湿环境，需要使用中央空调来确保空气流通和除 湿。

中央空调精典培训资料


节能控制策略
智能控制技术可以实现节能控制策略如需求侧管理、能源调度等，通过优化能源利用和提高能源利用效率来降低能耗和温室气体排放。
自然能源如太阳能、地热能等正在逐渐应用于中央空调系统中，可以实现可再生能源的利用，降低化石能源的消耗和温室气体排放。
自然能源利用
高效水系统如变速泵、变速风机等正在逐渐应用于中央空调系统中，可以提高水系统的能效和稳定性，降低能耗和温室气体排放。
高效制冷剂
热回收技术如余热回收、冷凝水回收等正在逐渐应用于中央空调系统中，以提高能源利用效率和降低能耗。
热回收技术
智能控制技术
随着物联网、云计算等技术的发展，智能控制技术正在逐渐应用于中央空调系统中，可以实现远程监控、自动调节等功能，提高系统的能效和稳定性。
传感器技术
传感器技术如温度、湿度、压力传感器等正在逐渐应用于中央空调系统中，可以实现实时监测和反馈控制，提高系统的调节精度和稳定性。
确保室内机位置合理，便于维修和保养，同时考虑室内空气循环和气流组织。
室内机安装
选择通风良好、无遮挡物、不影响他人、便于维护的位置。
室外机安装
根据系统需求选择合适的管材和管径，确保管路连接牢固、无泄漏。
管路安装
按照规定的程序对系统进行调试，确保各部件正常运行，系统性能达标。
调试
对照设计要求和施工规范进行验收，确保系统满足用户需求，无安全隐患。
中央空调精典培训资料
中央空调系统概述中央空调系统的工作原理中央空调系统的设计与安装中央空调系统的维护与保养中央空调系统的节能与环保中央空调系统的未来发展与新技术
01
中央空调系统概述
总结词
中央空调系统是一种集中处理空气，通过管道系统将处理后的空气送入室内，以调节室内温度和湿度的系统。它由冷热源、空气处理设备、水系统、末端设备等部分组成。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

志高新产品数据 LSQWRF65M/T 65 22 69 21.5 2 2*12000 2*550 65 2*6.0 580 2000 900 2090
一、产品介绍
3、2011年量产模块机组130机型新旧对比
RFW130/TA-PM（旧）
LSQWRF130M/F（新）
原130KW风冷热泵机组
新130KW风冷热泵模块机
输入公共端
2#压机低压
2#压机过载/高压 2#风机过载 3#压机低压
3#压机过载/高压 3#风机过载
4#压机低压
4#压机过载/高压
4#风机过载
输入公共端
备用短路器
1 2 3 4 5 6 7 8 9 10
1 2 34 567 8
1 23 456 789 12 34567
J13
J12 J11
J10
线长不超过80cm
系统热水温度※ 环境温度※
系统回水温度※ 系统出水温度※
备用 模拟量公共端 模拟量公共端
防冰温度 单元蒸发回温 单元蒸发出温
4#翅片温度 3#翅片温度 2#翅片温度 1#翅片温度 模拟量公共端 模拟量公共端
空调水流不足
空调水泵过载※
线控开关※
模式选择开关※ 1#压机低压
1#压机过载/高压
1#风机过载
▪ 内部结构清晰：检修保养简单便利
一、产品介绍
3、风冷热泵模块机 组采用以下六大核 心1.技采术用国际知名品牌谷轮高效涡
旋压缩机
2. 分级启动，变容运行
3. 主机任意指定，维修保养方便
4. 电子膨胀阀节流，调节范围宽， 反应快，精度高，尤其是低温 环境下性能更优越
5. 多重保护功能，安全可靠
6. 微电脑智能控制，自动化程度 高，故障自我判断，自动除霜
名义制热量（kw）
名义制热功率（kw）
风机数量
风量（m3/h）
风机功率
噪音 dB（A）
冷媒量（Kg）
重量（Kg）
长（mm）
外机
宽（mm）
高（mm）
志高旧产品数据 RFW65/T-PM 65 20 71 20.5 2 2*12000 2*750 66 2*10.5 860 2060 1030 2140
10～60
32～65
10～60
65～115
10～60
钢管管径 （mm)
150 200 250 300 350 400 450 500
闭式水系统
流量m3/h
KPa/100m
115～185
10～47
185～380
10～37
380～560
9～26
560～820
8～23
820～950
8～18
950～1250
8～17
1250～1590
8～15
1590～2000
8～13
二、安装注意事项
机组安装方式1
6台模块以内（65模块）
二、安装注意事项
机组安装方式2
6台模块以内（65模块）
二、安装注意事项
机组安装方式3
12台模块以内（65模块）
二、安装注意事项
机组安装方式4
12台模块以内（65模块）
二、安装注意事项
一、产品介绍
2、2011年新模块机组机型
1、LSQWRF65M/T（2011年1月投产） 2、LSQWRF130M/F（2011年1月投产） 3、LSQWRF30M/T（2011年4月投产）
4、LSQWRF60M/T（2011年4月投产）
5、LSQWRF65M/TR(R22，带热回收，计划后期立项开发) 6、LSQWRF130M/FR(R22，带热回收，计划后期立项开发) 7、LSQWRFA65M/T(R410a，计划后期立项开发) 8、LSQWRFA130M/F (R410a，计划后期立项开发)
一、产品介绍
3. 风冷热泵模块机 组
能力规格：
30KW, 60KW, 65KW, 130KW 四款战斗机型
适用场所：
广泛用于办公大楼、宾馆酒 店、餐饮娱乐、医院学校、 影剧院、工厂车间等负荷变 ▪ 高性价比定位: 独立制冷循环系统，高稳定性化、频高繁可靠的性场所，尤其是气温 较低且无锅炉房或其他供热 ▪ 外观全面升级：外观结构全新设计，造型大方条美件观、水源缺乏的场所
① ② ③
①②③ 台逐台 启动
微电脑智能集中控制
一、产品介绍 3、2011年量产模块机组65机型新旧对比
RFW65/T-PM(旧)
LSQWRF65M/T（新）
原65KW风冷热泵机组 新65KW风冷热泵模块机组
一、产品介绍
3、2011年量产模块机组65机型新旧参数对比
机组型号
名义制冷量（kw）
名义制冷功率（kw）
志高新产品数据 LSQWRF130M/F
130 44 140 43 4 4*12000 4*550 68 4*7.5 1130 2000 1695 2090
一、新产品介绍
4、2011年量产模块机组新机型电控特点
DM602A线控器 ◆采用全新EASYBUS技术，电源线、通讯线
共用一组两芯线，无极性，方便工程施工； ◆采用段式液晶显示，操作方便、快捷； ◆采用蓝色LED背光，显示清晰美观； ◆外形精致美观，适宜墙面安装。
一、产品介绍
4、2011年量产模块机组新机型电控特点
LY514A主板
◆自带相序检测； ◆自带4路压缩机电流检测； ◆自带4路电子膨胀阀接口； ◆带有1个RS485口，2个EASYBUS口 。
标准配置
可选配置（兼容）
X1.LY514A.TY.B07M.电气连接示意图_带电子膨胀阀.模块机-四压机
J3 8 7 6 5 4 3 2 1
J4 10 9 8 7 6 5 4 3 2 1
数码管
ON
OFF
相编号 A
励磁状态 123456781
B
A B
开阀顺序：1→2→3→4→5→6→7→8→1 关阀顺序：8→7→6→5→4→3→2→1→8
三相电检测使用设置 选择DM602/LY514设置模式 485波特率设置
机组安装方式5
16台模块以内（65模块）
65模块系统图
一、产品介绍
5、2011年量产模块机组机型系统特点
130模块系统图
一、产品介绍
5、2011年量产模块机组机型系统特点
节流系统改进 电子膨胀阀
取代热力膨胀阀
一、产品介绍
5、2011年量产模块机组机型系统特点
电子膨胀阀的应用确保压缩机的安全
一、产品介绍
5、2011年量产模块机组机型系统特点
1#压机电流 2#压机电流
3#压机电流 4#压机电流
一、产品介绍
4、2011年量产模块机组新机型系统特点
系统可靠性，尤其压缩机可靠性从设计角度得到保证 1、液体制冷剂的控制 2、压缩机回油的控制 3、压缩机运行范围的控制 4、压缩机运行保护的控制
一、产品介绍
5、2011年量产模块机组机型系统特点
螺旋折流板换热器就是用连续螺旋状的支撑板支持换热管，使壳程介质从壳程入口进入 时，沿螺旋板形成的螺旋通道斜向前进，将传统的横向折流方式变成纵向螺旋折流方式，在 降低壳程阻力的同时，大大强化传热效果。
⑴介质在壳体内连续平稳螺旋流动，避免了横向折流产生的严重压力损失，因而具有压降 低的特点。
⑵螺旋折流板，在同样的压降下，可大幅度提高壳程介质的流速，从而提高Re，使介质传 热能力增大。
二、安装注意事项
3、机组水系统管路安装（65模块为例）
冷冻水管管径计算：
D(m)=
L(m3/h) 0.785x3600xV(m/s)
公式中：L----所求管段的水流量 V----所求管段允许的水流速
流速的确定：一般，当管径在DN100到DN250之间时，
流速推荐值为1.5m/s～2m/s左右,当管径小于DN100时,推 荐流速应小于1.5m/s,管径大于DN250时，流速可再加大。 进行计算是应该注意管径和推荐流速的对应。
一、产品介绍
5、2011年量产模块机组机型系统特点
C
C
C
壳管换热器改进
螺旋折流板 取代弓形折流板
一、产品介绍
5、2011年量产模块机组机型系统特点
弓型折流板换热器是最普遍应用的一种传统管壳式换热器，但它的弊端在于：沿程压 降较大；易出现流动死区、旁流和漏流，且容易积垢；较高的质量流速易诱导换热管的振 动，缩短了寿命。
25
制 冷 开 度 2（ 可 调 ， 默 认 值 为 250） 23
制 冷 开 度 3（ 可 调 ， 默 认 值 为 150）
一、产品介绍
5、2011年量产模块机组机型系统特点
制热运行时电子膨胀阀的控制
环境温度（℃）
15
制 热 开 度 1（ 可 调 ， 默 认 值 为 200） 13
制 热 开 度 2（ 可 调 ， 默 认 值 为 150）
4 3 2 1
CPU SW1
电子膨胀阀模块
12 345 6
12 345 6
ABCDE
ABCDE
79 79
F01
F01
23456
23456
点检按键 SR2(预留) SR1(地址)
12 345 6 12 345 6
BA+ GND
F2 F1
P2 P1
J9
J7
J5
RS485接口 PC通讯 LY514A通讯
DM602A通讯
制热运行时出水温度的限制
环境温度（℃）
5
无水温度限定值为43℃（可调） -2
-5
最高出水温度限定值为40℃（可调） -7
最高出水温度限定值为38℃（可调）
