志高中央空调CMV直流变频室外机安装说明书
- 格式:pdf
- 大小:46.61 MB
- 文档页数:32
空调的安装说明空调的安装说明空调作为现代生活中必不可少的电器产品之一,越来越多的家庭开始安装空调来提供舒适的室内环境。
但是,对于初次使用空调的人来说,空调的安装可能是一个相对复杂的问题。
下面将给大家介绍空调的安装步骤和注意事项,希望能够给大家带来一些帮助。
第一步是选择合适的安装位置。
为了确保空调的正常运行和使用寿命,选择合适的安装位置非常重要。
首先,要避免阳光直射和暴露在雨水中,因此最好将空调安装在屋子外侧的墙面上。
其次,要确保空调的周围有足够的空间,以便进行维修和清洁,最好保持空调的周围50-100厘米的通风间隙。
最后,要注意空调的安装高度,一般来说,室内空调的安装高度应该在2.3-2.8米之间,以保证空气的均匀分布和舒适度。
第二步是进行施工准备工作。
在开始安装之前,需要对施工区域进行一些准备工作,以确保安装的顺利进行。
首先,要检查墙体结构是否能够承受空调的重量,以及选择合适的固定支架。
其次,要确保电源和管道的走向和位置符合安装要求。
最后,需要将周围的电线和管道进行隔离,以防止安装过程中受到损坏。
第三步是进行管道的连接和电源的接通。
在进行管道的连接之前,要先检查管道的表面是否光滑,是否有杂质影响管道的流通。
然后,根据安装位置和要求,用管道接头将室内机和室外机连接起来,注意连接处要牢固稳定,并用橡胶垫片密封。
接下来,要确保电源线的接头正确无误,并接通电源进行测试。
第四步是进行系统测试和调试。
在安装完成后,要进行系统测试和调试,以确保空调正常运行。
首先,需要检查空调的制冷和制热效果是否达到预期,并检查空调的风速和温度调节是否正常。
然后,要测试空调的风向调节是否灵活,能够满足不同的需求。
最后,要检查空调的遥控器是否正常使用,并测试其它功能如定时开关、睡眠模式等是否正常工作。
最后一步是进行安全和维护。
安装完成后,要确保空调的安全使用和定期维护。
首先,要注意避免水和雨水进入空调内部,以免发生短路等安全隐患。
投保成功,保单号:21101440753385894,电子保单已发至您的邮箱,请注意查收。
CZLZ-5A型船用组装式冷藏装置使用说明书合肥天鹅制冷科技有限公司目录1.一般说明 (3)2.设计条件 (4)3.主要技术参数 (4)4.安装方法 (5)5.试车调试 (6)6.附图 (9)7.备品备件 (9)8.随机文件 (9)9.常见故障分析表 (10)1.一般说明1.1 总则:CZLZ-5A 型船用组装式冷藏装置(以下简称装置)制冷系统主要由一台制冷压缩机、一台船用高效冷凝贮液器、储液罐、油分器、汽液分离器、电控箱、仪表、阀件及(室内机)冷风机组成。
1.2 制冷剂:R221.3 冷却方式:R22直接膨胀式(内平衡式)1.4 制冷系统工作原理:本装置是一种水冷蒸发式组装冷藏装置,以水为冷却介质,制冷剂在冷风机换热器中吸热蒸发,直接吸收冷风机换热器周围空气中有热量,通过轴流风机把冷量带走,而吸热后的氟里昂气体通过压缩机的压缩加工和输送在水冷冷凝中放热冷凝,最终将在蒸发器中吸收热量和压缩机的压缩功一并传递给冷却水,而冷却水在冷却水泵的作用下流向冷却塔。
1.5 系统原理图:1.6 制冷运行时1)起动冷藏水泵,向冷凝器供冷却水;启动压缩机时,将该台压缩机的出液阀全部打开,将系统出液连接阀打开,回气连接阀也打开,打开阀板上的手动阀;2)启动压缩机;压缩机运转通过冷库冷风机对库内循环空气进行冷却,达到降温的目的。
压缩机的启停由控制器所采集的温度点与回风温度的差值所决定。
1.7 安全装置高压、低压、水压、氟安全阀及电源缺相、逆相序、保护。
1.8 电源主电路:AC380V 3PH 50Hz控制电路: AC220V 1PH 50Hz2. 设计条件2.1 温度条件:使用环境:-10~50℃贮存温度:-20~40℃冷却海水温度:≤32℃2.2 环境条件:横倾±15°、纵倾±5°横摇±22.5°、纵摇±7.5°3. 主要技术参数:a)额定制冷量: 5kWb)制冷剂: R22c)压缩机功率: 3kWd)电源: 3φ/N/PE ~380V/50Hze)控制方式:采用单片机控制f)壳管冷凝器水流量: 3.1m3/hg)进出水口径: G1″h)外形尺寸: 1300(L)×550(W)×1500(H)(mm)i)机组重量:≤300kg4.安装方法4.1 装置吊装方法装置各部件均已由制造厂组装完成,并已经完成制冷系统压力试验、真空试验,且已注入R22 制冷剂,因而在吊装时必须注意不能碰坏管系及装置各部件。
空调安装说明书空调安装说明书篇一:空调使用说明书中央空调格力送风机组自动控制使用说明书为保证空调机组高效,节能,安全的运行。
请必须按照产品使用说明书运行。
1. 启动风机前a. 请将系统各电源,主控制断路器保持通路状态(此时主控制柜电源指示灯亮起,控制触摸屏电源灯亮起,触摸屏亮起)b. 应检查各个送风机组手动新风阀,送风防火阀是否处于开启状态,如未开启,请手动将阀门打开。
c. 送风机系统有电加热辅助加热系统,冬季运行时应保持电加热器常开状态(注,电加热器内有温控开关,当温度达到指定热量时,加热器会自动关闭加热系统,当温度低于设定温度时,加热器会自动开启)2. 手动启动a. 在控制屏上点击要启动的机组编号,如要启动1#机组,就触摸1#机组按钮,同理2#和3#。
此时控制屏上显示1#机组控制画面b. 在控制屏上点击手动启动/自动启动按钮,将显示状态改成手动启动状态。
此时空调系统进入手动启动模式。
c. 在控制屏上点击新风阀开启按钮,将新风阀打开,此时控制屏上显示新风阀打开。
d. 在控制屏上点击预热阀按钮,将预热阀状态改为开启状态,预热阀开启需要几秒中的时间间隔,(注机组开启时,预热阀必须是开启的,否者可能会严重损坏机组)e. 在控制屏上点击加热阀按钮,将加热阀状态改为开启状态,加热阀开启需要几秒中的时间间隔,(注机组开启时,加热阀必须是开启的,否者可能会严重损坏机组)f. 启动风机,点击风机启动按钮,将启动状态栏状态改为启动状态,此时风机启动。
3. 自动启动a. 在控制屏上点击对应要启动风机编号,此时屏幕上显示要启动风机控制版面。
b. 在控制屏上点击手动控制/自动控制一栏,点击自动控制按钮。
此时机组进入自动控制状态。
c. 在控制屏上点击自动启动按钮,此时机组自动启动(注,自动启动顺序,新风阀开启—预热阀开启—加热阀开启—风机启动)4. 注意事项a. 此空调设备具有恒温功能,当机组温度达到要求时,机组会相应动作,关闭机组预热阀,减少机组供热量。

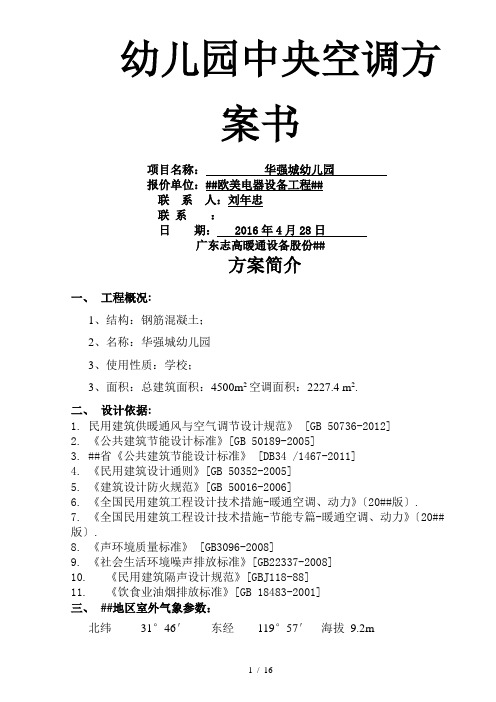

幼儿园中央空调方案书项目名称:华强城幼儿园报价单位:##欧美电器设备工程##联系人:刘年忠联系:日期: 2016年4月28日广东志高暖通设备股份##方案简介一、工程概况:1、结构:钢筋混凝土;2、名称:华强城幼儿园3、使用性质:学校;3、面积:总建筑面积:4500m2空调面积:2227.4 m2.二、设计依据:1. 民用建筑供暖通风与空气调节设计规范》 [GB 50736-2012]2. 《公共建筑节能设计标准》[GB 50189-2005]3. ##省《公共建筑节能设计标准》 [DB34 /1467-2011]4. 《民用建筑设计通则》[GB 50352-2005]5. 《建筑设计防火规范》[GB 50016-2006]6. 《全国民用建筑工程设计技术措施-暖通空调、动力》〔20##版〕.7. 《全国民用建筑工程设计技术措施-节能专篇-暖通空调、动力》〔20##版〕.8. 《声环境质量标准》 [GB3096-2008]9. 《社会生活环境噪声排放标准》[GB22337-2008]10. 《民用建筑隔声设计规范》[GBJ118-88]11. 《饮食业油烟排放标准》[GB 18483-2001]三、##地区室外气象参数:北纬31°46′东经119°57′海拔9.2m夏季通风室外计算干球温度:32℃夏季空气调节室外计算干球温度:34.6℃夏季空气调节室外计算湿球温度:28.6℃冬季通风室外计算干球温度:2℃冬季空气调节室外计算干球温度:-5℃冬季采暖室外计算干球温度:-3℃大气压力冬季1025.9hpa 夏季1004.9 hpa风速冬季平均3.1m/s 夏季平均 3.1 m/s风速冬季平均2.6m/s 夏季平均 2.6 m/s四、空调室内房间设计条件:1、夏季:温度24~28℃, 相对湿度≤65%;2、冬季:温度18~20℃, 相对湿度≥30%;五、室内冷负荷估算:详见《空调负荷与设备选配表》六、制冷设备的确定:本工程中央空调系统,主机采用直流变频多联机组+暗藏式风管机系列机组.七、方案说明该场所按照使用性质共分为教室,冷负荷要求220-240w/m2,所以方案如下:1、机组选用:本场所采用直流变频多联机〔VRV系统〕,教师与公共区域采用中静压分管式,小面积办公区域采用低静压风管机机,具体机组详细图片参数下面有详解;2、机组的优势:(1)该机组比一拖一系统省电41.99%/小时;(2)该机组可以采用电脑集中控制,可以控制每台室内机〔关闭和开启〕;(3)该机组无任何后期保养费用;(4)该机组采用R410A环保冷媒,对大气无污染,也可二次使用;(5)按照本场所的初投资来计算,选用该机组稍微高4-6%的投资成本.八、安装与辅材本工程铜管采用青岛宏泰紫铜铜管,耐压力强,安全实数高,焊接人员都是具备国家一级以上上岗的专业人员;冷凝水管采用PVC,中财或者三德品牌,都是大品牌材料;电缆采用国标电缆;安装人员都是具备上岗资格的工人,风口采用防结露ABS材质,保证保质保量.九、产品介绍1、志高变频多联式空调系统原理志高多联机系统CMV直流变频系列,是一种冷剂可变流量式空调系统,CMV直流变频系列具有明显的的节能、舒适效果,该系统依据室内负荷,在不同转速下连续运行,减少了因压缩机频繁启停造成的能量损失;采用压缩机低频启动,降低了启动电流,电气设备将大大节能,同时避免了对其它用电设备和电网的冲击;具有能调节容量的特性,改善了室内的舒适性.其工作原理是:由控制系统采集室内舒适性参数、室外环境参数和表征制冷系统运行状况的状态参数,根据系统运行优化准则和人体舒适性准则,通过变频等手段调节压缩机输气量,并控制空调系统的风扇、电子膨胀阀等一切可控部件,保证室内环境的舒适性,并使空调系统稳定工作在最佳工作状态.多联机空调系统是在空调系统中,通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量,适时地满足室内冷热负荷要求的高效率冷剂空调系统.多联机空调系统需采用高效双转子变频压缩机、多极压缩机、卸载压缩机或多台压缩机组合来实现压缩机容量控制;在制冷系统中需设置电子膨胀阀或其它辅助回路,以调节进入室内机的制冷剂流量;通过控制室内外换热器的风扇转速积,调节换热器的能力.在变频调速和电子膨胀阀技术逐渐成熟之后,CMV变频多联机空调系统普遍采用变频压缩机和电子膨胀阀达到自动调节功能.空调系统在环境温度、室内负荷上断变化的条件下工作,而且系统各部件之间、系统环境与环境之间相互影响,因此多联机空调系统的状态上断变化,需通过其控制系统适时地调节空调系统的容量,消除其影响,是一种柔性调节系统.2志高多联机系统CMV直流变频系列变频多联式空调系统的优点2.1节能性、易用性.CMV多联直流变频空调系统具有明显的的节能、舒适效果,该系统依据室内负荷,在不同转速下连续运行,减少了因压缩机频繁启停造成的能量损失;采用压缩机低频启动,降低了启动电流,电气设备将大大节能,同时避免了对其它用电设备和电网的冲击;具有能调节容量的特性,改善了室内的舒适性.单独运行、单独控制,每台内机可设有线控器,操作简单,而室外机组会自动根据室内机开启容量的大小自动调节输出,安全运行.在晚上与节假日也可以把分体式空调不容易做到部分运行问题简单的解决,节约能源,温度调节能力强,使用效果好.2.2机器的管理与维护简单省时因为机器是通过制冷剂直接进行热交循环,所以其维护只需要清洗内机的空气过滤网就行了〔无需专门的技术人员〕,操作简单,省时.2.3环保效益显著工程采用CMV多联直流变频空调采用了臭氧层破坏系数为零〔由于不含氯元素,故不会与臭氧发生反应,既不会破坏臭氧层.〕的新冷媒R410A.R410A是由R32和R125两种工质按50%和50%的质量分数混合而成的HFCs类制冷剂,是一种新型环保制冷剂.属近共沸混合物〔假共沸〕,其热力性能接近单工质,,具有稳定,无毒,性能优越等特点.同R22相比,R410A的冷凝压力增大近50%,是一种高压制冷剂,需要提高系统耐压强度.工作压力为普通R22空调的1.6倍左右,制冷〔暖〕效率,更高提高空调性能.R410A化学和热稳定性高.与R22系统相比,R410A系统有一个显著的优势:蒸发器的热传递高35%,冷凝器的热传递高5%R410A气液两相的组成变化和温度变化较少,能够在现场追加填充制冷剂.而且不会象R407C等非共沸制冷剂那样在发生泄露后制冷剂成分造破坏,必须完全抽空后重新进行制冷剂填充,具有良好的冷暖节能与维护性能.2.4其他优点外机可放置在楼顶、外墙固定机位内或其他墙外,不占用有效使用面积,且外机噪音极小.多联机空调只用一个室外机室内机实现集中管理,可单独启动一台室内机运行,也可多台室内机同时启动;快速制冷制热,出风温和舒适,温度控制精度高,舒适性好;整体运行噪音低,给居家带来宁静优雅的环境.多联机空调运用全新理念,集一拖多技术、智能控制技术、多重健康技术、节能技术和网络控制技术等多种高新技术于一身,满足了消费者对舒适性、方便性等方面的要求使用寿命长,机组故障率极低,基本上是自我调节和诊断,不需专门的维护,而且室外机的使用寿命长达30年,从而大大的节省了维护费.高效节能;多联机系统可以根据系统负荷的变化自动调节压缩机的转速来改变制冷剂流量,保证机组以较高的效率运行.部分负荷运行时能耗降低,全年运行费用较低.节省建筑空间;多联机系统的接管只有制冷剂管和凝结水管,且制冷剂管布置灵活、施工方便,与集中空调水系统相比,在满足相同室内吊顶高度的情况下,采用多联机系统可以减小建筑层高,降低建筑造价.施工安装方便、运行可靠;与集中式空调系统相比,多联机系统施工工作量小得多,施工周期短,尤其适用于工程改造.系统环节少,所有设备与控制装置均由设备供应商提供,系统运行管理安全可靠. 满足不同工况的使用要求;多联机系统组合方便、灵活,可以根据不同的使用要求组织系统,满足不同工况房间的使用要求.志高直流变频多联机介绍3.投标产品的性能描述3.1室外机性能描述3.1.1产品性能描述CMV-[V]超级直流变频模块多联机采用国际高效环保冷媒R410A、高科技含量的新冷媒直流变频无刷压缩机,电机转子采用稀土永磁材料,优化的磁路设计,正弦波180°驱动,使电机在高、低速运行中更加平稳和高效;拥有更加强大的室内机阵容:挂壁式、落地式、低静压盘管式、中〔高〕静压风管式、天花式、座吊两用式,其冷量范围由1匹到6匹可供选择;外机容量匹配范围更广,可以实现8匹到64匹以每2匹容量递增的形式自由组合;设计配管长度更长,单管配管长度可达200米,最大高差可达70米〔室外机在下〕,使新一代多联空调性能更可靠、更高效、更环保、更节能.CMV-[V]超级直流变频模块多联机使用环境更广泛.制冷适用环境温度范围:-5℃<DB> ~50℃<DB>;制热适用环境温度范围-20 ℃<WB> ~28℃<WB>.CMV-[V]超级直流变频模块化多联机组容量匹配范围广,又可以随意选择形式多样的室内机,如:低静压风管式、中〔高〕静压风管机、四面出风嵌入式、座吊机式、挂壁式、落地式、新风处理机等,使新一代模块化多联中央空调机组更专业、更时尚、更能贴近用户室内装修风格需求,可广泛适用于学校、医院、商场、办公写字楼、高档公寓、高级别墅、咖啡厅、酒店包房、宾馆套房、KTV娱乐厅等商用、家用场所.1.3.1.2设备采用的先进技术志高CMV-[V]超级直流变频模块多联机组,采用先进的直流变频压缩机、最新的180°正弦波直流变频技术、R410新型环保冷媒、完全满足ROHS指令、精确的温度控制技术设计.直流变频技术,开创节能新时代全新直流变频压缩机,可实现无级调速.直流变频技术采用了稀土永磁无刷直流电机作为动力源,这种电机效率高、发热少,它与高性能的压缩机〔涡旋式〕相结合,并配上稀土永磁直流电机特有的控制系统,大大地提高了传统变频空调的性能.●节电性能:直流变频空调技术较普通空调更节能、更省电●采用现代控制方法与制冷/热的 Fuzzy推理方法,具有快速制冷、制热功能、舒适运转功能和经济运行功能;●具有在恶劣环境下正常工作的能力.制冷适用环境温度范围:-5℃〔DB〕~50℃〔DB〕制热适用环境温度范围;-20℃〔WB〕~28℃〔WB〕志高CMV-[V]超级直流变频模块多联机,采用世界领先的直流无刷无级变频涡旋压缩机.志高CMV-[V]超级直流变频模块多联机系统压缩机在出厂前均经过严格的连续运行测试,保证每台压缩机均能正常稳定运行,制冷工况均在43℃以上高温、制热工况均在-10℃以下低温等恶劣环境温度下测试,因此志高CMV-[V]超级直流变频模块多联机系统的质量水平均能得到强有力的保障.压缩机全部采用国际知名品牌压缩机,整体结构、性能优异.高压腔设计:冷媒吸入后直接压缩,减少吸气过热损失,压缩效率更高;低温启动时,冷冻油得以充分预热,启动性能更佳.采用了代表当今压缩机最为先进的高效涡旋式压缩机,其技术和质量远高于转子式压缩机.转子压缩机目前只运用于小功率家用空调产品中,由于转子压缩机不管其技术如何先进都会存在效率低下、振动大、噪音大,使用了滑片、排气阀片等易损运动结构元件、压缩机电动机与外壳以紧配合的刚性结合、不可避免发生内泄漏,容积效率低下、轴承径向受力大,压缩机容易产生咬缸、断裂现象等诸多缺点,所以其运用在大功率的中央空调产品中,其局限性的制约程度是可想而知的,质量水平难以得到保证,而高效涡旋式压缩机目前均在大功率空调产品中使用,因为它根本不存在上述缺点,且技术也非常先进,质量得以保证.在变频压缩机的IPM变频器中,追加了由电容器、电感、电抗组成的专用的谐波抑制装置,将空调系统对电力系统的谐波干扰降低到最低的程度.具有完善的自我保护功能.可实现过电流保护、过电压保护、电源缺相保护、电源反相保护、压缩机电机堵转保护、压缩机高压异常保护、压缩机排气管温度控制、压缩机线圈温度异常保护、变频器过电流切断控制压缩机频率升高、下降控制、压缩机均油控制、回油控制、压机电机锁定保护、功率晶体管过热保护、低压保护控制,利用曲轴箱加热器的通电时间执行压缩机起动保护等一系列保护措施,最大限度的减少了故障出现的可能.压缩机可靠性提高:过高、低压传感器进行制冷、制热时高、低压控制,可以保证空调压缩机在比较宽的温度范围内<-20℃~50℃>进行运转.制冷、制热都是通过过热度控制,可防止压缩机带液运转,制热时还可进行冷却控制.由于冷媒配管内径的变小与控制变频技术的先进性,能使系统的冷媒大大节省,而冷媒的节省使压缩机的可靠性得以提高.系统每个压缩机底部都装有温度控制装置,通过控制压缩机温度变化,使压缩机的运转状态能达到最优化.压缩机使用了志高先进的交叉回油和均油控制技术,从而保证了压缩机的正常运转.先进的压缩机驱动控制技术,减振、高效、抗干扰●采用180°正弦波驱动技术,变频器输出电流为平滑的正弦波曲线.● 180°正弦波控制技术使压缩机电机运转平稳,噪音、振动最小,运转效率最高.● 180°正弦波控制技术使谐波电流和电磁噪音得到有效抑制,电磁干扰降至最低,通过国家EMC电磁干扰测试.换热效率的提升●采用新型高效CTIG〔交叉齿内螺纹〕铜管,通过增大内壁换热面积,并破坏冷媒流动边界层,增强扰动,从而提升换热效率.●高性能翅片的开发和应用:一方面通过采用换热效率更高的叉流低压损型翅片,比此前翅片大幅降低风阻,同时结霜情况有显著改善,同等条件下换热效率大幅提升;另一方面通过采用新型低导过冷回路换热器,实现1.9℃低温差效果,提升换热效率.叉流低压损型翅片和原有翅片结构对比换热效率对比图● 2-in-1流路设计:通过2-in-1流路设计,大幅提高系统中液相冷媒的比例,从而提升系统的换热效率.智能化霜技术,大大缩短除霜时间,提高制热效率●智能判断:志高直流变频模块多联机采用智能除霜技术,可以根据制热运行的主要参数,判断结霜情况和化霜时机,做到有霜化霜,无霜正常制热.最大限度延长正常运行时间,确保最优的制热能力和较高的能效比.●快速除霜,延长制热时间:把中压冷媒引入到压缩机回气,加快冷媒循环速度,快速高效除霜,化霜时间大大缩短.独特的压机油控技术,回油稳定,确保系统长期可靠运行●两级油分离技术:内置油分离机构设计的高压腔压缩机,可在压缩机内实现一级油分离,排出的极少量的油被大容量高效离心式油分离器迅速分离,分离效率高达99%以上.●双层均油控制:通过在压缩机上设置一根均油管,当其中一台压缩机内油量过多时,机内高压自动将多余油排出并输送到其他缺油的压缩机;各模块机间通过油平衡管连接并主动进行油平衡动作,确保各模块之间油分配的平衡.●压缩机独特的排油技术:采用压缩机,压缩机有独特的压缩机排油技术,能够将压缩机内部过多的润滑油排入系统,保证系统内各个压缩机的油平衡,避免个别压缩机内部润滑油堆积现象.●三重回油设计:油分离器迅速完成油分离后,将油直接输送至各压缩机内,保证压缩机需要的油量.专用气液分离器采用独特的回油孔设计,充分保证压缩机的回油稳定可靠.智能控制系统自动根据运行时间、状态,通过主芯片发回回油指令进行自动回油.先进的冷媒控制技术,使系统调节更精确调节级数高达960级的双电子膨胀阀组合,更加精准调节冷媒流量;通过电磁阀控制的液侧旁通设计,可合理控制压缩机过热度并有效保护压缩机,最大限度发挥其效率,确保运行安全可靠;采用适当容量的高压储液罐和低压储液罐,储存系统中过多的冷媒,自动调节系统冷媒循环量,保证系统正常冷媒循环;超级直流变频模块机组中的各个模块机都为变频模块,都可以根据负荷进行冷媒循环调节,调节更加精确,调节幅度更宽广.压缩机容量调节:系统根据系统负荷需要调节流量时,系统首先会根据需要的荷负进行计算,得出压缩机的输出量,再根据压缩机输出总量控制室外机压缩机的运行,如决定开启:多少频率数的变频压缩机运行与是否开启和开启哪个定频压缩机运行.这一过程由室内机电控与室外机电控配合计算自动完成;志高直流变频模块机对压缩机容量的调节为平滑的无级调节.系统通过电子膨胀阀等流量调节装置对系统流量进行自动调节:系统会时刻检测室内外机各部件的工作状态与工作参数,并根据工作参数进行自动调节,其目的是要使系统始终处于当前最佳工作状态:好的能力状态与好的节能状态,并且系统稳定,人身感受舒服等.这些调节当中就包括对系统流量的调节,调节流量的关键部件是室内机与室外机的电子膨胀阀〔直流变频模块机的每个室内机都有一套电子膨胀阀流量调节装置,每个室外机都有两个电子膨胀阀供流量调节需要〕;志高对电子膨胀阀的调节要求也是无级调节.夜间静音功能夜间静音运转功能,系统根据室外温度与负荷需求变化,夜间自动降低压缩机与风机运行转速,显著降低夜间运行噪音,不打扰周边居民作息.〔该功能无需设置,系统根据负荷需求量自动调节.〕高效Brushless直流风扇电机综合运行效率比传统交流电机大幅提升,尤其是低速运转时;无极变频调速,基于系统压力监测控制,保证机组在各种恶劣工况下保持性能最优状态;运转噪音更低,较传统交流电机可降低3~5dB<A>.高效直流风扇电机新冷媒环保技术,节能、高效,不破坏臭氧层,进一步提高空调性能采用R410A环保冷媒,除了不含破坏臭氧层的有害物质外,还具有优越的制冷、制热性能,完全符合欧盟ROHS指令要求.R410A与R22相比,可降低设备与工程材料费用、压缩机噪音低2~4分贝、减少冷媒充注量约30%、提高机组能效.自动寻址功能●室外机自动给室内机分配地址,实现自动寻址功能,大幅简化安装程序.●遥控器也可以对室内机进行地址查询和设定,更多方式灵活选择.自动寻址功能智能诊断和断电记忆功能●智能诊断:通过线控器或者室外机主板上的数码管显示,可以获得系统自我故障诊断或者运行状态信息,大大简化运行管理与维护等工作.●断电记忆功能:机组运行期间出现意外断电时,系统可自动存储用户设定信息,重新来电后,系统会自动重启并按照断电前的设定要求运行.双后备运转技术●室外机两个或三个压缩机中任意一个出现故障,其余压缩机都能进行启动后备运转,不影响该室外机运行;●并联系统中任意一个室外机模块出现故障,其余模块也能启动后备运转,不影响整个系统给运行. 室外机轮换运转技术智能控制系统根据各模块使用负荷情况,每次启动时优先开启累计运行时间最少的模块,以保证每台室外机运行时间保持均衡,从而大大提高机组的可靠性和使用寿命.1.3.1.3设备卓越的性能配管延长,自由灵活超级直流变频模块多联机,冷媒配管更长,单管配管长度可达200米,落差更大,为用户解决了长距离配管的难题,使各种工程设计更加自由灵活,安装更加方便自然.注:具体配管长度见下图与表格说明:超级直流变频模块机缩减了主管道的管径尺寸,大大减低了用于购买冷媒配管的费用,方便了配管工作,也节省了安装空间.能效更高,节能更显优越●超级直流变频模块机采用高性能压缩机,压缩机能效高;●超级直流变频模块机采用大面积换热器,内螺纹管,亲水铝铂,同时优化流路设计,结合风机流场,使换热效果达到最佳,能效更高;●超级直流变频模块机采用先进的容量输出控制技术,可以根据室内外环境温度与内机负荷的大小自动调节系统输出能力,使室内稳定在舒适的温度下,达到高效节能效果;●超级直流变频模块机使用压力控制,保证系统始终处于高效运转状态,达到节能目的●通过核心技术的不断革新与系统的整体优化,志高变频多联机全系列产品均远超国家一级能效标准,IPLV<C>最高可以达到6.81.超低运转噪音,静享优质生活凭借流线型风道设计、180°正弦波矢量变频驱动技术、压缩机大消音腔设计等措施对机子运行和使用的全过程进行消声优化,使志高多联机实现超低运转噪音.高档舒适,人性化设计●智能均温控制技术:为避免各室内机因管路长短不一造成各楼层或房间的制冷制热能力输出不一的现象,系统自动有针对性地调节各室内机的制冷剂流量,使不同楼层或房间获得均衡的、与实际相匹配的能力.智能均温控制●启动电流小,对电网无冲击;●超级直流变频模块机采用快速制冷制热控制,制冷制热速度为普通空调的三倍.●多种控制方式:遥控,线控,电脑集成控制与网络远程控制,选择更多;●超级直流变频模块机能力输出从5%--130%无级调节,调节宽广,舒适性更高.机身轻巧,安装便利超级直流变频模块机的基本模块机身轻巧,占地面积少,可用电梯运送设备.这使高层安装更简单、更节省时间、人力、物力和财力;控制系统●独立控制系统线控器:定时开/关机;大液晶屏、亮白色背光设计;温度调节;高风/中风/低风风速设定;导风条摆动功能设置;故障显示功能;遥控器:定时开/关机;制冷/制热/除湿/送风/自动等运行模式设定;温度调节;高风/中风/低风风速设定;导风条摆动功能设置;●室内集中控制器单个室内集中控制器可控制64台室内机;温度、风速、模式、定时等基本运行参数设定功能;模式锁定功能;可对单台/全部空调状态进行查询或控制;故障指示;统一控制接口●CMV-NET空调网络管理系统CMV-NET空调网络控制系统采用CG-LINK连接方式将空调系统与电脑连接起来,业主可通过电脑实现空调系统的自动控制,功能强大,操作简单.单独/集中控制〔开关、温度设定、模式切换〕;。
志高空调使用说明书篇一:志高家用空调故障代码手册第一部分:家用空调部分故障代码一、志高285、325、388、418挂壁式空调故障代码表:1、闪亮一次为亮0.5秒,灭0.5秒。
2、待机状态下才检测,显示室内盘管传感器故障、室内温度传感器故障。
3、若室内风机运行时,连续30秒钟无反馈信号,则关闭空调器并显示室内风机故障。
第1页二、志高晶彩系列挂壁式空调故障代码:包括:02款、16、18、19、20款第2页三、“天”系列、小康系列挂机(51和51以下)机型故障代码包括:25款、26、42、43、45、46、47、48、50、51、52款第3页四、志高18NV/24NV空调(5100-6600W):注:无风机反馈、无交流零点检测信号都属于室内风机故障。
第4页五、LED显示型柜机操作板自检代码表:注:柜机自检代码的显示用(1—18)灯常亮,加上其它灯来表达自检第5页篇二:空调控制器使用说明书ZD-KJ 空调控制器使用说明书本仪是我公司最近开发的自控系列产品之一,集定时控制和温度控制于一体的智能化的空调控制新产品;是通信、金融、供电等无人值守的机房控温、合理配置空调工作效率、节省电能的理想产品,该控制器的技术、性能处于国内领先水平。
ZD-KJ空调控制器性能特点:本机可实现机房的智能化公里,根据设定的温度、温差和定时控制时间,同时协调两台空调机工作在最佳状态。
工作温度、允许温度偏差(温差)和定时时间可由用户任意设定;停电来电时根据设定的控制温度的检测自动开启空调;停电时钟不乱,编程数据十年不丢失;用发射红外编码控制空调的动作,不需改变空调的电气性能,既:安装时不必改动空调机的电路。
一、仪器面板详细说明1、面板指示灯:a、型号:指示正在设置受控空调的型号,共有50种;(不在50种型号内的空调,可另行增加编码。
)b、模式:指示正在设置受控空调的运转模式:制冷、抽湿、制暖、送风、自动等;c、温度:指示正在设置受控空调的设定温度值:16℃~30℃有效;d、温差:指示正在设置受控空调的设定温度与环境温度的差值;e、风量:指示正在设置受控空调的设定风量:共有4级;f、开关1:指示正在设置或受控1#空调的运行状态,亮—开;灭—关;闪烁----非法开、关机状态。
一、安装位置第一次确定,由业主,空调设计师,空调现场施工负责人,装潢设计师都到现场商讨确认。
二、由本公司出具图纸交付装潢设计师做初步确认,确认完毕后交付业主签字,然后进场施工。
(无业主签字图纸不施工)三、空调设备进场,客户验收后空调内机拆封吊装上顶,给予客户和装潢负责人一个比较形象的概念,再次确定内机安装位置并同时确定空调遥控器在墙体上的位置。
此时如需要更改为免费服务,但需签定工程变更单(一)。
四、内机确认完毕后开始排空调管道,包括水管、冷媒管和线管等。
管道排装完毕后,需要更改的,如为小幅度更改(不修改主铜管位置或系统未做气密性实验)为免费服务,但客户需签定工程变更单(一),确认完毕再进行更改。
如修改幅度较大则直接填写工程变更单(二),并需收取相关成本费用。
五、管道排装完毕后,系统做气密性实验,确保系统无泄漏。
装潢公司开始按照本公司要求排装电源线至内外机位置和浇筑外机水泥台座,等到龙骨出来之后,本公司人员安装风管(高分子材料)和现试调试(补充冷媒安装室外机),并现场精确测量风口尺寸。
六、调试完毕后既确定设备系统完好,客户需现场鉴定后签定调试报告书。
等石膏板封好之后,本公司人员安装风口,并做系统最后一步调试交付业主。
如最后一步调试测出系统泄漏或其他问题则为非本公司安装问题,本公司承担维修责任,不承担其相关费用。
备注:1、凡需要客户至现场认定签字的情况,若业主委托其他责任人或者自己逾期未能签字的,既认定业主对已经完工工程事实认可。
2、工程变更单需要在工程修改前至业主和本公司经理(设计师)签字方可进行,大幅度修改填写变更单(二)并收取费用。
双方责任1、甲方责任1.1甲方指定安装位置及要求,提供乙方施工材料存放用地,施工用水、电,包括清除障碍物。
1.2甲方负责提供电源到乙方指定位置(室内、外机器旁边)。
LMX、家用VRV外机6平方线,220V,内机2.5平方,220VVRVⅢ外机大金要求为一匹一平方线,380V,内机2.5 平方,220V进行机器调试工作(临时电不调试),确保机器正常运行。
用 户 须 知为确保空调能正常的使用,在开始使用空调前,请您务必阅读“用户须知”。
1、在运行时请勿打开室内机的回风格栅。
2、切忌将棍棒等物从吸气口、送风口处伸进机体内。
3、请勿将杀虫剂、油漆、汽油、苯酚等毒害品、易燃易爆品放在送风口附近,也不要直接对着空调器喷射各种喷雾剂。
4、电源电压和频率必须与本机的电压和频率一致,并配有相应的安全用电保护装置;切勿使用铜丝等代替保险丝以免造成故障或发生火灾。
、5、空调器上的接地线必须牢靠接地。
6、当清洁空调器时,请不要向机器泼水。
淋上水后,可能会造成故障或发生触电危险。
7、切勿堵塞室内、外机的吸气口、送风口,以免影响空调器的性能和造成故障。
8、停电后恢复供电时,空调器会自动进入待机状态,按下开/关键可重新开机。
9、长时间不使用时,为了安全和省电应断开电源。
10、发现漏电保护开关频繁跳开时,应停止运行,并向销售本机的经销商或特约维修点进行咨询。
11、长时间不用,重新启动运行时,应仔细检查空调器及电源接线和管道连接头是否正常。
若电源线或管道连接头有损坏或其它原因更换整机、电源线管道连接头时,请由售后服务人员或特约维修专业人员更换,以免引起触电、发热或火灾等事故。
1、空调有故障或需要移装时,必须由经销商或特约维修点的专业人员处理;为避免危险,用户不要自行拆卸、维修和安装。
2、空调电源线、管道连接头如有损坏,为避免危险,必须由经销商、特约维修点专职人员或有资格的专业维修人员更换,用户请不要自行处理。
1、本资料经过仔细审查,力求准确,如有错漏和印刷失误,本公司不承担因此产生的后果。
2、本公司保留资料内有关内容的最终解释权。
声 明警 告注 意产品系列一、产品类型空调多联机组产品除了沿用可以改变压缩机运转频率、冷媒流量的多联空调系统特性外,还采用了电子膨胀阀智能精确调节及超长配管功能、期限功能、远程中央控制功能;电控信号线采用了电磁屏蔽线。
二、机组外形图介绍风机盘管式天花嵌入式CWV-22P/C~ CWV-112P/C CWV-28Q/C~ CWV-112Q/C挂壁式柜式CWV-22G/C~ CWV-70G/C CWV-46L/C~ CWV-51L/C座吊两用式中(高)静压风管式CWV-28LD/C~ CWV-112LD/C CWV-70Fm(h)/C~ CWV-90 Fm(h)/C空调器各部分名称和功能因可选配机型众多,但其原理均一致,恕不一一列举。
格力全直流室外变频板安装说明一、安装注意事项1、空调室外机一定要选择在通风良好的位置来安装,否则会造成空调一直低频工作,压缩机和便频模块容易频繁保护,严重时会导致停机(电流过大)。
2、连接线一定加装固线夹,避免拉脱、拉断连线,接头一定要牢固可靠,否则,容易引起打火造成火灾等事故;信号线接触不良会导致开不起机或压缩机频繁不停。
3、所有变频空调机必须可靠接地,用户家没有地线的,要提出办法解决。
当空调没有接地线时常见故障现象是频繁开停机,工作不稳定。
4、所有变频空调机安装时内外机连线,必须采用变频机专用配线。
二、维修注意事项(部分控制元件故障分析)1、室内部分①环境感温包开路:整机制冷时不启动或启动一下就停机;制热时工作正常,且一直是高频运转。
②管温包开路是:分体机和灯箱柜机,容易出现工作6分钟至10分钟就停外机,液晶显示的会显示E2并停止室外机。
③管温包短路时:制冷是无防冻结保护,外机不启动;制热是无防高温保护,整机停止工作。
④所有温控元件阻值有偏差时,频率会一直出现高频不降频或是一直低频不上升。
(有些温控元件在不通电的情况下阻值正常,最好是通电检查。
)三、室外部分①压缩机过热保护器,当其出现保护时:停室外机,外机主板指示灯闪烁且长时间开不了机。
②室外化霜管温头开路时:制冷正常:制热时会45分钟就化霜一次,10分钟解除化霜,反复循环。
③室外化霜管温短路时:制冷制热均不会工作。
④室外机环境感温包开路时:对空调机运转不受影响。
⑤室外机环境感温包短路时:制冷时不受影响,制热时空调一直低频运转,频率不上升。
⑥压缩机排气口感温包开路时,空调机运转一直处于高频(不会降频)。
⑦压缩机排气口感温包短路时:制冷制热均开不起机。
⑧变频器(模块)的故障判断及更换a、开机后测量p 、N-之间是否有300V左右的直流电压b、检查5V与12V输出是否正常,可以在室外机找点测量c、如(a)和(b)正常之后,检测U、V、W三相是否有平衡交流电输出。
编制XXX校对XXX审核XXX批准XXX 日期06、9、8日期2006.09.12日期2006.09.12日期2006-9-12广东志高商用空调事业本部第一部分手操器操作说明一、作面板示意图二、显示界面组成及层次:1.显示界面的组成:1.1开机显示“欢迎”界面1.2主工作界面1.3系统功能选择界面1.3.1运行管理a)机组运行设定b)设置系统日期时间c)定时功能设置1.3.2状态查询a)运行状态及检测温度查询b)故障状态查询c)故障记录查询1.3.3系统参数设置a)地址设置b)参数设置1.3.4制造商参数设置a)设置初次开机密码b)设置一级限时运行c)设置二级限时运行2.显示界面的层次图运行指示灯定时指示灯故障指示灯态查询录查询三、“欢迎”界面1.界面示意图:2.界面说明:显示生产厂家信息。
3.界面操作:开机即进入“欢迎”界面,按“菜单”键进入主工作界面。
或显示30秒后自动进入主工作界面。
四、主工作界面1.界面示意图:2.界面说明:2.1首行显示当前年份、日期、星期和时间。
2.2实时显示系统总进水温度、温度设定值、系统总出水温度、环境温度,工作模式和负荷量。
2.3负荷量的计算方法:正在运行的压机数/所有模块的压机总数×100。
不显示小数,小数部分四舍五入。
2.4显示辅热状态:3.界面操作:�按“菜单”键进入系统功能选择界面,按“返回”键返回显示欢迎界面。
�系统没有发生锁机时,或锁机时密码错误输入次数已经超限。
若十秒内不操作任何按键(运行指示页面除外),则系统自动回到主工作画面。
否则回到需要锁机密码输入提示界面。
五、系统功能选择界面1.界面示意图:2.界面说明:系统功能选择界面包括如下菜单:2.1运行管理:运行设置及设定时钟和定时开关机时间。
2.2运行状态及故障记录查询:查询模块参数及运行状态,查询历史故障记录。
2.3系统参数设置:设置系统运行参数。
进入该页面需密码验证。
2.4制造商设置:设置限制运行条件。
