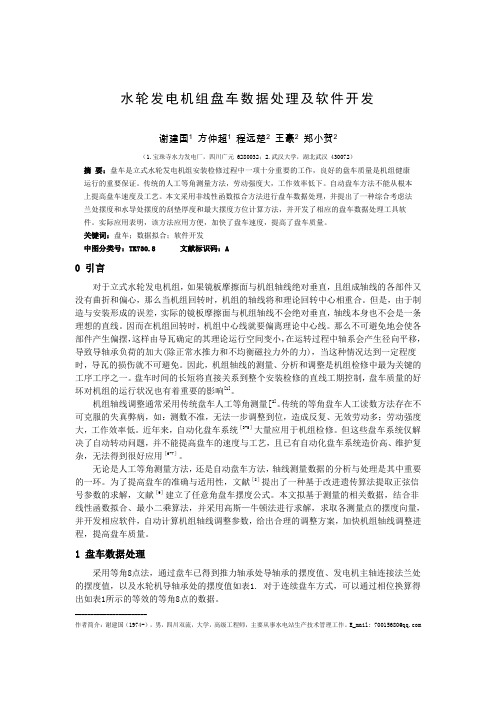

关于水轮发电机组盘车数据处理方法的研究作者：唐波来源：《科学与财富》2016年第12期摘要：在水轮发电机组安装检修的过程中有一项极其重要的工作，那就是对于盘车树立的处理，要想水轮发电机组保证健康的运行就必须要保证良好的盘车质量。

在之前较为传统的盘车数据处理方法是要求等转角盘车，这种方法不仅劳动强度十分大、工作效率还十分的低下，虽然在后来也有自动盘车的方法出现，但是，这种方法也只是改变了自动化的问题，并不能从根本上提高盘车的速度和工艺。

为此，本文提出了用最小二乘拟和法对水轮发电机组盘车数据进行处理计算。

关键词：水轮发电机组；盘车数据；处理方法0 引言在水轮发电机组中盘车的主要目的就是为了测量水轮发电机组的轴线情况，然后再对其进行处理，进而降低水轮发电机组运行时的摆度，保证水轮发电机组运行时上下之间的间隙保持均匀。

传统的等角盘车这种人工读数的方法存在着很多的弊端，例如，测数的不准，不能一步调整到位，智能反复的对其进行调整，加大了不必要的劳动力，降低了工作效率等。

因此，在近几年以来，自动化的盘车系统就开始被大量的应用于水轮发电机组的检修当中，但是这些盘车系统只能解决自动转动的问题，并不能提高盘车的速度和工艺。

为此，笔者也就最小二乘拟和法对水轮发电机组盘车数据进行处理和计算，该算法对盘车测点圆周并没有什么要求，还能够有效克服测量断面表面的质量以及测量误差对计算结果的影响，通过实际的应用和研究发现，这种方法应用起来较为方便，而且还在一定程度上加快了盘车的速度，提高了盘车的质量。

具体实验探究报告如下：1 水轮发电机组摆度的特性和计算1.1 摆度的特性旋转部件的形心（中心）和旋转中心的不重和就造成了摆度。

下图1是摆度的集合特性分析图，就图1能看出，e是旋转部件中心与旋转中心的摆度圆半径；R是千分表所测出来的摆度值；而Q0则是旋转部件在最初始位置时的最大摆度的方位角。

根据几何关系我们可以推导得出，千分表的摆度值理论上应该是一条正弦的摆度曲线，但是可能是由于测量表面质量以及读数的误差使其不能成为一条标准的摆度曲线。

立式水轮发电机组盘车工艺的研究刘昊摘要：本文通过对立式水轮发电机组的四种盘车工艺进行分析，对电气盘车工艺和自动盘车工艺进行了比较，肯定了自动盘车的使用优点，并对自动盘车装置的使用和改进提出了一些建议。

关键词：立式水轮发电机组；轴线；自动盘车装置0 前言立式水轮发电机组轴线测量和调整是机组安装和检修中的重要步骤之一，轴线调整质量的优劣将会直接影响机组的安全稳定运行。

而水轮发电机组轴线的测量都是通过对机组进行盘车来进行的。

目前立式水轮发电机组一般有四种盘车工艺，即人工盘车、机械盘车、电气盘车、自动盘车。

1 人工盘车适用于小型立式水轮发电机组，一般用圆盘式盘车工具固定在发电机推力头上，在圆盘上装设推杆，在统一号令指挥下由人工推动推杆对机组进行盘车。

该盘车方式需要的人员多、劳动强度大、工作效率低、工作现场复杂，存在一定的安全隐患，而且测量数据精度和转速受人为因素影响较大。

2 机械盘车适用于中、小型立式水轮发电机组，采用机械式盘车方式，就是利用机械牵引带动机组旋转的盘车方式，一般采用厂房内安装的行车为牵引动力，用滑轮组作钢丝绳导向带动机组旋转测量机组轴线。

机械盘车由于操作简单，不需再购置其他设备，所以在中、小型电站中使用广泛。

其缺点是在使用过程中无法有效监测钢丝绳和导向地铆的荷载变化情况，如机组在盘车过程中发生主轴“憋劲”现象时，将导致钢丝绳损坏和导向地铆拉脱的事故发生，危及人身和设备的安全；另外，在操作中难以自如控制机组的旋转，停点不准确，不能真实反映机组轴线状态。

3 电气盘车3.1 电气盘车方式介绍电气盘车方式是目前大、中型立式水轮发电机组应用最广泛的一种盘车工艺，当水轮发电机采取电气盘车时，同步发电机是处在步进电动机状态。

原理是电气盘车时发电机的转子通入直流电励磁，定子三相也以一定的顺序轮流通入直流电。

则该相定子就会受到顺时针(或反时针)的磁力，根据作用力与反作用力原理，转子就会受到反时针(或顺时针)的磁力。

轴流转桨式水轮发电机组的盘车方法任鹏【摘要】T urning axis adjustment of hydroelectric generating set is a key process of installation or fitting back during overhaul .The turning process of Kaplan turbine is more complex than that of Francis turbine because it has a set of operation pipeline more than the Francis turbine .Combining with the turning work of unit 2 hydroelectric generating set during class A overhaul in Nierji water power plant ,characteristics and focus of Kaplan turbine turning work are analyzed and discussed .%水电机组盘车轴线调整是安装或大修回装中的一项关键工艺，轴流转桨式机组轴系较混流式多一套操作油管，使其盘车工艺愈加复杂。

结合尼尔基发电厂2号水轮发电机组A 级大修中的盘车工作，分析论述了轴流转桨式机组盘车工作的特点和重点。

【期刊名称】《长春工程学院学报（自然科学版）》【年(卷),期】2014(000)004【总页数】4页(P50-53)【关键词】轴流转桨;弹性油箱;弹性盘车;操作曲管;刚性盘车【作者】任鹏【作者单位】嫩江尼尔基水利水电有限责任公司发电厂，黑龙江齐齐哈尔161005【正文语种】中文【中图分类】TK7330 引言水电机组轴线调整结果好坏，对发电机磁拉力、各部轴承导瓦受力等均具有重要影响，直接影响机组运行稳定性。

立式水轮发电机组盘车发卡原因分析摘要：水轮发电机机组盘车是机组检修过程中的一项关键工作，盘车结果的好坏关系到机组能否稳定运行，盘车的结果主要包括间隙、水平是否满足一定要求，这里的间隙是指转轮间隙、止漏环间隙、各挡油筒及油雾吸收盒间隙、定转子空气间隙；水平主要是镜板水平；然而有时候盘车却不是那么的顺利，有以下两种情况：其一是一开始就不能转动，其二是旋转到中途发卡停止；本文针对以上两种情况从润滑、间隙及轴系的角度来做定性分析。

关键词:盘车，间隙，水平，轴系一、概述水轮发电机组盘车的方式有人力盘车，机械盘车，电气盘车，小机组一般采用人力盘车，大中型机组一般采用的是电气盘车，巨型机组通常采用机械盘车，人力盘车通常用人力使整个机组转动部分缓慢转动；电气盘车通常是在定转子之间通入电流，由产生的电磁力驱动整个机组转动部分缓慢转动，机械盘车是用专有盘车装置借助机械力使转动部分徐徐转动，通常是在轴端安装盘车装置，用电动或者是液压传动给轴端施加对称力偶矩，使机组缓慢转动起来；然而在检修过程中经常会出现投入足够的人力、施加到允许电流最大值、加压到极限压力仍然不能使机组转动起来或再盘车过程中发卡的情况,盘车整个过程持续时间为3-5天，为了确保不耽误工期，盘车之前的准备工作尤为重要。

二、原因分析机组盘车分修前盘车和修后盘车，修前盘车是为了确定机组的安装中心（机组改造的需要），由于机组停机后各部位间隙及水平与修前运行状态变化不大，因此，修前盘车只要抱瓦力度适中，顶转子建立油膜，或者投入高压油系统后，施加驱动后机组便可转动；对于修后盘车，由于机组大修后各部件经过了一次拆装，各部位受力、间隙及水平发生了变化，盘车前应进行初调及检查，机组的不同结构形式，采用不同的分析方法。

1、推力轴承瓦为有高压油顶起装置的乌金瓦1)机组盘车之前，应对推力瓦的受力情况进行初调，初调镜板水平，使镜板水平及推力瓦受力差在合格范围内，如果盘车之前轴线处于倾斜状态，盘车过程中轴线摆度大，使得固定部件与转动部件之间的间隙也会发生变化，容易导致发卡现象。

水轮发电机盘车的几个问题一(怎样进行盘车:为了检查轴线或进行其他的工作，有时需要转动机组的转动部分。

设法将转子转动起来的这个工作就称作盘车。

盘车的方法有多种，最常用的是机械盘车，其他还有电动盘车、人力盘车等。

由于电动盘车需要较多的设备，并且因为发电机空气间隙不均匀的原因，电动盘车时，转子容易被拉偏，测量出来的摆度值有误差，因而电动盘车使用得并不多。

盘车前，机组转动部分处于中心位置，大轴应垂直，推力轴承各推力瓦受力应初调均匀，镜板水平符合要求。

机械盘车是利用厂房内的桥式起重机，按机组的旋转方向拉动转子。

对于悬式机组，一般采用圆盘式盘车工具，将盘车工具装于推力头的上方，钢丝绳绕在圆盘上，并通过滑轮改变方向后挂在桥机的吊钩上;对于大容量机组或伞式机组，制造厂一般已经在转子支臂上沿圆周分布焊有多个圆柱，将钢丝绳绕于这些圆柱上，同样需通过滑轮改变方向后与吊钩相连。

小型机组和有高压油顶起装置的机组，可直接用人力推动进行盘车。

也可在转子的对称方向挂两个或四个链条葫芦拉动转子。

无论采用哪种方式盘车，都要防止转子在旋转时产生水平位移，因而需要用推力轴承处的导轴瓦来限位，悬式机组用上导瓦，伞式机组则用下导瓦。

限位轴瓦的间隙一般调整为0(03,0(05mm。

转动转子时要保证推力瓦和导轴瓦的润滑。

一般情况下，多使用猪油作润滑剂，在气温较高时(高于25?)，也可用牛、羊油代替。

使用前应先将猪油加温溶化，并保持温度一段时间，再冷却下来，一方面是为了去掉油中的水分，另一方面可使油中的杂质沉到下面去，不致在盘车时损坏轴瓦或镜板。

用制动器顶起转子，在推力瓦的瓦面上涂油，涂一次猪油，可以转动两圈。

有高压油顶起装置的机组，可先在油槽内注入少量的汽轮机油，盘车时，启动高压油泵向瓦面送人高压油顶开镜板，即可盘车;但要注意的是，应将油泵停下以后再读数。

二(盘车摆度形成的原因:答:摆度是由于转动部分的几何中心与旋转中心不重合造成的，在测量位置，两者之间的差值就是该处的摆度值δ。

浅析水轮发电机盘车工艺摘要：在水轮发电机组安装的过程中，轴线的好坏，整个机组轴系的安装配合，直接关系到机组的安全稳定运行。

因而作为机组轴系调整、轴线处理的依据——盘车试验是机组安装和检修工作中极为重要的环节之一。

大型水轮发电机组在检修时一般采用电气和机械两种盘车方式。

电气盘车是利用发电机定子、转子线圈中通入直流电流所产生的电磁力矩，拖动水轮发电机的转子转动。

机械盘车包括人力盘车、桥机牵引盘车、电动机械盘车等。

人力盘车即人力推动水轮发电机转子进行盘车；桥机牵引盘车是利用厂内的桥机，经过滑轮组换向，用钢丝绳牵引机组转子转动的方法；电动机械盘车是利用电机驱动，经过变速机构，联轴机构，离合机构，驱动转子转动的盘车方法。

这两种盘车方式都应具备一定的条件，采取合适的工艺。

关键词：机组盘车；止漏环间隙；空气间隙；轴线调整；摆度1.概述景洪电厂水轮发电机组为立轴半伞式三段轴结构，设计有上导、推力、下导和水导轴承。

上下导轴承为扇形瓦自调式结构，上导轴承有16块瓦，下导轴承有24块瓦，推力轴承为弹性油箱支柱式结构，有20块塑料瓦，水导轴承为扇形瓦自调式结构，有12块钨金瓦。

上导瓦中心到推力镜板平面距离为4950mm，下导瓦中心到镜板距离为2900 mm，水导瓦中心到镜板距离为7620mm。

上导轴领直径1700mm，下导轴领直径2500mm，水导轴领直径2485mm。

发电机顶轴长5885mm，转子中心体高2352 mm，发电机主轴长3150mm，水轮机轴长4050 mm。

转子中心体与发电机主轴为十字键螺栓连接，发电机主轴和水轮机轴为螺栓连接，顶轴与转子中心体为螺栓连接。

2.机组盘车景洪水电厂发电机与水轮机分属两个不同的设备制造厂家生产，发电机制造厂家为东方电机有限责任公司，水轮机由哈尔滨电机制造厂设计。

机组连轴法兰是两个厂家设备的结合处。

经综合分析、考虑和比较，决定采取一次性整体盘车方案。

盘车工具为电动机械盘车装置。

水轮发电机组盘车的方法嘿，咱今儿就来讲讲水轮发电机组盘车这档子事儿！你说这水轮发电机组啊，就好比是一台大机器里的核心部件，那盘车呢，就是让这个核心部件能顺顺当当工作的关键一步。

想象一下，水轮发电机组就像是一个巨大的车轮，而盘车呢，就是要让这个车轮稳稳地转动起来，不能有丝毫偏差。

盘车的方法有好几种呢，就像咱吃东西有多种口味可以选择一样。

有一种叫人力盘车，这就好比是我们自己用手去推动一个小玩具车，靠的就是咱人的力气啦。

工人们齐心协力，慢慢地转动着机组，感受着它的每一个细微变化，就像呵护一个宝贝似的。

这可需要大家的默契和耐心哟，要是有人使的劲儿大了，有人使的劲儿小了，那可不行，就像拔河比赛一样，得劲儿往一处使才行呢！还有一种是机械盘车，这就像是给机器装上了一个小马达，让它自动地转动起来。

通过一些专门的设备和工具，让水轮发电机组按照设定好的节奏和方向转动。

这可比人力盘车轻松多了吧，但也不是随随便便就能搞定的呀，得把那些设备调试得好好的，不然它也不听话呀！在盘车的时候，那可得仔细再仔细，认真再认真。

这可不是闹着玩的，要是没盘好，那以后水轮发电机组工作起来出了问题，可就麻烦大啦！就好像你走路没走好，摔了一跤，那得多疼呀！所以呀，每一个步骤都不能马虎。

咱得观察机组的转动是不是顺畅，有没有卡顿的地方，这就像是看一辆车开起来顺不顺畅一样。

要是有卡顿，那得赶紧找原因，解决问题呀。

而且呀，还得注意各种数据的测量和记录，这可都是很重要的参考呢，就像医生给病人看病时记录的病历一样。

盘车可不是一次就能搞定的哟，有时候得反复好几次呢，这就跟我们学习一样，一遍不行就再来一遍，直到学会为止。

每次盘车都像是一次挑战，都要全力以赴呢！总之啊，水轮发电机组盘车这事儿，看似简单，实则不简单。

它需要我们的细心、耐心和专业知识。

只有把盘车做好了，才能让水轮发电机组稳稳地运行，为我们提供源源不断的电力呀！这可不是开玩笑的，你说是不是呢？。

沙沱水电站1#水轮发电机组盘车方案作者：包国强来源：《中国科技博览》2014年第34期[摘要]沙陀水电站1#机组盘车采用刚性和弹性两种形式进行，刚性盘车检查机组多段轴线，弹性盘车检查镜板的轴线跳动。

弹性盘车是通过在推力瓦背面与外侧挡块之间用预先加工好的楔块塞紧，楔块打紧后使弹性油箱变成一个刚性支撑。

[关键词]沙陀水电站； 1号水轮发电机；方案；刚性盘车；弹性盘车中图分类号：TK73013 （263）文献标识码：B 文章编号：1009-914X（2014）34-0208-01一、概述沙沱水电站位于贵州省东北部沿河县境内，系乌江干流规划开发的第七个梯级，坝址控制流域面积54508平方公里，上游120.8公里为思林水电站，下游7公里为沿河县城。

电站正常蓄水位360米，水库总库容6.31亿立方米，电站枢纽为二等工程，主要水工建筑物为二级建筑物。

水电站以发电为主，兼顾航运、防洪及灌溉等任务。

电站装机容量112万千瓦，共四台半伞式机组单机容量为280WM，年平均发电量45.5亿千瓦时。

沙沱水电站1#水轮发电机组为半伞式结构，机组轴线由四段轴组成，由上至下依次为发电机上端轴、转子中心体、发电机下端轴、水轮机轴。

机组共有一部推力轴承及三部导轴承。

推力轴承支撑形式为无支柱弹性油箱支撑结构，转动部分通过镜板由16块分块式推力瓦支撑，镜板与推力头组合后通过螺栓整体把合在转子中心体下法兰面上。

三部导轴承全部为独立结构，采用分块轴瓦，分别安装在上机架中心体、下机架中心体、水轮机顶盖内，其中上导瓦12块、下导瓦10块、水导瓦10块。

水轮发电机组在机坑内总装后采用整体盘车的方法检查调整机组轴线，即将组装好的各段轴用盘车装置驱动慢慢旋转，测出有关部位的径向摆度或轴向摆度值，分析产生摆度的原因、大小和方位，判断轴线的折弯情况，对超出规范要求的部位进行相应处理。

盘车同时对空气间隙、转轮止漏环间隙进行测量，以进一步分析判定轴线垂直度、各部件的同心度、圆度。
