水轮发电机组盘车过程

水轮发电机的安装安装主要分为两大部:a、静止部分：发电机（上机架、下机架、发电机定子）水轮机（座环、基础环、底环、顶盖等）b、转动部件：上端轴、发电机转子、发电机轴、水轮机轴、水轮机转轮。

一、两大部件安装应注意什么问题？为什么注意这些问题？1、静止部件的安装一定要注意三要素：安装部件标高、安装部件中心、安装部件水平。

标高安装的好与坏直接影响设计要求转动部件的紧张部件的相对位置，对静止不同部件的安装的标高要求是不一样，应严格按图纸和图标要求安装。

中心安装的好与坏是影响各紧张部件的同心度对各静止部件安装中的标准也不同，应严格按图纸和国标要求去安装。

水平安装的好与坏是影响紧张部件的垂直度问题，如定子安装不水平倾斜带机组安装完后会影响定转子上下端之间气隙不均匀造成机组振动故要求各静止部件安装水平应严格按图纸和国标的要求去安装。

2、转动部分的安装应注意一下两个问题a、分轴在联轴时，如法兰石是无密封条结，在联轴时应注意法兰面一定要干净无毛刺、锈斑，联轴后不能有间隙如法兰面油密封条结应注意密封圈和密封槽配合尺寸问题是否合适。

另外把合联轴螺栓时一定要安图纸要求的螺栓把合紧度去把合。

b、发电机转子组装冷热打磁极键时一定要注意上下因盘法兰面上下止口的同心度问题，并且注意打键前后测量上下止口同心度并做好记录，一边总装时上端轴就位情况有效。

静止部分按照的好与坏总装后是通过定转子间隙及谁路径上下止喽环间隙来验证。

另外标高是通过静止部分和转动部分相对位置尺寸是否符合图纸要求来验证。

转动部分安装的好与坏是通过盘车来验证。

二、转动部件盘车部分的盘车问题1、盘车目的和什么原因会造成判处数据部合格盘车目的：通过盘车了解轴系的推力头和大轴垂直度情况及各轴组合面的同心度情况。

三方面造成盘车数据不合格：a、制造厂：如制造厂加工上都保证没什么问题的话，小型机组导轴承的滑转子热套方法不当会造成滑转子倾斜或和大轴不同心如图b、轴的存放：轴的存放一定要注意定期一百八十度转动存放否则由于转子的自重和大轴的自重造成大轴的弯曲，如图所示c、安装：对于小机组推力头热套有可能套斜，引起大轴和推力头部垂直。

浅谈水轮发电机组的轴线调整一、前言水轮发电机组轴线调整通常一般意义叫做盘车，是发电机组轴线调整质量的好与否，直接影响发电机组大修的质量，同时对发电机组的正常运行造成严重的影响，所以立轴式水轮发电机组轴线调整显得尤为重要。

二、立轴式水轮发电机组轴线盘车的应用条件1、弹性盘车必须在弹性油箱受力调整合格后进行，否则会造成盘车摆度假象。

为避免主轴倾斜弹性盘车应布置二部瓦。

因上导及下导距离较近（3.6米），顶落转子时，容易导致转动部件倾斜，故采用上导瓦和水导瓦（间距7.69米）间隙调整在0.03～0.05mm的方法，使转动部件处于强迫垂直状态。

2、检查各固定部件与转动部件的间隙，保证内部无杂物遗留。

发电机定转子间隙用白布带拉一圈。

水轮机转轮四周用塞尺检查。

三、立轴式水轮发电机组轴线盘车的应用过程1、固定部件同心度测量用球心器、内径千分尺、加长杆、钢琴线、重锤、油桶、透平油等测量固定部件同心度。

测量结果符合《水轮发电机组安装技术规范GB8564-2003》和ALSTOM相关标准。

2、上机架水平度测量调整（一）测量数据《水轮发电机组安装技术规范GB8564-2003》规定“对于不可调式无支柱螺钉支撑的弹性油箱推力轴承和多弹簧支撑结构的推力轴承的机架的水平偏差不应大于0.02mm/m。

（二）弹性油箱支撑件水平度测量调整推力瓦厚度测量调整，允许误差范围0.02～0.05mm。

推力瓦支柱高度测量调整，允许误差范围0.02～0.05mm。

推力瓦支柱相对高度测量（推力瓦装前），允许范围0.02～0.05mm。

镜板预装，测量镜板水平，允许误差范围0.02～0.05mm。

卡环厚度测量，允许误差范围0.02～0.05mm。

回装上导瓦架、上导瓦、水导瓦，上导推力充油至上导瓦架高度。

（三）转动部件推中心启动推力循环油泵和注油泵，将转动部件尽可能推至机组中心处位置，使空气间隙均匀。

在转动部件推中心过程中，因弹性油箱变形（详见弹性油箱结构图）导致在上导处推动转动部件时，转动部件未能整体移动，而是上导的推动量转换成弹性油箱的变形量。

水轮发电机安装的盘车方法安装主要分为两大部:a、静止部分：发电机（上机架、下机架、发电机定子）水轮机（座环、基础环、底环、顶盖等）b、转动部件：上端轴、发电机转子、发电机轴、水轮机轴、水轮机转轮。

一、两大部件安装应注意什么问题？为什么注意这些问题？1、静止部件的安装一定要注意三要素：安装部件标高、安装部件中心、安装部件水平。

标高安装的好与坏直接影响设计要求转动部件的紧张部件的相对位置，对静止不同部件的安装的标高要求是不一样，应严格按图纸和图标要求安装。

中心安装的好与坏是影响各紧张部件的同心度对各静止部件安装中的标准也不同，应严格按图纸和国标要求去安装。

水平安装的好与坏是影响紧张部件的垂直度问题，如定子安装不水平倾斜带机组安装完后会影响定转子上下端之间气隙不均匀造成机组振动故要求各静止部件安装水平应严格按图纸和国标的要求去安装。

2、转动部分的安装应注意一下两个问题a、分轴在联轴时，如法兰石是无密封条结，在联轴时应注意法兰面一定要干净无毛刺、锈斑，联轴后不能有间隙如法兰面油密封条结应注意密封圈和密封槽配合尺寸问题是否合适。

另外把合联轴螺栓时一定要安图纸要求的螺栓把合紧度去把合。

b、发电机转子组装冷热打磁极键时一定要注意上下因盘法兰面上下止口的同心度问题，并且注意打键前后测量上下止口同心度并做好记录，一边总装时上端轴就位情况有效。

静止部分按照的好与坏总装后是通过定转子间隙及谁路径上下止喽环间隙来验证。

另外标高是通过静止部分和转动部分相对位置尺寸是否符合图纸要求来验证。

转动部分安装的好与坏是通过盘车来验证。

二、转动部件盘车部分的盘车问题1、盘车目的和什么原因会造成判处数据部合格盘车目的：通过盘车了解轴系的推力头和大轴垂直度情况及各轴组合面的同心度情况。

三方面造成盘车数据不合格：a、制造厂：如制造厂加工上都保证没什么问题的话，小型机组导轴承的滑转子热套方法不当会造成滑转子倾斜或和大轴不同心如图b、轴的存放：轴的存放一定要注意定期一百八十度转动存放否则由于转子的自重和大轴的自重造成大轴的弯曲，如图所示c、安装：对于小机组推力头热套有可能套斜，引起大轴和推力头部垂直。

拉西瓦水电站水轮发电机组盘车方法和摆度计算简要介绍了拉西瓦电站水轮发电机组轴线的结构特点，详细阐述了拉西瓦水电站2号水轮发电机组在B级检修中盘车目的、盘车方式、盘车具备的条件、人力盘车工艺，通过对盘车数据的计算分析，得出检查轴线结论。

标签：拉西瓦水电站；水轮发电机组；人力盘车；轴线一、概况拉西瓦水电站是黄河流域装机容量最大、发电量最多的水电站。

水轮发电机组主要技术数据为：发电机型号为SF700-42/13770；额定功率700MW；额定电压18kV；额定电流24281A；额定转速142.9r/min；飞逸转速255r/min；飞轮力矩130000t.m2；水轮机型号为HL（155V）-LJ-690。

拉西瓦水电站发电机与水轮机分属两个不同的设备制造厂家生产，发电机制造厂家为哈尔滨电机厂有限责任公司，水轮机由上海福伊特水电设备有限公司制造。

水轮发电机为立轴半伞式，采用三段轴（含转子中心体）结构。

轴系由顶轴、转子中心体和发电机轴、水轮机轴组成。

径向支撑为发电机上导轴承、下导轴承和水轮机水导轴承。

推力轴承在下机架中心体上面，有18块推力轴瓦，推力轴瓦采用巴氏合金瓦，小支柱双层瓦支撑结构，由薄瓦和厚瓦组成，装有高压油顶起系统，在开机和停机时投入建立油膜。

二、盘车工艺流程1、盘车目的在2FB B级检修中，通过盘车测量摆度数据，检查机组轴线与镜板的垂直情况，轴线有无曲折及弯曲现象，检查轴线是否符合国标要求。

2、盘车方式的选择水轮发电机组盘车大致可分为人力盘车、机械盘车、电动盘车。

拉西瓦水电站水轮发电机组没有设计安装电动盘车；机械盘车在操作中难以自如控制机组的旋转，停点不准确，又不能匀速旋转多圈，不能真实反映机组轴线状态。

拉西瓦水电站推力轴承有高压油顶起装置，在高压油顶起装置投入情况下，转子下方用绳子拉动，就能均匀旋转，因此采用人力盘车。

3、盘车具备的条件（1）导轴承分解，导轴瓦吊出（下导轴承对称方向留四块），托油盘落下，挡油筒与轴领脱开。

立式水轮发电机组盘车工艺的研究刘昊摘要：本文通过对立式水轮发电机组的四种盘车工艺进行分析，对电气盘车工艺和自动盘车工艺进行了比较，肯定了自动盘车的使用优点，并对自动盘车装置的使用和改进提出了一些建议。

关键词：立式水轮发电机组；轴线；自动盘车装置0 前言立式水轮发电机组轴线测量和调整是机组安装和检修中的重要步骤之一，轴线调整质量的优劣将会直接影响机组的安全稳定运行。

而水轮发电机组轴线的测量都是通过对机组进行盘车来进行的。

目前立式水轮发电机组一般有四种盘车工艺，即人工盘车、机械盘车、电气盘车、自动盘车。

1 人工盘车适用于小型立式水轮发电机组，一般用圆盘式盘车工具固定在发电机推力头上，在圆盘上装设推杆，在统一号令指挥下由人工推动推杆对机组进行盘车。

该盘车方式需要的人员多、劳动强度大、工作效率低、工作现场复杂，存在一定的安全隐患，而且测量数据精度和转速受人为因素影响较大。

2 机械盘车适用于中、小型立式水轮发电机组，采用机械式盘车方式，就是利用机械牵引带动机组旋转的盘车方式，一般采用厂房内安装的行车为牵引动力，用滑轮组作钢丝绳导向带动机组旋转测量机组轴线。

机械盘车由于操作简单，不需再购置其他设备，所以在中、小型电站中使用广泛。

其缺点是在使用过程中无法有效监测钢丝绳和导向地铆的荷载变化情况，如机组在盘车过程中发生主轴“憋劲”现象时，将导致钢丝绳损坏和导向地铆拉脱的事故发生，危及人身和设备的安全；另外，在操作中难以自如控制机组的旋转，停点不准确，不能真实反映机组轴线状态。

3 电气盘车3.1 电气盘车方式介绍电气盘车方式是目前大、中型立式水轮发电机组应用最广泛的一种盘车工艺，当水轮发电机采取电气盘车时，同步发电机是处在步进电动机状态。

原理是电气盘车时发电机的转子通入直流电励磁，定子三相也以一定的顺序轮流通入直流电。

则该相定子就会受到顺时针(或反时针)的磁力，根据作用力与反作用力原理，转子就会受到反时针(或顺时针)的磁力。

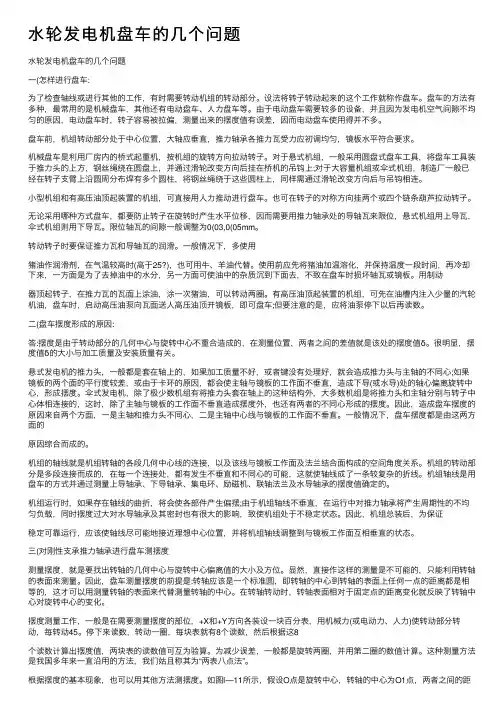

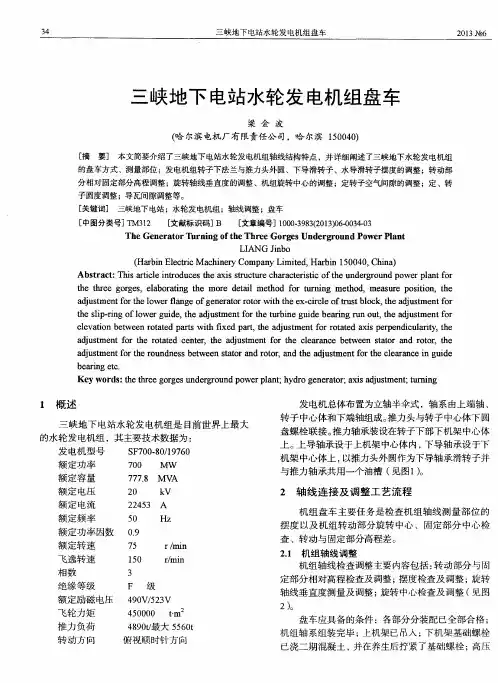

⽔轮发电机盘车的⼏个问题⽔轮发电机盘车的⼏个问题⼀(怎样进⾏盘车:为了检查轴线或进⾏其他的⼯作，有时需要转动机组的转动部分。

设法将转⼦转动起来的这个⼯作就称作盘车。

盘车的⽅法有多种，最常⽤的是机械盘车，其他还有电动盘车、⼈⼒盘车等。

由于电动盘车需要较多的设备，并且因为发电机空⽓间隙不均匀的原因，电动盘车时，转⼦容易被拉偏，测量出来的摆度值有误差，因⽽电动盘车使⽤得并不多。

盘车前，机组转动部分处于中⼼位置，⼤轴应垂直，推⼒轴承各推⼒⽡受⼒应初调均匀，镜板⽔平符合要求。

机械盘车是利⽤⼚房内的桥式起重机，按机组的旋转⽅向拉动转⼦。

对于悬式机组，⼀般采⽤圆盘式盘车⼯具，将盘车⼯具装于推⼒头的上⽅，钢丝绳绕在圆盘上，并通过滑轮改变⽅向后挂在桥机的吊钩上;对于⼤容量机组或伞式机组，制造⼚⼀般已经在转⼦⽀臂上沿圆周分布焊有多个圆柱，将钢丝绳绕于这些圆柱上，同样需通过滑轮改变⽅向后与吊钩相连。

⼩型机组和有⾼压油顶起装置的机组，可直接⽤⼈⼒推动进⾏盘车。

也可在转⼦的对称⽅向挂两个或四个链条葫芦拉动转⼦。

⽆论采⽤哪种⽅式盘车，都要防⽌转⼦在旋转时产⽣⽔平位移，因⽽需要⽤推⼒轴承处的导轴⽡来限位，悬式机组⽤上导⽡，伞式机组则⽤下导⽡。

限位轴⽡的间隙⼀般调整为0(03,0(05mm。

转动转⼦时要保证推⼒⽡和导轴⽡的润滑。

⼀般情况下，多使⽤猪油作润滑剂，在⽓温较⾼时(⾼于25?)，也可⽤⽜、⽺油代替。

使⽤前应先将猪油加温溶化，并保持温度⼀段时间，再冷却下来，⼀⽅⾯是为了去掉油中的⽔分，另⼀⽅⾯可使油中的杂质沉到下⾯去，不致在盘车时损坏轴⽡或镜板。

⽤制动器顶起转⼦，在推⼒⽡的⽡⾯上涂油，涂⼀次猪油，可以转动两圈。

有⾼压油顶起装置的机组，可先在油槽内注⼊少量的汽轮机油，盘车时，启动⾼压油泵向⽡⾯送⼈⾼压油顶开镜板，即可盘车;但要注意的是，应将油泵停下以后再读数。

⼆(盘车摆度形成的原因:答:摆度是由于转动部分的⼏何中⼼与旋转中⼼不重合造成的，在测量位置，两者之间的差值就是该处的摆度值δ。

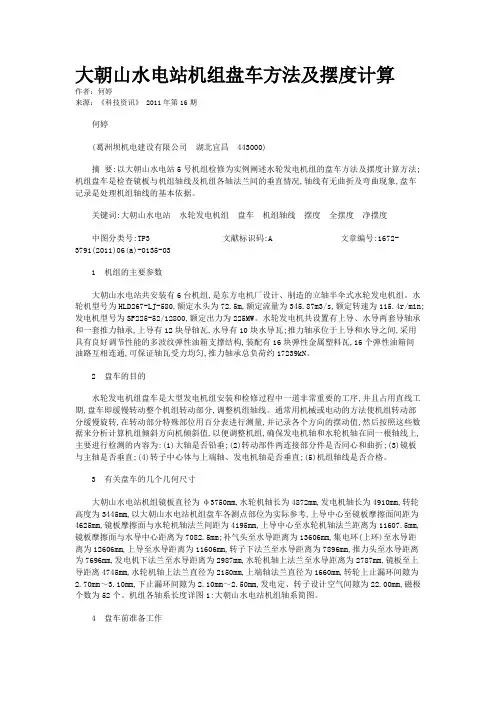

轴流转桨式水轮发电机组的盘车方法任鹏【摘要】T urning axis adjustment of hydroelectric generating set is a key process of installation or fitting back during overhaul .The turning process of Kaplan turbine is more complex than that of Francis turbine because it has a set of operation pipeline more than the Francis turbine .Combining with the turning work of unit 2 hydroelectric generating set during class A overhaul in Nierji water power plant ,characteristics and focus of Kaplan turbine turning work are analyzed and discussed .%水电机组盘车轴线调整是安装或大修回装中的一项关键工艺，轴流转桨式机组轴系较混流式多一套操作油管，使其盘车工艺愈加复杂。

结合尼尔基发电厂2号水轮发电机组A 级大修中的盘车工作，分析论述了轴流转桨式机组盘车工作的特点和重点。

【期刊名称】《长春工程学院学报（自然科学版）》【年(卷),期】2014(000)004【总页数】4页(P50-53)【关键词】轴流转桨;弹性油箱;弹性盘车;操作曲管;刚性盘车【作者】任鹏【作者单位】嫩江尼尔基水利水电有限责任公司发电厂，黑龙江齐齐哈尔161005【正文语种】中文【中图分类】TK7330 引言水电机组轴线调整结果好坏，对发电机磁拉力、各部轴承导瓦受力等均具有重要影响，直接影响机组运行稳定性。

浅析水轮发电机盘车工艺摘要：在水轮发电机组安装的过程中，轴线的好坏，整个机组轴系的安装配合，直接关系到机组的安全稳定运行。

因而作为机组轴系调整、轴线处理的依据——盘车试验是机组安装和检修工作中极为重要的环节之一。

大型水轮发电机组在检修时一般采用电气和机械两种盘车方式。

电气盘车是利用发电机定子、转子线圈中通入直流电流所产生的电磁力矩，拖动水轮发电机的转子转动。

机械盘车包括人力盘车、桥机牵引盘车、电动机械盘车等。

人力盘车即人力推动水轮发电机转子进行盘车；桥机牵引盘车是利用厂内的桥机，经过滑轮组换向，用钢丝绳牵引机组转子转动的方法；电动机械盘车是利用电机驱动，经过变速机构，联轴机构，离合机构，驱动转子转动的盘车方法。

这两种盘车方式都应具备一定的条件，采取合适的工艺。

关键词：机组盘车；止漏环间隙；空气间隙；轴线调整；摆度1.概述景洪电厂水轮发电机组为立轴半伞式三段轴结构，设计有上导、推力、下导和水导轴承。

上下导轴承为扇形瓦自调式结构，上导轴承有16块瓦，下导轴承有24块瓦，推力轴承为弹性油箱支柱式结构，有20块塑料瓦，水导轴承为扇形瓦自调式结构，有12块钨金瓦。

上导瓦中心到推力镜板平面距离为4950mm，下导瓦中心到镜板距离为2900 mm，水导瓦中心到镜板距离为7620mm。

上导轴领直径1700mm，下导轴领直径2500mm，水导轴领直径2485mm。

发电机顶轴长5885mm，转子中心体高2352 mm，发电机主轴长3150mm，水轮机轴长4050 mm。

转子中心体与发电机主轴为十字键螺栓连接，发电机主轴和水轮机轴为螺栓连接，顶轴与转子中心体为螺栓连接。

2.机组盘车景洪水电厂发电机与水轮机分属两个不同的设备制造厂家生产，发电机制造厂家为东方电机有限责任公司，水轮机由哈尔滨电机制造厂设计。

机组连轴法兰是两个厂家设备的结合处。

经综合分析、考虑和比较，决定采取一次性整体盘车方案。

盘车工具为电动机械盘车装置。
