单相电机启动原理与解析

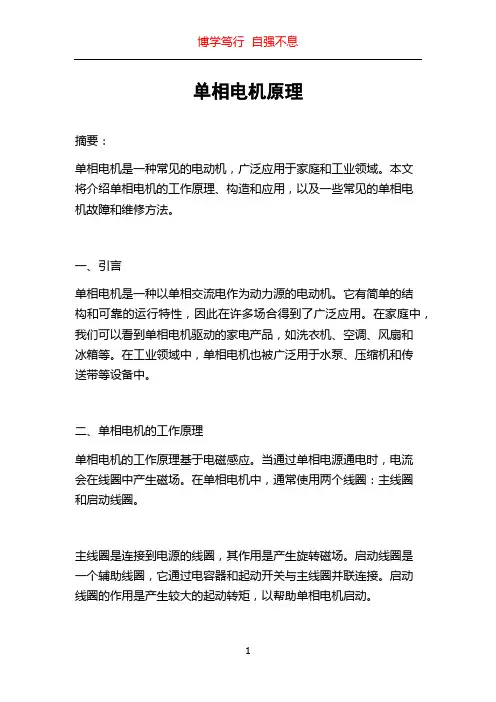

单相电机原理摘要：单相电机是一种常见的电动机，广泛应用于家庭和工业领域。

本文将介绍单相电机的工作原理、构造和应用，以及一些常见的单相电机故障和维修方法。

一、引言单相电机是一种以单相交流电作为动力源的电动机。

它有简单的结构和可靠的运行特性，因此在许多场合得到了广泛应用。

在家庭中，我们可以看到单相电机驱动的家电产品，如洗衣机、空调、风扇和冰箱等。

在工业领域中，单相电机也被广泛用于水泵、压缩机和传送带等设备中。

二、单相电机的工作原理单相电机的工作原理基于电磁感应。

当通过单相电源通电时，电流会在线圈中产生磁场。

在单相电机中，通常使用两个线圈：主线圈和启动线圈。

主线圈是连接到电源的线圈，其作用是产生旋转磁场。

启动线圈是一个辅助线圈，它通过电容器和起动开关与主线圈并联连接。

启动线圈的作用是产生较大的起动转矩，以帮助单相电机启动。

当电源通电时，通过主线圈产生的旋转磁场与单相电流的交变磁场相互作用，产生一个旋转磁场。

这个旋转磁场将转子带动，使单相电机旋转。

三、单相电机的构造单相电机通常由定子、转子、轴和外壳等部分组成。

1. 定子：定子是单相电机的静态部分，由线圈、铁芯和磁场构成。

线圈通常有两个线圈：主线圈和启动线圈。

线圈被包裹在一个绝缘的铁芯上。

2. 转子：转子是单相电机的动态部分，通过旋转运动带动机械负载。

转子通常由铜或铝制成，其表面有导电沟槽，用于接触定子的磁场。

3. 轴：轴是连接转子和外壳的部分。

它承受着旋转力和负载。

轴通常由强度较高的金属制成，如钢。

4. 外壳：外壳是单相电机的外部保护部分。

它通常由金属或塑料制成，用于保护内部元件免受损坏。

四、单相电机的应用单相电机具有简单、可靠和经济等优点，因此在各个领域都得到了广泛应用。

在家庭中，单相电机驱动的电器产品如风扇、洗衣机、空调和冰箱等产品非常常见。

这些产品需要单相电机提供动力，以帮助它们完成各种功能。

在工业领域中，单相电机也被广泛应用于各种设备中。

例如水泵、压缩机和传送带等设备都需要单相电机的驱动。

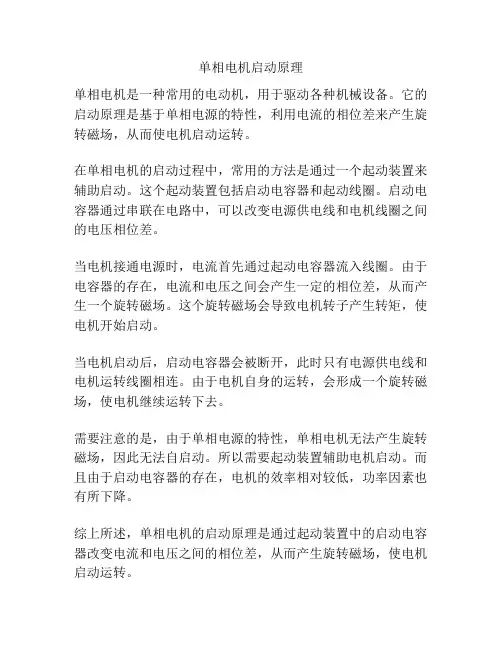

单相电机启动原理
单相电机是一种常用的电动机，用于驱动各种机械设备。

它的启动原理是基于单相电源的特性，利用电流的相位差来产生旋转磁场，从而使电机启动运转。

在单相电机的启动过程中，常用的方法是通过一个起动装置来辅助启动。

这个起动装置包括启动电容器和起动线圈。

启动电容器通过串联在电路中，可以改变电源供电线和电机线圈之间的电压相位差。

当电机接通电源时，电流首先通过起动电容器流入线圈。

由于电容器的存在，电流和电压之间会产生一定的相位差，从而产生一个旋转磁场。

这个旋转磁场会导致电机转子产生转矩，使电机开始启动。

当电机启动后，启动电容器会被断开，此时只有电源供电线和电机运转线圈相连。

由于电机自身的运转，会形成一个旋转磁场，使电机继续运转下去。

需要注意的是，由于单相电源的特性，单相电机无法产生旋转磁场，因此无法自启动。

所以需要起动装置辅助电机启动。

而且由于启动电容器的存在，电机的效率相对较低，功率因素也有所下降。

综上所述，单相电机的启动原理是通过起动装置中的启动电容器改变电流和电压之间的相位差，从而产生旋转磁场，使电机启动运转。

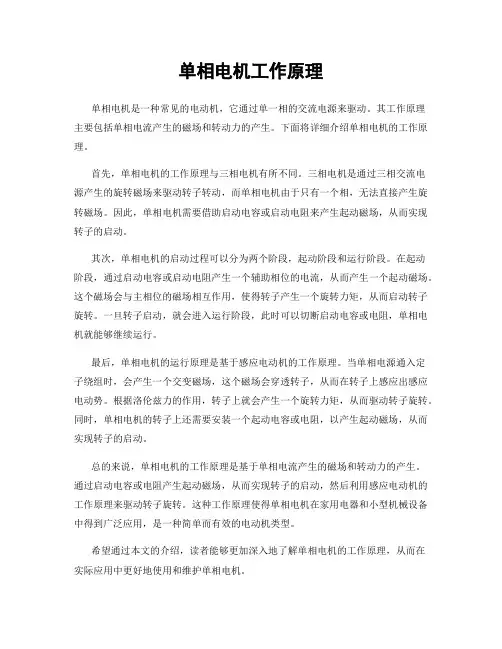

单相电机工作原理
单相电机工作原理可以通过以下步骤进行描述：
1. 电流改变：当单相电机接通电源时，通过电源的供电，电流会流过线圈。

由于供电电压是交流电，电流的方向和大小会随着电压的改变而改变。

2. 线圈磁场产生：线圈中的电流会产生一个磁场。

由于电流的方向不断变化，线圈中的磁场也会随之变化。

3. 起动力矩的产生：在单相电机中，通常使用一个额外的起动线圈来产生旋转力矩。

当磁场和起动线圈中的电流相互作用时，会产生一个力矩，使得电机开始旋转。

4. 启动过程：一开始，由于惯性的作用，电机转子会慢慢启动并加速，直到达到工作速度。

启动过程中，线圈中的电流和磁场会继续由于交流电压的改变而变化。

5. 工作状态：一旦电机达到工作速度，它会以恒定的速度旋转。

这时，线圈中的电流和磁场也会保持稳定。

需要注意的是，由于单相电源只提供一个相位的电流，所以单相电机通常需要一些辅助设备来产生初始启动力矩，并使电机维持旋转。

这些辅助设备可以是启动线圈、起动电容器等。

此外，单相电机通常用于低功率应用，如家用电器、小型机械等。

单相电机概念及应用：单相电机，是指由220V交流单相电源供电而运转的异步电动机。

在生产方面应用的有微型水泵、磨浆机、脱粒机，粉碎机、木工机械、医疗器械等，在生活方面，有电风扇、吹风机、排气扇、洗衣机、电冰箱等，种类较多，但功率较小。

单相电机启动原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。

因此，需要加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的启动电容，使得与主绕组的电流在相位上相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自行启动旋转起来。

它有两个绕组，一般主绕组（运行绕组）线径较大一点，还有一个启动绕组（副绕组），启动绕组串联一个电容器，是它的电压迟后电流90度，这样两组绕组得到不同的磁场，形成了旋转磁场，电动机就转起来了。

电容在电路中产生的作用就是储存电势和电机中的电势形成电势差，然后产生磁力带动电机转动。

单相电机起动方式：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

浅析单相异步电机启动和正反转的原理与控制单相异步电机是一种常见的交流电动机，其启动和正反转的原理与控制较为简单。

本文将从以下几个方面进行探讨：单相异步电机的结构、启动方式、正转和反转控制等。

一、单相异步电机的结构单相异步电机主要由定子、转子和起动电容器组成。

定子上绕有一个主磁场线圈和一个辅助磁场线圈，转子是一个闭合的铝或铜导体，与定子之间通过空气隙相互作用。

二、单相异步电机的启动方式单相异步电机的启动方式主要有直接启动和间接启动两种方式。

1.直接启动：通过将电压直接施加在电机上来启动电机，但由于单相电源的特点，单相电机无法自行旋转，所以在启动过程中需要额外的启动装置来产生一个旋转磁场。

直接启动方式适用于小功率的单相异步电机。

2.间接启动：通过引入一个起动电容器来改变电机定子的电流相位差，使得电机能够自行启动。

起动电容器能够产生一个辅助电流，使得电机能够旋转起来。

间接启动方式适用于大功率的单相异步电机。

三、单相异步电机的正转和反转控制单相异步电机的正转和反转控制主要通过改变定子和转子之间的电流相位差来实现。

1.正转控制：通过连接定子的主磁场线圈和电源，在定子产生的磁场的作用下，使得转子跟随着磁场旋转。

在正转过程中，电流的相位差保持不变，电机能够以一定的速度旋转。

2.反转控制：通过改变转子的电流相位差来改变电机的旋转方向。

在反转过程中，通过改变电流相位差，使得电机的磁极发生变化，从而改变电机的旋转方向。

四、单相异步电机的控制方法单相异步电机的控制主要通过改变电容器的电容值或者改变电流的相位差来实现。

1.改变电容值：通过增大或减小起动电容器的电容值来改变电机的转速。

增大电容值可以提高电机的转速，减小电容值可以降低电机的转速。

2.改变电流相位差：通过改变定子线圈的绕组方式或者改变接入的电源相位来改变电流的相位差。

改变电流相位差可以改变电机的转向。

在控制方面，可以采用电子控制方法，如通过使用可编程控制器（PLC）或者直流调速器来实现对单相异步电机的控制。

单相电动机启动原理1.起动电容法：起动电容法是通过外接一个电容器，使单相电动机产生一个旋转磁场从而起动电动机。

具体原理如下：在单相电动机的起动阶段，在电动机的启动线圈中加入一个电容器。

当接通电源时，电容器会通过电路开始充电，充电后会在电容器上形成一个电压。

此时，电动机的两相线圈中产生的电流相差90度，从而产生一个旋转磁场，使电动机启动。

2.启动继电器法：启动继电器法是通过使用一个启动继电器来辅助单相电动机启动。

具体原理如下：在单相电动机的起动阶段，启动继电器连接在电动机的起动线圈上。

当接通电源时，电动机的起动线圈和启动继电器同时接通，启动继电器的线圈中产生的电流流过一个线圈，形成一个磁场，吸动继电器的铁芯。

铁芯的吸力使得启动继电器的触点闭合，使电动机的启动线圈接通，从而产生一个旋转磁场，使电动机启动。

3.自启动法：自启动法是通过安装一个附加的起动线圈在电动机上来辅助其启动。

在单相电动机的起动阶段，附加的起动线圈和电动机的主线圈相连并串联一个电容器。

当接通电源时，电容器开始充电，充电后线圈中产生的电流流过起动线圈，形成一个磁场。

附加的起动线圈的磁场与主线圈的磁场相互作用，从而产生一个旋转磁场，使电动机启动。

4.相移法：相移法是通过改变电源电压中的相位差来辅助单相电动机启动。

具体原理如下：当电源电压为正弦波时，相移法通过在电源线路上插入一个相位移动器，使电源电压的相位差与电动机在起动阶段的相位差相同。

这样，在电动机启动时，电动机的两相线圈中产生的电流相差90度，从而产生一个旋转磁场，使电动机启动。

总结起来，单相电动机的启动原理主要是通过在电路中加入电容器、启动继电器、附加的起动线圈或改变电源电压的相位差来辅助电动机启动。

这些方法都可以产生一个旋转磁场，使电动机启动。

每种启动原理都有其适用的场景和优缺点，具体选择哪种原理取决于电动机的具体要求和应用环境。

单相电机启动方法单相电机是一种简单、可靠、经济的电机，广泛应用于家庭、农业、商业和工业领域。

单相电机启动方式有很多种，如直接启动、自启动、交错启动等等。

本文将介绍几种单相电机启动方式及其原理和特点。

1. 直接启动法直接启动法是一种最简洁的单相电机启动方式，也是一种最常用的方法。

它将电源直接连接到电机的起动电容器上，实现电机的启动。

这种启动方式适用于低功率的单相异步电机。

原理：单相异步电动机由主磁场和由电容器产生的辅助磁场组成，主磁场使电机旋转，辅助磁场提高起动转矩，当电机到达额定转速时，辅助磁场自动消失。

特点：直接启动法简单、经济，但只适用于低功率的单相电机。

这种方法不太适合启动高功率的单相电机，因为它的起动电流很大，容易导致电压降低或损坏电源和电机。

2. 带自启动式运行电容的方法原理：自启动式运行电容法主要是通过运行电容实现电机的启动和运行，运行电容与起动电容并联。

当电机启动时，运行电容与辅助绕组能够产生较强的旋转力矩，提高起动转矩，使电机顺利启动。

当电机达到额定转速时，运行电容与辅助绕组中的电流消失，电机进入正常运行状态。

特点：自启动式运行电容法适用于马力大于1/4的单相电机，启动时电流小，效果好。

但需要选择合适的运行电容和起动电容，否则容易引起电机故障。

原理：交错式启动法通过切换起动线圈和运行线圈来实现电机的启动。

电机起动时，将主线圈分成起动线圈和运行线圈两部分，交错地将电源直接连接到这两个线圈上，使电机产生转矩，最终实现电机的正常运行。

特点：交错式启动法启动电流比直接启动法要小，但是它需要对电机进行特殊设计，增加起动线圈和降低运行电流，因此成本相对较高。

总结单相电机启动方式有很多种，根据不同的需求和实际情况，选择合适的启动方式非常重要。

直接启动法适用于马力较小的单相电机；自启动式运行电容法适用于马力大的单相电机；交错启动法适用于要求起动电流小的单相电机。

同时，需要注意电机的起动电流、电容选择、线圈设计等方面的问题，保证电机的正常运行。

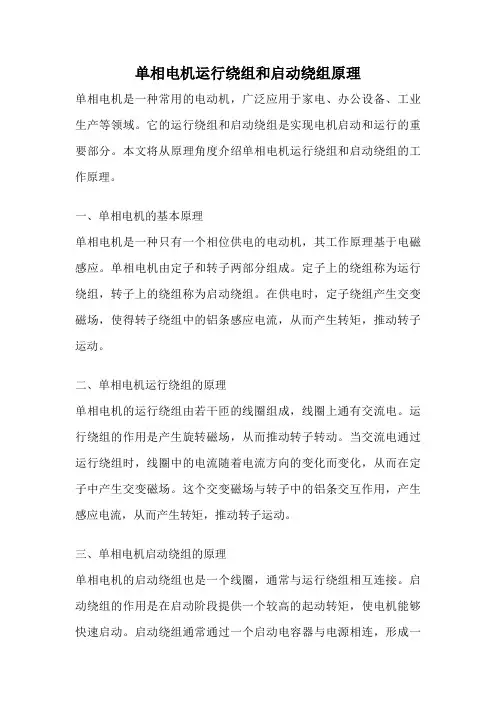

单相电机运行绕组和启动绕组原理单相电机是一种常用的电动机，广泛应用于家电、办公设备、工业生产等领域。

它的运行绕组和启动绕组是实现电机启动和运行的重要部分。

本文将从原理角度介绍单相电机运行绕组和启动绕组的工作原理。

一、单相电机的基本原理单相电机是一种只有一个相位供电的电动机，其工作原理基于电磁感应。

单相电机由定子和转子两部分组成。

定子上的绕组称为运行绕组，转子上的绕组称为启动绕组。

在供电时，定子绕组产生交变磁场，使得转子绕组中的铝条感应电流，从而产生转矩，推动转子运动。

二、单相电机运行绕组的原理单相电机的运行绕组由若干匝的线圈组成，线圈上通有交流电。

运行绕组的作用是产生旋转磁场，从而推动转子转动。

当交流电通过运行绕组时，线圈中的电流随着电流方向的变化而变化，从而在定子中产生交变磁场。

这个交变磁场与转子中的铝条交互作用，产生感应电流，从而产生转矩，推动转子运动。

三、单相电机启动绕组的原理单相电机的启动绕组也是一个线圈，通常与运行绕组相互连接。

启动绕组的作用是在启动阶段提供一个较高的起动转矩，使电机能够快速启动。

启动绕组通常通过一个启动电容器与电源相连，形成一个辅助回路。

在启动时，电容器产生一个与运行绕组电流相位差90度的电流，从而在转子上产生一个起动转矩。

四、单相电机运行绕组和启动绕组的关系在单相电机的运行过程中，运行绕组和启动绕组之间存在着一定的关系。

运行绕组产生的旋转磁场推动电机运转，而启动绕组通过产生一个起动转矩来帮助电机启动。

在电机启动后，启动绕组的作用逐渐减弱，转子主要由运行绕组产生的磁场推动运动。

因此，启动绕组在电机运行过程中起到了一个辅助作用。

五、单相电机运行绕组和启动绕组的应用单相电机的运行绕组和启动绕组在实际应用中起到了重要的作用。

运行绕组产生的旋转磁场推动电机的运转，使得电机能够正常工作。

启动绕组通过产生起动转矩来帮助电机启动，在电机启动后逐渐减弱其作用。

这种设计可以有效地提高电机的启动性能和运行效率。

单相电机的工作原理单相电机是一种广泛应用于家用电器、车辆、机械等领域的电动机。

它的工作原理是利用交流电流的单相性质，通过电磁感应产生转动力，驱动电机转动。

本文将详细介绍单相电机的工作原理、结构组成、性能特点和应用领域等方面的知识。

一、工作原理单相电机的工作原理基于法拉第电磁感应定律和洛伦兹力定律。

当单相电源接通时，电流在电线中流动，通过电线产生的磁场作用于电机中的线圈，产生感应电动势。

根据法拉第电磁感应定律，感应电动势的大小与线圈的匝数、磁通量变化速度以及线圈的面积等因素有关。

感应电动势会引起电机中的电流流动，根据洛伦兹力定律，电流在磁场中受到的力会使电机转动。

因此，单相电机的转动是通过电磁感应产生的转动力来实现的。

二、结构组成单相电机的结构组成主要包括定子、转子、电容器和端盖等部分。

定子由铁芯和线圈组成，线圈通常绕在铁芯上，铁芯和线圈构成一个不对称的空间结构，使得电机在电流作用下产生旋转力。

转子由铁芯和导体组成，导体通常是铜条或铜管，铁芯和导体构成一个旋转的结构，当电流流过导体时，会在导体内产生磁场，与定子的磁场相互作用产生转动力。

电容器是单相电机中的重要组成部分，它的作用是改变电机的电路特性，提高电机的效率和功率因数。

端盖是单相电机的外壳，起到保护电机内部结构和导线的作用。

三、性能特点单相电机具有以下性能特点：1. 运转稳定：单相电机的转速相对稳定，不会因为负载的变化而产生大幅度的波动。

2. 启动性能差：由于单相电机只有一个电源，启动时需要使用电容器来产生相位差，以产生转动力。

因此，单相电机的启动性能相对较差。

3. 转矩小：单相电机的转矩较小，因此适用于负载较轻的场合。

4. 结构简单：单相电机的结构相对简单，制造成本较低。

5. 应用广泛：单相电机在家用电器、车辆、机械等领域都有广泛应用，是一种非常常见的电动机。

四、应用领域单相电机在家用电器、车辆、机械等领域都有广泛应用。

其中，家用电器领域是单相电机的主要应用领域之一，包括洗衣机、空调、电风扇等家电产品。
