单相电动机原理及运行方式控制

单相电动机的设计原理和设计方法单相电动机是广泛应用于家用电器、工业设备和商业设施等领域的重要动力装置。

它的设计原理和设计方法对于确保电动机的性能和效果至关重要。

本文将探讨单相电动机的设计原理和设计方法，以帮助读者深入了解该领域的相关知识。

一、设计原理1. 工作原理单相电动机的工作原理是基于电磁感应和电流的相位差产生转矩。

当电动机接通电源时，电源中的交流电产生磁场，而定子绕组也会产生磁场。

这两个磁场之间存在相位差，导致转子产生转矩。

通过改变定子绕组或转子的结构和参数，可以实现不同转矩和转速的要求。

2. 磁场产生单相电动机中，磁场的产生是通过定子绕组中的电流流过导线产生的。

定子绕组通常采用螺旋形或分布式绕组。

当电流流过绕组时，产生的磁场会与电源中的磁场相互作用，从而产生力矩。

3. 起动和运行单相电动机通常需要额外的起动装置来帮助启动。

启动装置可以是启动电容器和起动继电器等器件。

在启动阶段，这些装置能够帮助电动机产生较大的起动转矩，以克服静摩擦力和转子惯性等阻力。

一旦电动机启动，这些启动装置会自动断开。

二、设计方法1. 定子设计定子是单相电动机的主要部分之一，其设计对电动机的性能和效果有着重要的影响。

在定子设计中，需要考虑以下因素：- 铁心设计：选择合适的铁心材料和形状，以提高磁路的导磁性能和减小磁滞损耗。

- 绕组设计：确定定子绕组的匝数、导线直径和绕组方式，以满足所需的电流和电压要求。

- 绕组布局：确保绕组的布局紧凑且对称，以减小电阻损耗和电磁干扰。

2. 转子设计转子是单相电动机中的另一个重要部分，它的设计也对电动机的性能和效果有着重要的影响。

在转子设计中，需要注意以下因素：- 材料选择：选择具有良好导电性能和机械强度的材料，例如铜、铝等。

- 结构设计：根据要求选择合适的转子结构，例如鼠笼型转子或绕组型转子。

- 平衡设计：确保转子的质量均匀分布，避免不平衡引起的震动和噪音。

3. 效率和功率因数优化在单相电动机设计中，除了满足性能要求之外，还需要优化效率和功率因数。

单相电动机的电流波形和功率谱分析单相电动机是广泛应用于家庭和工业领域的电动机之一。

了解和分析单相电动机的电流波形和功率谱对于正确运行和故障排除至关重要。

在本文中，我们将深入探讨单相电动机的电流波形和功率谱分析。

一、单相电动机的工作原理单相电动机是利用交变电源生成的交流电流驱动的。

它主要由定子和转子组成。

当交流电源施加在定子上时，定子绕组会产生一个旋转磁场，与转子上的绕组相互作用，从而产生转矩使转子转动。

单相电动机通常具有起动电容器和运行电容器，起动电容器用于提供启动转矩，而运行电容器则用于提高效率和功率因数。

二、单相电动机的电流波形单相电动机的电流波形通常可以分为三个阶段：启动阶段、运行阶段和恢复阶段。

在启动阶段，电流的波形通常呈现出高峰值和大幅度的变化，这是由于起动电容的作用。

一旦电动机达到运行阶段，电流波形将会变得更加稳定，大致呈现类似正弦波的形状。

在恢复阶段，当电动机停止工作或受到额外负载时，电流波形将再次发生变化。

三、单相电动机的功率谱分析功率谱是指信号在频率域的分布情况。

对于单相电动机的功率谱分析，我们主要关注其基波、谐波和杂波等频率成分。

1. 基波：单相电动机的基波频率一般为电源频率，如50Hz或60Hz，它代表了电动机正常运行的主要频率成分。

基波幅值的大小反映了电动机的负载情况。

2. 谐波：谐波是频率是基波频率的整数倍的成分，它们是由于电动机的非线性负载或电源的不纯度引起的。

谐波会增加电动机的功率损耗，导致效率下降并可能引起其他问题，如噪音和振动。

3. 杂波：杂波是指频率不是基波频率的倍数的成分，它们可能是由于电动机运行过程中的故障、电源干扰或其他干扰引起的。

杂波的存在可能导致电动机运行不稳定或产生异常响声。

通过对单相电动机的功率谱分析，我们能够更好地了解电动机的性能和运行状况。

对于基波的监测可以帮助我们评估电动机的负载情况，而谐波和杂波的分析则有助于检测故障和干扰的存在。

四、电流波形和功率谱分析的应用电流波形和功率谱分析可用于以下方面：1. 故障检测：通过分析电流波形和功率谱，我们可以检测到电动机可能存在的故障，如绕组短路、轴承磨损或不平衡负载等。

单相电动机原理
单相电动机是一种常见的电动机类型，常用于家用电器、小型机械等应用中。

以下是单相电动机的原理和工作原理的简要介绍：
结构和构成：
单相电动机主要由定子（stator）和转子（rotor）两部分构成。

定子是由绕组和磁铁芯组成，用于产生磁场。

转子是通过电流在定子磁场的作用下旋转，将电能转换为机械能。

工作原理：
单相电动机的工作原理基于旋转磁场的原理。

在单相电动机中，通过物理机械的设计，使得单相电源能够产生旋转磁场。

这是通过在定子绕组中引入两个相位差90度的电流来实现的。

制动起动：
单相电动机通常需要一种启动机制，因为它们需要克服起动时的惯性力矩。

一种常用的启动方式是将起动电流通过添加启动线圈或起动电容来实现。

这样可以提供额外的旋转力矩来帮助启动电动机。

工作原理简述：
单相电动机的工作原理可以概括为以下几个步骤：
当单相电源接通时，电流通过定子绕组，产生一个旋转磁场。

这个旋转磁场作用在转子上，引起转子开始旋转。

通过启动机制提供的额外力矩，帮助电动机克服起动阻力。

一旦电动机启动，电动机将继续旋转，产生机械输出功率。

需要注意的是，由于单相电源的特性，单相电动机的起动和运行相比三相电动机要相对复杂一些。

这就需要在设计和应用中考虑到单相电动机的特殊要求和启动机制。

以上是单相电动机的原理和工作原理的简要介绍。

单相电动机是广泛应用于家庭和小型设备中的一种电动机类型，对于理解其原理和工作方式有助于更好地应用和维护。

如需更深入的了解，请参考相关的电动机技术资料和专业文献。

单相电机概念及应用：单相电机，是指由220V交流单相电源供电而运转的异步电动机。

在生产方面应用的有微型水泵、磨浆机、脱粒机，粉碎机、木工机械、医疗器械等，在生活方面，有电风扇、吹风机、排气扇、洗衣机、电冰箱等，种类较多，但功率较小。

单相电机启动原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。

因此，需要加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的启动电容，使得与主绕组的电流在相位上相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自行启动旋转起来。

它有两个绕组，一般主绕组（运行绕组）线径较大一点，还有一个启动绕组（副绕组），启动绕组串联一个电容器，是它的电压迟后电流90度，这样两组绕组得到不同的磁场，形成了旋转磁场，电动机就转起来了。

电容在电路中产生的作用就是储存电势和电机中的电势形成电势差，然后产生磁力带动电机转动。

单相电机起动方式：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

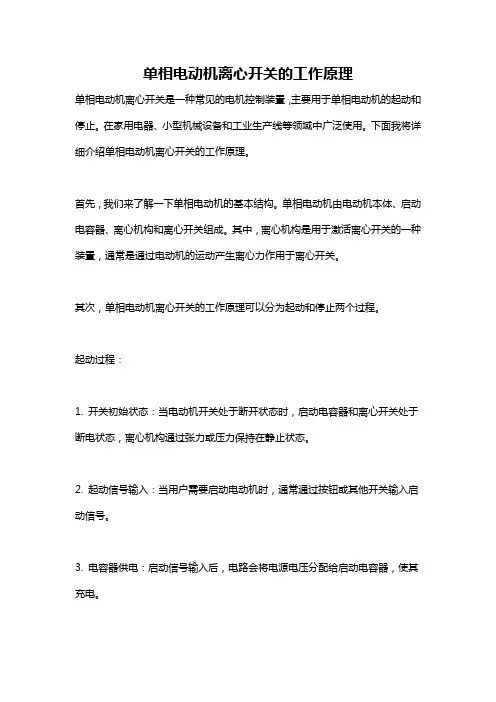

图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

浅析单相异步电机启动和正反转的原理与控制单相异步电机是一种常见的交流电动机，其启动和正反转的原理与控制较为简单。

本文将从以下几个方面进行探讨：单相异步电机的结构、启动方式、正转和反转控制等。

一、单相异步电机的结构单相异步电机主要由定子、转子和起动电容器组成。

定子上绕有一个主磁场线圈和一个辅助磁场线圈，转子是一个闭合的铝或铜导体，与定子之间通过空气隙相互作用。

二、单相异步电机的启动方式单相异步电机的启动方式主要有直接启动和间接启动两种方式。

1.直接启动：通过将电压直接施加在电机上来启动电机，但由于单相电源的特点，单相电机无法自行旋转，所以在启动过程中需要额外的启动装置来产生一个旋转磁场。

直接启动方式适用于小功率的单相异步电机。

2.间接启动：通过引入一个起动电容器来改变电机定子的电流相位差，使得电机能够自行启动。

起动电容器能够产生一个辅助电流，使得电机能够旋转起来。

间接启动方式适用于大功率的单相异步电机。

三、单相异步电机的正转和反转控制单相异步电机的正转和反转控制主要通过改变定子和转子之间的电流相位差来实现。

1.正转控制：通过连接定子的主磁场线圈和电源，在定子产生的磁场的作用下，使得转子跟随着磁场旋转。

在正转过程中，电流的相位差保持不变，电机能够以一定的速度旋转。

2.反转控制：通过改变转子的电流相位差来改变电机的旋转方向。

在反转过程中，通过改变电流相位差，使得电机的磁极发生变化，从而改变电机的旋转方向。

四、单相异步电机的控制方法单相异步电机的控制主要通过改变电容器的电容值或者改变电流的相位差来实现。

1.改变电容值：通过增大或减小起动电容器的电容值来改变电机的转速。

增大电容值可以提高电机的转速，减小电容值可以降低电机的转速。

2.改变电流相位差：通过改变定子线圈的绕组方式或者改变接入的电源相位来改变电流的相位差。

改变电流相位差可以改变电机的转向。

在控制方面，可以采用电子控制方法，如通过使用可编程控制器（PLC）或者直流调速器来实现对单相异步电机的控制。

单相电机的原理与接线方法
单相电机是最常用的电动机之一，其工作原理是利用交流电产生的磁场和感应电动势来产生力和转矩。

在单相电机的运行过程中，通过接线使得电机能够正常工作。

单相电机的工作原理是基于旋转磁场的原理。

当交流电经过电机的定子绕组时，电流会在定子的绕组中产生旋转磁场。

这个旋转磁场会切割定子绕组中的导体而产生感应电动势。

另一方面，电机的转子中也会有感应电动势。

根据洛伦兹定律，当导体中存在感应电动势时，导体会受到电磁力的作用而产生力和转矩。

因此，单相电机通过不断地产生的磁场和感应电动势来实现力和转矩的产生。

在单相电机的接线方法方面，常用的有两种：直接启动式和电容启动式。

直接启动式是指直接将单相电机接到供电电源上。

这种方法适用于功率较小的单相电机。

具体的接线方法是将电压线直接连接到电机的工作线上，而将零线连接到电机的零线上。

电容启动式是指通过接入一个电容器来改变电机的相位差，从而实现启动。

这种方法适用于功率较大的单相电机。

具体的接线方法是将电压线与电容器依次连接，然后将电容器的另一端连接到电机的启动线上，最后将零线连接到电机的零线上。

除了直接启动式和电容启动式外，还有一种特殊的接线方法是反接式。

这种接线
方法是将电压线与电机的相位相反地接到电机的工作线上，而将零线连接到电机的零线上。

这种接线方法主要用于需要反转转子的单相电机。

总之，单相电机的工作原理是利用交流电产生的磁场和感应电动势来产生力和转矩。

在接线方法方面，常用的有直接启动式、电容启动式和反接式。

不同的接线方法适用于不同功率的单相电机。

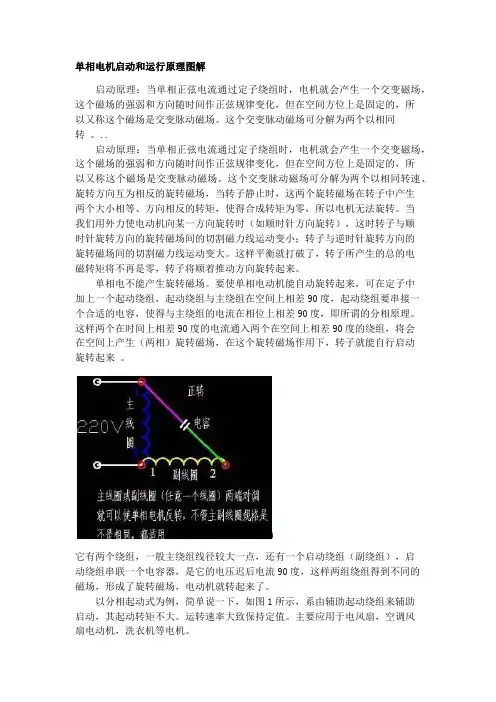

单相电机启动和运行原理图解启动原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转。

..启动原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。

当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。

这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

单相电不能产生旋转磁场。

要使单相电动机能自动旋转起来，可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自行启动旋转起来。

它有两个绕组，一般主绕组线径较大一点，还有一个启动绕组（副绕组），启动绕组串联一个电容器，是它的电压迟后电流90度，这样两组绕组得到不同的磁场，形成了旋转磁场，电动机就转起来了。

以分相起动式为例，简单说一下，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇，空调风扇电动机，洗衣机等电机。

单相电容运转异步电机工作原理及故障分析可见对称两相绕组通入对称两相电流产生的旋转磁势与三相电机产生旋转磁势一样。

其旋转速度与电源频率和电机极数有关：即n＝2×60f/p，其中“f”—电源频率（Hz）“p”—电机极对数“n”—磁场旋转转速，即电机同步转速（r/min）当电机中磁场以n速度旋转时，处于旋转磁场中的转子导条就会切割磁力线而产生感应电势和感应电流，感应电流在磁场的作用下产生电磁力和电磁力矩，行成一定的转速n’。
