单相电机绕组接线原理(简单易懂)

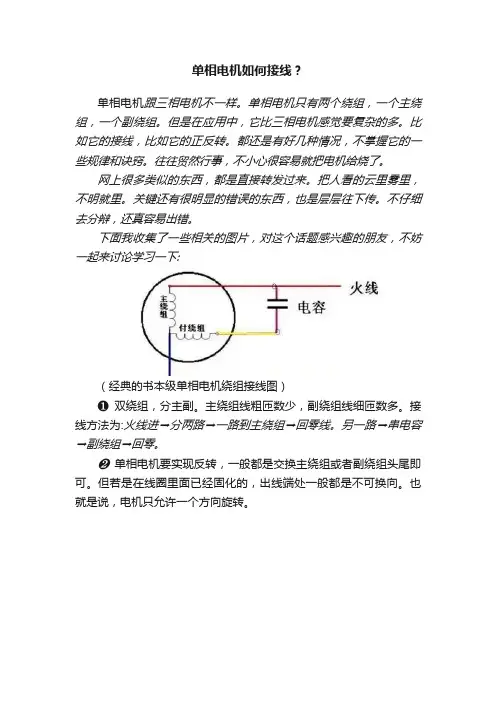

单相电机如何接线？单相电机跟三相电机不一样。

单相电机只有两个绕组，一个主绕组，一个副绕组。

但是在应用中，它比三相电机感觉要复杂的多。

比如它的接线，比如它的正反转。

都还是有好几种情况，不掌握它的一些规律和诀窍。

往往贸然行事，不小心很容易就把电机给烧了。

网上很多类似的东西，都是直接转发过来。

把人看的云里雾里，不明就里。

关键还有很明显的错误的东西，也是层层往下传。

不仔细去分辩，还真容易出错。

下面我收集了一些相关的图片，对这个话题感兴趣的朋友，不妨一起来讨论学习一下:（经典的书本级单相电机绕组接线图）❶双绕组，分主副。

主绕组线粗匝数少，副绕组线细匝数多。

接线方法为:火线进➡分两路➡一路到主绕组➡回零线。

另一路➡串电容➡副绕组➡回零。

❷单相电机要实现反转，一般都是交换主绕组或者副绕组头尾即可。

但若是在线圈里面已经固化的，出线端处一般都是不可换向。

也就是说，电机只允许一个方向旋转。

❶还有一种特殊的单相电机，如上图。

它的主副绕组参数一样，也就是不分主副。

比如洗衣机电机一般都是这样。

这种电机的正反转，不用倒换绕组方向。

（倒换绕组方向实际上还是相当麻烦的）。

它这种直接切换线路，先进哪一边绕组即可。

拨到主绕组正转，拨到副绕组反转，控制相对容易的多。

❷但是一定要注意区分绕组是哪种。

需要严格区分主副绕组的，这种切换方法就不可以。

❶这种是调速单相电机，比如风扇电机。

通过带抽头的绕组来增加线圈电阻限流。

从而获得不同转速。

❷这种电机接线之前，用万用表测量各抽头阻值，以便判断档位线头排列。

❸主绕组阻值小，副绕组阻值大，抽头各阻值进行数学加减，便可以加以判断。

这种是双电容单相电机，启动力矩相对单电容大很多。

❶运行绕组（主绕组），启动绕组（副绕组）。

电源➡经过双电容（一个启动，一个运行）➡启动电容串接离心开关➡和副绕组➡回零❷启动完毕以后，离心开关在达到一定速度后，自动切断了启动电容。

剩下运行电容参与长期运行。

❸重点注意:接线板上绕组及电容等的分布排列，上面一般都有字母，基本上都遵循惯例，不会乱排列。

单相异步电动机原理和接线图在单相异步电动机的主绕组中通入单相正弦沟通电后，将在电动机中产生一个振幅随时间作正弦变化的脉振磁场，也就是说，磁场的位置固定(位于主绕组的轴线)，而磁场的强弱却按正弦规律变化。

假如只接通单相异步电动机的主绕组的电源，电动机不能转动。

但如能加一个力预先推动转子朝任意方向旋转起来，则将主绕组接通电流后，电动机即可朝该方向旋转，即使去掉了外力，电动机仍能连续旋转，并能带动肯定的机械负载。

单相异步电动机为什么会有这样的特征呢?下面用双旋转磁场理论来解释。

双旋转磁场理论认为：脉振磁场是由两个幅值大小相等(等于脉振磁动势幅值的1/2)、同步转速相同(当电源频率为f、电动机对数为p时，旋转磁场的同步转速n1=60f/p)，但旋转方向相反的两个旋转磁场合成的.其中与转子旋转方向相同的磁场称为正向(或正序)旋转磁场，与转子旋转方向相反的磁场称为逆向(或负序)旋转磁场：单相异步电动机的电磁转矩是由这两个旋转磁场所产生的电磁转矩合成的。

电动机静止时,由于两个旋转磁场的磁感应强度大小相等、转向相反，因此它们与转子的相对速度大小相等、方向相反，所以在转子绕组中感应产生的电动势和电流大小相等、方向相反,它们分别产生的电磁转矩也大小相等、方向相反，相互抵消，于是合成转矩等于零。

单相异步电动机不能够自行起动。

假如借助外力，沿某一方向推动转子一下，单相异步电动机就会沿着这个方向转动起来，这是为什么呢?由于与电动机转子旋转方向相同的正向旋转磁场对转子的作用与三相异步电动机旋转磁场对转子的作用一样。

在外力作用下，转子与正向旋转磁场的相对速度小，而与逆向旋转磁场的相对速度大。

由于两个相对速度不等，因此两个电磁转矩也不相等，正向电磁转矩大于反向电磁转矩，合成转矩木等于零。

在这个合成转矩的作用下，转子就顺着初始推动的方向转动下去。

为了使单相异步电动机能够自行起动，必需设法使单相异步电动机在起动时形成一个旋转磁场。

单相电机的倒顺开关接线及原理有不少电工对单相电机的接线搞不清。

我先对单相电机的正反转原理讲一下。

单机电机里面有二组线圈，一组是运转线圈(主线圈)，一组是启动线圈(副线圈)，大多的电机的启动线圈并不是只启动后就不用了，而是一直工作在电路中的。

启动线圈电阻比运转线圈电阻大些，量下就知了。

启动的线圈串了电容器的。

也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。

当这个串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。

比起三相电动机的顺逆转控制，单相电动机要困难得多，一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂；二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。

有接线盒的单相电动机内部接线图上图,是双电容单相电动机接线盒上的接线图，图上清晰的反映了电动机主绕组、副绕组和电容的接线位置，你只需要按图接进电源线，用连接片连接Z2和U2，UI和VI，电动机顺转，用连接片连接Z2和U1，U2和VI，电动机逆转。

单相电动机各个元件也好鉴别，电容都是装在外面，用肉眼就可以看清楚接线位置（如上图）启动电容接在V2—Z1位置，运行电容接在V1—Z1间，从里面引出的线也好鉴别，接在（如上图）UI—U2位置的是运行绕组，接在Z1—Z2位置的是启动绕组、接在V1—V2位置的是离心开关。

用万用表也容易区分6根线，阻值最大的是启动绕组，阻值比较小的运行绕组，阻值为零的是离心开关。

如果运行绕组和启动绕组阻值一样大，说明这两个绕组是完全相同的，可以互为代用。

单相电动机的绕组两端和电容两端不分极性，任意接都可以，但启动绕组和运行绕组不能接反，启动电容和运行电容不能接反，否则容易烧启动绕组以下是自己为了消化吸收而画的接线图，在此献给广大电工朋友，希望能给大家带来一些帮助。

本人学识粗浅，特建立QQ群：79694587 以便大家相互学习。

一、三相电机为什么不接零线➢当电动机用三角形接法的时后，在电机內部绕组，毎组线圈所呈受的电压是380伏。

不是220伏，所以不要零线！➢当电机用Y形接法时，电机毎相绕组呈受的电压是220伏，因三相绕组在空间形成120度的差角，三相绕组接的星点在矢量上形成中性，也就是说中点无电位。

称零点。

所以可不接零线！➢三相负荷中，凡三相负荷平衡的，中心点都为零。

可不接零线。

三相电负荷不平衡的，中心点不为零，这时就必须接零线。

二、三相电机的接法原理三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。

一头叫做首端，另一头叫末端。

规定第一相绕组首端用 D 1 表示，末端用D 4 表示；第二相绕组首端用D2 表示，末端用D5 表示；第三相绕组首末端分别用D3 和D6 来表示。

这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6 的标记。

（1）星形接法三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6 三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3 分别接入A、B、C 相电源。

（2）三角形接法将第一相绕组的首端 D 1 与第三相绕组的末端D6 相连接，再接入一相电源；第二相绕组的首端D2 与第一相绕组的末端D4 相连接，再接入第二相电源；第三相绕组的首端D3 与第二相绕组的末端D5 相连接，再接入第三相电源。

即在接线板上将接线柱D1 和D6、和D4、和D5 分别用铜片连接起来，D2、D3再分别接入三相电源。

三、单相电机的接法原理220V交流单相电机起动方式大概分以下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

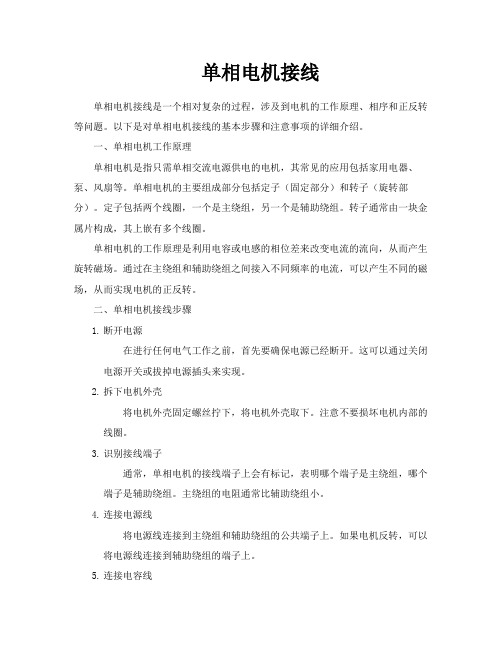

单相电机接线单相电机接线是一个相对复杂的过程，涉及到电机的工作原理、相序和正反转等问题。

以下是对单相电机接线的基本步骤和注意事项的详细介绍。

一、单相电机工作原理单相电机是指只需单相交流电源供电的电机，其常见的应用包括家用电器、泵、风扇等。

单相电机的主要组成部分包括定子（固定部分）和转子（旋转部分）。

定子包括两个线圈，一个是主绕组，另一个是辅助绕组。

转子通常由一块金属片构成，其上嵌有多个线圈。

单相电机的工作原理是利用电容或电感的相位差来改变电流的流向，从而产生旋转磁场。

通过在主绕组和辅助绕组之间接入不同频率的电流，可以产生不同的磁场，从而实现电机的正反转。

二、单相电机接线步骤1.断开电源在进行任何电气工作之前，首先要确保电源已经断开。

这可以通过关闭电源开关或拔掉电源插头来实现。

2.拆下电机外壳将电机外壳固定螺丝拧下，将电机外壳取下。

注意不要损坏电机内部的线圈。

3.识别接线端子通常，单相电机的接线端子上会有标记，表明哪个端子是主绕组，哪个端子是辅助绕组。

主绕组的电阻通常比辅助绕组小。

4.连接电源线将电源线连接到主绕组和辅助绕组的公共端子上。

如果电机反转，可以将电源线连接到辅助绕组的端子上。

5.连接电容线将电容线连接到主绕组和辅助绕组的另一端子上。

电容线一般比电源线小，通常是黑色的。

6.检查接线确保所有接线正确连接，没有短路或断路的情况。

可以通过测量电机的电阻来判断接线是否正确。

7.固定电机外壳将电机外壳重新安装到电机上，并紧固固定螺丝。

8.通电测试在确保安全的情况下，接通电源并观察电机的旋转方向是否正确。

如果不正确，可以切换电源线的接线端子，或者改变电容的大小。

三、注意事项1.安全第一在进行任何电气工作之前，一定要确保安全。

断开电源，避免触电风险。

同时，要在干燥的环境中进行接线，避免电机受潮。

2.仔细识别标记在接线之前，仔细查看电机的标记，特别是接线端子的标记。

不要将电源线接到辅助绕组的端子上，以免烧毁电机。

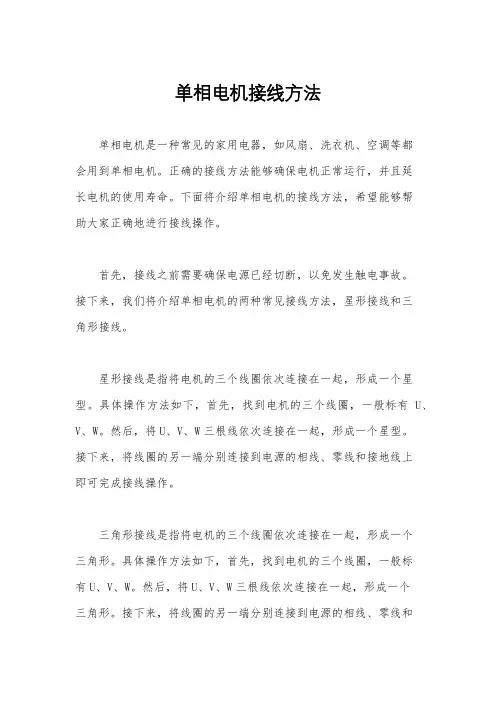

单相电机接线方法单相电机是一种常见的家用电器，如风扇、洗衣机、空调等都会用到单相电机。

正确的接线方法能够确保电机正常运行，并且延长电机的使用寿命。

下面将介绍单相电机的接线方法，希望能够帮助大家正确地进行接线操作。

首先，接线之前需要确保电源已经切断，以免发生触电事故。

接下来，我们将介绍单相电机的两种常见接线方法，星形接线和三角形接线。

星形接线是指将电机的三个线圈依次连接在一起，形成一个星型。

具体操作方法如下，首先，找到电机的三个线圈，一般标有U、V、W。

然后，将U、V、W三根线依次连接在一起，形成一个星型。

接下来，将线圈的另一端分别连接到电源的相线、零线和接地线上即可完成接线操作。

三角形接线是指将电机的三个线圈依次连接在一起，形成一个三角形。

具体操作方法如下，首先，找到电机的三个线圈，一般标有U、V、W。

然后，将U、V、W三根线依次连接在一起，形成一个三角形。

接下来，将线圈的另一端分别连接到电源的相线、零线和接地线上即可完成接线操作。

需要注意的是，无论是星形接线还是三角形接线，都需要根据电机的额定电压和额定功率来选择合适的电源供电。

接线时，要注意接线端子的标识，确保连接正确，避免出现接错线的情况。

另外，接线时要注意接线端子的紧固，确保接触良好，避免出现接触不良导致的故障。

总的来说，单相电机的接线方法并不复杂，只要按照正确的方法进行接线操作，就能够确保电机的正常运行。

希望通过本文的介绍，能够帮助大家正确地进行单相电机的接线操作，确保电机的安全运行并延长电机的使用寿命。

电机的倒顺接线及原理我先对单相电机的正反转原理讲一下。

单机电机里面有二组线圈，一组是运转线圈(主线圈)，一组是启动线圈(副线圈)，大多的电机的启动线圈并不是只启动后就不用了，而是一直工作在电路中的。

启动线圈电阻比运转线圈电阻大些，量下就知了。

启动的线圈串了电容器的。

也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。

当这个串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。

比起三相电动机的顺逆转控制，单相电动机要困难得多，一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂；二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。

有接线盒的单相电动机内部接线图上图,是双电容单相电动机接线盒上的接线图，图上清晰的反映了电动机主绕组、副绕组和电容的接线位置，你只需要按图接进电源线，用连接片连接Z2和U2，UI和VI，电动机顺转，用连接片连接Z2和U1，U2和VI，电动机逆转。

单相电动机各个元件也好鉴别，电容都是装在外面，用肉眼就可以看清楚接线位置（如上图）启动电容接在V2—Z1位置，运行电容接在V1—Z1间，从里面引出的线也好鉴别，接在（如上图）UI—U2位置的是运行绕组，接在Z1—Z2位置的是启动绕组、接在V1—V2位置的是离心开关。

用万用表也容易区分6根线，阻值最大的是启动绕组，阻值比较小的运行绕组，阻值为零的是离心开关。

如果运行绕组和启动绕组阻值一样大，说明这两个绕组是完全相同的，可以互为代用。

单相电动机的绕组两端和电容两端不分极性，任意接都可以，但启动绕组和运行绕组不能接反，启动电容和运行电容不能接反，否则容易烧启动绕组。

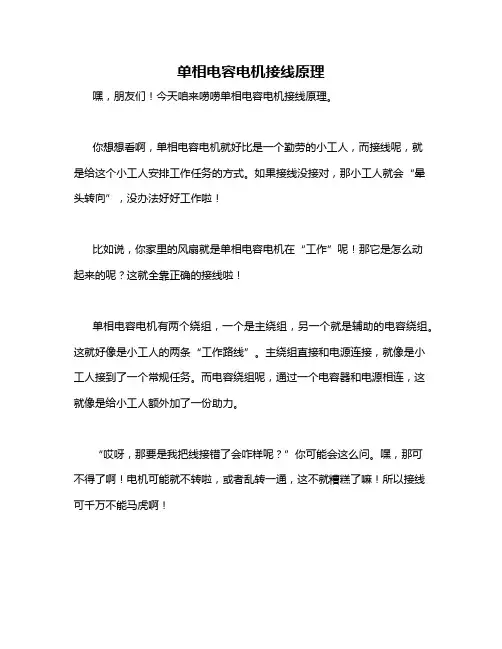

单相电容电机接线原理
嘿，朋友们！今天咱来唠唠单相电容电机接线原理。

你想想看啊，单相电容电机就好比是一个勤劳的小工人，而接线呢，就
是给这个小工人安排工作任务的方式。

如果接线没接对，那小工人就会“晕头转向”，没办法好好工作啦！
比如说，你家里的风扇就是单相电容电机在“工作”呢！那它是怎么动起来的呢？这就全靠正确的接线啦！
单相电容电机有两个绕组，一个是主绕组，另一个就是辅助的电容绕组。

这就好像是小工人的两条“工作路线”。

主绕组直接和电源连接，就像是小工人接到了一个常规任务。

而电容绕组呢，通过一个电容器和电源相连，这就像是给小工人额外加了一份助力。

“哎呀，那要是我把线接错了会咋样呢？”你可能会这么问。

嘿，那可不得了啊！电机可能就不转啦，或者乱转一通，这不就糟糕了嘛！所以接线可千万不能马虎啊！
再打个比方，接线就像是给小工人铺好路，路铺对了，小工人才能顺利到达目的地，完成工作呀。

想象一下，如果没有正确的接线原理，那我们生活中的好多电器都没法正常工作啦，这得多不方便呀！所以说，单相电容电机接线原理真的超重要的呢！
总之，单相电容电机接线原理就像是打开电机正常工作的一把钥匙，只有掌握了它，才能让电机乖乖听话，为我们服务呀！大家一定要重视起来哦！。

单相电机概念及应用：单相电机，是指由220V交流单相电源供电而运转的异步电动机。

在生产方面应用的有微型水泵、磨浆机、脱粒机，粉碎机、木工机械、医疗器械等，在生活方面，有电风扇、吹风机、排气扇、洗衣机、电冰箱等，种类较多，但功率较小。

单相电机启动原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。

因此，需要加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的启动电容，使得与主绕组的电流在相位上相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自行启动旋转起来。

它有两个绕组，一般主绕组（运行绕组）线径较大一点，还有一个启动绕组（副绕组），启动绕组串联一个电容器，是它的电压迟后电流90度，这样两组绕组得到不同的磁场，形成了旋转磁场，电动机就转起来了。

电容在电路中产生的作用就是储存电势和电机中的电势形成电势差，然后产生磁力带动电机转动。

单相电机起动方式：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

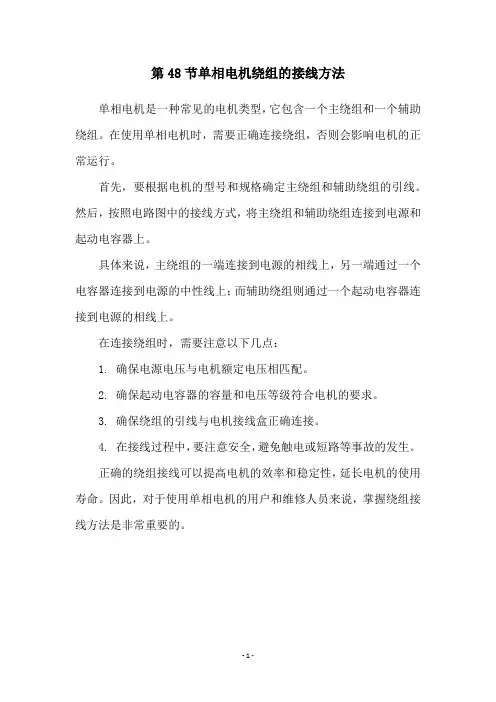

第48节单相电机绕组的接线方法
单相电机是一种常见的电机类型，它包含一个主绕组和一个辅助绕组。

在使用单相电机时，需要正确连接绕组，否则会影响电机的正常运行。

首先，要根据电机的型号和规格确定主绕组和辅助绕组的引线。

然后，按照电路图中的接线方式，将主绕组和辅助绕组连接到电源和起动电容器上。

具体来说，主绕组的一端连接到电源的相线上，另一端通过一个电容器连接到电源的中性线上；而辅助绕组则通过一个起动电容器连接到电源的相线上。

在连接绕组时，需要注意以下几点：
1. 确保电源电压与电机额定电压相匹配。

2. 确保起动电容器的容量和电压等级符合电机的要求。

3. 确保绕组的引线与电机接线盒正确连接。

4. 在接线过程中，要注意安全，避免触电或短路等事故的发生。

正确的绕组接线可以提高电机的效率和稳定性，延长电机的使用寿命。

因此，对于使用单相电机的用户和维修人员来说，掌握绕组接线方法是非常重要的。

- 1 -。
