(单相)电动机知识

1. 单相异步电动机的介绍2.1分类了解决单相异步电动机不能自行启动的问题，往往采用在单相电动机的定子绕组中嵌放两套绕组，分别为主绕组和启动绕组，在启动绕组中又采用串入电阻或电容使两个绕组中的电流在时间上有一定的相位差，就可以产生旋转磁场。

因此单相电动机在类型上可分为： 2.2基本结构（2）单相电容起动电动机与电阻起动不同的是起动绕组支路串了一个电容。

电容器选择适当，使IV 超前IU 的相位达到90°⎢⎢⎢⎢⎢⎢⎣⎡罩极式电动机电容起动运转式电容运转式电容式起动电阻式起动—分相式电动机—单相异步电动机2.3单相异步电动机工作原理 在交流电机中，当定子绕组通过交流电流时，建立了电枢磁动势，它对电机能量转换和运行性能都有很大影响。

所以单相交流绕组通入单相交流产生脉振磁动势，该磁动势可分解为两个幅值相等、转速相反的旋转磁动势和，从而在气隙中建立正转和反转磁场和。

这两个旋转磁场切割转子导体，并分别在转子导体中产生感应电动势和感应电流 。

该电流与磁场相互作用产生正、反电磁转矩。

正向电磁转矩企图使转子正转；反向电磁转矩企图使转子反转。

这两个转矩叠加起来就是推动电动机转动的合成转矩。

不论是正转磁场还是反转磁场，他们的大小与转差率的关系和三相异步电动机的情况是一样的。

若电动机的转速是， 则对正转磁场而言，转差率为：对反转磁场而言，转差率为：单相异步电动机的T-s 曲线见左图由图可知单相异步电动机的主要特点有： (5) 单相罩极式异步电动机短路环 凸心 定子绕组 转子Φ1 Φ2 路环时在其内感应的电动势短路环内由于感应产生的电动势对应的电流K 的总磁通φ2 φ2ÓëKµÄºÏ³ÉÊÇ通路环的新总磁通φ’2φ2总是滞后于Φ1,气隙中产生移动磁场。

移动的方向总是从未罩住部分转向罩住部分。

这也就电动机的转向 （3）单相电容运转电动机用于300ｍｍ以上电风扇、空调压缩机等的电动机。

单相交流串激电机基本知识培训一、单相交流串激电机的原理单相交流串激电机是一种常见的电动机，它通过交流电源提供电能，实现动力传递。

其原理是利用电流通过电磁绕组形成磁场，从而产生电磁力，驱动电机转动。

交流电源通过转子绕组和定子绕组实现电流的变化，从而产生旋转磁场，使电机得以转动。

二、单相交流串激电机的结构单相交流串激电机的主要结构包括定子、转子、端盖、轴等部分。

定子上安装有绕组，而转子上装有绕组，这些绕组通过电源供给电流，形成磁场。

同时，电机还有轴承、风扇、端盖等辅助结构部分，用于支撑和冷却电机。

三、单相交流串激电机的特点1. 结构简单：单相交流串激电机的结构相对简单，维护和维修较为方便。

2. 起动性能较差：单相交流串激电机起动时需要外部助力，起动性能较差。

3. 负载能力弱：由于其结构和工作原理的限制，单相交流串激电机的负载能力相对较弱。

四、单相交流串激电机的应用领域单相交流串激电机广泛应用于家用电器、小型机械设备、风扇、泵等领域，由于其结构简单、成本适中，易于维护等特点，受到了广泛的应用。

五、单相交流串激电机的维护保养1. 定期检查电机的外观，保持电机的清洁，防止灰尘和水汽进入电机内部；2. 定期检查电机的电气连接，确保电机的接线正常；3. 定期检查电机的轴承和润滑情况，及时添加润滑脂，保证电机的正常运转；4. 定期检查电机的绕组，确保绕组的绝缘情况良好。

六、单相交流串激电机的能效提升方法1. 采用节能电源，选择能效较高的电源；2. 选择高效率的电机，提高电机的工作效率；3. 增加电机的冷却设备，确保电机的工作温度在合适范围内；4. 采用变频器等辅助设备，提高电机的控制精度。

七、单相交流串激电机的故障及排除方法1. 电机启动困难，可查看电源是否正常、电机是否接线正确等；2. 电机噪音大，可能是轴承损伤，需及时更换轴承；3. 电机运行不稳定，可能是由于电源不稳定，需检查电源线路。

八、单相交流串激电机的未来发展方向随着科技的不断进步，单相交流串激电机在结构、材料、控制等方面有了很多的发展和改进，未来可能会更加智能化、高效化和环保化，更好地满足人们对于电动机的需求。

单相电动机原理
单相电动机是一种常见的电动机类型，常用于家用电器、小型机械等应用中。

以下是单相电动机的原理和工作原理的简要介绍：
结构和构成：
单相电动机主要由定子（stator）和转子（rotor）两部分构成。

定子是由绕组和磁铁芯组成，用于产生磁场。

转子是通过电流在定子磁场的作用下旋转，将电能转换为机械能。

工作原理：
单相电动机的工作原理基于旋转磁场的原理。

在单相电动机中，通过物理机械的设计，使得单相电源能够产生旋转磁场。

这是通过在定子绕组中引入两个相位差90度的电流来实现的。

制动起动：
单相电动机通常需要一种启动机制，因为它们需要克服起动时的惯性力矩。

一种常用的启动方式是将起动电流通过添加启动线圈或起动电容来实现。

这样可以提供额外的旋转力矩来帮助启动电动机。

工作原理简述：
单相电动机的工作原理可以概括为以下几个步骤：
当单相电源接通时，电流通过定子绕组，产生一个旋转磁场。

这个旋转磁场作用在转子上，引起转子开始旋转。

通过启动机制提供的额外力矩，帮助电动机克服起动阻力。

一旦电动机启动，电动机将继续旋转，产生机械输出功率。

需要注意的是，由于单相电源的特性，单相电动机的起动和运行相比三相电动机要相对复杂一些。

这就需要在设计和应用中考虑到单相电动机的特殊要求和启动机制。

以上是单相电动机的原理和工作原理的简要介绍。

单相电动机是广泛应用于家庭和小型设备中的一种电动机类型，对于理解其原理和工作方式有助于更好地应用和维护。

如需更深入的了解，请参考相关的电动机技术资料和专业文献。

单相电机概念及应用：单相电机，是指由220V交流单相电源供电而运转的异步电动机。

在生产方面应用的有微型水泵、磨浆机、脱粒机，粉碎机、木工机械、医疗器械等，在生活方面，有电风扇、吹风机、排气扇、洗衣机、电冰箱等，种类较多，但功率较小。

单相电机启动原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。

因此，需要加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的启动电容，使得与主绕组的电流在相位上相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自行启动旋转起来。

它有两个绕组，一般主绕组（运行绕组）线径较大一点，还有一个启动绕组（副绕组），启动绕组串联一个电容器，是它的电压迟后电流90度，这样两组绕组得到不同的磁场，形成了旋转磁场，电动机就转起来了。

电容在电路中产生的作用就是储存电势和电机中的电势形成电势差，然后产生磁力带动电机转动。

单相电机起动方式：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

单相异步电动机的基本知识一、单相电动机的特点及应用利用单相交流电源供电的异步电动机称为单相异步电动机。

与同功率的三相异步电动机相比,单相异步电动机的体积较大,运行性能较差。

因此单相异步电动机一般只制成小型和微型系列,功率由几瓦,几十瓦到儿百瓦,功率在千瓦以上的非常少见。

表3-1,表3 -2列出了此类小功率电动机的性能特点及应用。

二、单相异步电动机的工作原理单相异步电动机定子是单相供电,当定子统组通入正弦交流电时,产生一个随电流波形的变化作同步变化的脉振磁场。

某一瞬间脉振磁场的方向如图3-1中的虚线所示。

这样的脉振磁场,可以分解为大小相等、转速相同但转向相反的两个旋转磁场,通常把逆时针方向旋转的磁场称为正序磁场,把顺时针方向旋转的磁场称为负序磁场.当转子静止不动时,这两个大小相等,、方向相反的磁场在转子上感应出的电流也是大小相等方向相反。

这两个电流和其对应的旋转磁场相互作用而产生的正、负序转矩也大小相等、方向相反,其合成转矩为零,因此,电动机不能启动,当外力推动转子之后,转子电流对定子正、负序旋转磁场的去磁作用不同,而使气隙中的合成磁场成为椭圆旋转磁场,对转子产生异步转矩,使转子继续转动。

为了使单相异步电动机无需外力推动而自行启动,就必须采取一些特别措施,以使电动机启动时能在气隙中形成一个旋转磁场。

由电磁感应原理可知,当两个磁通的空间位置不同、在时间上又有相位差时就会产生旋转磁场,通常使用的方法有两种,这样单相异步电动机就分为分相式电动机和罩式电动机两大类。

三、分相式单相异步电动机1.分相式单相异步电动机的工作特点分相式单相异步电动机是一种结构简单、应用范围较广的单相电动机,可分为电阻分相启动电动机、电容分相启动电动机和电感分相启动电动机,如图3-2、图3-3、图3-4所示。

它们的构造基本相同,所不同的是,为了取得相位移而使用不同分相元件。

电容分相性能虽优,但由于有了启动电容器而增加了成本; 电阻分相的成本低,可采用串入电阻和减小启动绕组的导线截面,使两个绕组的电抗和电阻不同来获得分相效果分相式单相异步电动机的启动绕组与工作绕组在空间上互差90℃角度，由于启动绕组中串有电阻或电容器,当绕组通人单相交流电压时,形成两个绕组磁通的相位差,从而使之产生旋转磁场,电动机开始启动。

单相电机的工作原理单相电机是一种广泛应用于家用电器、车辆、机械等领域的电动机。

它的工作原理是利用交流电流的单相性质，通过电磁感应产生转动力，驱动电机转动。

本文将详细介绍单相电机的工作原理、结构组成、性能特点和应用领域等方面的知识。

一、工作原理单相电机的工作原理基于法拉第电磁感应定律和洛伦兹力定律。

当单相电源接通时，电流在电线中流动，通过电线产生的磁场作用于电机中的线圈，产生感应电动势。

根据法拉第电磁感应定律，感应电动势的大小与线圈的匝数、磁通量变化速度以及线圈的面积等因素有关。

感应电动势会引起电机中的电流流动，根据洛伦兹力定律，电流在磁场中受到的力会使电机转动。

因此，单相电机的转动是通过电磁感应产生的转动力来实现的。

二、结构组成单相电机的结构组成主要包括定子、转子、电容器和端盖等部分。

定子由铁芯和线圈组成，线圈通常绕在铁芯上，铁芯和线圈构成一个不对称的空间结构，使得电机在电流作用下产生旋转力。

转子由铁芯和导体组成，导体通常是铜条或铜管，铁芯和导体构成一个旋转的结构，当电流流过导体时，会在导体内产生磁场，与定子的磁场相互作用产生转动力。

电容器是单相电机中的重要组成部分，它的作用是改变电机的电路特性，提高电机的效率和功率因数。

端盖是单相电机的外壳，起到保护电机内部结构和导线的作用。

三、性能特点单相电机具有以下性能特点：1. 运转稳定：单相电机的转速相对稳定，不会因为负载的变化而产生大幅度的波动。

2. 启动性能差：由于单相电机只有一个电源，启动时需要使用电容器来产生相位差，以产生转动力。

因此，单相电机的启动性能相对较差。

3. 转矩小：单相电机的转矩较小，因此适用于负载较轻的场合。

4. 结构简单：单相电机的结构相对简单，制造成本较低。

5. 应用广泛：单相电机在家用电器、车辆、机械等领域都有广泛应用，是一种非常常见的电动机。

四、应用领域单相电机在家用电器、车辆、机械等领域都有广泛应用。

其中，家用电器领域是单相电机的主要应用领域之一，包括洗衣机、空调、电风扇等家电产品。

单相串励电动机维修知识单相串励电动机的常见故障及其维修综述单相串励电动机的故障与负载、维护及设计制造质量等因素有关。

由于单相串励电动机转速高，这就从材料和工艺等方面给电动机的维修带来一定困难。

因此，单相串励电动机的维修，尽可能按原设计数据进行维修。

单相串励电动机的常见故障、原因及维修方法如下：1、电动机通电后，不转动。

主要原因有：A保险丝熔断，B电源线断路，C定子绕组断路，D电枢绕组损坏，E轴承缺油及转轴生锈，F电刷磨损与换向器接触不良和不到位等。

维修方法：A更换合适的保险丝，B更换电源线，CD修理或更换绕组，E清除铁锈、添加润滑脂，F修理或更换电刷。

2、电动机转速变慢。

主要原因：A电枢绕组局部短路，B电刷严重磨损，C定子绕组短路。

维修方法：A修理或更换绕组，B修理或更换电刷，C修理或更换绕组。

3、电动机温升过高。

主要原因：A空载、过载或超时，B电枢绕组短路，C轴承严重缺油，D电枢与定子相擦。

维修方法：A按使用说明书规定使用，B修理或更换绕组，C 添加润滑脂，D校直转轴或更换轴承。

4、电动机火花大。

主要原因：A电刷与换向器接触不良，B电枢绕组损坏，C更换后的电刷牌号或尺寸不合适，D电刷压力不适当，E换向器表面不光洁、不圆整、有油污，F过载。

维修方法：A修磨电刷或研磨换向器表面，B修理或更换绕组，C更换合适的电刷，D调整电刷压力（0.03-0.05MPa），E清洁或研磨换向器表面，F减载运行。

5、电动机声音异常。

主要原因：A电刷压力过大，B轴承磨损或缺油，C风叶损坏。

维修方法：A调整电刷压力（0.03-0.05MPa），B添加润滑脂或更换轴承，C更换风叶。

单相电机原理图解
单相电机启动原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。

当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。

这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

单相电不能产生旋转磁场。

要使单相电动机能自动旋转起来，可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自行启动旋转起来。

它有两个绕组，一般主绕组线径较大一点，还有一个启动绕组（副绕。

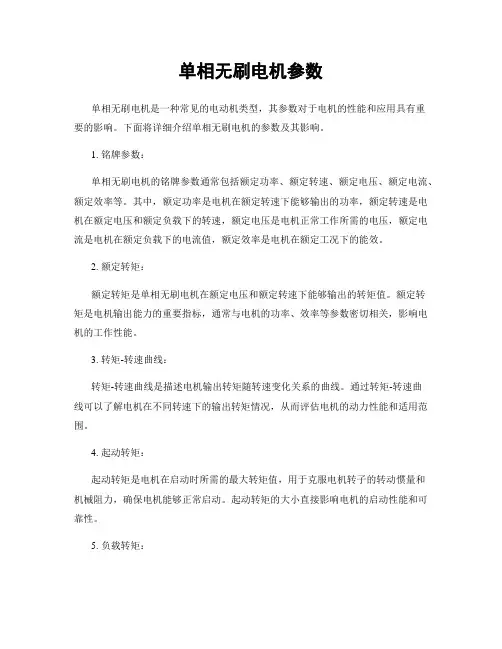

单相无刷电机参数单相无刷电机是一种常见的电动机类型，其参数对于电机的性能和应用具有重要的影响。

下面将详细介绍单相无刷电机的参数及其影响。

1. 铭牌参数：单相无刷电机的铭牌参数通常包括额定功率、额定转速、额定电压、额定电流、额定效率等。

其中，额定功率是电机在额定转速下能够输出的功率，额定转速是电机在额定电压和额定负载下的转速，额定电压是电机正常工作所需的电压，额定电流是电机在额定负载下的电流值，额定效率是电机在额定工况下的能效。

2. 额定转矩：额定转矩是单相无刷电机在额定电压和额定转速下能够输出的转矩值。

额定转矩是电机输出能力的重要指标，通常与电机的功率、效率等参数密切相关，影响电机的工作性能。

3. 转矩-转速曲线：转矩-转速曲线是描述电机输出转矩随转速变化关系的曲线。

通过转矩-转速曲线可以了解电机在不同转速下的输出转矩情况，从而评估电机的动力性能和适用范围。

4. 起动转矩：起动转矩是电机在启动时所需的最大转矩值，用于克服电机转子的转动惯量和机械阻力，确保电机能够正常启动。

起动转矩的大小直接影响电机的启动性能和可靠性。

5. 负载转矩：负载转矩是电机在额定转速下输出的转矩值，通常用于描述电机在正常工作负载下的转矩性能。

负载转矩的大小取决于电机的设计和电机的机械结构，是电机性能的重要指标之一。

6. 驱动方式：单相无刷电机的驱动方式通常包括电子式换向和机械式换向两种。

电子式换向采用电子电路控制电机的转子位置，使电机在转动过程中能够实现无刷换向，提高电机的效率和可靠性。

机械式换向通过机械结构实现电机的换向，但机械式换向会增加电机的摩擦和磨损，影响电机的寿命和性能。

综上所述，单相无刷电机的参数对于电机的性能和应用具有重要的影响，包括额定功率、额定转速、额定电压、额定电流、额定效率、额定转矩、转矩-转速曲线、起动转矩、负载转矩和驱动方式等。

电机的参数应根据实际需求和应用场景进行选择，以确保电机的工作性能和可靠性。
