三相异步电动机两地控制电路
两地控制
在有些生产机械和生产设备中，常两地或两地以上的地点进行操作控制；电路如图所示：
SB1、SB2为停止按钮，SB3、SB4为启动按钮，将SB1、SB2和SB3、BS4分别装在不同的位置就实现了两地控制的目的。

要实现两地进行控制，就应有两组按钮，而且这两组按钮的接线原则是：常开按钮并联，常闭按钮应串联，这一原则也适用于三地或更多地点的控制。

正反转点动、起动控制电路
电路如图所示SB1为停止按钮，SB2为KM1继电器的启动按钮，SB3为KM2继电器的启动按钮，SB4为KM1点动按钮，SB5为KM2的点动按钮。

当按SB2时KM1交流接触器线圈通电，KM1自锁。

KM1主触头闭合，电动机通电连续运转。

当按SB4时，SB4按钮常闭触点断开，切断KM1的自锁。

SB4按钮常开点闭合，点动实现KM1交流接触器的控制， KM2交流接触控制原理同KM1交流接触器相同。

KM1、KM2交流接触器可实现电动机的正反转控制。

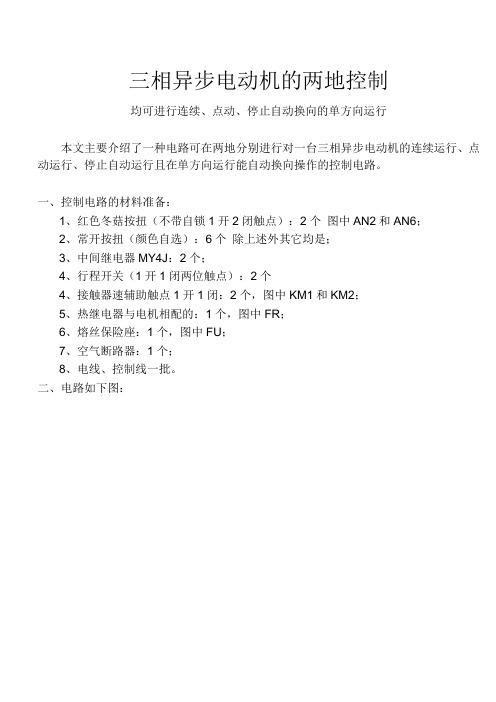

三相异步电动机的两地控制均可进行连续、点动、停止自动换向的单方向运行本文主要介绍了一种电路可在两地分别进行对一台三相异步电动机的连续运行、点动运行、停止自动运行且在单方向运行能自动换向操作的控制电路。

一、控制电路的材料准备：1、红色冬菇按扭（不带自锁1开2闭触点）：2个图中AN2和AN6；2、常开按扭（颜色自选）：6个除上述外其它均是；3、中间继电器MY4J：2个；4、行程开关（1开1闭两位触点）：2个4、接触器速辅助触点1开1闭：2个，图中KM1和KM2；5、热继电器与电机相配的：1个，图中FR；6、熔丝保险座：1个，图中FU；7、空气断路器：1个；8、电线、控制线一批。

二、电路如下图：二、图中配件说明：1、A为本地按扭、B为异地按扭；2、图中红色冬菇按钮AN2或AN6为复用按扭，既可为停止按扭，又可与AN1或AN5组合成为点动控制按扭；3、图中AN3、AN4、AN7、AN8为位置在行程以内的运转方向启动选择；4、QS1为左限位开关、QS2为右限位开关。

三、动作说明：1、向左方向运行：1）、向左方向单向启动模式选择：（当运行方向在左右行程范围内时）操作：按下A处AN3（或Ｂ处AN7）--KA2-2常闭互锁－－QS1－1常闭－－KA1得电由KA1－1自锁－－KA1-３闭合准备KM1；（若先按下AN4或AN8则为向右单方向运行）；当触碰到左右行程开关时，其自动接通向相反方向运行准备；KA1与KA2购成单方向运行选择。

2）、向左方向运行启动：操作：按下A处AN1（或B处AN5）－－AN2与AN6常闭接通－－经KA1－3经KM2－1常闭互锁使KM1接通－－电机向左方向QS1－1常闭位置运行；3）、向左方向运行自动停止：当左行程开关QS1－1由常闭分开时－－继电器KA1 失电－－KM1分开，电机向左运行停止（同时由于QS1－2的常开点闭合－－QS2常闭点闭合－－KA1－2常闭互锁－－继电器KA2得电且由KA2－1自锁－－KA2－3闭合准备KM2向右运行）；4）、运行中的停止：随时压下A处或B处的AN2和AN6，接触器KM1或KM2均失电，电机停止运行；5）、电机的单方向点动：在1）的情形下，若为左运行模式，先压住A处AN2后点压AN1则电机向左作寸动运行，至到QS1行程开关动作时，才换向运行；因先压下AN2或AN6不松，电路将常闭点分开使得KM1－2和KM2－2自锁电路断开不能自锁，故作为点动切换；当在A处先松开AN2后，线路则自锁持续运行至到QS1行程开关动作时才换向运行，同理在B处压AN6和AN5结果是相同的。

典型电气控制设备专项训练1、实验目的三相异步电动机的两地控制与正反转控制2、实验原理两地控制：正反转控制3、实际接线图两地控制正反转控制：4、元件布置图两地控制：正反转控制：5、实现过程两地控制：起动：合上电源刀开关QS，引入三相电源。

在甲地按下甲地起动按钮SB甲，线圈KM得电，KM的辅助常开触点闭合，KM的主触点闭合，电动机M运转。

在乙地按下乙地起动按钮SB乙，线圈KM得电，KM的辅助常开触点闭合，KM的主触点闭合，电动机M运转。

停止：按下甲地停止按钮SB甲，线圈KM失电，KM的主触点断开，KM的辅助常开触点断开，电动机M停转。

正反转控制：起动：合上电源刀开关QS，引入三相电源。

按下起动按钮SB1，线圈KM1得电，KM1的辅助常开触点闭合，KM1的主触点闭合，电动机M正转。

按下起动按钮SB2，线圈KM2得电，KM2的辅助常开触点闭合，KM2的主触点闭合，电动机M反转。

停止：按下停止按钮SB3，线圈KM1、KM2均会失电，KM1、KM2的主触点和辅助常开触点断开，不论电动机M处于哪种运行状态均会停转。

互锁：防止KM1、KM2的主触点同时闭合造成电源短路。

6、存在的问题与解决方法两地控制：这个实验中用到了四个非自锁开关，实际应用中常将绿色按钮作为常闭，红色按钮作为常开，当我们接线时，由于绿色开关经常作为常闭使用导致接线口的螺丝松了，拧不上去，我们最后选用了红色按钮作为常闭绿色按钮作为常开。

正反转控制：该实验需要两个接触器的常闭辅助触点进行互锁，常开触点进行自锁。

因此该实验的完成使得我们对于接触器的每个接线柱的作用有了更为深刻的理解，在上边实验的基础上我们重新连接了辅助电路然后在主电路的接触器主触点上并联了另外一个接触器的主触点，其中需要将出口线中的两根互换位置达到反转效果。

7、提高部分模拟工厂中装料小车的控制部分L1L2L3QS FU FRFR。

电动机三种最基本（单控、两地控制、点动控制）接线1 、单控：1.1 控制原理图：1、三相异步电动机自锁起停控制的主回路参考原理图如图 1.1(a)所示。

2、三相异步电动机自锁起停控制的控制回路参考原理图如图1.1(b)所示。

QS1 FU KM FR L NFRM（a)主回路原理图（b)控制回路原理图图1.1 三相异步电动机自锁控制电路参考原理图1.2 工作原理：1、继电－接触控制在各类生产机械中获得了广泛的应用，凡是需要进行前后、上下、左右、进退等运动的生产机械，均采用传统的典型的正、反转继电－接触控制。

交流电动机继电－接触控制电路的主要设备是交流接触器，其主要构造为：（1）电磁系统－铁心、吸引线圈和短路环。

（2）触头系统－主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类。

（3）消弧系统－在切断大电流的触头上装有灭弧罩，以迅速切断电弧。

（4）接线端子，反作用弹簧。

2、在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制，要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”，使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成三相电源的短路事故，通常在具有正反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁控制环节。

3、控制按钮通常用以短时通、断小电流的控制回路，以实现近、远距离控制电动机等执行部件的起、停或正、反转控制。

按钮是专供人工操作使用。

对于复合按钮，其触点的动作规律是：当按下时，其动断触头先断，动合触头后合；当松手时，则动合触头先断，动断触头后合。

4、在电动机运行过程中，应对可能出现的故障进行保护。

电动机两地控制电路原理图
为了操作方便，一台设备有几个操纵盘或按钮站，各处都可以进行操作控制。

要实现多地点控制则在控制线路中将启动按钮并联使用，而将停止按钮串联使用。

上图是以两地点控制为例分析电动机多地点控制线路。

两地启动按钮SB12、SB22并联，两地停止按钮SB11、SB21串联。

操作过程如下：
一、电动机起动；
1、合上空气开关QF接通三相电源。

2、按下启动按钮SB12或SB22（以操作方便为原则）交流接触器KM线圈通电吸合，主触头闭合，电动机运行。

同时KM辅助常开触点自锁。

二、电动机停止；
1、按下停止按钮SB11或SB21（以方便操作为原则）接触器KM线圈失电，KM的触点全部释放，电动机停止。

三、电动机的过载保护由热继电器FR完成。

电动机两地控制接线示意图。
