曝气生物滤池设计计算详解北极星水处理网讯:污水处理，作为环境保护的重要组成部分，目前众多污水处理工艺相结合而统一进行处理污水，本文将为详解曝气生物滤池设计计算，以便大家进行详细了解。
一、设计条件1、进水水质情况Q=12000m³/dCO D≤60mg/LBOD5≤30mg/L总氮TN≤50mg/L(氨氮+亚硝酸盐氮+硝酸盐氮+有机氮)总凯式氮KN≤40mg/L(氨氮+有机氮)亚硝酸盐氮、硝酸盐氮：10 mg/L氨氮25 mg/L有机氮15 mg/L2、采用硝化、反硝化生物脱氮工艺时，技术要求采用硝化、反硝化生物脱氮工艺时，要求BOD5:TN>4，当污水中碳源不足时，需要额外补充。
碳源可采用甲醇、乙酸等碳源。
投加甲醇作为反硝化碳源时，每1mg硝态氮需投加甲醇的量可按3mg计。
二、工艺流程外加碳源前置反硝化生物滤池脱氮工艺三、设计计算1、反硝化生物滤池(DN池)计算(1)按反硝化容积负荷法计算A=W/H0W=Q*▽CN/(1000*qTN)式中：A--滤池总面积(㎡)W--滤料总体积(m³)H0---滤料装填高度(m)▽CN--反硝化滤池进、出水硝酸盐氮浓度差值(mg/L)Q—设计污水流量(m³/d)qTN—反硝化容积负荷(KgNO3--N)/m³.d①进水硝酸氮浓度取最大值：50mg/L,出水取最小5mg/L,则▽CN为45mg/L②反硝化容积负荷qTN=0.8 KgNO3--N/(m³.d)，规范取值范围为(0.8 -1.2)KgNO3--N/(m³.d)③滤料总体积：W=Q*▽CN/(1000*qTN)=12000*45/(1000*0.8)=675m³④滤料装填高度：H0=3.5m，规范取值范围为(2.5m-4.5m)⑤滤池总面积：A=W/H0=675/3.5=193㎡⑥滤池数量n=2座⑦单池面积：W0=A/2=193/2=96.5㎡(单池面积<100㎡)，符合规范要求。
曝气池设计标准曝气池是水处理工程中常见的一种污水处理设备，用于在生物处理过程中提供氧气，促进细菌的生长和代谢，从而加速有机物质的降解。
曝气池的设计标准对于保障污水处理效果、节约能源、延长设备使用寿命具有重要意义。
下面就曝气池设计标准进行详细介绍：一、曝气池设计标准概述1. 设计依据：曝气池的设计应符合国家相关的环保标准和污水处理工艺要求，以及生产单位的工艺流程和排放标准。
2. 设计参数：曝气池的设计应根据处理水量、水质和污水特性等因素进行综合考虑和计算，确定曝气池的尺寸、容积、气水比等重要参数。
3. 设计原则：曝气池的设计应遵循合理节能、操作维护便利、生物降解效果显著、除臭净化等原则进行设计。
二、曝气池设计标准的内容1. 尺寸和容积：曝气池的尺寸和容积应根据处理水量、曝气需氧量（AOR）、气水比、居住时间等因素进行合理计算和确定。
2. 曝气系统：曝气系统的设计应符合处理水量和水质情况，选用适当的曝气器类型和规格，保证充分的氧气传递和混合。
3. 污泥搅拌：曝气池一般需要进行周期性的污泥搅拌以促进氧气传递和混合，设计时应考虑搅拌设备的布置和功率大小。
4. 气水混合：设计时需要注意气水混合的均匀性和效率，通过合理设置曝气器布置和气孔形式等来提高气水传质效率。
5. 污水分布：曝气池内的污水分布应均匀，设计时需要设置合理的进水和出水方式，避免死水区和渠流不畅的问题。
6. 氧气传质：为了提高氧气传质效率，曝气池的设计应采用适当的气水混合方式，避免气泡过大或者堆积区域的出现。
7. 污水处理效果：曝气池的设计应以提高污水处理效果为目标，保证生物降解效率高、COD和氨氮去除率较高。
8. 操作维护和安全性：曝气池的设计应考虑操作维护便利性和设备安全性，保证设备长期稳定运行。
三、曝气池设计标准的确认和验收1. 设计确认：曝气池的设计方案应经过设计单位的审核确认，以及有关主管部门的审批确认，才能进行实施。
2. 设备采购：曝气池的设备采购应符合国家相关标准和质量要求，确保设备的可靠性和耐用性。

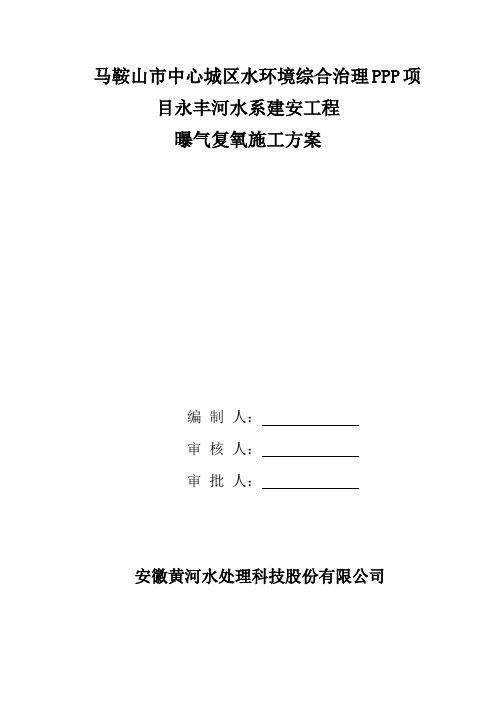

马鞍山市中心城区水环境综合治理PPP项目永丰河水系建安工程曝气复氧施工方案编制人：审核人：审批人：安徽黄河水处理科技股份有限公司目录第一章、编制依据及工程概况 (3)第二章、施工安排 (4)第三章、施工进度计划 (5)第四章、施工准备 (5)第五章、投入本工程的机械设备及劳动力配备计划 (6)第六章、施工方法 (7)第七章、施工注意事项 (11)第八章、雨季施工措施 (11)第九章、高温应急措施 (11)第十章、质量保证措施 (12)附表、施工进度计划表 (14)第一章编制依据及工程概况一、编制依据1、《马鞍山市中心城区水环境综合治理PPP项目永丰河水生态专业施工图》。
2、现场实际勘察收集的资料。
3、图纸会审记录、设计变更等相关资料。
二、工艺原理复氧技术主要指向水体中充入空气或氧气加速水体复氧过程以提高水体溶解氧水平，恢复和增强水体中好氧微生物的活力，使水体中的污染物质得以净化。
三、工程概况永丰河主河道全长5184米，曝气工程范围为桩号K0+000至K4+450段，总工期为92天。
曝气治理形式分为纳米管微孔曝气及曝气盘曝气，K0+000-K4+450段河道两侧使用纳米管微孔曝气，在K0+000-K1+150段河道中间增设曝气盘曝气。
方案将曝气分为五段施工，第一段为K0+000至K1+150段，第二段为K1+150至桩号K2+350段，第三段为桩号K2+350段至K3+150段，第四段为K3+150段至K3+900段，第五段为K3+900至K4+450段。
第二章施工安排一、总体施工目标（一）、工期目标工期92天，力争提前完成。
计划2018年6月26日开工，2018年9月25日完工，曝气工程施工需在清淤施工完成后进行，具体安排详见施工总进度计划表。
（二）、质量目标1、工程质量符合设计及国家颁布的现行有关施工与验收规范的要求，达到合格等级。
2、分项工程合格率达到100%，优良率达到90%；其中关键分项工程优良率达100%，单位工程达到优良等级。
有机肥发酵池曝气设计规范概述有机肥发酵池曝气是一种技术，用于改善有机肥发酵池的污染物去除效率，提高水质，减少污染物的排放。
有机肥发酵池曝气设计规范提供了一种有效的方法，用于确定有机肥发酵池曝气的设计要求，以保证有机肥发酵池曝气的有效性和安全性。
一、曝气系统的设计1. 曝气系统的设计应考虑有机肥发酵池的大小、结构、污染物的类型和浓度等因素，以确保有机肥发酵池曝气系统的有效性和安全性。
2. 曝气系统的安装应考虑有机肥发酵池的位置、结构、水质等因素，以确保有机肥发酵池曝气系统的有效性和安全性。
3. 曝气系统的控制应考虑有机肥发酵池的污染物浓度、温度、湿度等因素，以确保有机肥发酵池曝气系统的有效性和安全性。
二、曝气设备的选择1. 曝气设备的选择应根据有机肥发酵池的污染物浓度、温度、湿度等因素，选择合适的曝气设备，以确保有机肥发酵池曝气系统的有效性和安全性。
2. 曝气设备的安装应考虑有机肥发酵池的污染物浓度、温度、湿度等因素，并应符合相关技术规范，以确保有机肥发酵池曝气系统的有效性和安全性。
三、曝气系统的运行1. 曝气系统的运行应根据有机肥发酵池的污染物浓度、温度、湿度等因素，确定曝气系统的运行参数，以确保有机肥发酵池曝气系统的有效性和安全性。
2. 曝气系统的维护应定期检查曝气设备的运行情况，并及时维护和修理，以确保有机肥发酵池曝气系统的有效性和安全性。
四、安全措施1. 应设置曝气系统的安全防护装置，如气体检测器，以确保有机肥发酵池曝气系统的安全性。
2. 应定期对曝气系统进行安全检查，以确保有机肥发酵池曝气系统的安全性。
结论有机肥发酵池曝气设计规范是一种有效的方法，用于确定有机肥发酵池曝气的设计要求，以保证有机肥发酵池曝气的有效性和安全性。
XX建设标准化协会标准鼓风曝气系统设计规程Design standard of aeration blowing systemCECS 97 : 97主编单位：XX建筑工程学院审查单位：XX建设标准化协会工业给水排水委员会批准日期：1997年12月30日前言现标准《鼓风曝气系统设计规程》CECS 97 ：97为XX建设标准化协会标准，推荐给有关单位使用。
在使用过程中，请将意见及有关资料寄交XX和平街北口中国XX工程公司XX建设标准化协会工业给水排水委员会（邮编：100029），以便修订时参考。
本规程主编单位：XX建筑工程学院主要起草人：XX、XXXX建设标准化协会1997年12月30日1 总则1.0.1 为使生物处理曝气系统设计满足工程建设需要，特制定本规程。
1.0.2 本规程包括曝气器、供风管道、风机的选型及机房设计。
1.0.3 本规程适用于新建、扩建、改建的城市污水处理工程或工业污水处理工程中的生物处理鼓风曝气系统的设计计算。
1.0.4 鼓风曝气系统设计除按本规程执行外，尚应符合现行有关的国家标准的规定。
2 术语2.0.1 曝气器aerator用于水中充氧兼搅拌的基本器具或设备。
2.0.2 微孔曝气器fine bubble aerator空气通过多孔介质，在水中产生气泡直径小于3mm的高效曝气器。
2.0.3 中大气泡曝气器middle and large air bubble aerator空气通过曝气器在水中产生气泡直径大于3mm以上的曝气器。
2.0.4 可张中、微孔曝气器openable middle and fine bubble aerator空气通过具有弹性材质的微孔曝气器或软管时，其上孔缝张开，停止供气时孔缝闭合的一种曝气器。
2.0.5 双环伞型曝气器double rings umbrella aerator一种具有双环类似伞状的，在水中产生中大气泡的曝气器。
2.0.6 曝气器标准状态充氧性能oxygenc transfer performance指单个曝气器在大气压力为0.1Mpa、水温为20℃时，对清水的充氧性能。
XX建设标准化协会标准鼓风曝气系统设计规程Design standard of aeration blowing systemCECS 97 : 97主编单位：XX建筑工程学院审查单位：XX建设标准化协会工业给水排水委员会批准日期：1997年12月30日前言现标准《鼓风曝气系统设计规程》CECS 97 ：97为XX建设标准化协会标准，推荐给有关单位使用。
在使用过程中，请将意见及有关资料寄交XX和平街北口中国XX工程公司XX建设标准化协会工业给水排水委员会（邮编：100029），以便修订时参考。
本规程主编单位：XX建筑工程学院主要起草人：XX、XXXX建设标准化协会1997年12月30日1 总则1.0.1 为使生物处理曝气系统设计满足工程建设需要，特制定本规程。
1.0.2 本规程包括曝气器、供风管道、风机的选型及机房设计。
1.0.3 本规程适用于新建、扩建、改建的城市污水处理工程或工业污水处理工程中的生物处理鼓风曝气系统的设计计算。
1.0.4 鼓风曝气系统设计除按本规程执行外，尚应符合现行有关的国家标准的规定。
2 术语2.0.1 曝气器aerator用于水中充氧兼搅拌的基本器具或设备。
2.0.2 微孔曝气器fine bubble aerator空气通过多孔介质，在水中产生气泡直径小于3mm的高效曝气器。
2.0.3 中大气泡曝气器middle and large air bubble aerator空气通过曝气器在水中产生气泡直径大于3mm以上的曝气器。
2.0.4 可张中、微孔曝气器openable middle and fine bubble aerator空气通过具有弹性材质的微孔曝气器或软管时，其上孔缝张开，停止供气时孔缝闭合的一种曝气器。
2.0.5 双环伞型曝气器double rings umbrella aerator一种具有双环类似伞状的，在水中产生中大气泡的曝气器。
2.0.6 曝气器标准状态充氧性能oxygenc transfer performance指单个曝气器在大气压力为0.1Mpa、水温为20℃时，对清水的充氧性能。
XX建设标准化协会标准鼓风曝气系统设计规程Design standard of aeration blowing systemCECS 97 : 97主编单位：XX 建筑工程学院审查单位：XX建设标准化协会工业给水排水委员会批准日期：1997 年12 月30 日前言现标准《鼓风曝气系统设计规程》CECS 97：97 为XX建设标准化协会标准，推荐给有关单位使用。
在使用过程中，请将意见及有关资料寄交XX和平街北口中国XX工程公司XX建设标准化协会工业给水排水委员会（邮编：100029），以便修订时参考。
本规程主编单位：XX建筑工程学院主要起草人：XX、XXXX建设标准化协会1997 年12 月30 日1 总则1.0.1 为使生物处理曝气系统设计满足工程建设需要，特制定本规程。
1.0.2 本规程包括曝气器、供风管道、风机的选型及机房设计。
1.0.3 本规程适用于新建、扩建、改建的城市污水处理工程或工业污水处理工程中的生物处理鼓风曝气系统的设计计算。
1.0.4 鼓风曝气系统设计除按本规程执行外，尚应符合现行有关的国家标准的规定。
2 术语2.0.1 曝气器aerator用于水中充氧兼搅拌的基本器具或设备。
2.0.2 微孔曝气器fine bubble aerator空气通过多孔介质，在水中产生气泡直径小于3mm的高效曝气器。
2.0.3 中大气泡曝气器middle and large air bubble aerator空气通过曝气器在水中产生气泡直径大于3mm以上的曝气器。
2.0.4 可张中、微孔曝气器openable middle and fine bubble aerator空气通过具有弹性材质的微孔曝气器或软管时，其上孔缝张开，停止供气时孔缝闭合的一种曝气器。
2.0.5 双环伞型曝气器double rings umbrella aerator一种具有双环类似伞状的，在水中产生中大气泡的曝气器。
2.0.6 曝气器标准状态充氧性能oxygenc transfer performance指单个曝气器在大气压力为、水温为20℃时，对清水的充氧性能。
XX建设标准化协会标准鼓风曝气系统设计规程DesignstandardofaerationblowingsystemCECS97:97主编单位：XX建筑工程学院审查单位：XX建设标准化协会工业给水排水委员会批准日期：1997年12月30日前言现标准《鼓风曝气系统设计规程》CECS97：97为XX建设标准化协会标准，推荐给有关单位使用。
在使用过程中，请将意见及有关资料寄交XX和平街北口中国XX工程公司XX建设标准化协会工业给水排水委员会（邮编：100029），以便修订时参考。
本规程主编单位：XX建筑工程学院主要起草人：XX、XXXX建设标准化协会1997年12月30日1总则1.0.1为使生物处理曝气系统设计满足工程建设需要，特制定本规程。
1.0.2本规程包括曝气器、供风管道、风机的选型及机房设计。
1.0.3本规程适用于新建、扩建、改建的城市污水处理工程或工业污水处理工程中的生物处理鼓风曝气系统的设计计算。
1.0.4鼓风曝气系统设计除按本规程执行外，尚应符合现行有关的国家标准的规定。
2术语2.0.1曝气器aerator用于水中充氧兼搅拌的基本器具或设备。
2.0.2微孔曝气器finebubbleaerator空气通过多孔介质，在水中产生气泡直径小于3mm的高效曝气器。
2.0.3中大气泡曝气器middleandlargeairbubbleaerator空气通过曝气器在水中产生气泡直径大于3mm以上的曝气器。
2.0.4可张中、微孔曝气器openablemiddleandfinebubbleaerator空气通过具有弹性材质的微孔曝气器或软管时，其上孔缝张开，停止供气时孔缝闭合的一种曝气器。
2.0.5双环伞型曝气器doubleringsumbrellaaerator一种具有双环类似伞状的，在水中产生中大气泡的曝气器。
2.0.6曝气器标准状态充氧性能oxygenctransferperformance指单个曝气器在大气压力为0.1Mpa、水温为20℃时，对清水的充氧性能。
2.0.7鼓风曝气系统aerationblowingsystem指由风机、管路、曝气器、除尘器为主组成的系统。
3鼓风曝气器3.1一般规定3.1.1根据污水性质、环境要求、管理水平、经济核算，工程设计中可选用鼓风曝气、机械表面曝气、射流曝气等方式，一般宜选用鼓风曝气式。
3.1.2选用鼓风曝气系统时曝气器应符合下列要求：1、在某一特定曝气条件下，既能满足曝气池污水需氧要求，又能达到混合搅拌，池内无沉淀的要求；2、曝气器既要有较高充氧性能，又应有较强混合搅拌能力。
同时还应有不易堵塞、耐腐蚀、坚固、布气均匀、操作管理及维修简便，成本低、阻力小和寿命长等性能；3、选用曝气器所组成的鼓风曝气系统，从整体上应具有节约能量、组成简单、安装及维修管理方便，易于排除故障等优点。
3.1.3鼓风曝气器分为微孔曝气器及中大气泡曝气器。
大、中型城市污水处理厂宜选用微孔曝气器，接触曝气器氧化法宜选用中大气泡曝气器。
3.1.4工程中选用的曝气器，应有该曝气器在不同服务面积、不同风量、不同曝气水深时标准状态下的充氧性能曲线及底部流速曲线。
3.1.5鼓风曝气器可满池布置，也可在池侧布置。
推流式曝气池的曝气器宜沿池长方向渐减布置。
3.2微孔曝气器3.2.1工程中常用微孔曝气器有：1、可张中、微孔曝气器；2、平板式微孔曝气器；3、钟罩式微孔曝气器；4、聚乙烯棒状微孔曝气器。
3.2.23.2.4在不连续曝气的污水生物处理中，当使用微孔曝气器时，应采用可张中、微孔曝气器。
3.3中大气泡曝气器3.3.1工程中常用的中大气泡曝气器有：1、双环伞型曝气器；2、穿孔散流曝气器；3、网状膜中微孔曝气器；4、固定螺旋曝气器；5、动态曝气器；6、盆型曝气器；7、穿孔管曝气器。
3.3.2双环伞型曝气器技术性能应符合《双环伞型曝气器》CJ/T3015.3-95的要求，其充氧性能见附录A.0.3，选用中大气泡曝气器时，宜选用双伞型曝气器。
3.3.3选用固定螺旋曝气器时，曝气池水深不宜小于4.0m ，曝气池底部流速不宜小于0.5m/s 。
3.3.4选用盆型曝气器时，曝气器启动阻力约为0.01Mpa ，运行阻力约为0.005Mpa 。
3.3.5选用穿孔管曝气器时，应根据污水性能确定孔径。
一般宜为3-10mm 。
3.4曝气器数量计算3.4.1曝气池容积计算曝气池容积可按下列方法之一计算： 1、按室外排水设计规范公式计算详见《室外排水设计规范》GBJ14-87第6.6.22、按下述公式计算1） 污泥负荷F W =K ·L e （3.4.1-1）2） 曝气池容积ww e i N F L L Q V ⋅⋅-⋅⋅=1000)(24（3.4.1-2） 式中F W –曝气池的五日生物需氧量污泥负荷（kgBOD 5/kgMLSS·d ）；K--BOD 5降解常数由试验确定（l/d ）；L e –曝气池出水五日生物需氧量（mg/L ）；Q--曝气池的设计流量（m 3/h ）；L i --曝气池进水五日生物需氧量（mg/L ）；V--曝气池的容积（m 3）；N W –曝气池内混合液悬浮固体平均浓度（g/l ）。
3.4.2曝气池面积按下式计算HV F =（3.4.2-1） 式中F –曝气池面积（m 2）；H –曝气池水深（h ）；V –由3.4.1算得的曝气池容积（m 3）。
3.4.3曝气池污水需氧量应按下列方法之一计算：1、按室外排水设计规范公式计算2、按下述公式计算O 2=24·Q ·（L i -L e ）·a ’+V ·N W ·b ’（3.4.3-1）式中O 2–曝气池污水需氧量（kgO2/d ）；a ’--BOD5降解需氧量(kgO2/kgBOD5)；b ’--活性污泥内源呼吸耗氧量（kgO2/kgMLSS ·d ）；a’、b’3.4.4曝气池标准状态下污水需氧量按下式计算)(024.1)(20202t T s T s c C C P C O O -⋅⋅⋅⋅⋅⋅=-ρβα（3.4.4-1）式中O C –标准状态下曝气池污水需氧量（kgO 2/d ）；O 2–由3.4.3算得的曝气池污水需氧量（kgO 2/d ）；C S20--20 C 蒸馏水饱和溶解氧值9.17〈mgO 2/L 〉；α–曝气设备在污水与清水中氧总转移系数之比值；β–污水与清水中饱和溶解氧浓度之比值；α、β1.024—温度修正系数；T –曝气池内水温，应按夏季温度考虑（ C ）；C S （T ）--水温T C 时蒸馏水中饱和溶解氧值（mgO 2/L 〉；Ct –曝气池正常运行中应维持的溶解氧浓度值（mgO 2/L 〉；ρ–不同地区气压修正系数 PaPa 510013.1)⨯=所在地区实际气压（ρ（3.4.4-2） P –压力修正系数，按下式计算42206.0t b O P P +=（3.4.4-3） 式中P b –空气释放点处绝对压力，按下式计算100H P P a b +=（Mpa ）；（3.4.4-4） 式中P a –当地大气压力（Mpa ）；H –曝气池空气释放点距水面高度（m ）；O t –空气逸出池面时气体中氧的百分数，按下式计算。
)1(2179100)1(21εε-⋅+⋅-⋅=t O （3.4.4-5） 式中ε–曝气池氧的利用率，以%计。
（由附录A.0.13.4.5风机总供风量按下式计算ε⋅=28.0c O Q （3.4.5-1） 式中Q –风机总供风量（m 3/d ）；0.28–标准状态（0.1Mpa ，20 C ）下每立方米空气中含氧量（kgO 2/m 3）；O c 、ε—见3.4.4。
曝气器所需数量，应从供氧、服务面积两方面计算。
1、 按供氧能力计算曝气器数量cc c q O h ⋅=24（3.4.6-1） 式中h 1—按供氧能力所需曝气器个数（个）；O c –由式（3.4.4-1）所得曝气器污水标准状态下生物处理需氧量（kgO 2/d ）；q c –曝气器标准状态下，与曝气器工作条件接近时的供氧能力（kgO 2/h ·个）;(见附录A.0.12、 按服务面积计算曝气器数量fF h 2（3.4.7-1） 式中h 2–按服务面积所需曝气器个数（个）；F –由式（3.4.2-1）所得曝气器面积（m 2）；f –单个曝气器服务面积（m 2）；(见附录A.0.1当算得h1与h2二者相差较大时，应经调整f 或qc 重复上述计算，直至二者接近时为止。
3.5曝气搅拌能力验算 3.5.1为满足曝气池混合搅拌需要，曝气还应符合下列条件之一：1、污水生物处理供风量立方米污水还不应小于3m 3；2、曝气池底部水流速不应小于0.25m/s 。
4 供风管道及计算4.1供风管道一般规定4.1.1供风管道系指风机出口至曝气器的管道。
设计中应尽可能减小管道局部阻力损失，并使各曝气器处压力相等或接近。
4.1.2大中型处理厂曝气池供风总干管应从鼓风机房引出两条供气管或采用环状布置、或总干管上设气体分配罐，一组池设置一供风干管。
4.1.3供风管路宜采用钢管，并应考虑温度补偿措施和管道防腐处理。
4.1.4供风干管上应设置适量的伸缩节和固定支架。
4.1.5供风管道应在最低点设置排除水份或油份的放泄口。
4.1.6供风管道应设置排入大气的放风口，并应采取消声措施。
4.1.7供风支、干管上应装有真空破坏阀，立管管顶应高出水面0.5m 以上，管路上所装阀门应设在水面之上。
4.2微孔曝气器供风管路4.2.1水面以上供风干、支管可采用UPVC-FRP 复合管（加强聚氯乙烯+2mm 玻璃布）或FRP 管、钢管。
水下供风支管也可采用加强聚氯乙烯UPVC 管。
4.2.2供风管道为钢管时，必须对管道内进行严格防腐处理，管道外也宜做防腐处理。
管内防腐可采用厚δ=150μ的铝合金热喷涂或其它方法。
4.2.3布气支管允许水平高度误差值±10mm 。
4.2.4微孔曝气器底盘与布气支管连接后，底盘平面与管轴线水平误差不应大于5mm 。
4.2.55mm ，两曝气池之间的曝气器盘面标高，最大误差不应大于10mm 或按设计要求。
4.2.6供风支管的间距应通过计算确定，但不宜小于0.5m 。
4.2.7为便于检修和更换曝气头，也可采用可提式微孔曝气器装置。
4.2.8曝气支管末端应有排除气、水混合物之立管，管端伸出水面，管径不宜小于5mm ，支管与立管连接处孔洞直径以3-5mm 为宜，管上设有阀门。
4.2.9微孔曝气器的固定支架，应有足够的锚固力，与池底板进行锚固应考虑所受浮力。
微孔曝气器安装前，应将供风干管、支管等所有管道吹扫干净。
可张中、微孔曝气软管的安装，应按《污水处理用可张中、微孔曝气器》CJ/T3415.4-96规定和产品技术要求进行。
