举例说明轴结构设计的要点

设计轴的结构时，应使轴的结构形状便于加工、装配、测量和维修。

（1）在同一轴上直径相差不大的轴段上的键槽应尽可能采用同一规格的键槽截面尺寸，并应分布在同一加工直线上。

（2）轴上退刀槽，轴上键宽尽量采用同等宽，以减少刀具数量。

（3）同一轴上的倒角、R圆弧半径也尽量一致。

（4）对于需要磨削的轴段，应留有砂轮越程槽（见GB/T6403.5-1986）；对于需要切削螺纹的轴段，应留有螺纹退刀槽（见GB/T3-1997）。

阶梯型轴，用砂轮磨削小直径的根部，该直径尺寸很难保证。

为此在轴的根部需要车出越程槽，使砂轮有越程尺寸，保证轴的根部尺寸符合图样要求。

在有砂轮越程槽的轴与孔零件进行装配时，还可避免装配零件的根部产生干涉。

砂轮越程槽的形状、尺寸直接影响轴的强度和应力，一般应按标准设计。

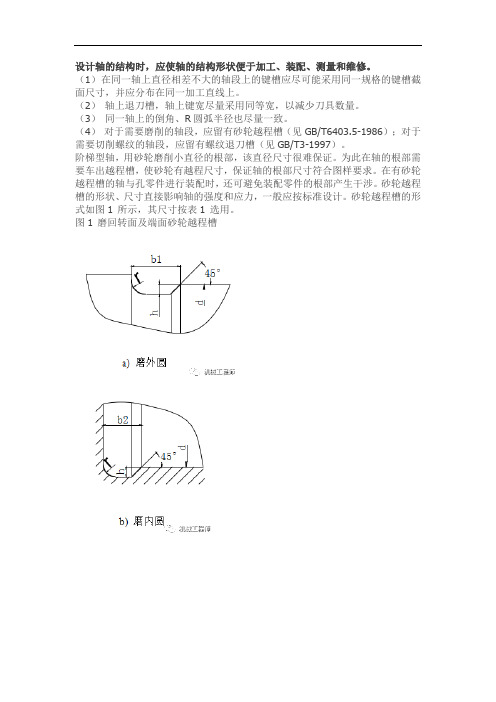

砂轮越程槽的形式如图1 所示，其尺寸按表1 选用。

图1 磨回转面及端面砂轮越程槽表1 磨回转面及端面砂轮越程槽(mm)注:1.越程槽内两直线相交处,不允许产生尖角。

2.越程槽深度h与圆弧半径r，应满足r≤3h3. 磨削具有数个直径的工件时,可使用同一规格的越程槽4. 直径d 值大的零件,允许选择小规格的砂轮越程槽.5. 砂轮越程槽的尺寸公差和表面粗糙度根据该零件的结构、性能决定。

轴上螺纹的收尾、肩距、退刀槽、倒角也应按标准设计。

轴上普通螺纹的收尾、肩距、退刀槽、倒角如图2、表2 所示。

图2 普通外螺纹表2 普通外螺纹(mm)注：1、外螺纹倒角和退刀槽过渡角一般按450，也可按600 或300。

当螺纹按600 或300 倒角时，倒角深度约等于螺纹深度。

2、肩距a 是螺纹收尾L 加螺纹空白的总长。

设计时应优先考虑一般肩距尺寸，短的肩距只在结构需要时采用。

3、细牙螺纹按本表螺距P 选用。

（5）为便于轴上零件的装配，轴端应加工成450（或300、600）倒角；轴上过盈配合部分的装入端常加工出半锥100的导向锥面。

（6）轴的配合直径应按GB/T2822-2005 圆整为标准值。

轴的结构设计要点学习轴的结构设计这么久，今天来说说关键要点。

首先呢，我理解轴的结构设计要考虑它承受的载荷类型。

就像是咱们盖房子，如果是盖那种小平房，可能屋顶的重量对于墙的压力就比较小，比较好设计；但要是盖高楼大厦，就要考虑承受很重的重量、风力等等。

对于轴来说，如果是只受扭矩的轴，像汽车里光负责传递动力的那部分轴，设计就相对简单些。

可要是个既受弯矩又受扭矩的轴，比如车床的主轴，那就复杂多啦。

轴的材料选择很重要。

我总结了一下，要综合考虑强度、韧性和成本这些因素。

你比如说，45号钢比较常用，强度还行，价格也比较亲民；要是要求特别高的强度又不差钱，那就可以选择合金钢。

我之前就很困惑，为啥不能都用便宜的材料呢？后来才明白，不同的使用环境对轴的要求不一样。

要是在一些高负荷、高精度的设备里头，便宜材料可能满足不了要求，容易出问题呀。

还有啊，轴的直径设计是个要点。

这可不能瞎定，得根据它承担的力量来算。

对了，计算这个力的时候一定要准确，我以前就忽略了一些小部分的力，结果算出来的直径就不对，还好后来发现了。

这就好比咱们估算买东西的钱，还差个零头没算进去，咋算都对不上账。

确定轴的直径，有很多公式可以用，这个在机械设计手册上都能查到，那可是个好东西，里面有很多详细的例子。

轴上键槽的设计也不能小看。

键槽是用来连接其他零件的，它的尺寸、位置能影响到整个轴系的传动性能。

我理解键槽要是开得不合适，就像鞋不合脚，跑起来肯定不舒服。

比如说，键槽开太深了，可能会削弱轴的强度；要是位置偏了，和配合的零件就难以正确装配。

再说轴颈的设计吧，这部分跟轴承配合。

它的表面粗糙度、尺寸公差都得考虑好。

我就想啊，这就跟找对象一样讲究配对，要是轴颈的尺寸公差、表面质量不符合轴承的要求，那可就没法好好配合工作了。

在轴的结构设计里，还得考虑会不会发生共振。

要是轴转起来像个发疯的振动器一样全场都抖，那设备肯定要废了。

为了避免这个，就要计算轴的临界转速，不能让工作转速太接近临界转速。

轴的设计知识范文轴是一种用于传递和转动动力的机械元件，广泛应用于各个行业和领域。

在轴的设计中，需要考虑到材料的选择、尺寸的确定、结构的设计等因素。

本文将介绍轴的设计知识，并详细讨论这些因素。

首先，材料的选择对轴的设计至关重要。

常见的轴材料有钢、铜、铝等。

钢材具有优异的机械性能，强度高、刚性好，因此常被用于制作轴。

在选择材料时，不仅需要考虑到材料的机械性能，还需要考虑到材料的耐磨性、耐腐蚀性等特性，以满足实际应用的需求。

其次，尺寸的确定也是轴设计的关键。

轴的尺寸设计包括直径、长度、轴颈位置等方面。

首先，轴的直径应根据承载力和刚度要求进行确定。

一般来说，轴的直径越大，其承载能力越高，但同时也会增加轴的重量和制造成本。

此外，轴的长度也需要根据应用需求进行合理设计。

如果轴过长，容易发生挠曲和变形；如果轴过短，会影响其刚度和承载能力。

轴颈位置的确定则与安装和传动装置的设计相关，需要综合考虑到传递力矩和受力平衡等因素。

结构的设计也是轴设计的关键。

具体而言，结构设计包括轴上的各种传动部件（如键槽、轴肩等）和连接方式（如销轴、铆接、焊接等）。

为了确保轴与其他零件的连接可靠性，需要选用合适的连接方式。

例如，大型机械设备通常采用销轴连接，而小型机械设备则常采用铆接或焊接连接。

此外，为了提高轴的刚度和耐疲劳性能，设计者还可以采用加强筋、斜槽等措施。

另外，轴的表面处理也是轴设计的一个重要环节。

轴的表面处理可以改善其表面质量、硬度和耐磨性。

常见的轴表面处理方法包括热处理、渗碳、表面镀层等。

其中，最常用的是热处理，通过控制轴的加热温度和冷却方式，可以改变轴的组织结构，提高其硬度和耐磨性。

除了上述基本的设计知识外，还有一些注意事项需要考虑。

首先，轴与轴承的配合是轴设计中的一个重要环节。

轴与轴承的配合直接影响轴的运转和使用寿命。

其次，需要注意轴的平衡性。

由于轴承的存在，轴在运转时会产生一定的离心力。

如果轴的质量分布不均匀，会导致轴的弯曲和振动，从而影响轴的运转稳定性。

轴的结构设计
轴的结构设计是指在机械设备中使用的轴的形状、尺寸、材料、加工工艺等方面的设计。

轴是一种常见的机械零件，用于传递旋转运动和承受力矩。

在轴的结构设计中，需要考虑以下几个方面：
1. 轴的形状和尺寸：根据传递的力矩和转速要求，确定轴的直径、长度、几何形状等。

轴的形状可以是圆柱形、圆锥形、轮廓复杂的曲线形等。

2. 轴的材料：选择合适的材料，以满足轴的强度、刚度和耐磨性等要求。

常用的轴材料有结构钢、合金钢、不锈钢等。

3. 轴的加工工艺：确定轴的加工工艺，包括车削、磨削、冷挤压等。

根据轴的尺寸和形状，选择合适的加工方法，以保证轴的精度和表面质量。

4. 轴的键槽和轴承座设计：考虑轴与其他部件的连接方式和承载情况，设计合适的键槽形状和尺寸，以及轴承座的布局和结构。

5. 轴的表面处理：根据使用环境和要求，对轴进行表面处理，如镀铬、钝化、渗碳等，以提高轴的耐磨性和防腐蚀性。

总之，轴的结构设计需要兼顾轴的强度、刚度、耐磨性、轴与
其他部件的连接方式等方面的要求，以保证轴在工作过程中的可靠性和寿命。

轴设计的主要内容和轴的设计步骤一、轴设计的主要内容轴是指工程、机械、汽车等设备中用来传递动力和承受载荷的一个重要组成部分。

轴的设计是指根据设备的工作原理、运行条件、载荷等要求，确定轴的几何形状、尺寸、材料等参数的过程。

良好的轴设计能够保证设备的稳定运行和寿命，提高设备的性能和效率。

轴设计的主要内容包括轴的几何形状、尺寸、材料和连接方式等方面。

1. 轴的几何形状：轴的几何形状通常是圆柱形，也可以是多边形、椭圆形等。

合理的几何形状能够降低应力集中，提高轴的强度和刚度。

2. 轴的尺寸：轴的尺寸包括直径、长度等参数。

根据设备的功率、转速、载荷等要求，确定轴的尺寸，确保轴的强度和刚度满足设计要求。

3. 轴的材料：轴的材料选择应根据设备的工作条件和要求进行。

常用的轴材料有碳素钢、合金钢、不锈钢等。

根据不同的工作条件，选择合适的轴材料，以满足轴的强度和耐磨性等要求。

4. 轴的连接方式：轴的连接方式是指轴与其他部件（如轴套、轴承、齿轮等）的连接形式。

常见的连接方式有键连接、螺纹连接、温度收缩连接等。

根据设备的工作负荷和要求，选择合适的连接方式，确保连接的牢固性和可靠性。

二、轴的设计步骤轴的设计是一个复杂的过程，需要根据具体设备的工作要求和条件来进行。

一般而言，轴的设计步骤包括设计任务确认、轴的受力分析、轴的尺寸计算、轴的校核和轴的优化设计等。

1. 设计任务确认：在轴的设计前，需要明确设计的任务和要求。

包括设备的工作条件、载荷特点、工作环境等方面的要求。

根据这些要求，确定轴的设计指标，为后续的设计提供依据。

2. 轴的受力分析：根据受力分析原理，对轴的受力情况进行计算和分析。

考虑到设备的工作条件和载荷特点，确定轴的受力形式和大小。

根据受力分析结果，选取合适的材料和几何形状。

3. 轴的尺寸计算：根据轴的受力分析结果，进行轴的尺寸计算。

轴的尺寸计算包括轴径的确定、轴长的确定和轴的过盈量的确定等。

根据设备的工作要求和载荷特点，计算得到轴的合理尺寸。

轴的设计1.轴的功用1）支撑回转零件2）传递运动和转矩。

2.轴设计时要解决的问题1）结构问题，确定轴的形状和尺寸；2）强度问题，防止轴发生疲劳断裂；3）刚度问题，防止轴发生过大的弹性变形；4）振动稳定性问题，防止轴发生共振。

3.轴结构应满足的要求1）加工工艺性好；2）便于轴上零件装拆；3）轴上零件要有准确的定位；4）轴上零件要有可靠的固定。

4.轴上零件的轴向定位和固定1）轴肩或轴环定位轴肩：h＝(0.07~0.1)d＞R或C；非定位轴肩：h＝1～2 mm，作用是便于轴上零件的装拆；轴环宽度一般取：b =1.4 h；滚动轴承的定位轴肩或轴环高度－查标准；2）套筒对轴上零件起固定作用，常用于近距离的两个零件间的固定。

3）圆螺母用于轴上两零件距离较远时，或轴端。

需切制螺纹，削弱了轴的强度。

4）弹性挡圈需切环槽，削弱了轴的强度。

承受不大的轴向力。

5）轴端挡圈用于固定轴端零件，能承受较大的轴向力。

常配合锥面使用。

5.轴上零件的周向固定防止轴上零件与轴发生相对转动，以传递转矩。

常用的周向固定方法：平键、花键、紧定螺钉。

6.轴的强度计算1）按扭转强度计算式中，系数C 与轴的材料和承载情况有关，查表。

弯矩相对转矩较小或只受转矩时，C 取小值；弯矩较大时，C 取大值；扭转强度公式一般用来初算轴的直径，计算出的d 作为受扭段的最小直径d min；若该轴段有一个键槽，d 值增大5% ，有两个键槽，增大10%。

2）按弯扭合成强度计算由于σb 与τ的循环特征可能不同，需引进校正系数α将τ折合成对称循环变应力。

式中，M e为当量弯矩。

7.轴的设计步骤1）根据功率P 和转速n ，用扭转强度公式初算受扭段的最小直径d min；2）根据初算轴径，进行轴的结构设计；3）按弯扭合成强度校核轴的危险截面（N则返回步骤2）；4）将d min 圆整成标准直径。

轴结构设计注意事项
1.尽量减小轴的截面突变处的应力集中
2.要减小轴在过盈配合处的应力集中
3.要注意轴上键槽引起的应力集中的影响
4.要减小过盈配合零件装拆的困难
5.装配起点不要成尖角，两配合表面起点不要同时装配
6.轴上零件的定位要采用轴肩或轴环
7.盲孔中装入过盈配合轴应考虑排出空气
8.合理布置轴上零件和改进结构以减小轴的受力
9.采用载荷分流以提高轴的强度和刚度
10.采用中央等距离驱动防止两端扭转变形差
11.改善轴的表面品质，提高轴的疲劳强度
12.轴上多键槽位置的设置要合理
13.空心轴的键槽下部壁厚不要太薄
14.轴上键槽要加工方便
15.在轴上钻细长孔很困难
16.在旋转轴上切制螺纹要有利于紧固螺母的防松
17.确保止动垫圈在轴上的正确安装
18.保证轴与安装零件的压紧或预留间隙的尺寸差
19.要避免弹性卡圈承受轴向力
20.空心轴要节省材料
21.不要使轴的工作频率与其固有频率相一致或接近
22.高速轴的挠性联轴器要尽量靠近轴承
23.避免轴的支承反力为零
24.不宜在大轴的轴端直接联接小轴
25.轴颈表面要求有足够硬度。

轴结构设计的基本要求
轴结构设计是指在机械设备中，对于轴的使用和设计方法的总称。

对于轴的结构设计，有以下几个基本要求。

1.强度要求：轴的强度是设计的一个重要方面，需要考虑到承受
的载荷和力矩等因素，才能确定合适的材料和尺寸。

2.刚度要求：轴的刚度直接影响到机械设备的工作性能，刚度越大，失配的可能性就越小，精度也越高。

3.稳定性要求：轴的稳定性就是指轴能够承受震动、突然负载等
外界因素的影响，不会发生任何的变形或破裂现象。

4.平衡要求：轴在使用过程中，如果出现了不平衡现象，就会使
得机械设备的工作出现问题。

因此，设计时需要考虑轴的平衡性。

5.装配配合要求：轴与相邻零件的配合是设计的重要方面，使得
机械设备能够保持稳定和精确的运行。

6.可靠性要求：轴结构设计需要考虑到耐久性、使用寿命、维护
保养等诸多方面，以最大程度地保证设备的可靠性和持久性。

综上所述，轴结构设计的基本要求是强度、刚度、稳定性、平衡、装配配合和可靠性。

只有在满足这些基本要求的基础上，才能有效地
提高机械设备的工作性能。
