浅谈供热管网的施工技术经验随着城市化进程的不断加快和人民生活水平的不断提高，供热设备和供热管网的建设越来越受到人们的关注。
供热管网的施工技术非常重要，直接关系到供热设备的稳定运行和供热系统的安全性能。
在供热管网的施工中，需要注意许多细节和技术要点。
下面我们就来浅谈一下供热管网的施工技术经验。
一、施工前的准备工作在进行供热管网的施工前，需要做好详细的施工方案和施工图纸，制定好施工计划和工期安排。
还需要对施工现场进行认真的勘察和测量，了解土地情况、地下管线情况等，为施工提供准确的数据和信息。
施工前还需要做好材料和设备的采购工作，确保施工所需材料的质量和数量，以及设备的完好性。
二、管道的敷设管道的敷设是供热管网施工的重要环节。
在进行管道敷设时，需要首先进行基础的施工，包括开挖沟槽、填土和夯实等工作。
在沟槽开挖之后，需要对沟槽进行清理和处理，保证沟槽的平整和干燥。
接下来就是管道的敷设工作，需要根据设计要求和图纸要求，进行合理的管道敷设。
在敷设过程中，需要注意管道的平直和坡度，保证管道的排水顺畅。
还需要做好管道连接的工作，确保管道连接牢固并且密封良好。
三、管道的安装供热管网的安装是施工过程中最重要的环节之一。
在管道的安装中，需要首先对管道进行测量和加工，确保管道的尺寸和形状符合设计要求。
在安装过程中，需要对管道进行正确的吊装和安装，确保管道的水平和垂直。
还需要注意管道的固定和支架的设置，以及阀门和附件的安装和连接。
在管道安装完成后，还需要对管道进行检查和试压，确保管道的安全性和稳定性。
四、管道的绝热和保温供热管网的绝热和保温工作是非常重要的一环。
在管道敷设和安装完成后，需要对管道进行绝热和保温处理，以防止供热管网的热量损失和外部环境的影响。
在绝热和保温过程中，需要选择合适的绝热材料和保温材料，对管道进行全面的覆盖和包裹。
还需要注意绝热和保温材料的厚度和密封性，确保管道的保温效果和使用寿命。
五、施工的质量控制在供热管网的施工过程中，需要进行严格的质量控制。
市政供热管网工程施工质量管理探讨市政供热管网工程的施工质量管理是确保工程质量的关键。
通过对施工质量进行有效的管理，不仅可以保证工程的安全可靠，并且可以提高工程的受益效果和使用寿命。
下面就市政供热管网工程施工质量管理进行探讨。
市政供热管网工程施工质量管理的重点是加强监督和检查。
施工单位应建立质量控制体系，明确施工质量监管人员的职责与义务。
监管人员应具备专业的技术能力，对工程施工过程进行全程监测，并及时发现并纠正可能存在的施工质量问题。
监管部门应制定详细的监督检查执行标准，制定日常巡视和抽查计划，定期对施工现场进行检查，发现问题及时通知相关部门进行整改，确保施工质量符合工程设计要求和规范要求。
在市政供热管网工程施工过程中，关键要素是管材的选择和管道的安装。
管材的选择应符合相关标准和规范，并严格按照设计要求进行材质检验。
在管道的安装过程中，首先应对施工现场进行充分的准备工作，包括严格要求现场清洁卫生，确保施工人员的安全，以及准备好必要的施工设备和器具。
然后，对管道进行精确的测量和布线，保证管道的位置与方向符合设计要求。
在安装过程中，要注意管道的连接紧固和密封性，确保管道的连接处不出现渗漏、漏水等问题。
对于焊接连接的管道，要对焊缝进行质量检验，并记录焊缝的焊工和焊接参数等信息。
除了重点关注管材选择和管道安装，市政供热管网工程施工质量管理还需要注重其他方面的细节。
施工过程中要进行工程检测，对关键部位进行质量检验，确保施工质量符合相关要求。
施工单位要组织好施工人员的培训和技术交流，提高施工人员的技术水平和工作质量。
还需要加强与各相关单位的沟通和协调，建立健全的信息交流平台，及时解决施工过程中出现的问题和矛盾，保证施工进度和质量。
市政供热管网工程施工质量管理是确保工程质量的重要环节，需要加强监督和检查，重视关键要素的选择与安装，注重细节的管理和控制。
只有通过科学合理的施工质量管理方法，才能保证市政供热管网工程的施工质量，为人们提供安全、舒适的供热服务。
供热管道水压试验方案2供热管道水压试验方案2一、引言供热管道是城市供热系统的核心组成部分，其质量直接影响着供热系统的稳定运行和用户的热供应质量。
为确保供热管道的安全可靠性，需要对其进行水压试验。
本试验方案旨在提供一种完整、科学、操作简便的供热管道水压试验方案，以确保管道的质量符合要求。
二、试验对象本试验方案适用于城市供热系统中的供热管道，包括主干管道、支线管道、室内供热管道等。
三、试验准备1.试验设备准备：-水泵：选用流量充足、稳定可靠的水泵，能满足试验管道的需求。
-测压仪：准确测量管道压力的仪器，精度不低于±0.1MPa。
-其他辅助设备：包括试验管道连接件、阀门等。
2.试验材料准备：-试验介质：选用清洁的水作为试验介质，确保管道内无杂质。
3.试验人员准备：-试验指导人员：具有相关供热工程经验、熟悉试验要求的工程技术人员。
-试验操作人员：具备一定的工程技术知识，能够独立操作试验设备和进行试验操作。
四、试验步骤1.试验布置：-根据试验管道的实际情况，选择适当的试验方式和试验段落，绘制试验布置图，确定试验管道的起止点。
-检查试验管道的密封性，确保无渗漏点。
2.准备试验设备：-将试验设备连接好，确保各部件和管道之间的连接紧密可靠。
-验证测压仪的准确性，调整至标定状态。
3.注水：-打开试验管道一侧的阀门，用水泵将水从另一侧管道注入，逐渐增加水压。
-同时观察试验管道内是否有渗漏点，如有发现应及时修复。
4.试验过程：-试验期间需注意观察管道压力变化情况，确保试验压力在规定范围内。
-持续试验时间应符合相关标准要求，一般不低于2小时。
5.试验结束：-结束试验后，逐渐关闭试验材料供水，平稳排空管道内的水。
-检查试验管道，确保无渗漏点。
六、安全措施1.试验过程中，严禁使用易燃易爆物品。
2.试验期间，需要有专人负责观察试验设备和试验管道的变化情况，确保试验过程安全可靠。
3.如发现异常情况，应及时停止试验，并排除故障后方可继续试验。

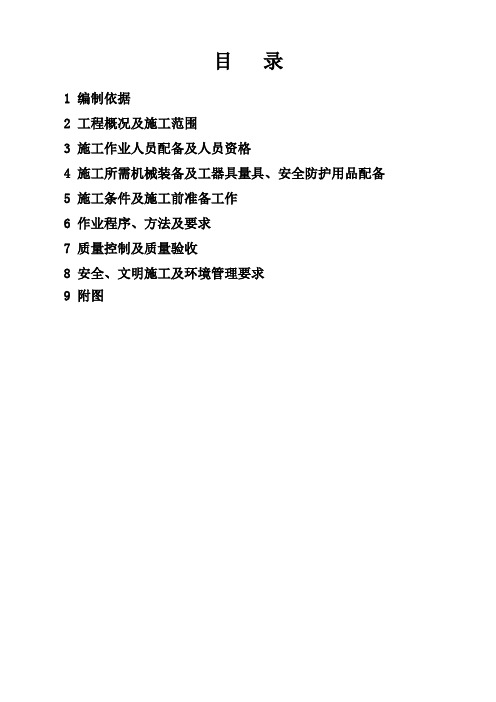

目录1 编制依据2 工程概况及施工范围3 施工作业人员配备及人员资格4 施工所需机械装备及工器具量具、安全防护用品配备5 施工条件及施工前准备工作6 作业程序、方法及要求7 质量控制及质量验收8 安全、文明施工及环境管理要求9 附图1 编制依据1.1《城市供热管网工程施工及验收规范》（CJJ28）1.2《工业金属管道工程施工及验收规范》（GB50230-97）1.3《电力建设施工质量验收及评价规程》（第5部分：管道及系统）DL/T 5210.5—2009 1.4《电力建设施工及验收技术规范》（管道篇）DL 5031-941.5中国核电工程有限公司设计四院设计图纸《厂区综合管线》（0911－8－11R）1.6《电力建设安全工作规程》DL5009.1-20021.7《现场设备》1.8本工程施工组织总设计1.9《火力发电工程建设标准强制性条文执行表格》管道分册2 工程概况及施工范围中电投石家庄供热有限公司2×168MW热水锅炉扩建工程由山西华通电力工程有限公司承建，其中厂区热网循环水管道安装工程自主厂房至南围墙河北金润所设计的抽头处，双管总长约670m，主厂区管径为DN900，与河北金润设计分界处管径为DN1000。
厂区热网循环水管道水压试验范围为从主厂房至南围墙河北金润所设计的抽头处，按规范要求，需对此段管道进行压力为2MPa的水压试验（试验压力=工作压力1.6MPa×1.25=2MPa）。
3 施工作业人员配备序号岗位名称数量备注1 负责人2人2 专职工程师1人有同类系统试压技术管理工作经验3 主作业2人4 作业4人5 焊工2人具备相关的资质证4 施工所需机械装备及工器具量具、安全防护用品配备4.1作业所需机械装备及工器具量具序号装备名称规格数量备注1 火焊切割工具1套包括割刀、火焊皮带2 压力表 4.0MPa 2块精度1.63 升压泵3D2-SZ1台4 焊机1台5 无缝钢管 φ57×3.5GB3087 20m管道上、放水用 6 无缝钢管 Φ25×3GB3087 20m升压泵升压用 7 无缝钢管 φ18×3GB3087 6m压力表用 8 闸阀 DN50 3个 管道上、放水用 9针型阀DN201个升压泵升压用4.2安全防护用品配备4.2.1个人安全防护用品配备：安全帽、安全带等； 4.2.2施工区域安全防护用品配备：安全绳、安全围栏等。
供热系统（管道）压力测试方案1. 测试目的确保供热系统管道在运行前达到设计压力，无泄漏、破裂等安全隐患，保证供热系统的安全、稳定运行。
2. 测试范围本次测试范围包括：热水管网、蒸汽管网、凝结水管网、补水管网等供热系统管道。
3. 测试方法3.1 准备工作1. 确保测试管道内的杂物已被清理干净。
2. 准备测试用的压力表、阀门、泵、泄漏检测设备等。
3. 对测试人员开展安全培训，确保测试过程中人身安全。
3.2 测试步骤1. 管道清洗：利用清洗设备对管道进行清洗，确保管道内无杂质。
2. 管道吹扫：通过压缩空气对管道进行吹扫，检查管道内是否有异物。
3. 安装测试设备：在管道合适的位置安装压力表、阀门等测试设备。
4. 缓慢升压：开启泵，缓慢增加管道压力，每阶段压力升高不超过0.5MPa。
5. 压力稳定：在压力稳定后，观察压力表读数1小时，确保压力稳定。
6. 泄漏检查：在整个压力测试过程中，利用泄漏检测设备检查管道是否有泄漏。
7. 数据记录：记录测试过程中的压力数据，包括压力稳定时的最大压力。
8. 降压卸载：测试完成后，缓慢降低管道压力，直至压力降至常压。
4. 测试标准1. 管道压力应达到设计压力的1.25倍。
2. 测试过程中，管道压力波动不应超过0.1MPa。
3. 管道在设计压力下稳定时间应不少于1小时。
4. 管道无泄漏、破裂等现象。
5. 安全措施1. 测试前对测试人员进行安全培训，确保测试过程安全。
2. 测试过程中应有人监控，遇到紧急情况立即采取措施。
3. 现场应配备急救用品、消防器材等。
6. 质量控制1. 测试设备应定期进行校验，确保设备准确可靠。
2. 测试数据应真实、完整、准确记录，并保存至少一年。
3. 测试结果不合格的管道，应进行整改，直至符合要求。
7. 责任主体1. 供热系统管道压力测试由施工单位负责。
2. 监理单位对测试过程进行监督，确保测试合规。
3. 运维单位负责对测试合格的管道进行运行和维护。
甘肃红太阳热力有限公司二期管网水压试验方案一、工程概况1、工程名称：平凉城区热电联产集中供热二期工程2、建设单位：甘肃红太阳热力有限公司3、安装单位：内蒙古寅岗建设集团有限公司4、监理单位：陕西华营工程建设监理有限公司5、本工程供热管网为一级供热管网，设计供热温度130℃，回水温度70℃；设计压力为1.6MPa，试验压力为2.0MPa。
6、本部分管道敷设安装方式原则上全部采用直埋敷设，局部采用顶管敷设，路由按规划路由执行。
7、本项目于2017年8月1日开工，至2017年10月15日竣工，工期75 天。
8、主管线工程量汇总表二、编制依据1、工程施工现场场地情况；2、《城镇供热直埋热水管道技术规程》CJJ/81-2013；3、《城镇供热管网工程施工及验收规范》CJJ28-2014；4、我公司自身的人力资源和技术装备能力及现场施工条件；5、我部施工同类工程的施工经验及有关规定。
三、水压试验安全措施压力试验工作中，安全是重中之重，为保证水压试验顺利有序完成，特制定以下措施：1、落实安全第一预防为主的安全生产方针，提前做好各项安全措施。
2、建立安全管理机构，明确责任人，专人指挥，现场设立安全警示标志，设立专职安全人员。
3、做好系统隔离措施，保障压力试验的可靠性，与试验无关人员禁止进入工作现场。
4、有关人员进入现场必须做好安全防护工作。
巡检人员进入井室检查必须做好安全措施，提前对井室做通风处理。
5、用电用水符合规定，做到文明施工。
6、超水压试验时，人员提前离开管网区域，待泄压后方可进入现场进行检查。
7、试验过程中若有泄漏等情况，及时汇报，停止升压，处理完成后方可继续。
四、打压实施步骤及方法：1、按照图纸设计及规范要求，将管道接头，按氩弧打底手工电焊罩面完成，自检焊接质量外观合格，报相关部门进行无损探伤试验，在全部合格的情况下，开始进行注水打压的准备工作。
因施工环境及施工工期紧等因素，我公司对二期管网选择了整体进行打压的方案。
室内供暖管道水压试验要求
听我说啊，这室内供暖管道水压试验可有不少要求呢。
首先啊，试验之前得把管道系统都安装得妥妥当当的，那些个接口啊、阀门啊啥的都得弄好，就像把战士的装备都穿戴整齐一样。
然后呢，试验用水也有讲究。
水得干净，可不能是那种脏乎乎的水，不然把管道弄脏了还可能影响试验结果呢。
就像你喝水肯定也不希望水里有杂质对吧。
试验压力可是个关键。
一般来说呢，它得比正常工作压力要高一些，这就像是给管道来个压力大挑战，看看它到底能不能承受得住。
具体高多少那得按照规定来，可不能乱设。
在试验的时候啊，压力要慢慢地升上去，就像你慢慢爬坡一样，不能一下子就冲上去，那样管道可能会受不了。
而且在达到试验压力之后呢，得保持一段时间，这个时间也不是随便定的，得足够长，这样才能真正检验出管道是不是合格。
就好比你考验一个人，不能只看一眼，得观察一段时间呢。
还有啊，在试验过程中得仔细检查管道有没有漏水、渗水的情况。
这就像检查士兵有没有受伤一样，哪怕是一点点小渗漏都不能放过。
要是发现了漏水，那这个管道就不合格，得重新弄好再试验。
最后试验完了，压力得慢慢降下来，可不能一下子就把压力放没了，得让管道有个适应的过程，就像你从很紧张的状态慢慢放松下来一样。
市政供热管网工程施工质量管理探讨市政供热管网工程是指城市中的供热系统，包括热源厂、管网、末端用户以及相关设备和设施。
市政供热管网工程的施工质量管理是确保工程质量符合国家标准和相关规范，以确保供热系统的正常运行和用户的舒适使用的重要环节。
市政供热管网工程施工质量管理首先要进行合理的工程设计和施工方案的制定。
设计要符合国家相关标准和规范，能够满足设计要求和末端用户的热量需求。
施工方案要合理安排施工顺序，确保施工过程能够顺利进行。
施工过程中需要进行严格的质量控制。
在管道材料的选取方面，要选择符合国家标准的材料，能够满足工程质量要求。
在管道铺设和连接过程中，要确保管道的水平度和平整度符合要求，接口处要严格执行焊接或者螺纹连接工艺。
在支管与主管连接处，要采用专业的管接方法，确保连接牢固。
市政供热管网工程施工质量管理还涉及到施工现场的安全管理。
施工现场要设立相应的安全警示标志，施工人员要进行安全教育和培训，掌握施工安全的要点和技巧。
对于各类施工设备和工具，要进行定期检查和维护，确保施工安全。
市政供热管网工程施工质量管理还需要进行质量验收和检验。
验收过程需要由专业的验收人员进行，对管网系统进行全面检查和测试，确保设备运行正常，满足设计和相关要求。
施工单位还应提供工程图纸和相关施工文件的归档工作，以备日后维护和管理需要。
市政供热管网工程施工质量管理是确保供热系统正常运行的关键环节。
只有在施工过程中严格控制质量，在验收和检验过程中进行全面检查和测试，才能确保工程质量符合要求，满足用户需求。
施工过程中的安全管理也是不可忽视的一方面，只有保证施工现场的安全性，才能保证施工的顺利进行。
谈供热管网水压试验的工程管理代艳红
摘要：本文主要从施工部署、试验程序及步骤、试验注意事项、安全管理等几
个方面，结合施工管理中取得的工作经验，对长管线、短时间、高强度条件下实
施水压试压的工程管理做了归纳总结。
关键词：供热管网；水压试压；施工管理
供热管网水压试验压力的大小不一致，而且差别较大，它直接影响到供热管道工程的经济性和技术可靠性。
一、水压试压要求
1、一级管网和二级管网应进行强度试验和严密性试验。
强度试验压力为1.5
倍设计压力，严密性试验压力为1.25倍设计压力。
2、试验用的压力表合格精度不宜低于1.5级，表的量程应达到试验压力的
1.5～2倍，数量不得少于2块，安装在试验出口和试验系统末端。
3、试验结束后，应及时拆除试验用临时加固装置，排尽管内积水。
排水时应防止形成负压，严禁随地排放。
4、水压试验的试验内容及检验方法应符合表1的规定。
5、试验合格后，填写强度、严密性试验记录。
二、水压试验原则
依据工程的工作内容及工期紧、任务重的特点，同时考虑到项目分多个标段进行施工、
水压试验与管道施工交叉作业及现场实际情况，确定水压试验的试验原则：
1、水压试验应在管道焊接无损探伤验收完毕后及时进行，设专人协调相关单位。
2、水压试验分段节点原则控制在分支井、阀门井、分段阀井、补偿井等处，一级供热管
网试验段控制在2.5km以内，二级供热管网试验段控制在1km以内，水压试验节点设在补偿
井处，若部分管段的高差较大，可适当缩短水压试验段。
3、过路段、水渠等特殊地段因需要及时恢复地形原貌，需要在特殊地段焊接验收完毕后
立即进行单独水压试验。
4、顶管段的水压试验应结合顶管施工分段及时进行单独水压试验。
5、严密性试验前，管道支架已安装调整完，固定支架的混凝土已达到设计强度，回填土
及填充物已满足设计要求。
6、强度试验应在试验段内的管道接口防腐、保温施工及设备安装前进行；严密性试验应
在试验范围内管道工程全部安装完后进行，其试验长度为一个完整的设计施工段。
三、施工部署
1、充分做好开工前的准备工作，按照计划及时组织施工人员、机具进场。
2、水压试验用水是一个关键问题，考虑从附近干渠及机井内抽取，临时少量施工用水可
用水车运送。
采取适当措施能使试验用水循环使用。
3、施工使用移动式柴油发电机供电。
4、水压试验与管道施工交叉作业，安排专职人员负责与其它施工单位的协调工作。
5、考虑工期紧，为不耽误其它标段的施工，水压试验应做好管道施工的配合工作，随时
准备进行水压试验。
6、试验段盲板端部采取适当的加固措施。
四、水压试验步骤
1、准备。
管道敷设完毕，经无损探伤完毕后才能开始水压试验。
管道端头考虑使用盲板，要求堵头能耐压5MPa以上，试压管线应有排水装置。
2、连接。
将试压设备与试压的管道系统相连，试压用的各类阀门、压力表安装在试压系
统中，在系统的最高点安装放气阀，在系统的最低点安装泄水阀。
3、灌水。
打开系统最高点的放气阀，关闭系统最低点的泄水阀。
打压采用移动电动试压
泵打压，打开放气阀直至放气阀中不断出水时再关闭放气阀。
4、检查。
管道进满水后勿立即升压，应先全面检查管道有无漏水现象，如有漏水先修复
后方可升压。
5、升压。
充水检查无异常，开启升压泵，缓慢开启泵出口手动门进行升压，升压速度应
严格控制。
6、当压力升至0.5MPa时，全面检查一次管道是否有渗漏。
即使发现法兰和焊缝有渗漏
现象，也不能带压拧紧螺栓或补焊，应降压再修理，以免发生事故。
若无异常，则继续升压，待升压至设计压力时，再作一次全面检查，无异常时再继续升压到试验压力。
7、持压。
当压力达到试验压力后，稳压10min；当升压到要求的强度试验压力时，观察10min，如压力不下降，且管道、管件和接口未发生渗漏或破坏现象，将压力降至设计压力，并稳压30min，进行外观检查，如仍无渗漏现象，压力表指针又无变化，即认为试压合格。
8、水压试验结束后，应缓慢进行泄压。
泄压时可用管道疏水门，泄压速度不大于每分钟0.05MPa，压力降至零时，开启放水门，放净供汽管内所有水。
9、试压后的工作。
试压结束后，应及时拆除盲板、膨胀节限位设施。
管道系统试压程序、检验标准等执行常规作法要求；试压合格并经监理认可验收后，应及时拆除临时接管、接件等，并在认真清理现场后撤场，让出作业面给下一工序施工；同时，及时作好资料记录，以
备工程整体交验时使用。
五、水压试验注意事项
1、进行压力试验前，应划定工作区，并设标志，无关人员不得进入。
2、水压试验时，应充分考虑紧急情况下快速泄水和排水措施，以免试压过程中管网突然
大面积泄漏带来不良后果。
3、管道自由端的临时加固装置已安装完成，经设计核算与检查确认安全可靠。
4、水压试验前，管道上的膨胀节已设置临时约束装置。
5、试验方案已经过批准，并已进行技术交底。
6、试验前，向系统充水时，应将系统的空气排尽。
7、试验时，环境温度不应低于5℃。
当环境温度低于5℃时，应采取防冻措施。
8、对位差较大的管道，应将试验介质的静压计入试验压力中。
管道的试验压力以最低点
的压力为准，但不得超过管道组件的承受力。
六、劳动力及施工主要机具配备
1、针对工程的特点，结合现有的施工场地布置条件，拟配备主要的设备、材料及其它机具。
2、施工人员配置。
现场配备管理及技术人员3人（含1名专职安全人员）及其它人员。
还需配备相应的辅助材料及工具，如盲板、扳手等。
七、组织措施
1、试验的组织。
为保证试验工作顺利进行，具体试验时间由总指挥根据现场进度情况决定，各单位在试运总指挥统一组织、指挥下分工协调配合。
2、水压试验的方案已编制，并通过监理审查。
3、设备监护、检查、消除缺陷等由施工单位安排，进行相应设备的监护检查、记录和消
除缺陷。
4、试验用水的水源及对当地关系的协调由业主方负责。
八、结语
1、无补偿供热管道的水压试验工作量大、工期紧、任务重，在水压试验前要根据规范及
现场实际情况合理进行水压试验分段；施工过程中也要根据项目实施情况，及时对水压试验
分段和调整，确保工程保质、保量，按期完成。
2、施工过程中对于可重复利用的试验用水，要尽量重复使用。
3、管道注水过程中，注水速度不宜过快，以确保管道内的空气能够及时从排空门中排出，否则管道升压将极为困难。
4、水压试验过程中，当压力升至1.0MPa以上时，管道升压速度加快，此时应严格控制
升压速度，另派专人密切注意管道内压力，避免超压，对管道造成损伤。
参考文献
[1]CJJ28—2016.城镇供热管网工程施工及验收规范[S].
[2]CJJ/T81—2016.城镇直埋供热管道工程技术规程[S].
[3]CJJ34—2016.城镇供热管网设计规范[S].
[4]孙刚.供热工程.中国建筑工业出版社，2016.
[5]王龙.供热管网水压试验分析[J].科技信息，2016，12（2）：23-25.。
