管道水压试验记录范文.docx上海电控研究所消防管道水压试验记录单位 ( 子单位 ) 工程名称子分项 ( 系统 ) 工程名称验收部位、区、段安装单位施工执行标准名称及编号试验区域( 层段 ) 或系统科研综合楼一楼科研综合楼二楼科研综合楼三楼科研综合楼五楼科研综合楼六楼科研综合楼七楼科研综合楼八楼半层科研综合楼九楼科研综合 1-9 楼立管上海电控研究所消防改造工程自动喷水灭火系统科研综合楼管道材质镀锌钢管DN25-DN150上海科原工程技术有限公司项目经理 ( 负责人 )《建筑给排水及给暖工程施工验收规范》（ 50242— 2002）标准 ( 设计要求 )实际试验试验类别 ( 强工作压力试验稳压压降试验稳压压降度 / 严密性 )(MPa)(MPa)(MPa)压力时间压力时间或泄或泄(MPa)(min)(MPa)(min)漏漏强度 / 严密性0.4 1.4300.05≤强度 / 严密性0.4 1.4300.05≤强度 / 严密性0.4 1.4300.05≤强度 / 严密性0.4 1.4300.05≤强度 / 严密性0.4 1.4300.05≤强度 / 严密性0.4 1.4300.05≤强度 / 严密性0.4 1.4300.05≤强度 / 严密性0.4 1.4300.05≤强度 / 严密性0.4 1.4300.05≤1、水压升至试验压力后，保持恒压30min，检查接口、管身无破损及漏水现象时，管道强度试验为合格。
管道水压试验说明2、非隐蔽性管道，在试验压力下，30min 压力降不大于0.05MPa，且管道及附件无损坏，然后使试验压力降至工作压力，保持恒压2h，进行外观检查，无漏水现象认为严密性试验合格。
专业工长 ( 施工员 )测试人员安装单位检查结果项目专业质量检查员：年月日监理 ( 建设 ) 单位验收结论年月日上海电控研究所消防管道水压试验记录单位 ( 子单位 ) 工程名称上海电控研究所消防改造工程子分项 ( 系统 ) 工程名称自动喷水灭火系统验收部位、区、段科研综合楼管道材质镀锌钢管 DN25-DN150安装单位上海科原工程技术有限公司项目经理 ( 负责人 )施工执行标准名称及编号《建筑给排水及给暖工程施工验收规范》（ 50242— 2002）试验区域标准 ( 设计要求 )实际试验试验类别 ( 强工作压力( 层段 ) 或试验稳压压降试验稳压压降度 / 严密性 )(MPa)(MPa) (MPa) 系统压力时间压力时间或泄或泄(MPa)(min)(MPa)(min)漏漏科研综合楼一楼强度 / 严密性0.41.4300.05≤1、水压升至试验压力后，保持恒压 30min ，检查接口、管身无破损及漏水现象时，管道强度试验为合格。
工程名称：浩龙·音乐界5#栋检查日期：年月日共页第页注：该记录应按单元、层逐户全数检查填写其不符合规定的处数，并令其返修后复查；质量检查标准按设计要求及《建筑给水排水及采暖工程施工质量验收规》GB50242-2002的有关规.word资料.实行；镀锌钢管严禁焊接。

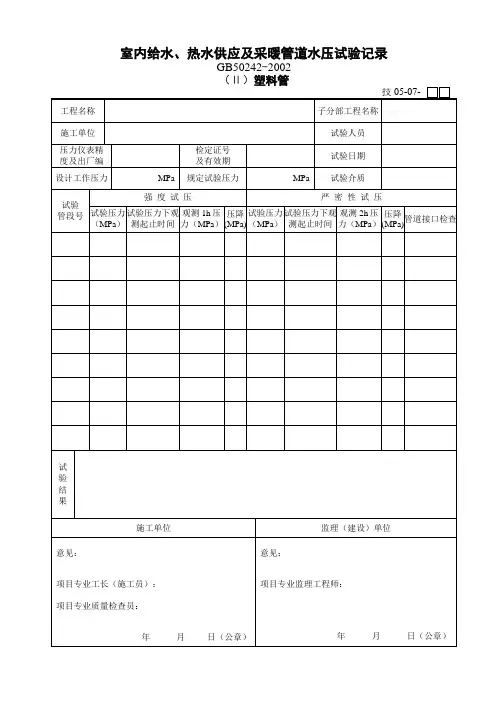

室给（冷热）排水管道安装及附件检查记录工程名称：浩龙·音乐界5#栋检查日期：年月日共页第页.word资料.注：该记录应按单元、层逐户全数检查填写其不符合规定的处数，并令其返修后复查；质量检查标准按设计要求及《建筑给水排水及采暖工程施工质量验收规》GB50242-2002的有关规实行；镀锌钢管严禁焊接.室给（冷热）排水管道安装及附件检查记录.word资料.工程名称：浩龙·音乐界5#栋检查日期：年月日共页第页注：该记录应按单元、层逐户全数检查填写其不符合规定的处数，并令其返修后复查；质量检查标准按设计要求及《建筑给水排水及采暖工程施工质量验收规》GB50242-2002的有关规实行；镀锌钢管严禁焊接..word资料.给水（采暖、冷冻）管道系统压力试验记录湘质监统编施2002-54 工程名称：浩龙·音乐界5#栋检查日期：年月日共页第页.word资料..word 资料.注：各种材制的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6Mpa 。
检验方法：金属及复合管给水管道系统在试验压力下观测10min,压力降不应大于0.02Mpa,然后在工 作压力进行检查,应不渗漏;塑料管给水系统应在试验压力下稳压1h,压力降不得超过0.05 Mpa,然后在工作压力的1.15倍状态下稳压2h,压力降不得超过0.03Mpa,同时检查各连接处不得渗漏.排水管道灌水静压试验记录湘质监统编施2002--57.word 资料.边缘或底层地面高度；满水15min 水面下降后，再灌满观察5min ，液面不降，管道及接口无渗漏为合格。
房屋建筑工程（给排水及采暖）施工质量控制要点项目名称施工质量控制要点建筑给水、排水及采暖工程与相关各专业之间，应进行交接质量检验，并形成记录。
1、基本规定建筑给水排水及采暖工程施工质量验收规范GB502421.阀门安装前，应作强度和严密性试验。
试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。
2.地下室或地下构筑物外墙有管道穿过的，应采取防水措施。
对有严格防水要求的建筑物，必须采用柔性防水套管。
3.采暖，给水及热水供应系统的金属管道立管管卡安装应符合下列规定：1）楼层高度小于或等于5m ，每层必须安装1个。
2）楼层高度大于5m ，每层不得少于2个。
3）管卡安装高度，距地面应为1.5~1.8m ，2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。
4.管道穿过墙壁和楼板，应设置金属或塑料套管。
安装在楼板内的套管，其顶部高出装饰地面20mm ；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm ，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。
管道的接口不得设在套管内。
5.各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。
地下防水工程质量验收规范GB50208固定式穿墙管应加焊止水环或环绕遇水膨胀止水圈，并作好防腐处理;穿墙管应在主体结构迎水面预留凹槽，槽内应用密封材料嵌填密实。
地下工程防水技术规范GB50108穿墙管与内墙角、凹凸部位的距离应大于250mm。
人民防空工程施工及验收规范GB501341.当管道穿越防护密闭隔墙时,必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。
2.给水管、压力排水管、电缆电线等的密闭穿墙短管,应采用璧厚大于3mm 的钢管。
3.密闭翼环应采用厚度大于3mm 的钢板制作。
钢板应平整，其翼高宜为30～~50mm。
50242 建筑给水排水及采暖工程施工质量验收规范1 总则1.0.1为了加强建筑工程质量管理，统一建筑给水、排水及采暖工程施工质量的验收，保证工程质量，制定本规范。
1.0.2本规范适用于建筑给水、排水及采暖工程施工质量的验收。
1.0.3建筑给水、排水及采暖工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。
1.0.4本规范应与国家标准《建筑工程施工质量验收统一标准》GB 50300配套使用。
1.0.5建筑给水、排水及采暖工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。
2 术语2.0.1给水系统water supply system通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
2.0.2排水系统drainage system通过管道及辅助设备，把屋面雨水及生活和生产过程所产生的污水、废水及时排放出去的网络。
2.0.3热水供应系统hot water supply system为满足人们在生活和生产过程中对水温的某些特定要求而由管道及辅助设备组成的输送热水的网络。
2.0.4卫生器具sanitary fixtures用来满足人们日常生活中各种卫生要求，收集和排放生活及生产中的污水、废水的设备。
2.0.5给水配件water supply fittings在给水和热水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
2.0.6建筑中水系统intermediate water system of building以建筑物的冷却水、沐浴排水、盥洗排水、洗衣排水等为水源，经过物理、化学方法的工艺处理，用于厕所冲洗便器、绿化、洗车、道路浇洒、空调冷却及水景等的供水系统为建筑中水系统。
2.0.7辅助设备auxiliaries建筑给水、排水及采暖系统中，为满足用户的各种使用功能和提高运行质量而设置的各种设备。
0 01
工程名称施工单位
分项工程名称室内排水管道及配件安装监理（建设）
单位
环境温度℃验收日期年月日
图号和管线号水施07;WL1～WL8 管径ф160、110、75
数量30 m 材质UPVC塑料管接头形式粘接
工作介质水防腐无绝热无
简图及说明：
隐蔽方法：
埋于一层地
面以下回填
土内
注：管道隐蔽前,已进行灌水试验,且试验合格。
验收结论
施工单位监理（建设）单位
专业工长：专业质检员: 项目专业技术（质量)负责人：监理工程师：
（建设单位项目专业技术负责人）
工程名称施工单位
分项工程名称室内排水管道及配件安装监理（建设）
单位
环境温度℃验收日期年月日
图号和管线号水施07；WL1～WL8 管径ф160、110、75 数量30 m 材质UPVC塑料管接头形式粘接
工作介质水防腐无绝热无
隐蔽方法：
埋于一层地
面以下回填
土内
简图及说明：
注：管道隐蔽前,已进行灌水试验，且试验合格。
验收结论
经甲、乙双方检查，符合设计要求，水压试验符合《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002的要求，质量合格，同意验收，可以进行下道工序的施工.
施工单位
监理（建设)单位
专业工长: 专业质检员：项目专业技术(质量）负责人：监理工程师：
（建设单位项目专业技术负责人）。
建筑给水排水及采暖工程施工试验记录三、施工试验记录1.设备单机试运转记录(1)填写说明1)试验内容。
给水系统设备、热水系统设备、机械排水系统设备、消防系统设备、采暖系统设备、水处理系统设备，应进行单机试运转，并做记录。
2)相关规定与要求①水泵试运转的轴承温升必须符合设备说明书的规定。
检验方法:通电、操作和温度计测温检查。
水泵试运转，叶轮与泵壳不应相碰，进、出口部位的阀门应灵活。
②锅炉风机试运转，轴承温升应符合下列规定:滑动轴承温度最高不得超过60℃。
滚动轴承温度最高不得超过80℃。
检验方法:用温度计检查。
轴承径向单振幅应符合下列规定:风机转速小于1000r/min时，不应超过0.10mm;风机转速为1000~1450r/min时，不应超过0.08mm。
检验方法:用测振仪表检查。
③设备单机试运转是系统试运转调试的基础工作，一般情况下如设备的性能达不到设计要求，系统试运转调试也不会达到要求。
(2)设备单机试运转记录见表1-9。
2.系统试运转调试记录(1)填写说明1)试验内容。
采暖系统、水处理系统等应进行系统试运转及调试，并做记录。
2)相关规定与要求①室内采暖系统冲洗完毕应充水、加热，进行试运行和调试。
检验方法:观察、测量室温应满足设计要求。
②供热管道冲洗完毕应通水、加热，进行试运行和调试。
当不具备加热条件时，应延期进行。
检验方法:测量各建筑物热力入口处供回水温度及压力。
(2)系统试运转调试记录见表1-10。
3.灌(满)水试验记录(1)填写说明1)试验内容。
非承压管道系统和设备，包括开式水箱、卫生洁具、安装在室内的雨水管道等，在系统和设备安装完毕后，以及暗装、埋地、有绝热层的室内外排水管道进行隐蔽前，应进行灌(满)水试验，并做记录。
2)相关规定与要求①敞口箱、罐安装前应做满水试验;密闭箱、罐应以工作压力的1.5倍作水压试验，但不得小于0.4MPa。
检验方法:满水试验满水后静置24h不渗不漏;水压试验在试验压力下10min血内无压降，不渗不漏。
目录序号编号名称页码备注1 2 3 4 SN.1SN1.1SN1.2SN1.3工程验收资料建筑给水排水及采暖施工现场质量管理记录建筑给水排水及采暖分部工程质量验收记录建筑给水排水及采暖子分部工程质量验收记录（统表建筑给水排水及采暖分项工程质量验收记录（统表建筑给水排水及采暖质量控制资料核查表1）2）5 6 SN1.4SN1.5建筑给水排水及采暖安全和功能检验资料核查及主要功能抽查记录7 SN1.68 9 SN1.7SN.2建筑给水排水及采暖观感质量检查记录质量控制资料10 SN2.1 设备、材料进场验收检查记录建筑给水排水及采暖工程材料、设备、器具合格证、质保书及进场检（试）验报告汇总表11 SN2.21213141516171819202122 SN2.3SN2.4管道隐蔽记录管道支、吊架安装记录SN2.6 楼板（屋面）立管洞盛水试验记录塑料排水管伸缩器预留伸缩量记录管道保温验收记录SN2.8SN2.10SN2.15SN2.16SN2.17SN2.18SN2.19SN2.20承压管道系统（设备）强度和严密性水压试验记录非承压管道灌水试验记录给水、热水、采暖管道系统冲洗记录卫生器具满水试验记录地漏排水试验记录排水管道通球试验记录23242526272829 SN2.21SN3排水系统及卫生器具通水试验记录工程质量验收记录统表 1统表 2SN3.1.1统表 2SN3.1.3室内给水系统子分部工程质量验收记录给水管道及配件安装分项工程质量验收记录给水管道及配件安装分项工程检验批质量验收记录给水设备安装分项工程质量验收记录给水设备安装分项工程检验批质量验收记录序号编号名称页码备注30 统表 1统表 2SN3.2.1统表 2统表 1统表 2 室内排水系统安装子分部工程质量验收记录3132333435 室内排水管道及配件安装分项工程质量验收记录室内排水管道及配件安装分项工程检验批质量验收记录室内雨水管道及配件安装分项工程质量验收记录室内热水供应系统安装子分部工程质量验收记录室内热水管道及配件安装分项工程质量验收记录36 SN3.3.1 室内热水管道及配件安装分项工程检验批质量验收记录373839 统表 2统表 1统表 2室内热水辅助设备安装分项工程质量验收记录卫生器具安装子分部工程质量验收记录卫生器具安装分项工程质量验收记录40 SN3.4.2 卫生器具安装分项工程检验批质量验收记录414243444546统表 2SN3.4.2统表 2SN3.4.3统表 1统表 2卫生器具给水配件安装分项工程质量验收记录卫生器具给水配件安装分项工程检验批质量验收记录卫生器具排水管道安装分项工程质量验收记录卫生器具排水管道安装分项工程检验批质量验收记录室内采暖系统子分部工程质量验收记录室内采暖系统管道及配件安装分项工程质量验收记录室内采暖系统管道及配件安装分项工程检验批质量验收记录47 SN3.5.14849505152统表 2SN3.5.5统表 1统表 2SN3.6.1系统水压试验及调试分项工程质量验收记录系统水压试压及调试分项工程检验批质量验收记录室外给水管网子分部工程质量验收记录给水管道安装分项工程质量验收记录给水管道安装分项工程检验批质量验收记录建筑中水系统及游泳池水系统安装子分部工程质量验收记录535455统表 1统表 2SN3.9.1建筑中水系统管道及辅助设备安装分项工程质量验收记录建筑中水系统管道及辅助设备安装分项工程检验批质量验收记录5657统表 2 游泳池水系统安装分项工程质量验收记录SN3.9.2 游泳池水系统安装分项工程检验批质量验收记录建筑给水排水及采暖工程施工现场质量管理记录SN1.1 工程名称施工许可证号建设单位设计单位监理单位项目负责人项目负责人施工单位主要工种证号姓名工种持证名称发证部门现场管理制度质量检验制度施工图审查情况施工组织设计及方案审批人现场使用主要设备仪器、仪表名称型号规格单位数量说明专业技术负责人：专业监理工程师：年月日年月日提示该表如栏目内不够填写时，可另行加页。
