局域网组建的最佳实践成功案例探秘

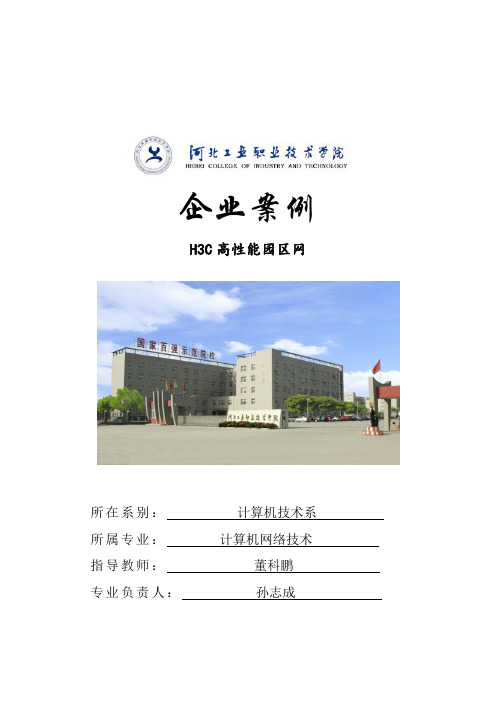

企业案例H3C高性能园区网所在系别：计算机技术系所属专业：计算机网络技术指导教师：董科鹏专业负责人：孙志成筑友公司局域网组建一、项目来源筑友公司局域网组建二、项目主要内容随着计算机及局域网络应用的不断深入，特别是各种计算机应用系统被相继应用在实际工作中，各企业、各单位同外界信息媒体之间的相互交换和共享的要求日益增加。

需要使各单位相互间真正做到高效的信息交换、资源的共享，为各单位人员提供准确、可靠、快捷的各种生产数据和信息，充分发挥各单位现有的计算机设备的功能。

三、项目知识点1、网络设计原则筑友公司为了加快信息化建设，新的公司网将建设一个以办公自动化、电子商务、业务综合管理、多媒体视频会议、远程通讯、信息发布及查询为核心，以现代网络技术为依托，技术先进、扩展性强，将集团的各种办公室、多媒体会议室、PC终端设备、应用系统通过网络连接起来，实现内、外沟通的现代化计算机网络系统。

该网络系统是支持办公自动化、供应链管理、ERP以及各应用系统运行的基础设施，为了确保这些关键应用系统的正常运行、安全和发展，系统必须具备如下的特性：1、采用先进的网络通信技术完成公司网的建设，实现各分公司的信息化；2、在整个公司网络内实现所有部门的办公自动化，提高工作效率和管理服务水平；3、在整个公司网络实现资源共享、产品信息共享、4、在整个公司网络内实现财务电算化；5、在整个公司网络内实现集中式的供应链管理系统和客户服务关系管理系统；2、信息点分析表3、VLAN规划四、项目技能点1、IP地址正确配置ISP分配给公司的全局IP地址地址段为: 202.106.0.3 --202.106.0.200/24.,私有地址（Private address）属于非注册地址，专门为组织机构内部使用。

2、核心价换机冗余设计3、OSPF配置4、出口路由配置五、附录：核心层交换机重要代码：Switch(config)#int f0/1Switch(config-if)#no swSwitch(config-if)#ip add 192.168.10.2 255.255.255.0Switch(config-if)#no shutSwitch(config)#int f0/24Switch(config-if)#no swSwitch(config-if)#ip add 192.168.13.1 255.255.255.0Switch(config-if)#no shutSwitch(config)#int f0/23Switch(config-if)#no swSwitch(config-if)#ip add 192.168.14.1 255.255.255.0Switch(config-if)#no shutSwitch(config)#int f0/22Switch(config-if)#no swSwitch(config-if)#ip add 192.168.15.1 255.255.255.0 //配置交换机端口ipSwitch(config-if)#no shutSwitch(config)#int vlan 200Switch(config-if)#ip add 192.168.20.1 255.255.255.0Switch(config-if)#no shutSwitch(config)#int rang f0/10-11Switch(config-if-range)#sw mo tr //设置trunk串口Switch(config-if-range)#channel-group 1 mode on //聚合端口10和端口11 Switch(config-if-range)#exSwitch(config)#router ospf 1Switch(config-router)#network 192.168.10.0 0.0.0.255 area 0 //配置OSPF互通Switch(config-router)#network 192.168.13.0 0.0.0.255 area 0Switch(config-router)#network 192.168.14.0 0.0.0.255 area 0Switch(config-router)#network 192.168.15.0 0.0.0.255 area 0Switch(config-router)#network 192.168.20.0 0.0.0.255 area 0汇聚层交换机代码：Switch(config)#int vlan 60Switch(config-if)#ip add 192.168.6.1 255.255.255.0 //对vlan划分ip地址Switch(config-if)#no shutSwitch(config)#int vlan 70Switch(config-if)#ip add 192.168.7.1 255.255.255.0Switch(config-if)#no shutSwitch(config)#int vlan 80Switch(config-if)#ip add 192.168.8.1 255.255.255.0Switch(config-if)#no shutSwitch(config)#int vlan 90Switch(config-if)#ip add 192.168.9.1 255.255.255.0Switch(config-if)#no shutSwitch(config)#int f0/1Switch(config-if)#switchport mode access //对端口进行聚合和trunk设置Switch(config-if)#switchport mode trunkSwitch(config)#int f0/2Switch(config-if)#switchport mode trunkSwitch(config)#router ospf 1Switch(config-router)#network 192.168.6.0 0.0.0.255 area 0 //设置ospf是他们相互通信Switch(config-router)#network 192.168.7.0 0.0.0.255 area 0Switch(config-router)#network 192.168.8.0 0.0.0.255 area 0Switch(config-router)#network 192.168.9.0 0.0.0.255 area 0接入层交换机代码：Switch(config-vlan)#vlan 20Switch(config)#int range f0/1-10Switch(config-if-range)#sw mo acSwitch(config-if-range)#sw ac vlan 10Switch(config)#int range f0/11-20Switch(config-if-range)#sw mo acSwitch(config-if-range)#sw ac vlan 20访问控制列表配置：Switch(config)#ip access-list standard caiwubuSwitch(config-std-nacl)#deny 192.168.1.0 0.0.0.255 Switch(config-std-nacl)#permit anySwitch(config)#int f0/24Switch(config-if)#ip access-group caiwubu outSTP（生成树协议）hexin1(config)#spanning-treehexin1(config)#spanning-tree mode rstphexin1(config)#spanning-tree priority 4096远程登录配置Switch>enSwitch#conf tSwitch(config)#line console 0hexin1(config-line)#password 123456hexin1(config-line)#loginSwitch(config-line)#exitSwitch(config)#enable password hexin1Switch(config)#exSwitch(config)#hostname hexin1ospf应用技术Router(config)#int f0/1Router(config-if)#ip add 192.168.11.1 255.255.255.0Router(config-if)#no shutRouter(config)#int f0/0Router(config-if)#ip add 192.168.10.1 255.255.255.0Router(config-if)#no shutRouter(config)#router ospf 1Router(config-router)#network 192.168.11.0 0.0.0.255 area 0Router(config-router)#network 192.168.10.0 0.0.0.255 area 0 不同vlan之间的通信Switch(config)#vlan 10Switch(config)#int vlan 10Switch(config-if)#ip address 192.168.1.1 255.255.255.0Switch(config-if)#no shutSwitch(config)#vlan 20Switch(config-vlan)#exSwitch(config)#int vlan 20Switch(config-if)#ip add 192.168.2.1 255.255.255.0Switch(config)#vlan 30Switch(config)#int vlan 30Switch(config-if)#ip add 192.168.3.1 255.255.255.0Switch(config)#vlan 40Switch(config)#int vlan 40Switch(config-if)#ip add 192.168.4.1 255.255.255.0Switch(config-if)#no shutSwitch(config)#router ospf 1Switch(config-router)#network 192.168.1.0 0.0.0.255 area 0 Switch(config-router)#network 192.168.2.0 0.0.0.255 area 0 Switch(config-router)#network 192.168.3.0 0.0.0.255 area 0 Switch(config-router)#network 192.168.4.0 0.0.0.255 area 0链路聚合（PortTrunking）技术hexin1(config)#int rang f0/10-11hexin1(config-if-range)#sw mo achexin1(config-if-range)#sw mo trhexin1(config-if-range)#channel-group 1 mode onVLAN规划技术Switch>enSwitch#conf tSwitch(config)#vlan 10Switch(config-vlan)#vlan 20Switch(config-vlan)#exSwitch(config)#int range f0/1-10Switch(config-if-range)#sw mo acSwitch(config-if-range)#sw ac vlan 10Switch(config-if-range)#exSwitch(config)#int range f0/11-20Switch(config-if-range)#sw mo acSwitch(config-if-range)#sw ac vlan 20。

局域网组建案例_网络技术在当今数字化的时代，局域网的组建对于企业、学校、家庭等各种场所来说都具有重要意义。

它能够实现资源共享、提高工作效率、增强信息安全性。

下面，我将为您详细介绍一个局域网组建的案例。

一、项目背景本次局域网组建的对象是一家拥有 50 名员工的小型设计公司。

公司的业务主要涉及平面设计、室内设计和 3D 建模等领域，日常工作中需要大量的图形处理和文件传输。

此前，公司的网络环境较为混乱，员工之间的文件共享主要依靠移动存储设备，不仅效率低下，还存在数据丢失和泄露的风险。

为了提高工作效率、保障数据安全，公司决定组建一个稳定、高效的局域网。

二、需求分析在组建局域网之前，我们对公司的需求进行了详细的分析。

1、高速稳定的网络连接：确保员工在进行图形处理和文件传输时不会出现卡顿和延迟的情况。

2、资源共享：实现员工之间的文件共享，方便团队协作。

3、数据安全：对公司的重要数据进行备份和加密，防止数据泄露。

4、权限管理：根据员工的职位和工作需求，设置不同的访问权限。

5、易于管理和维护：网络系统应具备简单易用的管理界面，方便管理员进行日常的维护和管理。

三、网络拓扑结构设计根据公司的需求和实际情况，我们设计了以下的网络拓扑结构：1、核心层：采用一台高性能的企业级路由器作为核心设备，负责连接外网和内网，并进行数据的转发和路由。

2、汇聚层：使用一台千兆以太网交换机作为汇聚层设备，将各个部门的网络连接起来。

3、接入层：每个员工的工作区域配备一台百兆以太网交换机，用于连接员工的计算机和其他设备。

四、硬件设备选型1、路由器：选择了一款具有强大性能和丰富功能的企业级路由器，支持多WAN口接入、VPN、防火墙等功能，能够满足公司的网络需求。

2、交换机：汇聚层交换机选用了一台 24 口千兆以太网交换机，接入层交换机选用了 8 口百兆以太网交换机。

3、服务器：为了实现数据的存储和共享，配置了一台高性能的服务器，安装了 Windows Server 操作系统，并配置了文件服务器、打印服务器等服务。

局域网组网实例基于无线桥接的局域网扩展在现代社会，互联网已经成为人们生活中必不可缺的一部分。

为了实现互联网的共享和便利，局域网的组网显得尤为重要。

本文将以基于无线桥接的局域网扩展为例，介绍局域网组网的实例和过程。

一、局域网组网的基本概念和原理局域网（Local Area Network，LAN）是指在一个较小的范围内连接多台计算机、打印机等设备，使其能够互相通信和共享资源的网络。

局域网组网的基本原理是通过网络设备（如路由器、交换机等）将各个计算机连接起来，形成一个网络。

二、局域网组网的实例为了满足人们对互联网和网络资源共享的需求，我们设计并实现了一个基于无线桥接的局域网扩展实例。

该实例采用以下步骤进行组网：1. 确定网络拓扑结构首先，我们需要根据实际需求确定局域网的拓扑结构。

一般情况下，我们可以采用星型拓扑结构，即将各个计算机连接到一个中心设备（路由器、交换机等）上。

2. 配置网络设备在确定了网络的拓扑结构后，我们需要对网络设备进行相应的配置。

首先，我们需要给每个计算机分配一个唯一的IP地址，这样才能实现彼此之间的通信。

其次，我们需要配置路由器或交换机的无线桥接功能，以实现无线网络的覆盖和扩展。

3. 连接局域网和互联网在完成网络设备的配置后，我们需要将局域网与互联网进行连接，实现局域网与外界的通信。

一般情况下，我们可以通过将路由器连接到宽带接入设备（如光猫）来实现局域网和互联网的连接。

4. 测试网络连接在完成了以上步骤后，我们需要测试局域网的连接性和可用性。

可以通过对局域网内的计算机进行互相PING操作，测试它们之间的通信是否正常。

另外，还可以尝试连接外部互联网资源，如浏览网页、下载文件等，来测试网络的可用性。

三、局域网组网的优势和应用场景局域网组网的优势是可以实现内网资源的共享和高速传输。

通过组建局域网，不仅可以共享打印机和文档等资源，还可以实现多台计算机之间的文件传输、共享文件夹等操作。

另外，局域网还可以提供高速的局域网内部通信，减少数据传输的延迟和拥堵。

局域网组建的经典案例分析近年来，随着信息技术的迅猛发展和企业对网络通信需求的不断增加，局域网(LAN)的建设越来越普遍。

局域网的组建对于提高企业内部通信效率、降低成本、提升工作效率具有重要意义。

本文将以一个经典的案例来分析局域网组建的过程和效果，并讨论如何克服其中的困难和挑战。

一、案例背景介绍某ABC公司是一家中型企业，总部位于城市A，分布有多个分支机构，分布在城市B、城市C和城市D等地。

在过去，各个分支机构之间的通信主要依靠传真、电话等传统方式，效率低下且成本较高。

为了改善这种局面，ABC公司决定建设一个跨地域的局域网来实现各个分支机构之间的高效通信。

二、局域网组建的方案设计为了满足ABC公司的需求，我们提出了以下四个步骤的局域网组建方案。

1. 网络架构设计首先，我们需要设计一个适合ABC公司的网络架构。

根据不同的分支机构规模和通信需求，我们决定采用星型拓扑结构。

总部设立一个服务器作为中央节点，每个分支机构都连接到该中央节点。

这种架构可以稳定可靠地实现信息的传输和共享。

2. 硬件设备采购与安装根据网络架构设计，我们需要采购合适的硬件设备，包括路由器、交换机、网线等。

这些设备将在各个分支机构和总部进行安装和配置，确保网络的正常运行。

在设备采购方面，我们将要求供应商提供优质的设备，并保证设备的兼容性和稳定性。

3. 网络配置与管理一旦硬件设备安装完成，我们需要对网络进行配置和管理。

网络配置包括IP地址、子网掩码、网关等的设置，以及网络安全性的配置，如防火墙设置等。

同时，我们还需要建立一套完善的网络管理系统，对网络进行实时监控和维护，确保网络的稳定运行。

4. 人员培训与技术支持在局域网建设完成后，我们需要对ABC公司的员工进行相关的培训，使他们能够熟练运用局域网系统。

培训内容主要包括网络基础知识、网络配置和故障排除等。

同时，我们还要提供技术支持，及时解决员工在使用过程中遇到的问题。

三、局域网组建的挑战与解决方案局域网组建过程中可能面临的挑战包括技术难题、预算限制和安全风险等。

局域网组建案例_网络技术在当今数字化的时代，局域网的组建对于企业、学校、家庭等各种场景都具有重要意义。

它不仅能够实现资源共享、提高工作效率，还能为用户提供更便捷的网络服务。

下面将为您详细介绍一个局域网组建的案例。

一、需求分析本次案例中的客户是一家拥有 50 名员工的小型设计公司。

由于工作需要，员工之间需要频繁共享大型设计文件，并且要求能够稳定、快速地访问公司内部的服务器资源。

此外，公司还希望能够实现无线网络覆盖，以满足员工移动办公的需求。

二、网络规划1、拓扑结构采用星型拓扑结构，以一台高性能的企业级交换机作为核心设备，连接各个终端设备和服务器。

为了保证无线网络的稳定性，使用无线控制器对多个无线接入点进行统一管理。

2、 IP 地址规划选择私有 IP 地址段 19216810/24，为每个终端设备和服务器分配固定的 IP 地址，方便管理和维护。

3、 VLAN 划分根据部门划分不同的 VLAN，如设计部、市场部、财务部等，以提高网络安全性和性能。

三、设备选型1、交换机选用具有高背板带宽和端口转发速率的 24 口千兆以太网交换机，满足大量数据传输的需求。

2、路由器选择一款支持 VPN 功能的企业级路由器，以便员工在外出时能够安全地访问公司内部网络。

3、服务器配置一台高性能的文件服务器和一台数据库服务器，确保数据的存储和管理。

4、无线设备无线控制器选用能够管理多个无线接入点的型号，无线接入点则选择支持 80211ac 标准的设备，提供高速稳定的无线网络。

四、布线施工1、网线选择选用六类非屏蔽双绞线，以保证传输速率和抗干扰能力。

2、布线方式采用桥架和线槽进行布线，确保线路整齐美观，并且便于维护和管理。

3、标签标识对每条网线和端口进行清晰的标签标识，方便后续的故障排查和维护。

五、设备安装与配置1、交换机配置划分 VLAN，并将各个端口分配到相应的 VLAN 中。

配置端口速率、双工模式等参数，优化网络性能。

2、路由器配置设置上网方式、NAT 转换、防火墙规则等。

公司局域网组建与配置实例在当今数字化的商业环境中，一个高效、稳定且安全的公司局域网对于企业的日常运营至关重要。

它不仅能够提升员工之间的沟通效率，还能保障数据的安全传输和共享，为企业的发展提供有力的技术支持。

接下来，我将为您详细介绍一个公司局域网组建与配置的实际案例。

一、需求分析在组建局域网之前，我们首先对公司的需求进行了深入的分析。

该公司是一家拥有100 名员工的中型企业，分布在同一栋办公楼的三层。

主要需求包括：1、实现员工之间的文件共享和数据交换，提高工作效率。

2、能够支持多部门之间的协同工作，例如财务、销售、市场等。

3、保障公司内部网络的安全性，防止外部入侵和内部数据泄露。

4、为员工提供稳定的网络连接，以满足日常办公、邮件收发、视频会议等需求。

二、网络拓扑结构设计根据公司的需求和建筑布局，我们设计了以下的网络拓扑结构：1、核心层：采用一台高性能的企业级路由器作为核心设备，负责连接外部网络和内部各个子网，并进行数据的高速转发和路由选择。

2、汇聚层：在每一层楼设置一台汇聚交换机，用于连接该楼层的接入交换机和核心路由器，实现楼层之间的数据汇聚和传输。

3、接入层：每个办公室和工作区域配置一台接入交换机，将员工的电脑、打印机等设备接入网络。

三、硬件设备选型1、路由器：选择了一款具有强大处理能力和丰富安全功能的企业级路由器，支持多种路由协议，如 OSPF、BGP 等，能够满足公司未来网络扩展的需求。

2、交换机：汇聚交换机选用了具有高背板带宽和端口密度的千兆以太网交换机，接入交换机则选用了性价比高的百兆以太网交换机。

3、服务器：为了满足文件共享、邮件服务和数据库存储等需求，配置了一台高性能的服务器，配备了大容量的硬盘和足够的内存。

四、IP 地址规划为了便于管理和维护，我们对公司局域网进行了合理的 IP 地址规划。

采用了私有 IP 地址段 19216800/16 ，并将其划分为多个子网：1、管理层子网：19216810/24 ，用于连接公司领导和管理人员的电脑。

局域网组建案例
很多人不知道局域网怎么组建，店铺为大家整理了相关内容，供大家参考阅读!
局域网组建案例
首先在任务栏找到无线网快捷图标，单击鼠标左键，打开无线网络
单击“打开网络共享中心”弹出网络共享对话框
找到第一项“设置新的连接或网络”，单击进入选项
在新的选项卡，往下滑动滚动条，选择“设置无线临时(计算机到计算机)网络”
当“设置无线临时(计算机到计算机)网络”被选中后，单击下一步这里是设置无线临时网络的一些提示信息，单击下一步
给你创建的无线网起一个名字，然后设置一个密码，设置完成单击”下一步“
正在开启无线局域网，请稍候。

现在提示设置的111网络已经可以使用了，单击”关闭“
现在回到无线管理中心，也可以看到新创建的无线网络，现在正在等待用户。

本文已影响人。

典型局域网设计成功案例在信息高速发展的今天，企业INTRANET建设在我国的大，中企业中已成为当务之急。

本篇就中小型企业典型局域网(LAN)设计作简单的介绍。

一、本局域网采用以太网的结构。

物理上由服务器，路由器，工作站，操作终端通过集线器形成星型结构共同构成局域网。

具体拓扑结构如下：二、网络的硬件的结构网络的拓扑结构1：数据库服务器采用美国DEC公司的小型计算机，型号为Alpha Server 4000，如果资金宽裕，可在增加一台作为备份系统；2、路由器采用美国CISCO公司的CISCO 2500路由器，用于提供以太网间互联功能；3、集线器采用12个10 BASE-T以太网端口的集线器；4、操作终端采用Pentium级的PC 3台，可扩充；5、工作站采用Pentium级的PC或PC服务器2台，可扩充；6、打印机使用HP激光打印机，型号为HP Laser Jet 4v，自带网卡；7、另外3Com Etherlink III ISA(3C509b-TPO)in PnP mode网卡若干，RJ45水晶头若干，网线若干米。

三、网络的软件的结构本系统采用TCP/IP网络，其网络地址及主机标识使用TCP/IP建议的B类编码格式；系统采用CLIENT/SERVER的结构体系；UNIX操作系统；SQL标准的关系数据库SYBASE；C++及C语言。

1、系统服务器软件操作系统：UNIX数据库系统：SYBASE开发工具：C或C++2、工作站软件操作系统：SCOUNIX开发工具：C或C++3、操作终端软件操作系统：WINDOWS95开发工具：VB4.0/VC4.0和SQL WINDOWS四、网络安装步骤1、根据网络拓扑结构完成网络布线，并进行B类网址的规划，假定路由器的地址为174.74.5.1,数据库服务器的地址为134.74.5.8，PC操作终端地址174.74.5.30-174.74.5.50，工作站的地址为174.74.5.200-174.74.5.254。
