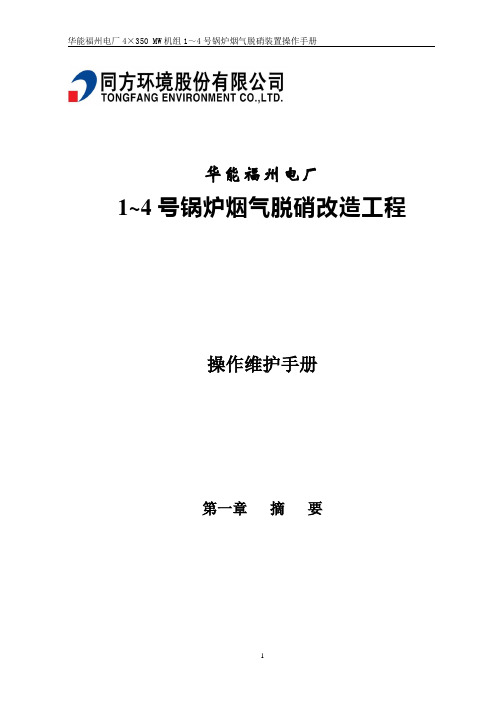

华能福州电厂1~4号锅炉烟气脱硝改造工程操作维护手册第一章摘要目录1、概述 (3)2. 介绍 (3)3．缩写和定义 (3)3.1 缩写 (3)3.2 定义 (4)4．KKS 标识和编码 (5)5、SCR系统简单介绍 (5)5.1 SNCR（选择性非催化还原法）技术原理 (6)5.2 SCR（选择性催化还原法）技术原理 (6)5.3 工艺流程 (7)5.4 运行控制 (7)5.5 催化剂 (7)5.6 反应温度 (10)5.7 供氨与喷氨系统 (10)5.8 NO x的在线监测 (11)5.9 氨逃逸的危害 (11)6 主要编制依据 (12)7 主要设计原则 (12)8 计量单位和符号 (15)1、概述华能福州电厂现有4³350MW亚临界燃煤机组，三期2³660MW机组正在扩建。
为减少锅炉NOx排放对大气的污染，改善区域生态环境，将对1~4号机组实施烟气脱硝SCR 改造。
脱硝装置处理100%烟气量，脱硝反应器与还原剂供应系统按照脱硝效率不低于70%设计。
本次烟气脱硝工程采取炉后烟气脱硝SCR的技术。
本操作维护说明包含的内容以广翰院、同方环境技术部提供的脱硝设计及技术为蓝本。
由同方环境调试部参照自己的脱硝技术及以往工程编制。
2. 介绍本手册介绍了承包商范围内系统的功能和操作，有助于电厂工作人员能正确、安全地安装设备。
由于该信息属于保密级，因此没有承包商的书面同意，买方不能将这份手册或其中之一透露给第三方。
本手册将重点介绍设备间的相互影响，对集成系统不作详细描述。
操作说明只是设备技术文档的一部分，因此，本手册只可作为操作人员、检修人员培训材料之一。
如果系统长时间运行后，客户掌握了操作经验，并发现操作程序与本手册所介绍有差异，客户应该报告卖方，这样卖方能修改本手册的内容。
卖方保留对操作手册修改和增加内容的权利。
为了保证系统能正常运行，必须监视整个电厂运行状况，操作人员必须持证上岗。
操作人员的任务不仅要了解系统正常运行的方法，还必须在系统发生故障时能够做出迅速反应。
火电厂：福州华能电厂：福州市仓山区双湖三路6华能福州电厂位于福建省长乐市筹东，闽江南岸，是国务院批准的华能国际电力开发公司第一批建设项目，1994年6月30日改制后，成为华能国际电力股份有限公司第一批全资电厂之一。
电厂6台机组分为三期建设，2010年全部建成投产，总装机容量达到2720MW。
厂长：陈辉党委书记、纪检书记、工会主席：卓新录副厂长：庄将平、赵德远、寿兵、沈洪伟、许赞飞副总工：刘明奇华电可门发电有限公司：福建省福州市连江县可门福建华电可门发电有限公司系华电福建发电有限公司（以下简称福建公司）所属全资子公司。
福建华电可门发电有限公司福州可门火电厂（以下简称可门电厂）规划装机容量为8×600MW，一期工程为2×600MW超临界机组。
可门电厂位处福州市连江可门港区，距福州89公里。
建设可门电厂是福建公司实施中国华电集团公司发展战略的重要举措，可门电厂建成后将是福建的主力电源。
福建华电湄洲湾发电厂（燃煤发电）：福建省莆田市秀屿区东埔乡塔林村湄洲湾火电厂(Meizhou Wan Power Plant)位于中国福建省莆田市秀屿区东埔乡塔林村，是经国家批准的首家全外资电厂，采用BOT方式营运。
湄洲湾电厂一期工程装机容量为2×396MW，锅炉由Foster Wheeler公司制造，汽轮发电机组由Alstom公司制造。
宁德大唐电厂：福建大唐国际宁德发电有限责任公司位于福建省宁德市三都澳白马港，公司成立于2003年12月，由大唐国际发电股份有限公司、锦州华富能源投资有限公司、闽东能源投资有限公司、北京中电华泽投资有限公司共同投资建设和经营，各方出资比例为51%、34%、10%、5%。
公司下设总经理工作部、财务部、人力资源部、物资供应部、燃料管理部、安全监察部、设备部、发电部、扩建工程部、监察审计部和思想政治工作部11个部门。
福建省福安市湾坞乡大唐电厂漳州漳平电厂：福建华电漳平电厂位于福建省西南部漳平市九龙江畔。
中国华电集团公司福建公司成员单位全资企业：1、福建永安火电厂2、福建漳平电厂3、福建省厦门电厂4、福建省古田溪水力发电厂5、福建省邵武电厂6、福建省南靖船场溪水力发电厂7、福建省龙岩电厂8、福建省华安水力发电厂9、福建省安砂水力发电厂10、福建省池潭水力发电厂11、福建省福州电厂12、湄洲湾电厂运行分公司控股企业：1、福建漳平发电有限公司（75.00%）2、福建亿力电力投资有限公司（原福建闽能水电开发有限公司）（67.00%）3、福建棉花滩水电开发有限公司（60.00%）4、福建闽能邵武发电有限公司（60.00%）5、闽东水电开发有限公司（51.00%）6、闽东水电开发有限公司（在建）（51.00%）参股企业：1、福州市榕昌柴油机发电有限公司（10.00%）2、拿口发电有限公司（6.30%）3、晋江晋源柴油机发电有限责任公司（5.00％）福建亿力电力投资有限公司控股、参股并负责管理的企业1、福建省高砂水电有限公司2、福建省斑竹水电有限公司3、福建省贡川水电有限公司4、福建省城关水电有限公司5、福建省万安水电有限公司6、福建省水东水电有限公司7、福建省雍口水电有限公司8、福建省闽兴水电有限公司1、福建华电可门发电有限公司系华电福建发电有限公司（以下简称福建公司）所属全资子公司。
福建华电可门发电有限公司福州可门火电厂（以下简称可门电厂）规划装机容量为8×600MW，一期工程为2×600MW超临界机组,计划于2006年实现“双投”。
可门电厂位处福州市连江可门港区，距福州89公里。
建设可门电厂是福建公司实施中国华电集团公司发展战略的重要举措，可门电厂建成后将是福建的主力电源。
注意: 华电可门电厂实际待遇与工作地点，工龄，工作经验，学历，业绩，奖金，提成，扣钱和其它因素有关2、福建厦门电厂是中国华电集团公司内部核算成员单位，是福建省首家通过省经贸委热电联产审定的企业，占地面积32.5万平方米，主要从事发电与供热业务，发展了厦门鹭能电力有限公司等多家具有一定规模与实力的多经公司。
全国各种电厂装机排名1.电厂装机容量2.中国最大电厂3.电厂发电量1、三峡水电站总装机容量2,250万千瓦，年总发电量=2307.2X4650=1073亿度。
水轮发电机32台单机容量：70万千瓦整个三峡水电站共要安装32台单机容量70万千瓦的水轮发电机组，加上电源电站安装的2台单机容量5万千瓦的机组，总装机容量2,250万千瓦，是世界上最大的水电站。
三峡水电站的最大输电范围为1,000公里，目前其机组所发电能已源源不断地送往华中、华东、广东、重庆等地。
2007年上海全社会用电量1100亿度（和三峡建成后年发电量相同）2、上海外高桥电厂总装机容量500万千瓦一期工程装机容量4×300MW，二期装机2×900MW，三期装机2×1000MW。
外高桥电厂三期由申能股份有限公司(600642)、G上电(600021)和国电电力发展股份有限公司(600795)分别按40%、30%、30%的比例出资。
年供电能力可达350亿千瓦时。
3、国电北仑电厂现有装机容量300万千瓦，2009年4月三期完工总装机将达500万千瓦位于浙江省宁波市的北仑港畔目前拥有5台60万千瓦燃煤发电机组，三期扩建工程，国电北仑电厂三期工程是由中国国电集团公司、浙江省能源集团有限公司、宁波开发投资集团有限公司共同出资建设，总投资达84.2亿元，将建设2台100万千瓦燃煤发电机组，计划于2009年4月全部建成投产，届时北仑电厂的总装机将达500万千瓦，重新成为国内最大火电厂4、大唐托克托电厂总装机容量480万千瓦大唐发电、京能和蒙电华能热电三家股东分别以60%、25%、15%的比例出资设立。
5、华电国际邹县发电厂总装机容量454 万千瓦一二期工程安装4 台33.5 万千瓦三期工程安装2 台60 万千瓦机组四期工程建设的两台100 万千瓦超超临界机组6、华能沁北发电有限责任公司（华能沁北电厂）总装机440万千瓦一期工程安装2×600MW超临界火电机组1号机组2004年11月20日通过1682号机组2004年12月14号投产发电二期工程安装2×600MW超临界火电机组3号机组2007年11月21日通过1684号机组2007年12月12日通过168三期工程安装2×1000MW超临界火电机组5号6号机组预计2010年10月投产7、华能玉环电厂总装机容量为四台百万千瓦（三期2*100万待定）位于浙江省台州市玉环县大麦屿开发区下青塘华能玉环电厂是国家超超临界机组技术实现国产化的依托工程，主蒸汽压力为26.25MPa（a），主蒸汽和再热蒸汽温度分别为600℃。
各工况下磨煤机启停及运行注意事项一、锅炉启动至带低负荷过程中，启动磨煤机的注意事项：1、锅炉启动初期：视实际情况，在汽机2000 rpm 暖机时且空预器进口烟温≥200℃、热风温度≥160℃即可起动一次风机开始暖磨。
注意暖磨对火焰中心提升的影响，暖磨过程要缓慢，开始时要保持较低的一次风量，而后观察汽温、金属壁温的情况再逐渐加大。
锅炉启动过程时，需确认投运的第一、二套制粉系统煤仓的煤种为正常煤种。
正常煤种指其各项工业分析（挥发份、低位热值、灰份与水份）接近设计煤种。
禁止使用严重偏离设计煤种的特殊煤种（如褐煤、贫瘦煤）作为启动用煤，防止出现炉膛灭火、爆燃或尾部烟道再燃烧的现象。
主机到达3000rpm 后或并网后且热风温度≥200℃后投入给煤机；投入第一台给煤机后，仍保留一只重油枪运行，防止燃烧不稳、燃烧不完全等，投粉后注意控制炉水升温率不超限。
给煤机投运后，需确认磨煤机咬合正常，磨煤机振动正常，通过火焰摄像头或就地看火孔观察投粉后着火情况，火焰应呈明亮橙黄色，无冒黑烟现象。
投粉后及时投运电除尘，并应根据炉内燃烧情况以及受热面金属壁温升情况，及时进行风量、炉膛-风箱差压等的燃烧调整，并缓慢、均匀的增加给煤量。
锅炉投粉后，若发现煤粉气流不着火或燃烧不稳定且经调整无效时，应立即停止给煤机，加强通风5～10min，并待炉膛温度进一步提高后再投。
如两次投粉不着火，应停止投粉，分析原因，严禁盲目试投。
投粉初期要特别加强对锅炉燃烧状况的监视和调整，及时到现场观察燃烧情况。
若投粉后热风温度降低至≤180℃，则必须暂停增加给煤量，采取措施（如：提高给水温度、开大暖风器、进行油煤切换，增投油枪等手段）使热风温度回升后才能继续增加给煤量。
锅炉投粉运行后，应严密监视过热器、再热器各级受热面的金属壁温不超出报警值。
对煤仓被烧空后再加仓或停炉超过一周以上首次起动给煤机时，要派人到现场进行煤仓的敲打（禁止启动煤仓的自动振打装置，防止堵的更密实），防止煤仓搭桥。
技术改造华能福州电厂3号、4号炉磨煤机入口一次热风隔绝门改造吴士祥(华能福州电厂,福建长乐350200) 摘 要:针对华能福州电厂3号、4号炉磨煤机入口一次风隔绝门不严的问题,提出了对其进行改造的方案,即把一次风隔绝门全部换成闸板门,同时对闸板门三种安装方式进行了比较。
关键词:电厂;磨煤机;一次风;隔绝门;闸板门;安装 中图分类号:T K223.25 文献标识码:A 文章编号:16712086X (2003)0120001203R etrof it of the Entering Primary H ot Air ’s Isolation V alves at Coal Mill ’s Entrance of H uaneng Fuzhou Pow er Plant ’s sets No.3and No.4WU Shi 2xiang(Huaneng Fuzhou Power Plant ,Changle ,Fujian 350200,China )Abstract :A Scheme for retrofitting the primary air ’s isolation valves at coal mill ’s entrance of Huaneng Fuzhou Power Plant ’s sets No.3and No.4by exchanging them for gate valves ,to obliterate their leakage ,prob 2lem ,is being put forth.Three ways for installing the gate valves are compared at the same time.K ey w ords :power plant ;coal mill ;primary air ;isolation valve ;gate valve ;installation收稿日期:2001212206作者简介:吴士祥(1966-),男,华能福州电厂高级工程师,长期从事锅炉检修技术管理工作。
