如何选用滤波器，你造吗？什么是滤波器？滤波器是一种用于信号处理的设备，它可以去除原始信号中的某些频率成分，以便对信号进行更精确的分析或传输。
在电子工程中，信号可能存在于不同的频率范围内，因此滤波器被广泛应用于通信系统、音频系统、调制解调器、无线电传输系统、计算机网络以及音乐等领域。
如何选择滤波器？在选择滤波器时，以下是一些需要考虑的因素：1. 频率特性滤波器的频率特性表明了它们如何处理特定频率范围内的信号。
除非你知道自己的信号频率范围，否则很难选择适当的滤波器。
对于许多应用程序，一个双通滤波器是最适合的，因为它可以去除高低频中不需要的频率成分。
2. 滤波器类型滤波器分为两类：激励滤波器和被动滤波器。
其中，激励滤波器可以被用于通过对未知附加噪声的心电图波形片段的滤波来恢复ECG波形。
被动滤波器是一种无源电路，在输入和输出之间没有任何源。
主要包括RC滤波、LC滤波、RL滤波器等，它们基于不同的物理原理，具有不同的性能和应用。
3. 停波带和通带在选择滤波器时，停波带和通带是很重要的两个概念。
通带是一个滤波器可以传递的频率范围，而在停波带内的频率则被滤波器抑制。
因此，在选择滤波器时，必须考虑信号的频率和所需的频率响应。
4. 带通滤波器和带阻滤波器带通滤波器和带阻滤波器是两种常见的滤波器类型。
带通滤波器仅传递来自某个频率范围内的信号分量，而阻止其他分量的通过。
带阻滤波器则在特定频率范围内阻止信号分量，但使其他信号通过。
5. 滤波器的衰减率在选择滤波器时，滤波器的衰减率也是一个很重要的因素。
衰减率描述了滤波器能够抑制信号分量的强度。
在频率响应图中，衰减率通常用分贝来衡量。
滤波器的衰减率越高，它就能够压制更多的信号分量。
总结在选择滤波器时，我们需要考虑信号的频率范围、滤波器类型、停波带和通带、带通滤波器和带阻滤波器以及滤波器的衰减率。
根据应用，我们可以选择不同类型的滤波器，以获得最佳的信号处理效果。
馈通滤波器馈通滤波器，是一种主要用于在金属面板上，主要用于抑制高频谐波对信号、电源线等干扰的滤波器件。
用于安装馈通型滤波器的金属面板，具有很低的接地阻抗，且金属面板既作滤波接地又起隔离滤波器的输入、输出端耦合的作用，因此馈通滤波器具有非常好的高频滤波效果。
馈通滤波器特性和应用：焊接式馈通滤波器焊接式馈通滤波器是对于安装空间狭小时最理想的产品；应用：主要用于滤波信号、数据线和AC电源线；电信设备、传输设备、微波滤波器、工控机、复合电路滤波器组件；尺寸小：有效利用空间；额定电压：可达750VDC；多种电路结构：C型、Pi型、L型电路都可以提供；高温构造：可以防止安装时的回流；认证：可供MIL-F-15733 QPL 和 MIL-C-11015 (CK99)认证的滤波器；树脂密封螺栓式馈通滤波器树脂密封螺栓式馈通滤波器用所配的螺母和垫圈可以很方便地安装到通孔位置；在坚固外壳的两端用树脂密封提供良好的环境保护；应用：主要用于信号、数据线、DC电源线滤波；其中微型挤压安装或螺装是应用在不宜焊接时的理想选择，适合微波及其他高频应用；电压：可到达2500VDC/240VAC 认证：可供MIL-F-15733认证产品电路结构：C型、L型、Pi型高流高压树脂密封馈通滤波器应用：高流滤波器主要应用于高流开关式电源、DC充电系统；高压滤波器主要应用于高压电源、坚固螺栓式结构容易安装；特点：高电流可达100Amps 电压：可达2500VDC和240VAC@400HZ玻璃密封高性能馈通滤波器此系列滤波器采用玻璃密封装、具有优良EMI滤波性能；对那些在恶劣的环境仍要求高可靠性滤波的，这款产品是最好的选择，可供10KHz 到大于10GHz的宽频高性能EMI滤波，玻璃密封系列高度防潮、防腐蚀、防其他可能在军事应用中遇到的恶劣环境的影响。
应用：电源、信号线、火箭点火装置、飞机、军事通讯、医疗设备、多段式滤波；优化设计: 多种尺寸形状及C 、L和π型电路供选择、瞬间抑制π、T、&TT电路可选；可靠性: 参照MIL-F-15733和MIL-F-28861标准制造、符合QPL要求；基于MIL-F-28861、太空应用“S”级水平FED/MIL认证: 符合MIL-F-15733和 MIL-F-28861标准特性: 插入损耗范围 1MHZ - 18GHZ电容量和温度特性: 1.4μF NPO、X7R、Z5U温度范围: -55℃-+125℃ 最大电压值: 400VDC 240VAC@400HZ 最大电流: 30Amps滤波器种类片式滤波器有贴片式和引线式两种，体积小，可用于表面安装，节约 PCB 空间和安装时间。
射频滤波器的选用有哪些要求呢随着通信技术的不断发展，射频滤波器作为通信系统中不可或缺的组件，已经被广泛应用于各种无线通信设备中。
而在选择射频滤波器时，不仅需要考虑其技术特性和性能参数，还需要考虑其适应环境以及成本等多重因素。
为此，本文将从多个方面来探讨射频滤波器的选用要求，以便更好地应用于通信系统中。
适应频率范围首先，射频滤波器的选用要求需要考虑到其适应的频率范围。
由于不同的无线通信设备在传输数据时所涉及的频率并不相同，因此在滤波器的选用过程中，需要考虑到其频率响应特性和中心频率的设置。
同时，还需要考虑到滤波器的带宽和阻带范围，以满足对信号的精确过滤和抑制，保证通信质量和稳定性。
技术特性和性能指标其次，射频滤波器的选用还需要考虑到其技术特性和性能指标。
包括但不限于：•通带插损和衰减系数•阻带衰减和带宽•带内波纹和抖动•群延迟和群时延•输入和输出阻抗匹配•温度特性和线性度以上各项性能指标将直接影响射频滤波器的可靠性、精度和稳定性。
在实际应用中，需要根据设备的具体使用场景和要求，选择满足特定性能指标的射频滤波器才能有效地抑制干扰或过滤信号。
抗干扰和抗放大器起振能力第三，射频滤波器的选用还需要考虑到其抗干扰和抗放大器起振能力。
在实际通信环境中，存在着各种形式的干扰和噪声，这些干扰源可能会导致射频滤波器失效或无法正常工作。
因此，需要在选择射频滤波器时，考虑其对不同类型干扰的响应能力，以保证系统性能的稳定和可靠。
同时，射频滤波器本身具有一定的放大器效应，可能会对相邻频道的信号产生放大器起振的影响，从而导致系统失效。
因此，在选择射频滤波器时，需要考虑其抗放大器起振能力，以减少系统失效的风险。
体积、功耗和成本最后，射频滤波器的选用还需要考虑到其体积、功耗和成本等方面因素。
通常来说，在实际应用中，需要将滤波器体积和功耗尽量降低，以方便集成和使用。
同时，在选择射频滤波器时，还需要综合考虑其价格和性能比，以选择性价比更高的滤波器。

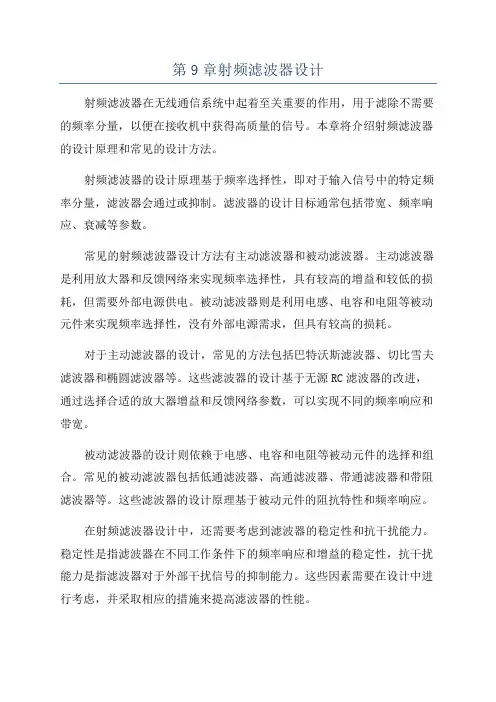

第9章射频滤波器设计射频滤波器在无线通信系统中起着至关重要的作用，用于滤除不需要的频率分量，以便在接收机中获得高质量的信号。
本章将介绍射频滤波器的设计原理和常见的设计方法。
射频滤波器的设计原理基于频率选择性，即对于输入信号中的特定频率分量，滤波器会通过或抑制。
滤波器的设计目标通常包括带宽、频率响应、衰减等参数。
常见的射频滤波器设计方法有主动滤波器和被动滤波器。
主动滤波器是利用放大器和反馈网络来实现频率选择性，具有较高的增益和较低的损耗，但需要外部电源供电。
被动滤波器则是利用电感、电容和电阻等被动元件来实现频率选择性，没有外部电源需求，但具有较高的损耗。
对于主动滤波器的设计，常见的方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
这些滤波器的设计基于无源RC滤波器的改进，通过选择合适的放大器增益和反馈网络参数，可以实现不同的频率响应和带宽。
被动滤波器的设计则依赖于电感、电容和电阻等被动元件的选择和组合。
常见的被动滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
这些滤波器的设计原理基于被动元件的阻抗特性和频率响应。
在射频滤波器设计中，还需要考虑到滤波器的稳定性和抗干扰能力。
稳定性是指滤波器在不同工作条件下的频率响应和增益的稳定性，抗干扰能力是指滤波器对于外部干扰信号的抑制能力。
这些因素需要在设计中进行考虑，并采取相应的措施来提高滤波器的性能。
最后，射频滤波器的设计还需要经过仿真和实验验证。
仿真可以通过电路仿真软件进行，可以对滤波器的频率响应和增益等参数进行评估。
实验验证可以通过实际搭建滤波器电路，并通过测试仪器进行性能测试。
综上所述，射频滤波器设计是无线通信系统中重要的一部分，需要考虑到频率响应、带宽、稳定性和抗干扰能力等因素。
设计方法包括主动滤波器和被动滤波器，设计过程需要经过仿真和实验验证。
通过合理的设计和优化，可以实现高性能的射频滤波器。

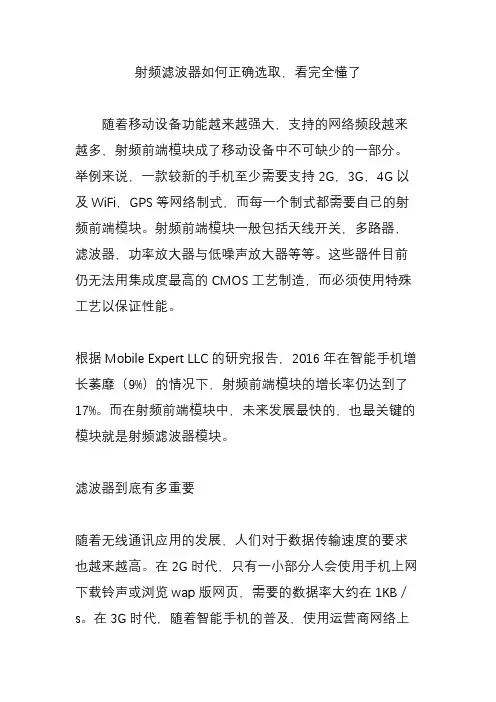

射频滤波器如何正确选取，看完全懂了随着移动设备功能越来越强大，支持的网络频段越来越多，射频前端模块成了移动设备中不可缺少的一部分。
举例来说，一款较新的手机至少需要支持2G，3G，4G以及WiFi，GPS等网络制式，而每一个制式都需要自己的射频前端模块。
射频前端模块一般包括天线开关，多路器，滤波器，功率放大器与低噪声放大器等等。
这些器件目前仍无法用集成度最高的CMOS工艺制造，而必须使用特殊工艺以保证性能。
根据Mobile Expert LLC的研究报告，2016年在智能手机增长萎靡（9%）的情况下，射频前端模块的增长率仍达到了17%。
而在射频前端模块中，未来发展最快的，也最关键的模块就是射频滤波器模块。
滤波器到底有多重要随着无线通讯应用的发展，人们对于数据传输速度的要求也越来越高。
在2G时代，只有一小部分人会使用手机上网下载铃声或浏览wap版网页，需要的数据率大约在1KB／s。
在3G时代，随着智能手机的普及，使用运营商网络上网收发邮件，使用各种app等使得网络流量剧增，需要的数据率大约是50KB／s。
到了4G时代的今天，直播等应用更是将手机通讯的带宽需求推向了一个新的高度，需要的数据率达到了1MB／s。
与数据率上升相对应的是频谱资源的高利用率以及通讯协议的复杂化。
这两个问题是相辅相成：由于频谱资源有限，为了满足人们对数据率的需求，必须充分利用频谱，因此一部手机必须能够覆盖很宽的频带范围，这样在人群拥挤的情况下不同人的设备才能够分配到足够的频谱带宽。
同时，为了满足数据率的需求，从4G开始还使用了载波聚合技术，使得一台设备可以同时利用不同的载波频谱传输数据。
另一方面，为了在有限的带宽内支持足够的数据传输率，通信协议变得越来越复杂，因此对于射频系统的各种性能也提出了严格的需求。
在射频前端模块中，射频滤波器起着至关重要的作用。
它可以将带外干扰和噪声滤除以以满足射频系统和通讯协议对于信噪比的需求。
如前所述，随着通信协议越来越复杂，对于通讯协议对于频带内外的需求也越来越高，这也使得滤波器的设计越来愈有挑战性。
几种常用的EMI滤波器件介绍
伴随电子技术的高速发展，电磁环境日益恶化，大量的电子设备在这种电磁环境中很难正常工作。
另一方面，电子设备的迅速增加，又进一步导致电磁环境的恶化。
因此，现代电子产品设计技术中，如何选用干扰抑制滤波器件，是我们每一位电子产品设计人员必须面对的问题，本文对此进行了详细的阐述。
1. 穿心电容器- 馈通滤波器
馈通滤波器常用于移动通讯设备、雷达导航等一些高频处理模块中，与屏蔽结构体配合，处理输入或输出的低频信号，是其他形式的电容器不能替代的产品。
现在电子线路的工作频率和周围环境中的电磁干扰频率越来越高，将滤波器安装在线路板上所暴露出的高频滤波不足的问题比较突出。
要想在UHF或更高的频段获得更好的滤波效果，特别是保护屏蔽体不被穿透时，必须使用馈通型滤波器解决。
馈通型滤波器安装在金属面板上，具有很低的接地阻抗，并且利用金属面板隔离滤波器的输入和输出，因此滤波器具有非常好的高频滤波效果。
馈通滤波器的电路结构分为C 型（穿心电容）、L 形（一个穿心电容加一个电感）、T 形（两个电感加一个穿心电容）、π形（两个穿心电容加一个电感）等；滤波器的器件越多，则滤波器的过渡带越短，阻带的插入损耗越大。
其中C 型馈通滤波器一般成为穿心电容器。
图1 穿心电容
任何有引线的电容器的滤波效果都会受到接地电感的限制。
如图1 所示，通过将电容器外表面直接用螺纹或焊接的方式接到金属屏蔽体或面板上构成电容器的接地。
由于地电流分散在中心导体周围360°的范围内，实际上不存。
几种常用的抗干扰滤波器件介绍2009-10-20 11:19:00 【文章字体：大中小】推荐收藏打印北京科力亚特电子有限公司李华伴随电子技术的高速发展，电磁环境日益恶化，大量的电子设备在这种电磁环境中很难正常工作。
另一方面，电子设备的迅速增加，又进一步导致电磁环境的恶化。
因此，现代电子产品设计技术中，如何选用干扰抑制滤波器件，是我们每一位电子产品设计人员必须面对的问题，本文对此进行了详细的阐述。
1. 穿心电容器 - 馈通滤波器馈通滤波器常用于移动通讯设备、雷达导航等一些高频处理模块中，与屏蔽结构体配合，处理输入或输出的低频信号，是其他形式的电容器不能替代的产品。
现在电子线路的工作频率和周围环境中的电磁干扰频率越来越高，将滤波器安装在线路板上所暴露出的高频滤波不足的问题比较突出。
要想在UHF或更高的频段获得更好的滤波效果，特别是保护屏蔽体不被穿透时，必须使用馈通型滤波器解决。
馈通型滤波器安装在金属面板上，具有很低的接地阻抗，并且利用金属面板隔离滤波器的输入和输出，因此滤波器具有非常好的高频滤波效果。
馈通滤波器的电路结构分为C 型（穿心电容）、L 形（一个穿心电容加一个电感）、T 形（两个电感加一个穿心电容）、π形（两个穿心电容加一个电感）等；滤波器的器件越多，则滤波器的过渡带越短，阻带的插入损耗越大。
其中C 型馈通滤波器一般成为穿心电容器。
图1 穿心电容任何有引线的电容器的滤波效果都会受到接地电感的限制。
如图1 所示，通过将电容器外表面直接用螺纹或焊接的方式接到金属屏蔽体或面板上构成电容器的接地。
由于地电流分散在中心导体周围360°的范围内，实际上不存在引线电感，电容可以在很高的频率范围内保持良好的性能。
馈通滤波器的使用方法有以下三种：1）安装在屏蔽体（屏蔽盒、屏蔽机箱等）的面板上。
这是最基本的使用方法，当有导线要穿过屏蔽体时，就需要在屏蔽体的面板上安装馈通滤波器，使导线通过馈通滤波器穿过屏蔽体。
射频滤波器设计一、引言射频滤波器是一种重要的电子元件，用于滤除射频电路中不需要的频率成分，以保证系统的正常运行。
本文将介绍射频滤波器的设计方法和步骤。
二、射频滤波器的类型根据滤波器的工作原理，射频滤波器可以分为主动滤波器和被动滤波器两大类。
主动滤波器采用放大器等主动元件来实现滤波功能，适用于对信号进行加工和处理的场合；被动滤波器则由电感、电容和电阻等被动元件构成，适用于对信号频率进行筛选和分离的场合。
三、射频滤波器设计步骤1. 确定滤波器的规格和参数：根据应用场景和需求，确定滤波器的工作频率范围、通带衰减、阻带衰减等参数。
2. 选择滤波器的拓扑结构：根据规格和参数要求，选择合适的滤波器结构，如低通滤波器、高通滤波器、带通滤波器或带阻滤波器等。
3. 选择滤波器的元件：根据选定的拓扑结构，选择合适的电感、电容和电阻等元件，并计算它们的数值。
4. 进行滤波器的电路设计：根据元件的数值，设计滤波器的电路图，并进行仿真和优化，以满足预定的滤波规格和参数。
5. 制作滤波器的原型：根据设计的电路图和元件数值，制作滤波器的原型电路板。
6. 进行滤波器的测试和调整：使用仪器设备对滤波器进行测试，如频率响应、插入损耗等，根据测试结果对滤波器进行调整和优化。
7. 滤波器的最终验证和生产：经过调整和优化后的滤波器，需要进行最终的验证测试，确保其满足设计要求。
之后，可以进行批量生产和应用，以满足实际的工程需求。
四、射频滤波器设计的注意事项1. 保持信号的完整性：滤波器的设计需要综合考虑信号质量与功耗等因素，确保通信信号的完整性。
2. 抑制杂散信号：射频滤波器的设计要能有效抑制杂散信号，以避免对系统产生不需要的干扰。
3. 阻止电磁干扰：射频滤波器也需要具备一定的抗干扰能力，以阻止外界的电磁干扰对系统的影响。
4. 注意滤波器的可靠性和稳定性：射频滤波器在工作过程中需要保持一定的可靠性和稳定性，以确保系统的正常运行。
五、结语射频滤波器的设计是一项复杂而重要的工作，它能够有效地滤除射频电路中不需要的频率成分，保障系统的稳定运行。

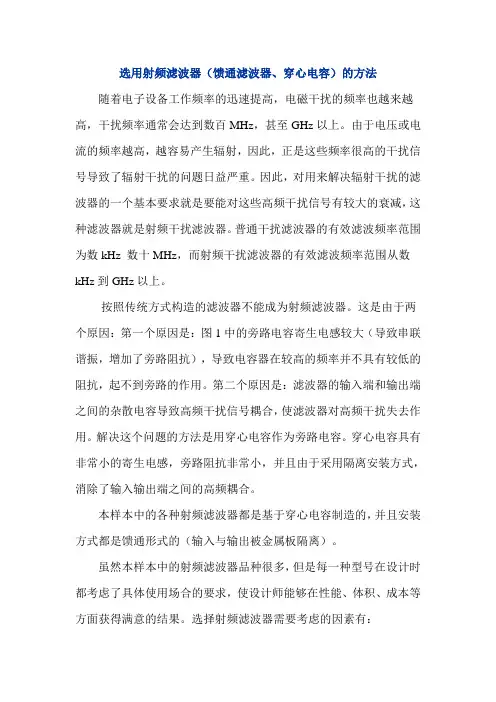

选用射频滤波器（馈通滤波器、穿心电容）的方法随着电子设备工作频率的迅速提高，电磁干扰的频率也越来越高，干扰频率通常会达到数百MHz，甚至GHz以上。
由于电压或电流的频率越高，越容易产生辐射，因此，正是这些频率很高的干扰信号导致了辐射干扰的问题日益严重。
因此，对用来解决辐射干扰的滤波器的一个基本要求就是要能对这些高频干扰信号有较大的衰减，这种滤波器就是射频干扰滤波器。
普通干扰滤波器的有效滤波频率范围为数kHz 数十MHz，而射频干扰滤波器的有效滤波频率范围从数kHz到GHz以上。
按照传统方式构造的滤波器不能成为射频滤波器。
这是由于两个原因：第一个原因是：图1中的旁路电容寄生电感较大（导致串联谐振，增加了旁路阻抗），导致电容器在较高的频率并不具有较低的阻抗，起不到旁路的作用。
第二个原因是：滤波器的输入端和输出端之间的杂散电容导致高频干扰信号耦合，使滤波器对高频干扰失去作用。
解决这个问题的方法是用穿心电容作为旁路电容。
穿心电容具有非常小的寄生电感，旁路阻抗非常小，并且由于采用隔离安装方式，消除了输入输出端之间的高频耦合。
本样本中的各种射频滤波器都是基于穿心电容制造的，并且安装方式都是馈通形式的（输入与输出被金属板隔离）。
虽然本样本中的射频滤波器品种很多，但是每一种型号在设计时都考虑了具体使用场合的要求，使设计师能够在性能、体积、成本等方面获得满意的结果。
选择射频滤波器需要考虑的因素有：截止频率：滤波器的插入损耗大于3dB的频率点称为滤波器的截止频率，当频率超过截止频率时，滤波器就进入了阻带，在阻带，干扰信号会受到较大的衰减。
根据使用滤波器的场合不同（信号电缆滤波还是电源线滤波），可以用两个方法来确定滤波器的截止频率。
在对信号电缆进行滤波时，根据有效信号的带宽来确定，截止频率要大于信号的带宽，这样才能保证有用信号不被衰减。
在对电源线或直流信号线，滤波时，由于有效信号的频率很低，信号失真的问题不是主要因素，因此主要根据干扰信号的频率来定，要使干扰频率全部落在滤波器的阻带内。
第6章射频滤波器的设计射频滤波器是一种用于滤除射频电路中杂散信号的电子设备。
在射频电路设计中，滤波器的设计是非常关键的一步，它可以帮助我们滤除不需要的频率成分，提高系统的性能。
本章将介绍射频滤波器的设计原理和常用的设计方法。
射频滤波器的设计原理主要基于电路的频率响应特性。
电路的频率响应可以通过其传递函数来描述，传递函数是输入信号和输出信号之间的关系。
射频滤波器的传递函数通常可以用一个低通、高通、带通或带阻滤波器来表示。
在射频滤波器的设计中，首先需要确定所需的频率范围和带宽。
然后，根据设计要求选择合适的滤波器类型和拓扑结构。
常见的射频滤波器类型包括LC滤波器、谐振器滤波器和微带滤波器等。
LC滤波器是最简单的一种射频滤波器，它由电感和电容组成。
LC滤波器可以通过调整电感和电容的数值来改变其频率响应。
LC滤波器常用于低频射频电路中。
谐振器滤波器是一种基于谐振原理的滤波器。
它通过调整谐振频率来实现滤波效果。
谐振器滤波器通常包括谐振电路和耦合器等组件。
谐振器滤波器在射频电路中被广泛应用，可以实现较高的选择性和抑制杂散信号的能力。
微带滤波器是一种基于微带线的滤波器。
微带线是一种在介质基板上制作的导电线路，可以实现高频率的传输和滤波。
微带滤波器具有体积小、重量轻和易于集成等优点，广泛应用于射频通信系统和微波电路中。
在射频滤波器的设计中，还需要考虑其他因素，如插入损耗、带宽、阻带抑制等。
插入损耗是滤波器在通带内引入的信号功率损耗。
带宽是滤波器的通带范围，决定了滤波器的频率选择性能。
阻带抑制是滤波器在阻带内对信号的抑制能力。
射频滤波器的设计方法包括经验设计和优化设计两种。
经验设计是基于设计师的经验和规范来进行的，通常用于对于简单的滤波器设计。
优化设计是通过数学和计算机仿真的方法来实现的，可以得到更精确和高性能的滤波器设计。
总之，射频滤波器的设计是射频电路设计中非常重要的一环。
合理的滤波器设计可以提高系统的性能和抑制杂散信号，对于射频电路的正常工作具有重要影响。
通信电子中的射频滤波器设计技术射频滤波器是通信电子中不可或缺的重要组件。
它可以有效地滤除同频干扰信号，保证接收到的信号纯净无杂。
射频滤波器的设计技术一直是通信电子领域的热门话题，本文将从几个方面来探讨射频滤波器的设计技术。
一、射频滤波器的作用首先，我们需要明确射频滤波器的作用。
一个完整的电子系统由多个组成部分组合而成，它们之间的频率差异会引起互相的干扰。
射频滤波器就是为了解决这个问题而存在的，它主要的作用就是对信号进行筛选和加工，将杂乱无章的信号转化为可利用的信号。
二、射频滤波器的种类射频滤波器种类繁多，按照工作原理分为有源和无源两种类型。
它们又可以按照滤波带宽的大小分为狭带滤波器和宽带滤波器两种类型。
在实际设计中，不同的应用场景对滤波器的要求也不同，依据具体情况选用合适的滤波器种类是非常重要的。
三、射频滤波器的设计流程射频滤波器的设计流程主要包括初步选择滤波器类型、确定频率响应、计算元器件参数、电路仿真和测试评估等环节。
在设计中需要充分考虑电路的稳定性、抗干扰能力和输出功率等指标。
同时还需要注重芯片选型、电路布局和连接方式等细节，以此确保设计的高性能和稳定性。
四、影响射频滤波器性能的因素射频滤波器的性能受多种因素影响，其中最常见的是输入信号的频率、射频滤波器的通带和阻带带宽、滤波器的群延迟和相位失真等。
在实际设计中，需要针对不同的应用场景和需求，对这些因素进行合理的控制和优化，以最大限度的提升滤波器的性能。
五、射频滤波器的应用场景在通信电子领域，射频滤波器广泛应用于移动通信、卫星通信、无线电视、雷达、天线等领域。
随着电子技术的不断进步，射频滤波器的应用场景还会不断扩展。
因此，在未来的日子里，射频滤波器的设计技术也必然会不断更新和优化。
六、射频滤波器的挑战和机遇射频滤波器的设计技术面临着不少挑战。
其中最大的难题是如何实现高性能、小尺寸、低成本的解决方案。
同时，在新一代通信技术的发展背景下，射频滤波器需要具备更高的带宽、更低的功耗和更强的抗干扰能力。
了解电子信息工程中的射频滤波器设计原则电子信息工程是一个广泛而复杂的领域，其中射频滤波器设计是其中一个重要的组成部分。
射频滤波器在无线通信、雷达、卫星通信等领域起着至关重要的作用。
本文将介绍射频滤波器设计的原则和一些常见的设计方法。
首先，了解射频滤波器的基本原理是设计的基础。
射频滤波器的主要功能是根据需要选择或排除特定频率范围内的信号。
它可以通过滤波器的频率响应来实现这一功能。
常见的射频滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
在进行射频滤波器设计时，需要考虑一系列的设计原则。
首先是频率选择，即确定需要滤除或通过的频率范围。
这取决于具体的应用场景和需求。
其次是滤波器的阻带和通带的性能要求。
阻带和通带的性能要求包括衰减和波纹等参数。
这些参数决定了滤波器的性能和精度。
射频滤波器的设计还需要考虑到滤波器的类型和结构。
常见的射频滤波器结构包括LC滤波器、SAW滤波器、微带滤波器等。
每种滤波器结构都有其适用的特定场景和性能要求。
选择适合的滤波器结构是设计的关键。
另外，射频滤波器的设计还需要考虑到功耗和尺寸。
在电子设备中，功耗和尺寸是非常重要的因素。
射频滤波器的设计需要在满足性能要求的前提下，尽量减小功耗和尺寸。
这需要在设计过程中进行合理的权衡和优化。
在射频滤波器设计中，还需要考虑到阻抗匹配和损耗。
阻抗匹配是为了确保滤波器与其他电路之间的阻抗匹配，以提高信号传输效率。
损耗是指滤波器在传输过程中产生的能量损耗。
尽量减小损耗是设计的目标之一。
除了上述的设计原则，射频滤波器的设计还需要考虑到一些特殊的问题。
例如，温度对滤波器性能的影响、材料的选择和制造工艺等。
这些因素都会对滤波器的性能产生一定的影响，需要在设计过程中进行充分的考虑和分析。
总结起来，射频滤波器设计是电子信息工程中的重要组成部分。
设计一个性能优良的射频滤波器需要考虑到频率选择、阻带和通带的性能要求、滤波器的类型和结构、功耗和尺寸、阻抗匹配和损耗等多个方面。
随着电子设备工作频率的迅速提高，电磁干扰的频率也越来越高，干扰频率通常会达到数百MHz，甚至GHz以上。
对这样高频的电磁噪声必须使用穿心电容才能有效地滤除。
普通电容之所以不能有效地滤除高频噪声，是因为两个原因，一个原因是电容引线电感造成电容谐振，对高频信号呈现较大的阻抗，削弱了对高频信号的旁路作用；另一个原因是导线之间的寄生电容使高频信号发生耦合，降低了滤波效果，穿心电容的使用2009-08-29在实际工程中，要滤除的电磁噪声频率往往高达数百MHz，甚至超过1GHz。
对这样高频的电磁噪声必须使用穿心电容才能有效地滤除。
普通电容之所以不能有效地滤除高频噪声，是因为两个原因，一个原因是电容引线电感造成电容谐振，对高频信号呈现较大的阻抗，削弱了对高频信号的旁路作用；另一个原因是导线之间的寄生电容使高频信号发生耦合，降低了滤波效果，穿心电容之所以能有效地滤除高频噪声，是因为穿心电容不仅没有引线电感造成电容谐振频率过低的问题，而且穿心电容可以直接安装在金属面板上，利用金属面板起到高频隔离的作用。
但是在使用穿心电容时，要注意的问题是安装问题。
穿心电容最大的弱点是怕高温和温度冲击，这在将穿心电容往金属面板上焊接时造成很大困难。
许多电容在焊接过程中发生损坏。
特别是当需要将大量的穿心电容安装在面板上时，只要有一个损坏，就很难修复，因为在将损坏的电容拆下时，会造成邻近其它电容的损坏。
随着电子设备复杂程度的提高，设备内部强弱电混合安装、数字逻辑电路混合安装的情况越来越多，电路模块之间的相互骚扰成为严重的问题。
解决这种电路模块相互骚扰的方法之一是用金属隔离舱将不同性质的电路隔离开。
但是所有穿过隔离舱的导线要通过穿心电容，否则会造成隔离失效。
当不同电路模块之间有大量的联线时，在隔离舱上安装大量的穿心电容是十分困难的事情。
为了解决这个问题，国外许多厂商开发了“滤波阵列板”，这是用特殊工艺事先将穿心电容焊接在一块金属板构成的器件，使用滤波阵列板能够轻而易举地解决大量导线穿过金属面板的问题。
滤波器结构的选择和电容结构的选择EMC设计中的滤波器通常指由L，C构成的低通滤波器。
不同结构的滤波器的主要区别之一，是其中的电容与电感的联接方式不同。
滤波器的有效性不仅与其结构有关，而且还与连接的网络的阻抗有关。
如单个电容的滤波器在高阻抗电路中效果很好，而在低阻抗电路中效果很差。
在滤波器两端的端接阻抗为50欧姆的条件下描述滤波器的特性，因为这样测试方便，并且是符合射频标准的。
但是，实践中源阻抗和负载阻抗很复杂，并且在要抑制的频率点上可能是未知的。
如果滤波器的一端或两端与电抗性元件相联结，则可能会产生谐振，使某些频率点的插入损耗变为插入增益。
可见，正确选择滤波器的结构至关重要。
究竟是选择电容、电感还是两者的组合，是由所谓的"最大不匹配原则"决定的。
简言之，在任何滤波器中，电容两端存在高阻抗，电感两端存在低阻抗。
</DIV><DIV> </DIV><DIV> 电容的容量越大，容抗就越小，滤波效果就越好。
但是，容量大的电容一般寄生电感也大，自谐振频率低(如典型的陶瓷电容，0．1 uF的fo=5MHz，0．01ulF的fo=15MHz，0．001uF的f0=50MHz)，对高频噪声的去耦效果差，甚至根本起不到去耦作用。
分立元件的滤波器在频率超过10MHz时，将开始失去性能。
元件的物理尺寸越大，转折点频率越低。
这些问题可以通过选择特殊结构的电容来解决。
贴片电容的寄生电感几乎为零，总的电感也可以减小到元件本身的电感、通常只是传统电容寄生电感的1／3～1／5，自谐振频率可达同样容量的带引线电容的2倍(也有资料说可达10倍)，是射频应用的理想选择。
传统上，射频应用一般选择瓷片电容。
但在实践中，超小型聚脂或聚苯乙烯薄膜电容也是适用的，因为他们的尺寸与瓷片电容相当。
三端电容能将小瓷片电容频率范围从50MHz以下拓展到200MHz以上，这对抑制VHF频段的噪声是很有用的。
射频滤波器的选用窍门微波滤波器搭建起来很简洁，但理解起来比较简单。
它们在系统中完成一个基本的功能：阻挡某些信号，通过其它信号。
但可以用很多不同的方式实现这种功能，而且有很多不同的副作用，例如系统幅度和相位响应失真等。
因此在选择滤波器之前，了解它们之间的差异很有关心。
假如对滤波器参数确定不精确，最终会导致频率冲突，反过来使设计组又得处理串扰、掉线、数据丢失以及网络连接中断的问题。
严峻时可能导致产品不能通过“测试”，结果产品又得重新开头设计，导致代价昂贵的生产推迟。
另一方面，懂得如何精确确定滤波器参数，将有助于使生产出的产品满意客户的生产标准和功能。
各种类型的微波射频滤波器所幸的是，对滤波器性能参数的某些重要基础进行快速重温，可关心工程师正确找出满意特定应用的滤波器。
开头时假如选择正确，则能节约时间和金钱，在订购这些必不行少的元件时就能确保价廉物美。
1、了解基本响应曲线滤波器的基本响应曲线包括：带通、低通、高通、带阻、双工器，每一个特定外形都打算了哪些频率可以通过，哪些不能通过。
无疑最常见的是带通滤波器。
全部工程师都知道，带通滤波器允许两个特定频率之间的信号通过，对其它频率的信号进行抑制。
例如声表面波滤波器(SAW)、晶体滤波器、陶瓷和腔体滤波器。
制造商都采纳了用滤波器中心频率两边0.5 dB、1 dB或3 dB衰减点定义通频带的方法。
2、包括全部必要的技术参数常常消失这一状况，工程师给出一个需要“一个100 MHz带通滤波器”的简短要求，这一要求明显信息量太少了。
给出全部必要的信息从具体给出全部频率参数开头，如：中心频率(Fo)：通常定义为带通滤波器(或带阻滤波器)的两个3 dB 点之间的中点，一般用两个3 dB点的算术平均来表示。
截止频率(Fc)：为低通滤波器或高通滤波器的通带到阻带开头的转换点，该转换点一般为3 dB点。
抑制频率：信号衰减某些特定值或值的集合的特定频率或频率组。
有时定义抱负通带之外的频率区为抑制频率或频率组，所经过的衰减称为抑制。
选用射频滤波器（馈通滤波器、穿心电容）的方法
随着电子设备工作频率的迅速提高，电磁干扰的频率也越来越高，干扰频率通常会达到数百MHz，甚至GHz以上。
由于电压或电流的频率越高，越容易产生辐射，因此，正是这些频率很高的干扰信号导致了辐射干扰的问题日益严重。
因此，对用来解决辐射干扰的滤波器的一个基本要求就是要能对这些高频干扰信号有较大的衰减，这种滤波器就是射频干扰滤波器。
普通干扰滤波器的有效滤波频率范围为数kHz 数十MHz，而射频干扰滤波器的有效滤波频率范围从数kHz到GHz以上。
按照传统方式构造的滤波器不能成为射频滤波器。
这是由于两个原因：第一个原因是：旁路电容寄生电感较大（导致串联谐振，增加了旁路阻抗），导致电容器在较高的频率并不具有较低的阻抗，起不到旁路的作用。
第二个原因是：滤波器的输入端和输出端之间的杂散电容导致高频干扰信号耦合，使滤波器对高频干扰失去作用。
解决这个问题的方法是用穿心电容作为旁路电容。
穿心电容具有非常小的寄生电感，旁路阻抗非常小，并且由于采用隔离安装方式，消除了输入输出端之间的高频耦合。
选择射频滤波器需要考虑的因素有：
截止频率：滤波器的插入损耗大于3dB的频率点称为滤波器的截止频率，当频率超过截止频率时，滤波器就进入了阻带，在阻带，干扰信号会受到较大的衰减。
根据使用滤波器的场合不同（信号电缆滤波还是电源线滤波），可以用两个方法来确定滤波器的截止频率。
在对信号电缆进行滤波时，根据有效信号的带宽来确定，截止频率要大于信号的带宽，这样才能保证有用信号不被衰减。
在对电源线或直流信号线，滤波时，由于有效信号的频率很低，信号失真的问题不是主要因素，因此主要根据干扰信号的频率来定，要使干扰频率全部落在滤波器的阻带内。
滤波器的截止频率越低，滤波器的尺寸越大，价格越高，因此没有必要时（干扰的频率不是很低时），不要盲目选用截止频率过低的滤波器。
插入损耗：指滤波器在阻带的损耗数值（dB），每一种滤波器都有一张插入损耗与频率对应的表格，选用滤波器时，根据干扰信号的频率和需要衰减的程度确定对插入损耗的要求。
需要注意的一点是，产品样本上给出的插入损耗是在50 系统中测量的，实际使用条件如果不是50 ，插入损耗会有差异。
额定电压：滤波器在正常工作时能够长时间承受的电压，要注意正确选用直流和交流品种，在交流应用场合绝对不能使用直流的品种，否则容易发生击穿。
由于几乎所有的电磁兼容试验都有脉冲干扰的项目，因此在选用滤波器时要考虑这种高压脉冲干扰的作用，耐压值需要留有一定的富裕量。
额定电流：滤波器在正常工作时能够长时间流过的电流值，额定电流由滤波器的引线直径决定，线径越大，额定电流越大。
对于滤波器组件，额定电流还与电感线圈的饱和特性有关，当电流超过额定电流时，滤波器的性能会下降。
工作温度范围：滤波器件能保证预定性能和正常工作时所处的环境温度，本样本中的滤波器件除了特别标出的以外，工作温度范围为有-55 - +125 C。
滤波器的体积：滤波器的体积与滤波器的额定工作电压、工作电流、截止频率、插入损耗以及制造工艺有关。
电气性能基本相同的滤波器，由于不同的制造工艺而导致不同的体积，电气性能接近时，体积较大的滤波器价格较低（适合安装空间较大的场合）。
射频滤波器的安装方式对滤波器的性能有很大影响。
首先射频干扰滤波器必须以金属板为隔离板，将滤波器的输入和输出隔离开。
其次，滤波器要与金属板之间保持低阻抗的接触，以保证滤波电容的旁路效果。
最好将滤波器安装在镀锡或锌的铝板或钢板上。
为了保证可靠的连接，一般要在滤波器的安装法兰与隔离板之间安装内齿垫片，而不能使用导电胶之类的物质来达到可靠连接的目的。
需要注意的问题是，不同金属的接触面之间会发生电化学腐蚀，
导致接触阻抗增加。
有些设备经过一段时间使用后，干扰情况变得严重，就是由于滤波器的接地阻抗增加导致的。
特别是当滤波器的低频滤波效果降低时，要考虑这种因素。
滤波器类型
C 型馈通滤波器
是一种避免高频对地的噪音干扰的低自感应装置，成本低廉，适合应用于高阻抗源和高负载的场合。
L 型滤波器
这是款带有电感元件和电容元件的馈通滤波器，这种滤波器典型用于带有低阻抗源和高阻抗负载的电路中,反之亦然。
注意：其电感元件应当面向低阻抗源
Pi 型滤波器
Pi 型滤波器是由两个电容元件和在两个电容元件之间的一个电感元件组成，对阻抗源和负载均表现为低阻抗。
Pi型滤波器比C型，L型结构提供更好的高频滤波性能
T型滤波器
T型滤波器由两个电感元件和一个电容元件组成。
其电路结构表现为从任何一端的输入均为高阻抗。
它和Pi 型滤波结构相似，但没有Pi型滤波器应用广泛,可应用于开关转换领域.。
