射频滤波器如何正确选取 看完全懂了

了解滤波器的参数和性能指标滤波器是信号处理等领域中常用的工具，用于对信号进行滤波和处理。

了解滤波器的参数和性能指标对于正确选择和设计滤波器至关重要。

在本文中，我们将介绍滤波器的常见参数和性能指标，帮助读者更好地理解滤波器的工作原理和应用。

一、滤波器的参数和性能指标1. 截止频率（Cutoff Frequency）截止频率是指滤波器对于信号进行截断的频率。

在低通滤波器中，截止频率是指滤波器开始滤除高频成分的频率。

在高通滤波器中，截止频率是指滤波器开始滤除低频成分的频率。

2. 通带增益（Passband Gain）通带增益是指滤波器在通过信号时的放大或衰减程度。

对于不同类型的滤波器，通带增益可以是一个固定值（如衰减滤波器）或一个可调节的参数（如主动滤波器）。

3. 带宽（Bandwidth）带宽是指滤波器能够通过信号的频率范围。

在低通滤波器中，带宽通常是指从截止频率到无穷大的频率范围。

在高通滤波器中，带宽通常是指从零频率到截止频率的频率范围。

4. 滚降（Roll-off）滚降是指滤波器在截止频率附近频率响应的变化率。

对于陡降滤波器，滚降较大，频率响应在截止频率附近迅速下降。

对于渐变滤波器，滚降较小，频率响应在截止频率附近缓慢下降。

5. 相移（Phase Shift）相移是指滤波器引入到信号中的时间延迟。

相移可以对信号的相位和时间关系产生影响，特别是对于需要准确时间同步的应用（如音频和视频）。

6. 结构（Structure）结构是指滤波器的实现方式，如巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

每种结构都有其优点和缺点，需要根据应用需求选择合适的结构。

二、滤波器的应用滤波器在各个领域都有广泛的应用。

以下是一些常见的滤波器应用示例：1. 通信系统中的滤波器通信系统中常用的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

这些滤波器用于信号调制、解调、频谱整形等任务。

2. 音频和音视频处理中的滤波器音频和音视频处理中经常使用滤波器来去除噪声、平滑音频信号、增强低频成分等。

如何选用滤波器，你造吗？什么是滤波器？滤波器是一种用于信号处理的设备，它可以去除原始信号中的某些频率成分，以便对信号进行更精确的分析或传输。

在电子工程中，信号可能存在于不同的频率范围内，因此滤波器被广泛应用于通信系统、音频系统、调制解调器、无线电传输系统、计算机网络以及音乐等领域。

如何选择滤波器？在选择滤波器时，以下是一些需要考虑的因素：1. 频率特性滤波器的频率特性表明了它们如何处理特定频率范围内的信号。

除非你知道自己的信号频率范围，否则很难选择适当的滤波器。

对于许多应用程序，一个双通滤波器是最适合的，因为它可以去除高低频中不需要的频率成分。

2. 滤波器类型滤波器分为两类：激励滤波器和被动滤波器。

其中，激励滤波器可以被用于通过对未知附加噪声的心电图波形片段的滤波来恢复ECG波形。

被动滤波器是一种无源电路，在输入和输出之间没有任何源。

主要包括RC滤波、LC滤波、RL滤波器等，它们基于不同的物理原理，具有不同的性能和应用。

3. 停波带和通带在选择滤波器时，停波带和通带是很重要的两个概念。

通带是一个滤波器可以传递的频率范围，而在停波带内的频率则被滤波器抑制。

因此，在选择滤波器时，必须考虑信号的频率和所需的频率响应。

4. 带通滤波器和带阻滤波器带通滤波器和带阻滤波器是两种常见的滤波器类型。

带通滤波器仅传递来自某个频率范围内的信号分量，而阻止其他分量的通过。

带阻滤波器则在特定频率范围内阻止信号分量，但使其他信号通过。

5. 滤波器的衰减率在选择滤波器时，滤波器的衰减率也是一个很重要的因素。

衰减率描述了滤波器能够抑制信号分量的强度。

在频率响应图中，衰减率通常用分贝来衡量。

滤波器的衰减率越高，它就能够压制更多的信号分量。

总结在选择滤波器时，我们需要考虑信号的频率范围、滤波器类型、停波带和通带、带通滤波器和带阻滤波器以及滤波器的衰减率。

根据应用，我们可以选择不同类型的滤波器，以获得最佳的信号处理效果。

一、滤波器的选择与应用滤波器的选择看似神秘，但实质上并非如此。

不过在很多场合，即使竭尽全力采取以下所述方法来选择，也还是需要实验多个滤波器后才能挑出最合适的一只。

电路设计人员如何确定在哪种场合该选用哪种滤波器呢？本文旨在帮助他们作出这种决定。

1.滤波器有关指标的计算通过将产品的发射频谱与相关的电磁兼容标准比较，可以估算用滤波器控制发射所需要的衰减量。

对于抗扰性控制，可以通过比较外部电噪声（通常取自有关的电磁兼容抗扰度标准）与产品电子线路的敏感性以及干扰期间希望达到的性能等级来估算一个粗略值。

2.阻抗问题滤波器的工作原理是在射频电磁波的传输路径上形成很大的特性阻抗不连续，将射频电磁波中的大部分能量反射回源处。

大多数滤波器的性能是在源和负载阻抗均为50的条件下测得的，这使我们直接联想到极为重要的一点，这就是滤波器的性能在实际情况下不可能达到最佳。

考察一个典型的电源线滤波器，它安装在交流电源线与作为电子产品直流电源的交-直流变换器之间。

白天，交流电源的阻抗在2～2kΩ间变化，取决于与它连接的负载以及所关心的频率。

连接到电子设备的电源线的特征阻抗大约在150Ω，当整流器在电源波形的尖峰附近导通时，相当于短路，而在其它时间，相当于开路。

滤波器参数是在50Ω的源和负载阻抗的测试环境下获得的，因为大多数射频测试设备采用50Ω的源、负载及电缆。

这种方法获得的滤波器性能参数是最优化的，同时也是最具有误导性的。

因为滤波器由电感和电容组成的，因此这是一个谐振电路。

其性能和谐振主要取决于源端及负载端的阻抗。

3.信号线滤波器如果传导发射或辐射发射由不可避免的信号频谱引起，那么试图使用差模滤波器来减小这些发射并不是办法。

不过对所关心的信号频谱范围内的频率，采用共模滤波是可行的，因为有用的信号是差模而非共模。

信号线滤波器的技术指标中，一般都忽略了地线噪声。

驱动芯片会产生地线跳跃噪声，如果数字印刷电路板的地线面与机壳间的射频搭接不好，便会在所有导线中产生大量的数字0V噪声，因此，外封装上标有低转换速率的驱动芯片仍可能产生高电平的射频噪声。

滤波器使用方法滤波器是一种常用的信号处理器件，广泛应用于通信、音频、图像等领域。

它的主要作用是对输入信号进行滤波处理，以滤除噪声、调整频率响应或改变信号形态。

本文将介绍滤波器的使用方法，包括滤波器的选择、参数设置和使用注意事项等方面。

一、滤波器的选择在选择滤波器时，需要根据具体的应用场景和需求来确定。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

根据信号的频率特性和滤波要求，选择合适的滤波器类型可以达到更好的滤波效果。

二、滤波器的参数设置在使用滤波器时，需要设置一些参数来调整滤波器的性能。

常见的参数包括截止频率、通带增益、阻带衰减等。

截止频率是滤波器的一个重要参数，它决定了滤波器的频率响应特性。

通带增益表示滤波器在通带内的信号增益，阻带衰减表示滤波器在阻带内的信号衰减程度。

根据实际需求，设置适当的参数可以实现所需的滤波效果。

三、滤波器的使用注意事项在使用滤波器时，需要注意以下几点：1.信号采样率：滤波器的输入信号采样率必须满足奈奎斯特采样定理，即采样率要大于信号最高频率的两倍，否则会发生混叠现象。

2.滤波器的阶数：滤波器的阶数决定了滤波器的频率响应特性和滤波效果。

一般来说，阶数越高，滤波器的性能越好，但计算复杂度也会增加。

3.滤波器的延迟：滤波器的处理过程会引入延迟，这在某些实时应用中可能会造成问题。

因此，在选择滤波器时需要考虑延迟对系统性能的影响。

4.滤波器的稳定性：滤波器的稳定性是指滤波器的输出不会发散或趋于无穷大。

在选择滤波器时，需要确保选择的滤波器是稳定的，以避免系统不稳定或产生不可预测的结果。

5.滤波器的实时性能：对于实时应用，滤波器的实时性能是一个重要考虑因素。

滤波器的计算复杂度和延时应该在可接受范围内，以保证系统的实时性能。

四、滤波器的调试和验证在使用滤波器之前，需要对滤波器进行调试和验证，以确保其性能和滤波效果符合要求。

常见的调试方法包括输入不同类型的测试信号，观察滤波器的输出是否符合预期；通过频率响应曲线对滤波器进行分析和评估；对滤波器进行实际应用测试，检查滤波效果和性能指标等。

滤波器的参数选择和影响因素分析在信号处理领域中，滤波器被广泛应用于滤除噪声、提取特定频率范围的信号等任务。

而要选择适当的滤波器参数，需要考虑多个影响因素。

本文将对滤波器参数选择和影响因素进行深入分析。

一、滤波器参数选择的基本原则滤波器的参数选择过程中，需要根据实际需求和信号特性来确定。

以下是一些基本原则：1. 频率范围：滤波器的频率范围应与信号的频率范围相匹配。

如果需要滤除高频噪声，可以选择低通滤波器；如果需要提取特定频率范围的信号，可以选择带通滤波器。

2. 阶数：滤波器的阶数决定了其滤波效果的好坏。

一般来说，阶数越高，滤波器的陡峭度越高，对信号的滤波效果也越好。

但是阶数过高会导致滤波器的计算量增加，所以需要在计算量和滤波效果之间进行权衡。

3. 带宽：带宽是指滤波器对信号的频带范围。

根据需要滤除的噪声或提取的信号频带范围确定滤波器的带宽。

4. 通带和阻带衰减：通带衰减是指滤波器在通带内对信号的衰减程度。

阻带衰减是指滤波器在阻带内对信号的衰减程度。

根据信号要求和噪声水平，选择适当的通带和阻带衰减。

二、滤波器参数选择的影响因素分析1. 信号特性：信号的频率、幅度、相位等特性对滤波器参数选择有重要影响。

需要根据信号的特点来选择合适的滤波器类型、频率范围以及通带和阻带衰减等参数。

2. 噪声水平：噪声水平决定了滤波器对噪声的抑制能力要求。

如果噪声水平较高，需要选择阻带衰减较大的滤波器，以提高对噪声的滤波效果。

3. 计算量和实时性：滤波器的阶数和复杂度决定了其计算量。

在实际应用中，需要综合考虑滤波器的滤波效果和计算量，选择合适的阶数和类型。

4. 系统要求：滤波器通常作为整个系统中的一个模块，需要考虑与系统其他模块的兼容性和接口需求。

滤波器的参数选择要符合系统整体需求。

综上所述，滤波器参数选择涉及多个方面的考虑，包括频率范围、阶数、带宽、通带和阻带衰减等。

同时，还需要考虑信号特性、噪声水平、计算量和实时性以及系统要求等因素。

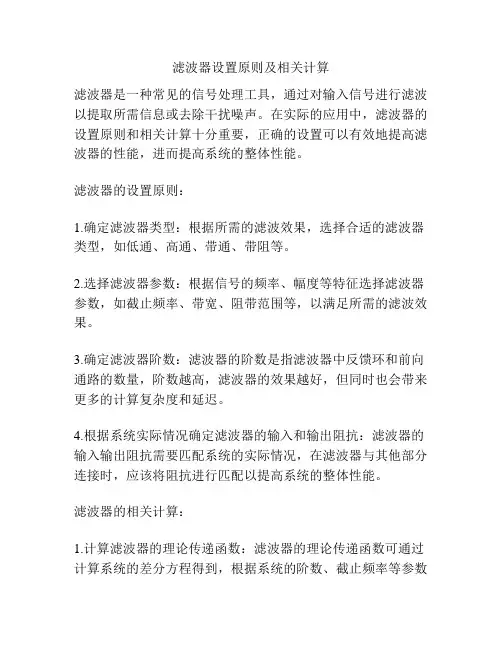

滤波器设置原则及相关计算滤波器是一种常见的信号处理工具，通过对输入信号进行滤波以提取所需信息或去除干扰噪声。

在实际的应用中，滤波器的设置原则和相关计算十分重要，正确的设置可以有效地提高滤波器的性能，进而提高系统的整体性能。

滤波器的设置原则：1.确定滤波器类型：根据所需的滤波效果，选择合适的滤波器类型，如低通、高通、带通、带阻等。

2.选择滤波器参数：根据信号的频率、幅度等特征选择滤波器参数，如截止频率、带宽、阻带范围等，以满足所需的滤波效果。

3.确定滤波器阶数：滤波器的阶数是指滤波器中反馈环和前向通路的数量，阶数越高，滤波器的效果越好，但同时也会带来更多的计算复杂度和延迟。

4.根据系统实际情况确定滤波器的输入和输出阻抗：滤波器的输入输出阻抗需要匹配系统的实际情况，在滤波器与其他部分连接时，应该将阻抗进行匹配以提高系统的整体性能。

滤波器的相关计算：1.计算滤波器的理论传递函数：滤波器的理论传递函数可通过计算系统的差分方程得到，根据系统的阶数、截止频率等参数进行计算，得到滤波器的理论传递函数。

2.计算滤波器的实际传递函数：实际上，制造和设计的滤波器在实际应用中存在着误差和偏差，因此需要通过实验或仿真等方式，得到滤波器的实际传递函数，以验证滤波器是否满足预期效果。

3.计算滤波器的群延迟：滤波器引入的群延迟会导致信号的相位变化，影响系统的整体性能，因此需要计算滤波器的群延迟，并尽可能地减小群延迟。

4.根据设计要求计算滤波器的阻抗、带宽等参数：根据所需的滤波效果，计算合适的阻抗、带宽、截止频率等参数，以满足设计要求。

总之，滤波器的设置原则和相关计算需要综合考虑滤波器的类型、参数、阶数、输入输出阻抗以及实际应用情况，经过合理的设计和计算，可以有效地提高滤波器的性能，从而提高系统的整体性能。

在使用滤波器的过程中，除了设置原则和相关计算以外，还需要进行一系列的优化和调试，以满足应用实际需求。

滤波器的优化和调试：1.选择合适的滤波器结构：滤波器的结构会影响滤波器的效果和计算复杂度，可以根据实际需求选择合适的结构，如IIR（无限冲激响应）滤波器、FIR（有限冲激响应）滤波器、卷积神经网络滤波器等。

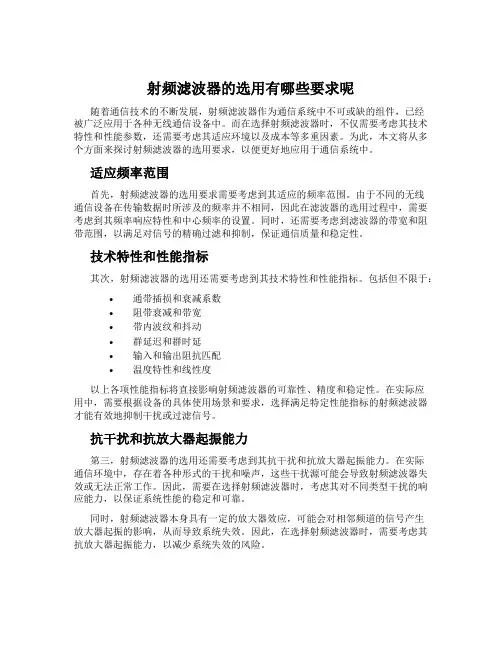

射频滤波器的选用有哪些要求呢随着通信技术的不断发展，射频滤波器作为通信系统中不可或缺的组件，已经被广泛应用于各种无线通信设备中。

而在选择射频滤波器时，不仅需要考虑其技术特性和性能参数，还需要考虑其适应环境以及成本等多重因素。

为此，本文将从多个方面来探讨射频滤波器的选用要求，以便更好地应用于通信系统中。

适应频率范围首先，射频滤波器的选用要求需要考虑到其适应的频率范围。

由于不同的无线通信设备在传输数据时所涉及的频率并不相同，因此在滤波器的选用过程中，需要考虑到其频率响应特性和中心频率的设置。

同时，还需要考虑到滤波器的带宽和阻带范围，以满足对信号的精确过滤和抑制，保证通信质量和稳定性。

技术特性和性能指标其次，射频滤波器的选用还需要考虑到其技术特性和性能指标。

包括但不限于：•通带插损和衰减系数•阻带衰减和带宽•带内波纹和抖动•群延迟和群时延•输入和输出阻抗匹配•温度特性和线性度以上各项性能指标将直接影响射频滤波器的可靠性、精度和稳定性。

在实际应用中，需要根据设备的具体使用场景和要求，选择满足特定性能指标的射频滤波器才能有效地抑制干扰或过滤信号。

抗干扰和抗放大器起振能力第三，射频滤波器的选用还需要考虑到其抗干扰和抗放大器起振能力。

在实际通信环境中，存在着各种形式的干扰和噪声，这些干扰源可能会导致射频滤波器失效或无法正常工作。

因此，需要在选择射频滤波器时，考虑其对不同类型干扰的响应能力，以保证系统性能的稳定和可靠。

同时，射频滤波器本身具有一定的放大器效应，可能会对相邻频道的信号产生放大器起振的影响，从而导致系统失效。

因此，在选择射频滤波器时，需要考虑其抗放大器起振能力，以减少系统失效的风险。

体积、功耗和成本最后，射频滤波器的选用还需要考虑到其体积、功耗和成本等方面因素。

通常来说，在实际应用中，需要将滤波器体积和功耗尽量降低，以方便集成和使用。

同时，在选择射频滤波器时，还需要综合考虑其价格和性能比，以选择性价比更高的滤波器。

选用射频滤波器（馈通滤波器、穿心电容）的方法随着电子设备工作频率的迅速提高，电磁干扰的频率也越来越高，干扰频率通常会达到数百MHz，甚至GHz以上。

由于电压或电流的频率越高，越容易产生辐射，因此，正是这些频率很高的干扰信号导致了辐射干扰的问题日益严重。

因此，对用来解决辐射干扰的滤波器的一个基本要求就是要能对这些高频干扰信号有较大的衰减，这种滤波器就是射频干扰滤波器。

普通干扰滤波器的有效滤波频率范围为数kHz 数十MHz，而射频干扰滤波器的有效滤波频率范围从数kHz到GHz以上。

按照传统方式构造的滤波器不能成为射频滤波器。

这是由于两个原因：第一个原因是：旁路电容寄生电感较大（导致串联谐振，增加了旁路阻抗），导致电容器在较高的频率并不具有较低的阻抗，起不到旁路的作用。

第二个原因是：滤波器的输入端和输出端之间的杂散电容导致高频干扰信号耦合，使滤波器对高频干扰失去作用。

解决这个问题的方法是用穿心电容作为旁路电容。

穿心电容具有非常小的寄生电感，旁路阻抗非常小，并且由于采用隔离安装方式，消除了输入输出端之间的高频耦合。

选择射频滤波器需要考虑的因素有：截止频率：滤波器的插入损耗大于3dB的频率点称为滤波器的截止频率，当频率超过截止频率时，滤波器就进入了阻带，在阻带，干扰信号会受到较大的衰减。

根据使用滤波器的场合不同（信号电缆滤波还是电源线滤波），可以用两个方法来确定滤波器的截止频率。

在对信号电缆进行滤波时，根据有效信号的带宽来确定，截止频率要大于信号的带宽，这样才能保证有用信号不被衰减。

在对电源线或直流信号线，滤波时，由于有效信号的频率很低，信号失真的问题不是主要因素，因此主要根据干扰信号的频率来定，要使干扰频率全部落在滤波器的阻带内。

滤波器的截止频率越低，滤波器的尺寸越大，价格越高，因此没有必要时（干扰的频率不是很低时），不要盲目选用截止频率过低的滤波器。

插入损耗：指滤波器在阻带的损耗数值（dB），每一种滤波器都有一张插入损耗与频率对应的表格，选用滤波器时，根据干扰信号的频率和需要衰减的程度确定对插入损耗的要求。

滤波器选型的注意事项在进行滤波器选型时，有一些重要的注意事项需要考虑。

以下是一些关键要点：1.滤波类型：首先需要确定滤波器的类型。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

选择适当类型的滤波器取决于实际应用需求。

2.频率响应：滤波器的频率响应是选择滤波器的关键因素之一、频率响应指的是滤波器对不同频率的信号的处理能力。

为了实现所需的信号滤波效果，需要选择具有合适频率响应的滤波器。

3.通带和阻带：对于带通和带阻滤波器，通带和阻带的宽度是非常重要的参数。

通带是指在该频段内允许信号通过的频率范围，而阻带则是指在该频段内滤除信号的频率范围。

选择合适的通带和阻带宽度可以确保滤波器能够满足应用需求。

4.滤波器阶数：滤波器的阶数指的是滤波器的阻带和通带之间的过渡区域的陡度。

阶数越高，过渡区域越陡峭，滤波器的性能越好。

在选择滤波器时，需要根据应用的要求权衡滤波器的阶数和性能。

5.噪声性能：滤波器的噪声性能是选择滤波器时需要考虑的另一个重要因素。

滤波器的噪声性能对于需要处理低信噪比信号的应用非常关键。

选择低噪声滤波器可以改善信号质量。

6.温度稳定性：滤波器的性能在不同的温度下可能会有所变化。

在选择滤波器时，需要考虑滤波器的温度稳定性，特别是对于需要在温度变化较大的环境下使用的应用。

7.功耗：滤波器的功耗也是选择滤波器时需要考虑的一个关键因素。

对于需要低功耗的应用，选择低功耗的滤波器是非常重要的。

8.尺寸和成本：滤波器的尺寸和成本也是进行选型时需要考虑的因素。

对于有特殊空间限制或预算限制的应用，需要选择满足尺寸和成本要求的滤波器。

9.应用需求：最后，选择滤波器时需要充分考虑实际应用的需求。

不同的应用对滤波器的要求可能有所不同，因此需要将滤波器的性能与应用的需求相匹配。

总之，在进行滤波器选型时，需要考虑滤波类型、频率响应、通带和阻带、阶数、噪声性能、温度稳定性、功耗、尺寸和成本以及应用需求等因素。

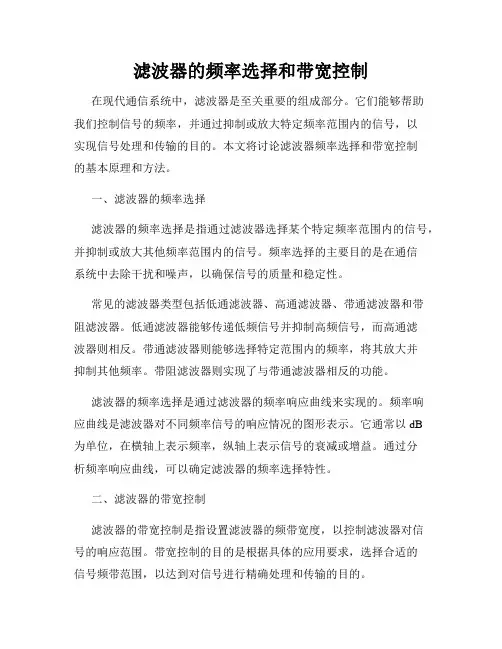

滤波器的频率选择和带宽控制在现代通信系统中，滤波器是至关重要的组成部分。

它们能够帮助我们控制信号的频率，并通过抑制或放大特定频率范围内的信号，以实现信号处理和传输的目的。

本文将讨论滤波器频率选择和带宽控制的基本原理和方法。

一、滤波器的频率选择滤波器的频率选择是指通过滤波器选择某个特定频率范围内的信号，并抑制或放大其他频率范围内的信号。

频率选择的主要目的是在通信系统中去除干扰和噪声，以确保信号的质量和稳定性。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器能够传递低频信号并抑制高频信号，而高通滤波器则相反。

带通滤波器则能够选择特定范围内的频率，将其放大并抑制其他频率。

带阻滤波器则实现了与带通滤波器相反的功能。

滤波器的频率选择是通过滤波器的频率响应曲线来实现的。

频率响应曲线是滤波器对不同频率信号的响应情况的图形表示。

它通常以dB为单位，在横轴上表示频率，纵轴上表示信号的衰减或增益。

通过分析频率响应曲线，可以确定滤波器的频率选择特性。

二、滤波器的带宽控制滤波器的带宽控制是指设置滤波器的频带宽度，以控制滤波器对信号的响应范围。

带宽控制的目的是根据具体的应用要求，选择合适的信号频带范围，以达到对信号进行精确处理和传输的目的。

带宽控制在不同类型的滤波器中有不同的实现方法。

对于数字滤波器，带宽可以通过改变滤波器的采样频率或阶数来实现。

而对于模拟滤波器，带宽的控制则需要通过改变滤波器的电路参数或选择不同的滤波器结构来实现。

带宽控制的重要性体现在滤波器的性能和应用中。

过宽的带宽会导致信号失真和频率干扰，而过窄的带宽则会导致信号信息丢失和损失。

因此，在设计和调整滤波器时，需要权衡选择合适的带宽范围，以确保所需的信号质量和系统性能。

三、滤波器的优化方法为了实现滤波器的频率选择和带宽控制，通常采用以下优化方法：1. 参数调整法：通过调整滤波器的电路参数，如电容、电感和阻抗等，来改变滤波器的频率响应和带宽范围。

滤波器的频率选择性和频宽调节方法滤波器是一种电子设备，用于选择特定频率范围内的信号，并将其他频率的信号滤除。

频率选择性是指滤波器对于所选择的频率范围内的信号的响应程度。

而频宽调节则是指调整滤波器的工作范围，使其能够适应不同的应用需求。

本文将介绍滤波器频率选择性和频宽调节的方法。

一、频率选择性频率选择性是滤波器的重要指标之一。

对于某些应用而言，我们希望滤波器能够尽可能地选择特定频率范围内的信号，并将其他频率的信号尽量滤除。

以下是几种常见的频率选择性方法：1. 带通滤波器带通滤波器是一种具有频率选择性的滤波器，它可以选择特定的频率范围内的信号通过，而将其他频率的信号滤除。

常见的带通滤波器有低通滤波器和高通滤波器。

低通滤波器可以选择低于某一截止频率的信号通过，而高通滤波器则可以选择高于某一截止频率的信号通过。

2. 带阻滤波器带阻滤波器是一种可以滤除特定频率范围内信号的滤波器。

它可以选择某一频率范围内的信号滤除，而将其他频率的信号通过。

带阻滤波器也被称为陷波滤波器或带消滤波器。

3. 陡峭滤波器陡峭滤波器是一种具有较高频率选择性的滤波器。

它可以选择极窄的频率范围内的信号通过，并将其他频率的信号大幅度地滤除。

陡峭滤波器通常用于需要极高频率选择性的应用，如无线通信系统和音频处理等领域。

二、频宽调节方法频宽调节是指调整滤波器的工作范围，使其能够适应不同的应用需求。

以下是几种常见的频宽调节方法：1. 截止频率调节滤波器的截止频率决定了它对不同频率信号的响应程度。

通过调节滤波器的截止频率，可以实现对不同频率范围内信号的选择性。

一些滤波器具有可调截止频率的功能，可以通过外部电路或设备调节截止频率。

2. 滤波器阶数调节滤波器的阶数决定了其对信号的衰减程度和相位响应。

通过调节滤波器的阶数，可以调节滤波器的频宽。

增加滤波器的阶数可以使其具有更高的频率选择性，但同时也增加了滤波器的复杂度和成本。

3. 滤波器类型选择不同类型的滤波器具有不同的频宽特性。

射频滤波器如何正确选取，看完全懂了随着移动设备功能越来越强大，支持的网络频段越来越多，射频前端模块成了移动设备中不可缺少的一部分。

举例来说，一款较新的手机至少需要支持2G，3G，4G以及WiFi，GPS等网络制式，而每一个制式都需要自己的射频前端模块。

射频前端模块一般包括天线开关，多路器，滤波器，功率放大器与低噪声放大器等等。

这些器件目前仍无法用集成度最高的CMOS工艺制造，而必须使用特殊工艺以保证性能。

根据Mobile Expert LLC的研究报告，2016年在智能手机增长萎靡（9%）的情况下，射频前端模块的增长率仍达到了17%。

而在射频前端模块中，未来发展最快的，也最关键的模块就是射频滤波器模块。

滤波器到底有多重要随着无线通讯应用的发展，人们对于数据传输速度的要求也越来越高。

在2G时代，只有一小部分人会使用手机上网下载铃声或浏览wap版网页，需要的数据率大约在1KB／s。

在3G时代，随着智能手机的普及，使用运营商网络上网收发邮件，使用各种app等使得网络流量剧增，需要的数据率大约是50KB／s。

到了4G时代的今天，直播等应用更是将手机通讯的带宽需求推向了一个新的高度，需要的数据率达到了1MB／s。

与数据率上升相对应的是频谱资源的高利用率以及通讯协议的复杂化。

这两个问题是相辅相成：由于频谱资源有限，为了满足人们对数据率的需求，必须充分利用频谱，因此一部手机必须能够覆盖很宽的频带范围，这样在人群拥挤的情况下不同人的设备才能够分配到足够的频谱带宽。

同时，为了满足数据率的需求，从4G开始还使用了载波聚合技术，使得一台设备可以同时利用不同的载波频谱传输数据。

另一方面，为了在有限的带宽内支持足够的数据传输率，通信协议变得越来越复杂，因此对于射频系统的各种性能也提出了严格的需求。

在射频前端模块中，射频滤波器起着至关重要的作用。

它可以将带外干扰和噪声滤除以以满足射频系统和通讯协议对于信噪比的需求。

如前所述，随着通信协议越来越复杂，对于通讯协议对于频带内外的需求也越来越高，这也使得滤波器的设计越来愈有挑战性。

选用射频滤波器（馈通滤波器、穿心电容）的方法随着电子设备工作频率的迅速提高，电磁干扰的频率也越来越高，干扰频率通常会达到数百MHz，甚至GHz以上。

由于电压或电流的频率越高，越容易产生辐射，因此，正是这些频率很高的干扰信号导致了辐射干扰的问题日益严重。

因此，对用来解决辐射干扰的滤波器的一个基本要求就是要能对这些高频干扰信号有较大的衰减，这种滤波器就是射频干扰滤波器。

普通干扰滤波器的有效滤波频率范围为数kHz 数十MHz，而射频干扰滤波器的有效滤波频率范围从数kHz到GHz以上。

按照传统方式构造的滤波器不能成为射频滤波器。

这是由于两个原因：第一个原因是：图1中的旁路电容寄生电感较大（导致串联谐振，增加了旁路阻抗），导致电容器在较高的频率并不具有较低的阻抗，起不到旁路的作用。

第二个原因是：滤波器的输入端和输出端之间的杂散电容导致高频干扰信号耦合，使滤波器对高频干扰失去作用。

解决这个问题的方法是用穿心电容作为旁路电容。

穿心电容具有非常小的寄生电感，旁路阻抗非常小，并且由于采用隔离安装方式，消除了输入输出端之间的高频耦合。

本样本中的各种射频滤波器都是基于穿心电容制造的，并且安装方式都是馈通形式的（输入与输出被金属板隔离）。

虽然本样本中的射频滤波器品种很多，但是每一种型号在设计时都考虑了具体使用场合的要求，使设计师能够在性能、体积、成本等方面获得满意的结果。

选择射频滤波器需要考虑的因素有：截止频率：滤波器的插入损耗大于3dB的频率点称为滤波器的截止频率，当频率超过截止频率时，滤波器就进入了阻带，在阻带，干扰信号会受到较大的衰减。

根据使用滤波器的场合不同（信号电缆滤波还是电源线滤波），可以用两个方法来确定滤波器的截止频率。

在对信号电缆进行滤波时，根据有效信号的带宽来确定，截止频率要大于信号的带宽，这样才能保证有用信号不被衰减。

在对电源线或直流信号线，滤波时，由于有效信号的频率很低，信号失真的问题不是主要因素，因此主要根据干扰信号的频率来定，要使干扰频率全部落在滤波器的阻带内。

滤波器的参数选择与优化滤波器在信号处理中扮演着重要的角色，它可以去除噪声、调整信号的频率特性等。

为了使滤波器的性能达到最佳状态，我们需要选择和优化滤波器的参数。

本文将探讨滤波器参数选择与优化的方法。

一、滤波器参数的选择在选择滤波器参数之前，我们需要明确滤波器的类型和应用场景。

常用的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

根据不同的应用需求，我们可以选择对应的滤波器类型。

1.1 截止频率截止频率是指滤波器开始起作用的频率点，对于不同类型的滤波器，截止频率的选择有所不同。

在选择截止频率时，需要考虑需要滤除的信号部分以及需要保留的信号部分。

如果是低通滤波器，截止频率应该选择在需要保留的低频信号之后；如果是高通滤波器，则应选择在需要滤除的高频信号之前。

1.2 阶数滤波器的阶数决定了滤波器对信号的衰减程度。

阶数越高，滤波器对信号的衰减越大。

在选择阶数时，需要考虑信号的复杂程度以及对滤波的要求。

一般来说，阶数越高，滤波器的性能越好，但也会导致计算量增加和响应时间延长。

1.3 其他参数除了截止频率和阶数外，滤波器还有其他一些参数需要选择和优化，如滤波器类型、滤波器的幅频响应等。

这些参数的选择需要根据具体的应用需求来确定。

二、滤波器参数的优化在进行滤波器参数的优化时，我们可以采用多种方法来实现。

下面介绍几种常见的优化方法。

2.1 极点和零点的调整极点和零点是滤波器的重要参数，它们直接影响滤波器的频率响应。

通过调整极点和零点的位置，可以改变滤波器的频率特性。

极点的位置决定了滤波器的带宽和衰减特性，零点的位置则影响滤波器的幅频响应曲线。

2.2 窗函数法窗函数法是一种常用的滤波器设计方法，它通过选择不同的窗函数来实现滤波器的优化。

常用的窗函数有矩形窗、汉宁窗、黑曼窗等。

通过选择不同的窗函数，可以调整滤波器的频率响应和滤波器的衰减特性。

2.3 频域优化方法频域优化方法是一种基于频谱分析的滤波器参数优化方法。

了解电子信息工程中的射频滤波器设计原则电子信息工程是一个广泛而复杂的领域，其中射频滤波器设计是其中一个重要的组成部分。

射频滤波器在无线通信、雷达、卫星通信等领域起着至关重要的作用。

本文将介绍射频滤波器设计的原则和一些常见的设计方法。

首先，了解射频滤波器的基本原理是设计的基础。

射频滤波器的主要功能是根据需要选择或排除特定频率范围内的信号。

它可以通过滤波器的频率响应来实现这一功能。

常见的射频滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

在进行射频滤波器设计时，需要考虑一系列的设计原则。

首先是频率选择，即确定需要滤除或通过的频率范围。

这取决于具体的应用场景和需求。

其次是滤波器的阻带和通带的性能要求。

阻带和通带的性能要求包括衰减和波纹等参数。

这些参数决定了滤波器的性能和精度。

射频滤波器的设计还需要考虑到滤波器的类型和结构。

常见的射频滤波器结构包括LC滤波器、SAW滤波器、微带滤波器等。

每种滤波器结构都有其适用的特定场景和性能要求。

选择适合的滤波器结构是设计的关键。

另外，射频滤波器的设计还需要考虑到功耗和尺寸。

在电子设备中，功耗和尺寸是非常重要的因素。

射频滤波器的设计需要在满足性能要求的前提下，尽量减小功耗和尺寸。

这需要在设计过程中进行合理的权衡和优化。

在射频滤波器设计中，还需要考虑到阻抗匹配和损耗。

阻抗匹配是为了确保滤波器与其他电路之间的阻抗匹配，以提高信号传输效率。

损耗是指滤波器在传输过程中产生的能量损耗。

尽量减小损耗是设计的目标之一。

除了上述的设计原则，射频滤波器的设计还需要考虑到一些特殊的问题。

例如，温度对滤波器性能的影响、材料的选择和制造工艺等。

这些因素都会对滤波器的性能产生一定的影响，需要在设计过程中进行充分的考虑和分析。

总结起来，射频滤波器设计是电子信息工程中的重要组成部分。

设计一个性能优良的射频滤波器需要考虑到频率选择、阻带和通带的性能要求、滤波器的类型和结构、功耗和尺寸、阻抗匹配和损耗等多个方面。

在选择合适的滤波器方法时，需要考虑以下几个因素：系统特性：首先要了解系统的特性，包括系统是否具有线性特性、系统噪声的分布情况等。

对于非线性系统，需要考虑采用扩展卡尔曼滤波器、无迹卡尔曼滤波器等改进方法。

数据特性：需要考虑数据的特性，包括数据的维度、数据的量、数据的分布等。

对于高维度的数据，需要考虑采用降维技术或采用多传感器融合等方法。

计算效率：需要考虑计算效率的问题，如果数据量较大或计算资源有限，需要选择计算效率较高的滤波器方法。

精度和稳定性：在选择滤波器方法时，需要考虑其精度和稳定性。

对于需要高精度估计的场景，需要选择精度较高的滤波器方法，如无迹卡尔曼滤波器等。

同时，也需要考虑其稳定性，避免出现估计结果不稳定或发散的情况。

应用场景：不同的应用场景对滤波器方法的要求不同。

例如，在军事领域中，需要采用抗干扰能力强、鲁棒性高的滤波器方法；在传感器数据处理中，需要考虑传感器之间的相关性，采用去相关或协方差匹配等技术。

滤波器选用方法
滤波器是一种用来削减或消退谐波对电力系统影响的电气部件，将输入或输出经过过滤而得到纯洁的直流电。

滤波器上海上恒电子滤波器一般有两个端口，一个输入信号、一个输出信号，利用这个特性可以选通通过滤波器的一个方波群或复合噪波，而得到一个特定频率的正弦波。

对特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器，其功能就是得到一个特定频率或消退一个特定频率。

几种低通原型滤波器是现代网络综合法设计滤波器的基础，各种低通、高通、带通、带阻滤波器大都是依据此特性推导出来的。

正因如此，才使得滤波器的设计得以简化，精度得以提高。

抱负的低通滤波器应当能使全部低于截止频率的信号无损通过，而全部高于截止频率的信号都应当被无限的衰减，从而在幅频特性曲线上呈现矩形，故而也称为矩形滤波器（brick-wallfilter）。

圆满的是，如此抱负的特性是无法实现的，全部的设计只不过是力图靠近矩形滤波器的特性而已。

依据所选的靠近函数的不同，可以得到不同的响应。

虽然靠近函数多种多样，但是考虑到实际电路的使用需求，通常会选用“巴特沃斯响应”或“切比雪夫响应”。

“巴特沃斯响应”带通滤波器具有平坦的响应特性，而“切比雪夫响应”带通滤波器却具有更陡的衰减特性。

所以详细选用何种特性，需要依据电路或系统的详细要求而定。

但是，“切比雪夫响应”滤波器对于元件的变化最不敏感，而且兼具良好的选择性与很好的驻波特性
（位于通带的中部），所以在一般的应用中，推举使用“切比雪夫响应”滤波器。

滤波器设计中的滤波器阶数和滤波器类型的选择滤波器是将信号在特定频率范围内进行调整的电子设备。

在滤波器的设计中，滤波器阶数和滤波器类型是两个重要的参数。

选择适当的滤波器阶数和滤波器类型可以满足不同的信号处理需求。

本文将探讨滤波器设计中滤波器阶数和滤波器类型的选择方法。

一、滤波器阶数的选择滤波器阶数是指滤波器系统中的级数或阶段数。

一个滤波器阶数越高，其对信号的幅频响应曲线形状调整得越精细，对信号的处理效果越好。

但是，滤波器阶数增加也会带来系统复杂度和计算开销的增加。

因此，在选择滤波器阶数时需要综合考虑系统的实际需求和设计的可行性。

滤波器阶数的选择需要考虑以下几个因素：1. 频率响应要求：如果需要更精确的频率调整，通常需要选择高阶滤波器。

较低阶的滤波器可能无法满足频率响应的需求。

2. 计算复杂度：随着阶数的增加，滤波器的计算量也随之增加。

在计算资源有限的情况下，需要根据系统设计的约束选择适当的阶数。

3. 相位响应：高阶滤波器对信号的相位响应也会有更多的调整，可能会引入额外的相位延迟。

在某些应用场景中，对信号的相位特性有严格要求的话，需要权衡相位响应与阶数之间的关系。

综合以上因素，我们可以根据系统需求和约束来选择适当的滤波器阶数，以达到所需的信号处理效果。

二、滤波器类型的选择滤波器类型是指滤波器在频域上的形状和特性。

不同类型的滤波器适用于不同的信号处理需求。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

1. 低通滤波器：低通滤波器允许低频信号通过，抑制高频信号。

适用于需要保留低频部分而滤除高频部分的信号处理场景，如音频信号处理。

2. 高通滤波器：高通滤波器允许高频信号通过，抑制低频信号。

适用于需要滤除低频部分而保留高频部分的信号处理场景，如图像边缘检测。

3. 带通滤波器：带通滤波器允许某个频率范围内的信号通过，抑制其他频率的信号。

适用于需要保留某个特定频率范围内的信号的处理场景，如通信中的多载波信号解调。
