八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))一、选择题1. 凸透镜的焦点位置取决于（）。
A. 透镜的直径B. 入射光线的方向C. 透镜的曲率D. 透镜的颜色答案：C解析：凸透镜的焦点位置取决于透镜的曲率，曲率越大，焦点位置越近；曲率越小，焦点位置越远。
2. 关于凸透镜焦点位置的描述，正确的是（）。
A. 焦点位置被称为透镜的负焦距B. 焦点位置是透镜的中心C. 焦点位置被称为透镜的正焦距D. 焦点位置是透镜的表面答案：A解析：焦点位置被称为透镜的负焦距，因为凸透镜的焦点位置在透镜的透镜中心的同侧。
3. 凸透镜对于非平行光线的成像，关注的光线是（）。
A. 仅仅想光轴靠近的光线B. 其中一束光线能改变方向使其平行于光轴的光线C. 只有经过透镜中心的光线D. 完全垂直于光轴的光线答案：B解析：凸透镜对于非平行光线的成像，是通过将光线聚焦在焦点上实现的，其中一束光线能改变方向使其平行于光轴的光线，其余光线则在透镜后面的位置得到成像。
4. 凸透镜成像的规律中，人眼看到的物体是（）。
A. 实物体B. 虚物体C. 光线D. 影子答案：B解析：凸透镜成像的规律中，人眼看到的物体是虚物体，即物体的投影形成在透镜后的位置。
5. 凸透镜成像的规律中，实物体与虚物体的区别在于（）。
A. 实物体有质量，虚物体没有B. 实物体是存在的，虚物体是虚幻的C. 实物体是透明的，虚物体是不透明的D. 实物体发出光线，虚物体不发出光线答案：B解析：实物体是存在的，虚物体是虚幻的，虚物体是通过光线经过凸透镜成像后形成的投影。
二、填空题1. 光线经过凸透镜后，如果经过像方焦点，成像在（）方的位置。
答案：虚物方2. 凸透镜的焦距为-10cm，则焦点位置在（）透镜的位置。
答案：凸3. 凸透镜的焦距为20cm，物体放在焦点处，成像在（）。
答案：无穷远处4. 凸透镜成像的规律中，光线经过凸透镜后，成像的位置是（）。
答案：物距焦距的倒数5. 凸透镜焦距越大，对物距的要求越（），反之亦然。
一、初中物理凸透镜成像的规律1．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【分析】【详解】AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且=>30cm2u f>，故AB不符合题意；则15cm fC．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。
故选D。
2．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩．所以选项C错误，D正确．故选D．【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律．还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小．3．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A．只有①和③B．只有②和④C．只有②和③D．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <；综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．有一个点光源放在凸透镜的正前方．当点光源放在A 点时，成像在B 点，当点光源放在B 点时，成像在C 点，如图所示．则 （ ）A ．凸透镜应放在C 点右侧B ．凸透镜应放在B 、C 点之间C ．凸透镜应放在A 、B 点之间D ．凸透镜应放在A 点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。
专题5.3 凸透镜成像的规律【四大题型】【人教版】【题型1 凸透镜成像的规律】................................................................................................................................... 【题型2 凸透镜成像的规律操作应用】................................................................................................................... 【题型3 实验探究凸透镜成像的规律】................................................................................................................... 【题型4 像距与物距的关系】...................................................................................................................................【知识点1 凸透镜成像的规律】【题型1 凸透镜成像的规律】【例1】（2022·江苏镇江·中考真题）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（）A ．甲处可能成的是虚像B ．乙处像可能是放大的C ．P 点位置在甲的左侧D ．蜡烛的移动方向向左 【答案】B【详解】ACD ．由题意可知，光屏先后在P 同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，根据物距变大，像距变小，像变小可知，像在不断的靠近凸透镜，因此凸透镜在乙的右侧，蜡烛在凸透镜的右侧，此时蜡烛在远离凸透镜，因此蜡烛向右移动；由于甲处的像成在光屏上，因此甲处只能成实像，故ACD 不符合题意；B ．由于题干未提供物距和凸透镜的焦距，若物距大于1倍焦距小于2倍焦距，乙处成放大的实像；若物距大于2倍焦距，成缩小的实像；若物距等于2倍焦距，成等大的实像，故B 符合题意。
人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律讲义（知识点总结+例题讲解）一、凸透镜成像的规律：1.当物体在1倍焦距内时（0＜u＜f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①正立、放大、虚像；②物像同侧；③像距＞物距：v＞u；④物体远离凸透镜（靠近焦点），像变大；（4）应用：放大镜2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；3.当物体在1～2倍焦距间时（f＜u＜2f）：（2）成像原理：光的折射；（3）成像特点：①倒立、放大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＞物距：v＞2f；（像在2倍焦距之外）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近焦距处），像变大；物体远离凸透镜（靠近2倍焦距处），像变小；⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、等大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、缩小、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。
【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（ ）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【答案】B【解析】解：A、当u＝10cm时，u＜f＝15cm，成正立、放大的虚像，故A错误；B、当u＝20cm时，2f＞u＞f，成倒立、放大的实像，故B正确；C、当u＝35cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，故C错误；D、当物体从距凸透镜20cm处远离凸透镜时，物距增大，在凸透镜另一侧所成的像逐渐变小。

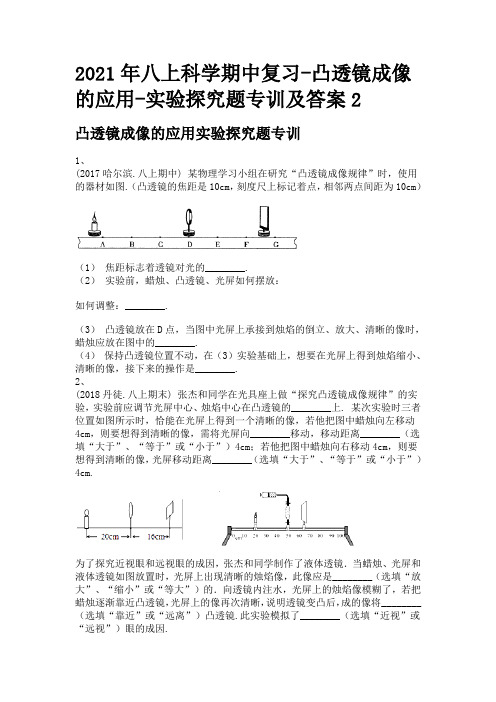

2021年八上科学期中复习-凸透镜成像的应用-实验探究题专训及答案2凸透镜成像的应用实验探究题专训1、(2017哈尔滨.八上期中) 某物理学习小组在研究“凸透镜成像规律”时，使用的器材如图.（凸透镜的焦距是10cm，刻度尺上标记着点，相邻两点间距为10cm）（1）焦距标志着透镜对光的________.（2）实验前，蜡烛、凸透镜、光屏如何摆放：如何调整：________.（3）凸透镜放在D点，当图中光屏上承接到烛焰的倒立、放大、清晰的像时，蜡烛应放在图中的________.（4）保持凸透镜位置不动，在（3）实验基础上，想要在光屏上得到烛焰缩小、清晰的像，接下来的操作是________.2、(2018丹徒.八上期末) 张杰和同学在光具座上做“探究凸透镜成像规律”的实验，实验前应调节光屏中心、烛焰中心在凸透镜的________上. 某次实验时三者位置如图所示时，恰能在光屏上得到一个清晰的像，若他把图中蜡烛向左移动4cm，则要想得到清晰的像，需将光屏向________移动，移动距离________（选填“大于”、“等于”或“小于”）4cm；若他把图中蜡烛向右移动4cm，则要想得到清晰的像，光屏移动距离________（选填“大于”、“等于”或“小于”）4cm.为了探究近视眼和远视眼的成因，张杰和同学制作了液体透镜．当蜡烛、光屏和液体透镜如图放置时，光屏上出现清晰的烛焰像，此像应是________（选填“放大”、“缩小”或“等大”）的．向透镜内注水，光屏上的烛焰像模糊了，若把蜡烛逐渐靠近凸透镜，光屏上的像再次清晰，说明透镜变凸后，成的像将________（选填“靠近”或“远离”）凸透镜.此实验模拟了________（选填“近视”或“远视”）眼的成因.3、(2018淮安.八上期末) 如图所示，探究凸透镜成像的规律，顺次安装蜡烛、凸透镜和光屏到光具座上，点燃蜡烛。
（1）调整烛焰和________ 的中心与凸透镜的中心位于同一高度，烛焰到凸透镜的距离大于2倍焦距，移动光屏始终得不到烛焰的像，接下来的正确操作是________ （填写序号）。
沪科版初中物理八年级第四章第五节科学探究：凸透镜成像(2)成像练习题及答案基础训练一、填空题1．在探究凸透镜成像规律的时候，应先将凸透镜的光心、烛焰的中心、光屏的中心调整到__________________，这样才能使烛焰的像成在______________。
2．将点燃的蜡烛沿凸透镜的主轴，从大于二倍焦距处逐渐向透镜移动时，在光屏上可先观察到_________、_________的实像，当蜡烛移到距凸透镜二倍焦距时可观察到_________、_________的实像，接着移动蜡烛可观察到_________、_________的实像，最后在光屏上观察不到像了，可透过凸透镜观察到_________、_________的虚像。
3．凸透镜成放大实像和缩小实像的分界点是_________；凸透镜成实像和虚像的分界点是_________。
4．在探究凸透镜成像的实验中，当凸透镜成实像时，在将蜡烛从远处移向凸透镜的过程中，像到凸透镜的距离变_________。
二、选择题5．凸透镜的焦距为10cm，要使物体通过凸透镜成倒立、缩小的实像，物体离凸透镜的距离是（）A．u<10cm B．10cm<u<20cm C．u>10cm D．u>20cm6．将一个凸透镜正对着太阳光，在距凸透镜20cm的纸上接到一个很小的亮斑。
当将一个物体放在距这个透镜50cm处时，在凸透镜的另一侧可以得到（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的实像D．正立、缩小的实像7．将蜡烛放在距离凸透镜30cm的地方，在透镜另一侧的光屏上，有蜡烛清晰放大的像，由此可知，该透镜的焦距可能是（）A．20cm B．15cm C．10cm D．5cm8．把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立、等大的实像，若把蜡烛向远离凸透镜的方向移动5cm，并移动光屏，在光屏上可以看到（）A．倒立缩小的实像B．倒立放大的实像C．正立放大的虚像D．倒立等大的实像三、实验题9．如图所示是赵强同学用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律的实验装置，其中明显还需要调整的是＿＿＿＿＿＿＿。
凸透镜成像规律的探究及其应用专项练习题1.下图是照相机的成像示意图，以下说法正确的是()A.照相机的镜头是凹透镜B.所成的像是正立、缩小的虚像C.要使底板上的像变大，只把镜头前伸就可以D.要在底板上成缩小的像，物距必须大于二倍焦距2.购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。
下列有关说法正确的是()A.摄像头成像利用的是光的反射B.摄像头成像特点与投影仪相同C.“刷脸”时，面部应位于摄像头二倍焦距之外D.“刷脸”时，面部经摄像头成正立、缩小的实像3.小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是()A.该透镜只能成放大的像B.该透镜可以用作近视眼镜C.该透镜可以用作照相机镜头D.字到透镜的距离小于此透镜的焦距4.(2020·湖南常德中考)如图关于透镜的应用，下列说法正确的是()5.在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏在光具座上的位置如下图所示，这时烛焰在光屏上恰好成一清晰的像，下列说法正确的是()A.凸透镜的焦距可能是10cmB.图中凸透镜成像的特点被应用在了照相机上C.将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏都接收不到蜡烛的像D.若在蜡烛和凸透镜之间靠近凸透镜放一副近视眼镜，应将光屏向左移动才可再次呈现清晰的像6.在鉴定文物时，考古学家常用放大镜观察文物的细微部分，这时他看到的是、的虚像。
如果在文物上有两条裂纹，其夹角是5°，要想看到的像更大些，应该将放大镜离裂纹稍微些。
若放大镜的放大倍数是10倍，则他看到的角度是。
7.为保障市民的出行安全，交管部门在很多十字路口安装了监控摄像头，它可以拍下违法车辆的现场照片，拍照时，摄像头的镜头相当于一个(选填“凸”或“凹”)透镜，所成的像是(选填“放大”“缩小”或“等大”)的实像，当车辆远离摄像头时，所成的像将会(选填“变大”“变小”或“不变”)。
光的折射作图能力训练（2）【凸透镜成像的规律】1、成实像时，像与物 侧，左右、上下相。
2、变化规律 （1）物距变小，像距变，像也变（2）物距变大，像距变，像也变3、特殊点 F 点：是像和 像的分界点2F 点：是 像和 像的分界点【作图能力过关】1．完成下列关于透镜的光路：2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置.A4．画出下列各图中光线经过玻璃砖的光路5、如图为一冰块中有一长方形气泡，画出这条光线的折射光线.6、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路7、在图中的虚线框内填入适当类型的透镜，并完成光路图。
8、游泳池中灌入一定量的水后，从池岸上斜看池底，便会觉得池底比实际深度( ) A 深些 B 浅些C 无变化D 有时深有时浅有下列光学器具：照相机、潜望镜、幻灯机、穿衣镜、放大镜、牙医内窥镜，可以把它们分成两类：一类包括______________________________其特征为由__________组成，二类包括______________________其特征为由__________组成.9、在探究凸透镜成像规律的实验中（1）用一束平行光正对凸透镜射入，经透镜后会聚于A 点，测得A 点距透镜10厘米，则透镜的焦距是 厘米。
（2）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。
（3）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。
（4）若去观察邮票，想看清楚邮票上的细微之处，放大镜与邮票间的距离应为10、如图2中的四幅图，分别表示近视眼成像情况和矫正做法的是（ ）A ．①②B ． ③④C ．②④D ． ③①【凸透镜实验题】【例1】在做“研究凸透镜成像规律”的实验中，某同学先把凸透镜固定在光具座上，然后将光屏和点燃的蜡烛分别放置在凸透镜的两侧，如果他在光具座上无论怎样左右移动光屏，在光屏上都不能呈现烛焰的像，则可能有几种原因?答案:有三个原因：(1)由于物距小于或等于焦距，凸透镜不能成实像.(2)凸透镜成实像，但由于物距太小，光屏调不到烛焰的像所在的位置.(3)凸透镜成实像，但光屏、凸透镜、烛焰三者的中心不在同一高度. 【例2】如图“探究凸透镜成像的规律”1)凸透镜成最大实像的是在 __点。
《凸透镜成像的规律》练习题一、单选题（本大题共20小题，共40.0分）1.如图所示，凸透镜竖直放置，凸透镜焦距为f，现有一点光源S在凸透镜左侧以凸透镜两倍焦距处为圆心，在经过主光轴的竖直平面内做顺时针圆周运动，半径为r，且r<f，则在下列关于点光源所成的像的运动轨迹的各图中，正确的是()A. B. C. D.2.将蜡烛、光屏放在如图所示的位置。
假设光屏上下足够长，根据光路，下列说法正确的是()A. 透镜的焦距大于20cmB. 此时光屏上能看见一个放大、倒立的像C. 移动光屏至凸透镜的左侧并左右移动，可以在光屏上找到蜡烛的像D. 将蜡烛移到刻度尺左侧30cm处，为了在光屏上找到清晰的像，需将图中的光屏向右移3.马路上的一种球形交通摄像头能拍清楚几百米远的物体.如图所示为这种摄像头成像的示意图，镜头与像屏的位置都不变，两者间距很小.图中0是透镜的光心，E是主光轴与屏的交点，M是线段OE的中点，被跟踪的汽车前车牌在靠近摄像头时总能在屏上成清晰的像.在车驶近摄像头的过程中()A. 透镜的焦距不变且右侧焦点一定在0点与M点之间B. 透镜的焦距不变且右侧焦点一定在M点与E点之间C. 透镜的焦距变化且右侧焦点一定在O点与M点之间D. 透镜的焦距变化且右侧焦点一定在M点与E点之间4.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是：A. 该凸透镜的焦距是20cmB. 当u=15cm时，光屏上不能成像C. 当u=25cm时成缩小的像，投影仪就是根据这一原理制成的D. 把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变小5.购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。
下列说法中错误的是A. 光经过摄像头成像利用的是光的折射B. “刷脸”时，面部应位于摄像头二倍焦距之外C. “刷脸”时，面部经摄像头成倒立的、缩小的实像D. “刷脸”时，若发现成像太大，则消费者应靠近摄像头6.凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是()A. 将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B. 保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C. 如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜，且光屏移动距离小于物体移动距离D. 将透镜遮挡一部分，则一定不能成完整的像7.如图，图中能正确表示像与物关系的是()A. B.C. D.8.某同学经过一节课的凸透镜实验探究，写出了如下一些结论，你认为他的记录中不正确的是()A. 凡是实像，都是倒立的B. 凡是虚像，都是正立的C. 凸透镜所成的实像，既有放大的，又有缩小的D. 凸透镜所成的虚像，既有放大的，又有缩小的9.烛焰通过凸透镜恰好在光屏上成一个缩小、倒立的像，若保持透镜位置不变，把烛焰与光屏的位置对调一下，则()A. 光屏上仍能呈现出一个缩小的像B. 光屏上将能呈现出一个放大的像C. 光屏上不能呈现出像，但眼睛透过透镜能看到像D. 光屏上没有像，需调节光屏的位置像才能呈现出来10.如图所示是小明探究“凸透镜成像规律”时的情景，烛焰位于凸透镜1.5倍焦距处，并在光屏上得到清晰的像。
初二物理凸透镜成像的规律试题答案及解析1.在探究凸透镜成像的实验中，应依照课本所做的那样，把凸透镜、蜡烛、光屏放在同一直线上，调整它们的高度，使三者中心大致在，像如图14那样应将光屏向（选填“上”或“下”）调整；已知所用的凸透镜的焦距为15cm。
（1）想用光屏接收到一个缩小的像，应该把蜡烛放在离凸透镜的地方。
（2）如果把蜡烛从离凸透镜30cm的地方移到离凸透镜20cm的地方，像到凸透镜距离，像的大小。
（选填“变大”、“不变”或“变小”）（3）若把蜡烛放在离透镜10cm的地方，在透镜的另一侧的光屏上（填“能”或“不能”）得到蜡烛的像，原因是。
【答案】同一水平线上，下（1）30cm以外，（2）变大，变大（3）不能，物距小于焦距，不能得实像，只能得到虚像【解析】在探究凸透镜成像的实验中，要：“三心等高”，即蜡烛的焰心、透镜的光心、光屏的中心在同一水直线上。
（1）由凸透镜成像的规律：当U﹥2f时，成倒立、缩小的实像可知，想用光屏接收到一个缩小的像，应该把蜡烛放在离凸透镜30cm以外的地方。
（2）由物远（相对于焦点来说）像近像变小，反之，物近（相对于焦点来说）像远像变大可知，如果把蜡烛从离凸透镜30㎝的地方移到离凸透镜20cm的地方，像到凸透镜距离变大，像的大小变大。
（3）当u﹤f时，成正立、放大的虚像可知，若把蜡烛放在离透镜10cm的地方，在透镜的另一侧的光屏上不能得到蜡烛的像。
【考点】凸透镜成像的规律2.把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是A．5cm B．10cm C．20cm D．30cm【答案】D【解析】根据凸透镜成像规律，当u＞2f时，倒立的、缩小的像。
把蜡烛放在距离凸透镜50cm的某一位置时，在透镜另一侧得到一个清晰的，倒立的、缩小的像，则u＞2f，即50cm＞2f，解得f＜25cm，故选项ABC都符合，只有D选项不可能的。
故选D。
凸透镜成像规律一、 复习目标在记住凸透镜成像规律的基础上，学会分析题目中的条件从而判断出凸透镜成像的情况（包括像的倒正、实虚以及放大还是缩小情况），还要学会凸透镜成像情况的实际应用如：照相机、幻灯机、放大镜、望远镜、显微镜以及人的眼睛、眼镜 二、 知识储备结论:当物距大于一倍焦距时,成______像,当物距小于一倍焦距时,成_____像; 当物距大于2倍焦距时,成_______像,当物距小于2倍焦距时成_______像; 无论成什么像,当物体靠近焦点时,所成的像变_______,且像距变________. 二、典型例题解析：（一）利用凸透镜成像规律判定成像性质例1:物体放在凸透镜前某一位置时，在透镜另一侧离透镜10cm 的光屏上成一个倒立缩小的像。
当物体移到凸透镜前10cm 处，所成的是（ ）A 、倒立缩小的实像B 、倒立放大的实像C 、正立放大的虚像D 、正立等大的虚像【针对性训练】1、三个焦距都是20cm 的凸透镜，小明利用它们做了一些简易光学器材，第一个做成了简易照相机，拍摄了墙上的一幅画；第二个做了一台投影仪，演示了一张幻灯片；第三个直接作放大镜使用，观察一只小昆虫，使用过程中，下面对应关系连线正确的是（ ）A BCD2、一个物体到凸透镜的距离是30cm 时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距透镜45cm 处，成的像情况是：（ ）A 、放大的实像B 、缩小的实像C 、等大的实像D 、上述三种情况都有可能。
（二）焦距大小的判定例2.将蜡烛放在距离凸透镜30cm 的地方，在透镜另一侧的光屏上，有蜡烛清晰放大的像，由此可知，该透镜的焦距可能是（ ）A 、20cmB 、15cmC 、10cmD 、5cm 【针对性训练】有甲、乙、丙三个凸透镜，将这三个透镜放在光具座上做成像实验，在保持各透镜跟烛焰的距离相等的条件下，得到实验记录如下表：透镜 像的性质 甲 放大 倒立 实像 乙 缩小 倒立 实像 丙放大 正立 虚像由此表可知：甲、乙、丙三个透镜的焦距关系是： A 、f 甲>f 乙>f 丙 B 、f 丙>f 甲>f 乙 C 、f 甲<f 乙<f 丙 D 、f 乙>f 丙>f 甲 (三)镜的调节问题例3、照集体相时,发现有些人没有进入镜头,为了使全体人员都进入镜头,应采取: A 、人不动,照相机离人远一些,镜头往外伸一些 B 、人不动，照相机离人近一些，镜头往里缩一些 C 、人不动，照相机离人近一些，镜头往外伸一些 D 、照相机和镜头都不动，人站近一些。
例4、在探究凸透镜成像规律的实验中：第1小组同学依次把点燃的蜡烛、透镜、光屏放在光具座上。
但是，在实验中无论怎样移动光屏都找不到清晰的像，请你帮他们找出一个可能的原因： 。
第一小组第二小组2个实验小组分别进行了若干次操作，并把实验数据准确记录在下面表格中凸透镜焦距/cm 14 14 14 14 16 16 16 16 物距/cm 20 30 40 60 20 30 40 60 像距/cm 47 26 22 18 80 34 27 22 像的正倒倒立倒立倒立倒立倒立倒立倒立倒立请分析以上数据，你能得到什么结论？（写出两条即可）【针对性训练】Array 1、某校同学在学习了眼睛和眼镜的内容后，想通过实验探究近视眼的形成原因。
他们选择了如下器材：蜡烛、用薄膜充入水后制成的水凸透镜（与注射器相连，注射器里有少量水）、光屏等。
水凸透镜的厚薄可以通过注射器注入、吸取水的多少来调节。
其装置如图所示。
（1）在此实验装置中，____________相当于人眼球中的晶状体。
____________相当于人眼球中的视网膜。
（2）请你用此实验装置探究近视眼的成因，要求写出实验过程。
2在做凸透镜成像的实验中，所用透镜的焦距为10cm。
某同学按下图所示放置好蜡烛和透镜后，左右移动光屏始终得不到烛焰完整的像，其原因是。
该同学作适当调整（物距不变）后，移动光屏，直到光屏上得到烛焰清晰、完整的像。
该像的性质是。
三、达标测试1、点，若把点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像这个像一定是（）A、倒立、放大的实像B、倒立、缩小的实像C、正立、放大的虚像D、正立、放大的实像2、下面关于近视的说法中正确的是：（）近视眼镜镜片能把太阳光会聚于一点 B.近视眼镜是发散透镜C、“度数”越大的近视眼镜镜片，凹面弯曲越明显，焦距越大D、近视眼眼睛本身就是发散透镜3、小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像，小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质：（）A、倒立放大的实像B、正立放大的虚像C、倒立缩小的实像D、等大倒立的实像4、在一些交通要道路口、银行等公共场所常常安装电子监控器，它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统。
光学系统收集被监控区域内的景物信息。
光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的的其光学系统的工作原理相当于（）A、平面镜成虚像B、凸透镜成实像C、显微镜D、凸透镜成虚像5、某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（）A、像变大，像距变小B、像变小，像距变大C、像先变小后变大，像距变大D、像先变小后变大，像距变小6、某凸透镜的焦距为10cm，当物体沿主光轴从距透镜30cm处向透镜处移动时，则下列叙述凸透镜所成像的变化情况中，正确的是（）A、像始终变大B、像始终变小C、像先变小后变大D、像先变大后变小7、关于四种光学仪器的成像情况，下列说法中正确的是（）A. 放大镜成正立、放大的实像B. 照相机成正立、缩小的实像C. 幻灯机成倒立、放大的实像D. 近视眼镜成正立、放大的虚像8、图中四幅图分别表示近视眼成像情况和矫正做法的是（）A. （2）（1）B. （3）（1）C. （2）（4）D. （3）（4）9、小宝用焦距一定的照相机拍摄景物，若他将照相机移近被拍摄的景物，景物在底片上所成的清晰像将变（选填“大”或“小”）10、在鉴定文物时，常用放大镜观察文物的细微部分，这时他看到的像是。
如果在文物上两条裂纹，其夹角是5度。
要想使看到的像更大些，应该将放大镜离裂纹。
放大镜的放大倍数是6倍，则他看到的角是度。
11、一束平行光线经过凸透镜折射后的传播方向如图甲所示，由图可知，此透镜的焦距为cm，当把烛焰放在此凸透镜左侧12cm处时，如图乙所示，则从该凸透镜右侧通过透镜可以甲15厘米乙12厘米12、如图所示，蜡烛在光屏上成一个清晰的像，这个像是（选填“倒立”或“正立”）、（选填“放大”或“缩小”）的实像。
照相机、投影仪、放大镜这三种光学仪器正常使用时，与上述成像情况一致的是。
蜡烛透镜光屏如果在前面的实验中保持蜡烛和光屏的位置不变，只移动中间的透镜，要使光屏上再次出现一个明亮清晰的像，则应向（选填“左”或“右”）移动凸透镜。
13、为了比较甲、乙两个凸透镜焦距的大小，小明先后用这两个凸透镜做成像实验，他使烛焰、透镜和光屏三者的中心在同一水平直线上，且使两个凸透镜与光屏间的距离均为20cm。
实验时发现：烛焰经凸透镜甲折射后在光屏上所成的是一个清晰缩小的像，烛焰经凸透镜乙折射后在光屏上所成的是一个清晰放大的像，由此可以判断：凸透镜_____的焦距较大。
14、在“探究凸透镜成像规律”的实验中，物体距离透镜30 cm，像距透镜10 cm，则此时的像是____________、____________的____________像（依次选填“倒立”或“正立”、“放大”或“缩小”、“实”或“虚”）15、在“研究凸透镜成像规律”时，将凸透镜、蜡烛和光屏放在如图12甲所示的光具座上进行(凸透镜的焦距ƒ已知)：（1）若在图中C位置上放置光屏，则B位置上应放置；（2）实验过程中，应测量物距u和像距υ，并记录的性质特点；（3）若烛焰在光屏上所成的像如图12乙所示，为使像能清晰地呈在光屏中央，应将凸透镜向移动(选填“上”或“下”)；（4）实验发现：当物距在范围时，像都能在光屏上承接；当物距在范围时，凸透镜成缩小的像。
16.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图所示位置时，恰能在光屏上得到一个清晰的像。
利用这种成像原理可以制成A．照相机 B．幻灯机 C．放大镜 D．潜望镜17.某同学用一凸透镜做实验，发现当物距为20cm时，能在光屏上成倒立、放大的清晰的像，则以下说法正确的是（）A 物距为10cm时，一定成正立、放大的虚像B 物距为15cm时，一定成正立、放大的虚像C 物距为30cm时，一定成倒立、放大的实像D 物距为40cm时，一定成倒立、缩小的实像18.把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立、等大的实像，若把蜡烛向远离凸透镜的方向移动5cm，并移动光屏，在光屏上可以看到（）A倒立缩小的实像 B 倒立放大的实像 C 正立放大的虚像 D 倒立等大的实像19.关于凸透镜成像，下列说法正确的是（）A 由于凸透镜对光线有会聚作用，所以通过凸透镜的光束不可能是发散光束B 凡是虚像，一定与物体在透镜同侧，且是正立的C 凡是实像，只能用屏来观察，而不能用眼睛直接观察D 凸透镜成像时，物距增大，像距一定减小20.用三块透镜做实验，在物距相同的情况下得到如下数据，可知这三块透镜的焦距关系为（）A ABC A B C C A B A C>f B21.我市周村航校开展了航空观光旅游项目,小刚同学在乘坐飞机观光时,用携带的镜头焦距为30mm的照相机拍摄张店城区的全景照片,则底片与镜头间的距离应该( )A 小于30㎜B 等于30mmC 略大于30mmD 等于60mm22.五一期间,小明和同学到泰山去游玩,当他为全体同学拍了一张合影后,又想为一位同学拍一张单身照,则他应( )A 保持照相机与同学间的距离不变,拉长镜头B 减小照相机与同学间的距离,镜头不动C 增大照相机与同学间的距离,缩短镜头D 减小照相机与同学间的距离,拉长镜头23.小明用一架焦距不变的照相机给小刚拍一张2寸的全身照,小刚在原地不动,小明又要给他拍一张2寸的半身照,正确的操作是( )A 小明往前移动,并使镜头往里缩B 小明往前移动,并使镜头往外伸C 小明往前移动,并增大光圈D 小明往后移动,并使镜头往外伸24.老奶奶用放大镜看报纸时,为了看到更大的清晰的像,应( )A 报纸与眼睛不动,放大镜离报纸远一些B 报纸与眼睛不动,放大镜离报纸近一些C 报纸与放大镜不动,眼睛离报纸近一些D 报纸与放大镜不动,眼睛离报纸远一些凸透镜成像规律及其应用专题学案答案【针对性训练】1、C2、D（二）焦距大小的判定【针对性训练】B（三）镜的调节问题【针对性训练】1、（1）水凸透镜光屏（2）按如图所示将蜡烛、水凸透镜、光屏依次放在光具座上，保持大致在同一高度上，调节水凸透镜的位置使蜡烛在光屏上成清晰的像；向水凸透镜中注水，使晶状体变厚，观察光屏上所成蜡烛的像将变得不清晰，将蜡烛向水凸透镜靠近，观察到光屏上会再次出现清晰的像。
