下载文档原格式
第1篇一、实验目的本次实验旨在通过对塑料材料进行一系列标准测试，验证材料的物理、化学及耐久性能，为后续产品设计和应用提供依据。
实验遵循国家及国际相关塑料测试标准，包括但不限于GB/T 16422.3、GB/T 2406-1993、GB/T 2408-1980等。
二、实验材料与设备1. 实验材料：选用某品牌塑料样品，具体型号为PVC（聚氯乙烯）。
2. 实验设备：- 紫外光老化试验箱（符合GB/T 16422.3标准）- 氧指数测定仪（符合GB/T 2406-1993标准）- 水平燃烧法测试仪（符合GB/T 2408-1980标准）- 热变形温度测定仪（符合GB/T 5169.16标准）- 线膨胀系数测定仪（符合GB/T 5169.17标准）三、实验方法与步骤1. UV老化试验：- 将塑料样品放置于紫外光老化试验箱中，分别进行UVA-340和UVB-313EL光照试验。
- 试验周期为1周、2周、4周，观察样品表面变化，记录数据。
2. 氧指数测定：- 按照GB/T 2406-1993标准，对塑料样品进行氧指数测定。
- 将样品置于氧指数测定仪中，设定氧气流量和压力，记录氧指数值。
3. 水平燃烧试验：- 按照GB/T 2408-1980标准，对塑料样品进行水平燃烧试验。
- 将样品放置于水平燃烧法测试仪上，点燃火焰，记录燃烧时间、火焰高度和炭化程度。
4. 热变形温度测定：- 按照GB/T 5169.16标准，对塑料样品进行热变形温度测定。
- 将样品放置于热变形温度测定仪中，设定温度和压力，记录热变形温度。
5. 线膨胀系数测定：- 按照GB/T 5169.17标准，对塑料样品进行线膨胀系数测定。
- 将样品放置于线膨胀系数测定仪中，设定温度和压力，记录线膨胀系数。
四、实验结果与分析1. UV老化试验：- 经过4周UV老化试验后，塑料样品表面出现轻微裂纹和变色，表明该材料具有一定的耐光老化性能。
2. 氧指数测定：- 塑料样品的氧指数为23.5%，符合国家标准要求。
拉伸实验报告总结引言：拉伸实验是材料力学性能研究中常用的一种实验方法，通过对材料进行拉伸，了解其受力性能和变形行为。
拉伸实验报告总结了实验的目的、方法、数据处理以及得出的结论，为进一步研究提供了有价值的参考。
目的：本次拉伸实验的目的是研究所用材料的拉伸性能，包括抗拉强度、屈服强度、延伸率等指标，以及材料的变形行为，从而评估其可行性和适用性。
方法：1. 实验材料准备：选取相应材料的试样，按照相关标准制备成指定尺寸的样品。
2. 实验设备准备：根据拉伸实验要求，配置拉伸试验机，确保设备的准确性和稳定性。
3. 样品加载：将试样放置在拉伸试验机上，并根据要求调整试样的夹具，保证试样受力均匀、稳定。
4. 实验过程：根据预设拉伸速度开始实验，并记录下拉伸力和伸长量的实时数据。
5. 数据处理：计算拉伸强度、屈服强度和延伸率，并绘制应力-应变曲线。
结果与分析：根据实验数据，我们可以得到应力-应变曲线，从而分析材料的力学性能表现。
1. 拉伸强度：拉伸强度是材料在断裂之前所能承受的最大拉伸应力。
通过拉伸实验，我们可以得到材料的拉伸强度，并将其与其他同类材料进行对比，评估材料的强度性能。
2. 屈服强度：屈服强度是指材料在拉伸过程中出现塑性变形开始的应力。
通过应力-应变曲线的分析，可以准确得到材料的屈服强度，并评估其塑性变形能力。
3. 延伸率：延伸率反映了材料在拉伸过程中的延展性能。
它是指材料在断裂之前伸长的长度与原始长度之比。
通过延伸率的测量，我们可以了解材料的延展性，并判断其适用性。
结论：通过本次拉伸实验，我们得出了以下结论：1. 根据应力-应变曲线分析，所用材料的拉伸强度较高，具备较好的强度性能。
2. 材料的屈服强度属于常见范围内，具备一定的塑性变形能力。
3. 材料的延伸率较高，具备较好的延展性能。
我们的实验结果表明所用材料在拉伸方面具备良好的性能，在相关领域有广泛的应用前景。
但是，在实际应用中，还需考虑材料的其他性能指标，例如耐磨性、耐腐蚀性等，以全面评估其可行性和适用性。
塑料拉伸实验报告塑料拉伸实验报告引言：塑料是一种常见的材料，广泛应用于日常生活和工业生产中。
了解塑料的物理性质对于合理使用和处理塑料制品具有重要意义。
本实验旨在通过拉伸实验，研究不同类型的塑料在受力过程中的变化规律，探讨塑料的力学性能。
实验设备和材料：1. 塑料样品：本实验选取了聚乙烯（PE）、聚丙烯（PP）和聚苯乙烯（PS）三种常见的塑料作为实验样品。
2. 拉伸试验机：用于对塑料样品进行拉伸测试，记录拉伸力和伸长量。
3. 计时器：用于测量拉伸时间。
4. 温度计：用于测量实验环境温度。
实验步骤：1. 准备工作：将拉伸试验机连接电源并调整至合适的工作状态。
检查塑料样品是否符合实验要求，并对其进行编号。
2. 样品准备：从每种塑料中切割出相同尺寸的样品，保证其长度和宽度一致。
为了减小误差，每种塑料样品至少制备三个。
3. 实验设置：将塑料样品夹在拉伸试验机的夹具之间，确保样品的受力均匀。
调整拉伸速度和拉伸距离，使其符合实验要求。
4. 实验记录：开始拉伸实验，记录拉伸力和伸长量的变化。
同时，使用计时器记录拉伸时间。
5. 数据处理：统计每种塑料样品的平均拉伸力和伸长量，绘制拉伸力-伸长量曲线。
根据实验数据，分析不同塑料的力学性能。
实验结果：通过实验记录和数据处理，得到以下结果：1. 聚乙烯（PE）：在拉伸过程中，PE样品的拉伸力逐渐增大，伸长量也随之增加。
然而，当拉伸力达到一定值后，PE样品会发生断裂。
2. 聚丙烯（PP）：与PE相比，PP样品的拉伸力较大，伸长量较小。
PP具有较高的强度和硬度，适用于制作耐磨、耐腐蚀的制品。
3. 聚苯乙烯（PS）：PS样品在拉伸过程中表现出较高的塑性变形能力，拉伸力和伸长量均较大。
PS常用于制造保温杯、包装盒等产品。
讨论与分析：1. 不同塑料的力学性能差异主要取决于其分子结构和化学性质。
PE由于分子链较长，具有较好的韧性；PP由于分子链较短，具有较高的强度；而PS由于分子链中含有苯环，具有较高的塑性变形能力。

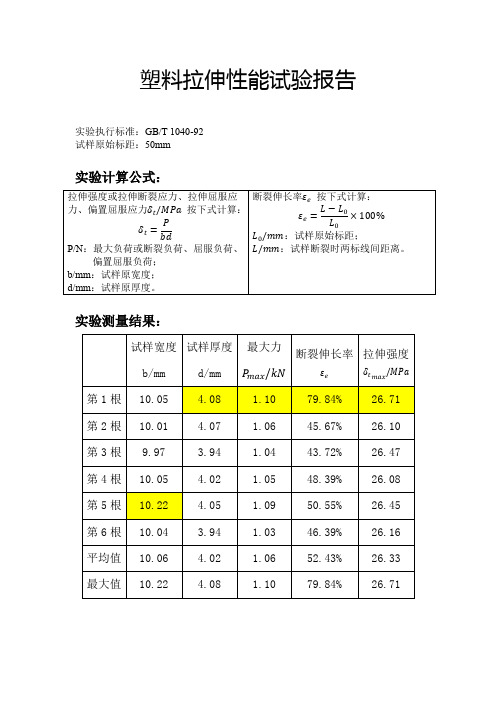

塑料拉伸性能试验报告
实验执行标准：GB/T 1040-92
试样原始标距：50mm
实验计算公式：
实验测量结果：
实验所得应力-应变曲线：
实验思考与讨论：
拉伸强度与断裂伸长率会随拉伸速度的改变而变化吗？为什么？
答：会。
塑料属于粘弹性材料，它的应力松弛过程与变形速率紧密相关，应力松弛需要一个时间过程。
当低速拉伸时，分子链来得及位移、重排，呈现韧性行为，表现为拉伸强度减小，而断裂伸长率增大。
高速拉伸时，高分子链段的运动跟不上外力作用速度，呈现脆性行为，表现为拉伸强度增大，而断裂伸长率减小。
由于塑料品种繁多，不同品种的塑料对拉伸速度的敏感不同。
硬而脆的塑料对拉伸速度比较敏感，一般采用较低的拉伸速度。
韧性塑料对拉伸速度的敏感性小，一般采用较高的拉伸速度，以缩短试验周期，提高效率。
pe的拉伸实验报告篇一：PE塑料拉伸性能试验报告PE塑料拉伸性能试验报告执行标准试样宽度 15.196 mmGB/T 1040-92 试样厚度 2.916 mm试样原始标距偏置屈服应变 139.56 mm篇二：塑料拉伸实验报告篇一：塑料拉伸试验塑料拉伸试验(一)实验目的掌握塑料拉伸试验方法，了解塑料拉伸试验机的基本结构和工作原理，并通过试样的拉伸应力—应变曲线和各试验数据来分析该材料的静态拉伸力学性能，对其拉伸强度、屈服强度、断裂伸长率和弹性模量作出评价。
(二)实验原理在规定的试验温度、湿度与拉伸速度下，通过对塑料试样的纵轴方向施加拉伸载荷，使试样产生形变直至材料破坏。
记录下试样破坏时的最大负荷和对应的标线间距离的变化情况。
( 在带微机处理器的电子拉力机上，只要输入试样的规格尺寸等有关数据和要求，在拉伸过程中，传感器把力值传给电脑，电脑通过处理，自动记录下应力—应变全过程的数据，并把应力—应变曲线和各测试数据通过打印机打印出来 ) 。
(三)试验设备和拉伸试祥1 ．试验设备(1) 机械式拉力试验机①备有适应各型号试样的专用夹具。
③试验数据示值应在每级表盘的 10 ％一 90 ％，但不小于试验最大载荷的 4 ％读取，示值的误差应在 1 ％之内。
(2) 带微机处理器的电子拉力机机械传动原理同机械式拉力机，但精密度高于普通机械式拉力机。
当试样受载拉伸时，力值和材料的伸长率由传感器感量输入电脑，经电脑处理同时在屏幕上显示出来。
每个试样试验结束，电脑自动记录全过程并存入硬盘，试验者需要哪一个试样的应力—应变曲线图，需要哪一个数据，随时可以从连接电脑的打印机上打印出来。
2 ．拉伸试样(1) 试样的形状和尺寸标准方法规定使用四种型号的试样，见图 1 至图 4 。
(2) 试样的选择热固性模塑材料：用 i 型。
硬板材料：用 ii 型 ( 可大于 170mm ) 。
硬质、半硬质热塑性模塑材料：用 ii 型，厚度 d= （ 4 ± 0 ． 2 ） mm 。
拉伸与压缩实验报告拉伸与压缩实验报告引言：拉伸与压缩是材料力学中常用的实验方法，用于研究材料在外力作用下的变形行为。
本次实验旨在通过拉伸与压缩实验，探究不同材料在不同加载条件下的力学性能和变形特点。
通过实验结果的分析，可以为工程设计和材料选择提供参考依据。
实验目的：1. 了解材料在拉伸和压缩过程中的变形特点；2. 掌握拉伸和压缩实验的基本操作方法；3. 分析不同材料的力学性能。
实验仪器与材料：1. 万能材料试验机2. 不同材料的试样（如金属、塑料、橡胶等）实验步骤：1. 准备不同材料的试样，并测量其初始长度和直径；2. 将试样装夹在试验机上，确保试样的纵轴与试验机的纵轴一致；3. 根据实验要求，选择拉伸或压缩实验模式，并设置加载速率；4. 开始实验，记录试样的载荷-位移曲线；5. 当试样发生断裂或达到预设的位移时，停止实验并记录结果；6. 对实验结果进行分析和讨论。
实验结果与讨论：1. 弹性阶段：在拉伸过程中，试样受到外力作用后会发生弹性变形，即在去除外力后能恢复到初始形状。
根据载荷-位移曲线，可以确定试样的弹性模量，即材料的刚度。
不同材料的弹性模量会有所差异，金属材料通常具有较高的弹性模量，而塑料和橡胶等材料的弹性模量较低。
2. 屈服阶段：在拉伸过程中，当试样受到一定载荷后，会出现屈服现象，即试样开始发生塑性变形。
屈服点是指试样开始发生塑性变形的载荷值。
不同材料的屈服点不同，这与材料的组织结构和力学性能有关。
3. 破坏阶段：在拉伸过程中，当试样承受的载荷超过其极限强度时，试样会发生破坏。
破坏形式有拉断、断裂等。
通过观察破坏形式，可以对材料的韧性和脆性进行初步判断。
金属材料通常具有较高的韧性，而塑料和橡胶等材料则更容易发生断裂。
4. 压缩过程：与拉伸过程类似，压缩实验也可以得到类似的结果。
在压缩过程中，试样会发生压缩变形，即试样的长度减小。
通过载荷-位移曲线，可以得到试样的压缩弹性模量和压缩强度等参数。
篇一：塑料拉伸试验塑料拉伸试验（一）实验目的掌握塑料拉伸试验方法，了解塑料拉伸试验机的基本结构和工作原理，并通过试样的拉伸应力-应变曲线和各试验数据来分析该材料的静态拉伸力学性能，对其拉伸强度、屈服强度、断裂伸长率和弹性模量作出评价。
（二）实验原理在规定的试验温度、湿度与拉伸速度下，通过对塑料试样的纵轴方向施加拉伸载荷，使试样产生形变直至材料破坏。
记录下试样破坏时的最大负荷和对应的标线间距离的变化情况。
（在带微机处理器的电子拉力机上，只要输入试样的规格尺寸等有关数据和要求，在拉伸过程中，传感器把力值传给电脑，电脑通过处理，自动记录下应力 - 应变全过程的数据，并把应力- 应变曲线和各测试数据通过打印机打印出来）。
（三）试验设备和拉伸试祥1 ．试验设备（1）机械式拉力试验机①备有适应各型号试样的专用夹具。
③试验数据示值应在每级表盘的 10 ％一 90 ％，但不小于试验最大载荷的 4 ％读取，示值的误差应在 1 ％之内。
（2）带微机处理器的电子拉力机机械传动原理同机械式拉力机，但精密度高于普通机械式拉力机。
当试样受载拉伸时，力值和材料的伸长率由传感器感量输入电脑，经电脑处理同时在屏幕上显示出来。
每个试样试验结束，电脑自动记录全过程并存入硬盘，试验者需要哪一个试样的应力 - 应变曲线图，需要哪一个数据，随时可以从连接电脑的打印机上打印出来。
2 ．拉伸试样（1）试样的形状和尺寸标准方法规定使用四种型号的试样，见图 1 至图 4 。
（2）试样的选择热固性模塑材料：用 i 型。
硬板材料：用 ii 型（可大于 170mm ）。
硬质、半硬质热塑性模塑材料：用 ii 型，厚度 d= （ 4 ± 0 ． 2 ） mm 。
软板、片材：用iii 型，厚度d <2mm。
塑料薄膜：用 iv 型。
（3）对试样的要求：①试样表面应平整、无气泡、裂纹、分层、无明显杂质相加工损伤等缺陷，有方向性差异的试片应沿纵横方向分别取样。
塑料拉伸强度的测定实验结果
塑料拉伸强度是塑料增强性能的重要指标之一，在工业生产中比较重要的一项物理指标，对于其受拉性能的测定对于研制出成品的后续使用具有重要的指导意义。
为了更好地评价塑料的拉伸性能，本文基于《GB/T 1040-2006》进行相关的实验，以阐明该塑料在拉伸性能方面的特点和表现。
由于本实验在实验室进行，因此所用的塑料是坯料。
在实验中，先将塑料坯料经320摄氏度加热挤压，成型出各种样品，并使用弹性杆仪测得其拉伸性能。
实验结果表明：塑料丝拉伸强度为58MPa，拉伸模量为533MPa，断裂伸长率为375%。
在经历受拉时，样品断面没有出现任何变形，可以见证该塑料具有较好的机械性能。
结果表明，此塑料具有较高的拉伸强度和耐受拉伸延伸度，几乎没有断裂。
同时，拉伸模量也较高。
这些结果表明，这种塑料具有较好的拉伸强度和可塑性，综合性能也较好，几乎有无限的使用价值，可以用于各种工业生产中。
本实验结果表明：塑料的拉伸强度为58MPa、拉伸模量为533MPa，断裂伸长率375%，因此可以推测该塑料具有优良的受拉性能，可以满足各种使用要求，具有良好的可塑性和拉伸性能，可用于各类工业生产中。
篇一：塑料拉伸试验塑料拉伸试验(一)实验目的掌握塑料拉伸试验方法，了解塑料拉伸试验机的基本结构和工作原理，并通过试样的拉伸应力—应变曲线和各试验数据来分析该材料的静态拉伸力学性能，对其拉伸强度、屈服强度、断裂伸长率和弹性模量作出评价。
(二)实验原理在规定的试验温度、湿度与拉伸速度下，通过对塑料试样的纵轴方向施加拉伸载荷，使试样产生形变直至材料破坏。
记录下试样破坏时的最大负荷和对应的标线间距离的变化情况。
( 在带微机处理器的电子拉力机上，只要输入试样的规格尺寸等有关数据和要求，在拉伸过程中，传感器把力值传给电脑，电脑通过处理，自动记录下应力—应变全过程的数据，并把应力—应变曲线和各测试数据通过打印机打印出来 ) 。
(三)试验设备和拉伸试祥1 ．试验设备(1) 机械式拉力试验机①备有适应各型号试样的专用夹具。
③试验数据示值应在每级表盘的 10 ％一 90 ％，但不小于试验最大载荷的 4 ％读取，示值的误差应在 1 ％之内。
(2) 带微机处理器的电子拉力机机械传动原理同机械式拉力机，但精密度高于普通机械式拉力机。
当试样受载拉伸时，力值和材料的伸长率由传感器感量输入电脑，经电脑处理同时在屏幕上显示出来。
每个试样试验结束，电脑自动记录全过程并存入硬盘，试验者需要哪一个试样的应力—应变曲线图，需要哪一个数据，随时可以从连接电脑的打印机上打印出来。
2 ．拉伸试样(1) 试样的形状和尺寸标准方法规定使用四种型号的试样，见图 1 至图 4 。
(2) 试样的选择热固性模塑材料：用 i 型。
硬板材料：用 ii 型 ( 可大于 170mm ) 。
硬质、半硬质热塑性模塑材料：用 ii 型，厚度 d= （ 4 ± 0 ． 2 ） mm 。
软板、片材：用 iii 型，厚度 d ≤ 2mm 。
塑料薄膜：用 iv 型。
(3) 对试样的要求：①试样表面应平整、无气泡、裂纹、分层、无明显杂质相加工损伤等缺陷，有方向性差异的试片应沿纵横方向分别取样。
篇一：塑料拉伸试验
塑料拉伸试验
(一)实验目的
掌握塑料拉伸试验方法，了解塑料拉伸试验机的基本结构和工作原理，并通过试样的拉伸应力—应变曲线和各试验数据来分析该材料的静态拉伸力学性能，对其拉伸强度、屈服强度、断裂伸长率和弹性模量作出评价。
(二)实验原理
在规定的试验温度、湿度与拉伸速度下，通过对塑料试样的纵轴方向施加拉伸载荷，使试样产生形变直至材料破坏。
记录下试样破坏时的最大负荷和对应的标线间距离的变化情况。
( 在带微机处理器的电子拉力机上，只要输入试样的规格尺寸等有关数据和要求，在拉伸过程中，传感器把力值传给电脑，电脑通过处理，自动记录下应力—应变全过程的数据，并把应力—应变曲线和各测试数据通过打印机打印出来 ) 。
(三)试验设备和拉伸试祥
1 ．试验设备
(1) 机械式拉力试验机
①备有适应各型号试样的专用夹具。
③试验数据示值应在每级表盘的 10 ％一 90 ％，但不小于试验最大载荷的 4 ％读取，示值的误差应在 1 ％之内。
(2) 带微机处理器的电子拉力机机械传动原理同机械式拉力机，但精密度高于普通机械式拉力机。
当试样受载拉伸时，力值和材料的伸长率由传感器感量输入电脑，经电脑处理同时在屏幕上显示出来。
每个试样试验结束，电脑自动记录全过程并存入硬盘，试验者需要哪一个试样的应力—应变曲线图，需要哪一个数据，随时可以从连接电脑的打印机上打印出来。
2 ．拉伸试样
(1) 试样的形状和尺寸标准方法规定使用四种型号的试样，见图 1 至图 4 。
(2) 试样的选择热固性模塑材料：用 i 型。
硬板材料：用 ii 型 ( 可大于 170mm ) 。
硬质、半硬质热塑性模塑材料：用 ii 型，厚度 d= （ 4 ± 0 ． 2 ） mm 。
软板、片材：用 iii 型，厚度 d ≤ 2mm 。
塑料薄膜：用 iv 型。
(3) 对试样的要求：①试样表面应平整、无气泡、裂纹、分层、无明显杂质相加工损伤等缺陷，有方向性差异的试片应沿纵横方向分别取样。
②硬板厚度 d ≤ 10mm 时，以原厚作为试样的厚度；当厚度 d ≥ 10mm 时．应从一面机械加工成 10mm 。
③测试弹性模量，用厚 4 — 10mm 的 ii 型试样或用长 200mm 、宽 15mm 的长条试样。
④每组试样不少于 5 个。
(四)实验步骤
1 ．实验条件
(1) 试验速度 ( 空载 ) a ： (10 土 5)mm ／ min 、 b ： (50 土 5)mm/min ， c ： (100 土 10)mm ／ mmin 或 (250 土 50)mm ／ min 。
①热固性塑料、硬质热塑性塑料，用 a 速。
②伸长率较大的硬质、半硬质热塑性塑料 ( 如 pp 、 pa 等 ) ，用 b 速。
③软板、片和薄膜用 c 速。
相对伸长率≤ 100 ％的用 (100 土 10)mm ／ min 速度，相对伸长率＞ 100 ％的用 (250 土 50)mm ／ min 速度。
(2) 测定模量时可用 1 — 5mm ／ min 的拉伸速度，其变形量应准确至 0.01mm 。
2 ．以机械式拉伸试验机为例：按 gb1039 — 92 标准方法的规定调节试验环境处理试样(1)试验环境温度：热塑性塑料 (25 土 2) ℃，热固性塑料 (25 土 5) ℃。
湿度：相对湿度 (65 土 5) ％。
(2) 试样预处理将试样置于标准环境中，使其表面尽可能暴露在环境里。
不同厚度 d 的试样处理时间如下： d ≤ 0 ． 25mm 的试样不少于 4h ； 0 ． 25mm ≤ d ≤ 2mm 的试样不少于 8h ； d ＞ 2mm 的试样不少于 16h 。
(3) 测量试样的厚度和宽度模塑试样和板材试样准确至 0 ． 05mm ；片材试样厚度0 ． 01mm ；薄膜试样厚度 0 ． 001mm ；每个试样在距标线距离内测量三点，取算术平均值。
(4) 测试伸长时应在试样上被拉伸的平行部分作标线，此标线对测试结果不应有影响。
(5) 用夹具夹持试样时要使试样纵轴方向中心与上、下夹具中心连线相重合，并且松紧适宜，不能使试样在受力时滑脱或夹持过紧在夹口处损坏试样。
夹持薄膜试样要求在夹具内衬垫橡胶之类的弹性薄片。
(6) 按所选择的速度开动机器，进行拉伸试验。
(7) 试样断裂后读取负荷及标距间伸长，或读取屈服时的负荷。
若试样断裂在标距外的部位，则此次试验作废，另取试样补做。
(8) 测定模量时应记录负荷及相应变形量，作出应力—应变曲线。
(五)实验结果及数据处理
(1) 拉伸强度、拉伸断裂应力、拉伸屈服应力以σ 1 (mpa ＝ 1n ／ mm 2 ) 表示，按下式计算：
f ——最大负荷、断裂负荷、屈服负荷， n
b ——试样宽度， mm
d 一一试样厚度， mm
(2) 断裂伸长率ε 1 （ % ）按下式计算：
式中 g 0 —试样原始标线间距离， mm
g —试样断裂时标线间距离， mm
(3) 弹性模量以 e 1 (n ／ mm 2 ) 表示。
为了计算弹性模量，通常要作出应力—应变曲线，再从曲线的初始直线部分按下式计算弹性模量 e 1 ：
式中σ——应力， (n ／ mm 2 )
ε——应变， mm ／ mm
(4) 实验数据的处理。
①σ 1 取三位有效数字 ( 薄膜取二位 ) ，ε 1 、 e 1 ，取二位有效数字，起码三个有效试验数据的算术平均值表示实验结果。
②如果要求计算偏差值 s ，由下式进行计算：
式中 x —一单个测定值——一组测定值的算术平均值
n ——测定个数
(六)实验报告或实验记录的内容
１．被测试材料的名称、规格、牌号
２．试样的制备方法。
３．试样的形状和尺寸
４．试样的预处理。
５．试验的环境温度和湿度
６．试验机的型号。
７．试验速度。
８．试验有效试佯的数量。
９．拉伸屈服应力。
１０．拉伸断裂应力。
１１．拉伸强度。
１２．断裂伸长率。
１３．弹性模量。
１４．试验日期、人员。
(七)实验注意事项
１．因试样的厚度及宽度对结果影响很大，同一种塑料若试样的尺寸不同，其拉伸强度试验结果有一定差异，所以在加工试祥、测量试样尺寸时，持别要注意被测试样的尺寸和公差是否在标准所规定的范围内。
注射模塑试样往往后收缩较大，被测部位若出现轻微缩痕影响平整度要注意多测几点，以得出其真实尺寸。
２．用成型裁刀裁取试样，要注意经常检查裁刀锋利情况，刀刃曲线是否均匀、细直，稍有缺陷及时研磨或更换，试样的细微缺陷对拉伸试验结果影响极大。
３．试验条件即温度、湿度和速度对试验结果也有较大的影响。
往往温度偏高．拉伸强度偏低，伸长率偏大、反之规律相反。
拉伸速度越快，伸长率越小，强度偏高。
因此，试验前对试样的处理、试验环境条件以及试验速度的选择都要严格按标准规定进行。
４．由于力学试验影响因素多，结果的重现性较差，要特别注意制样时方法、工艺、设备、工具的一致。
做对比试验，最好同一人员操作，以保证得出正确的结论。
５．对不熟悉的材料，正式测试之前要进行预测负荷和速度等，为正式测试做好准备。
６．日常对拉伸试验机等设备要注意保养、实验时处于良好状态。
(八)思考题
１．叙述塑料拉伸试验原理。
２．为什么试验温度偏高，试样的拉伸强度偏低
３．为什么试验速度越快，断裂伸长率越低 ?
４．试样拉伸试验过程出现分子定向 ( 纲领 ) ，对结果有什么影响，为什么 ? ５．注射成型模塑拉伸试样模具的设计和保养特别要注意些什么 ?篇二：pe塑料拉伸性能试验报告
pe塑料拉伸性能试验报告
执行标准试样宽度 15.196 mm
gb/t 1040-92 试样厚度 2.916 mm
试样原始标距偏置屈服应变 139.56 mm
篇三：pvc塑料拉伸性能试验报告
pvc塑料拉伸性能试验报告
执行标准
试样宽度
14.832 mm
gb/t 1040-92 试样厚度 2.84 mm试样原始标距偏置屈服应变 140 mm。
