天线增益原理

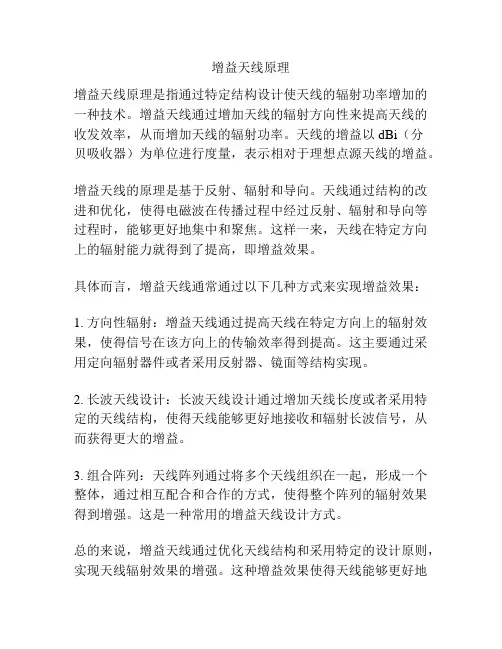

增益天线原理
增益天线原理是指通过特定结构设计使天线的辐射功率增加的一种技术。

增益天线通过增加天线的辐射方向性来提高天线的收发效率，从而增加天线的辐射功率。

天线的增益以dBi（分
贝吸收器）为单位进行度量，表示相对于理想点源天线的增益。

增益天线的原理是基于反射、辐射和导向。

天线通过结构的改进和优化，使得电磁波在传播过程中经过反射、辐射和导向等过程时，能够更好地集中和聚焦。

这样一来，天线在特定方向上的辐射能力就得到了提高，即增益效果。

具体而言，增益天线通常通过以下几种方式来实现增益效果：
1. 方向性辐射：增益天线通过提高天线在特定方向上的辐射效果，使得信号在该方向上的传输效率得到提高。

这主要通过采用定向辐射器件或者采用反射器、镜面等结构实现。

2. 长波天线设计：长波天线设计通过增加天线长度或者采用特定的天线结构，使得天线能够更好地接收和辐射长波信号，从而获得更大的增益。

3. 组合阵列：天线阵列通过将多个天线组织在一起，形成一个整体，通过相互配合和合作的方式，使得整个阵列的辐射效果得到增强。

这是一种常用的增益天线设计方式。

总的来说，增益天线通过优化天线结构和采用特定的设计原则，实现天线辐射效果的增强。

这种增益效果使得天线能够更好地
接收和发送信号，提高无线通信的可靠性和效率。

增益天线在无线通信系统、雷达、卫星通信、遥感和导航等领域得到广泛应用。

天线增益原理天线增益是指天线在某一方向上辐射功率密度与参考天线在同一方向上辐射功率密度的比值。

在无线通信中，天线增益是一个非常重要的参数，它直接影响着通信系统的覆盖范围和传输性能。

因此，了解天线增益的原理对于设计和优化无线通信系统至关重要。

天线增益的原理可以通过天线的辐射特性来解释。

天线的辐射特性是指天线在空间中辐射电磁波的方向图和辐射功率密度分布。

在某一方向上，天线的辐射功率密度与参考天线相比的增益就是该方向上的天线增益。

天线增益与天线的辐射特性有着密切的关系，通过设计和调整天线的结构和参数，可以改变天线的辐射特性，从而实现对天线增益的控制和优化。

在实际的天线设计中，天线增益的提高往往需要在一定范围内进行权衡。

一方面，天线增益的提高可以增加天线在特定方向上的辐射功率密度，提高通信系统的覆盖范围和传输距离；另一方面，天线增益的提高也会导致天线在其他方向上的辐射功率密度减小，从而影响通信系统的全向性和抗干扰能力。

因此，在实际应用中，需要根据具体的通信需求和环境条件来选择合适的天线增益。

天线增益的提高可以通过多种途径来实现。

首先，可以通过改变天线的结构和形状来调整天线的辐射特性，从而实现对天线增益的控制。

其次，可以通过优化天线的工作频段和阻抗匹配来提高天线的辐射效率，进而提高天线增益。

此外，还可以通过天线阵列和波束赋形等技术手段来实现对天线增益的增强。

总之，天线增益是天线辐射特性的重要参数，它直接影响着无线通信系统的性能和覆盖范围。

了解天线增益的原理，对于设计和优化无线通信系统具有重要意义。

在实际应用中，需要根据具体的通信需求和环境条件来选择合适的天线增益，并通过合理的设计和调整来实现对天线增益的控制和优化。

天线原理试题1. 电磁波传播的原理电磁波是一种由变化的电场和磁场组成的波动现象。

当电流通过导体时，会产生电磁辐射，即电磁波。

天线利用这种辐射的特性进行信号的接收和发送。

2. 天线的基本构造天线通常由金属材料制成，具有一定的长度和形状。

常见的天线结构包括直线天线、环形天线和抛物面天线等。

天线的形状和长度会影响其接收和发送的频率范围。

3. 天线的工作原理天线的工作原理基于电磁感应和辐射的原理。

当电磁波经过天线时，会激发天线中的电场和磁场，并将其转化为电流。

这些电流可以通过连接的电路来接收或发送信号。

4. 天线的接收和发送信号天线作为接收器时，接收到的无线信号会通过天线的导线传输到接收器电路中，进而转化为可识别的信号。

天线作为发送器时，电流将被输入到天线导线中，并被转化为电磁波进行传输。

5. 天线的增益和方向性天线的增益是指天线向特定方向上的信号接收或发送能力。

通过设计特定形状和长度的天线，可以增强特定频率范围的信号接收或发送能力。

天线的方向性则指的是天线在接收或发送信号时的主要辐射方向。

6. 天线的应用领域天线广泛应用于无线通信、广播、雷达等领域。

不同类型的天线适用于不同的应用场景，如扩大无线信号覆盖范围、实现远距离通信或定向传输等。

7. 天线的优化与调整为了提高天线的性能，可以采用不同的技术来优化和调整天线的参数，如改变天线的形状、长度和材料等。

通过精确的设计和调整，可以使天线在特定频率范围内的信号接收和发送效果更好。

8. 天线的局限性和挑战天线的性能受到多种因素的影响，如传播环境、材料损耗、多径效应等。

在特殊的环境中，天线的性能可能会受到限制，需要通过合适的设计和技术手段来克服这些挑战。

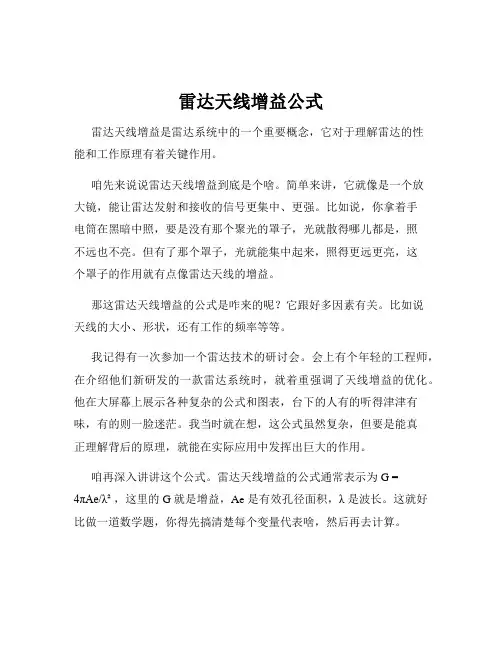

雷达天线增益公式雷达天线增益是雷达系统中的一个重要概念，它对于理解雷达的性能和工作原理有着关键作用。

咱先来说说雷达天线增益到底是个啥。

简单来讲，它就像是一个放大镜，能让雷达发射和接收的信号更集中、更强。

比如说，你拿着手电筒在黑暗中照，要是没有那个聚光的罩子，光就散得哪儿都是，照不远也不亮。

但有了那个罩子，光就能集中起来，照得更远更亮，这个罩子的作用就有点像雷达天线的增益。

那这雷达天线增益的公式是咋来的呢？它跟好多因素有关。

比如说天线的大小、形状，还有工作的频率等等。

我记得有一次参加一个雷达技术的研讨会。

会上有个年轻的工程师，在介绍他们新研发的一款雷达系统时，就着重强调了天线增益的优化。

他在大屏幕上展示各种复杂的公式和图表，台下的人有的听得津津有味，有的则一脸迷茫。

我当时就在想，这公式虽然复杂，但要是能真正理解背后的原理，就能在实际应用中发挥出巨大的作用。

咱再深入讲讲这个公式。

雷达天线增益的公式通常表示为 G =4πAe/λ² ，这里的 G 就是增益，Ae 是有效孔径面积，λ 是波长。

这就好比做一道数学题，你得先搞清楚每个变量代表啥，然后再去计算。

比如说有效孔径面积Ae ，它可不是随便量量天线的大小就得到的。

这得考虑天线的实际辐射特性，有时候天线形状不规则，那计算起来可就麻烦了。

波长λ 呢，又和雷达工作的频率有关。

频率越高，波长就越短，增益可能就越大。

但也不是说频率越高就越好，因为频率高了，信号在传播过程中的衰减也会更厉害。

在实际的工程应用中，要准确计算雷达天线增益可不容易。

得考虑各种环境因素的影响，比如大气的衰减、周围物体的反射等等。

我曾经参与过一个项目，为了提高一款雷达的探测精度，我们团队对天线增益进行了反复的计算和测试。

那时候，大家天天泡在实验室里，对着一堆数据和公式，不停地调整参数，就为了能让增益达到最优值。

还记得有一次，我们计算出来的增益值和实际测试的结果有很大的偏差。

大家都着急得不行，从头开始检查每一个步骤，每一个数据。

移动通信基站天线增益测量的不确定度评定王兰贵，李勇，于卫东，王世琦，赵腾飞（中国电子科技集团公司第五十四研究所，河北石家庄050081）收稿日期：2022-01-070引言天线用于发射或接收电磁波是测量场强的主要设备之一，而场强又是无线电计量的主要参数之一。

天线增益是指在输入功率相等的条件下，实际天线与理想点源在空间同一点处辐射强度之比，用来衡量天线辐射能量的集中程度。

增益显然与天线方向图有密切的关系，方向图主瓣越窄、副瓣越小、增益越高。

对天线增益测量的不确定度分析具有一定的代表性，因此，有必要对天线增益测量不确定度进行分析和评定。

1测量原理增益测量原理如图1所示。

测试信号由矢量网络分析仪输出，经功率放大器和射频电缆连接到发射天线，经过远场测试距离被测天线或标准增益天线接收信号由射频电缆连接到矢量网络分析仪，经计算机控制进行自动化测试。

在满足远场测试条件下，对移动通信基站天线的增益通常采用经典的比较法进行测量[1-4]。

比较法测量天线增益的实质是将待测天线的增益与已知标准天线增益进行比较得出待测天线的增益：=+(-)，（1）式中，0为待测天线增益；为标准天线增益；为待测天线接收的信号功率电平；为标准天线接收的信号功率电平。

2建立数学模型根据测试方法及要求确定不确定度主要来源[5-14]，增益测试过程不确定度的数学模型如下：=0+++++，（2）式中，0为实际测得增益值；为重复测量引入的修正值；为矢量网络分析仪自身精度引入的修正值；为发射端功率放大器输出引入的修正值；为有限测试距离、阻抗失配、极化失配和收发天线对不准等引入的修正值；为标准天线增益的精确度引入的修正值。

总的不确定度为：=1+2+3+4+5+6+7+8，（3）式中，1为重复测量不确定度；2为矢量网络分析仪示值误差和功率准确度引入的不确定度；3为发射端功率放大器输出功率增益稳定度引入的不确定度；4为有限测试距离引入的不确定度；5为阻抗失配引入的不确定度；6为极化失配引入的不确定度；7为收发天线对不准引入的不确定度；8为标准天线增益的精确度。

增益天线工作原理
增益天线是一种可扩大无线信号强度的设备，其工作原理主要基于天线结构的设计和电磁波的传播特性。

在无线通信中，天线是将电能转换成无线电波并将其辐射出去的关键器件。

普通的无线天线如全向天线或偶极子天线，由于其结构和设计的限制，其辐射和接收能力相对较弱，并不能够提供较高的信号增益。

而增益天线通过改变天线结构和增加天线部件的方法，有效地增加了天线的辐射和接收能力，从而提升了无线信号的强度。

增益天线通常采用的方法是通过改变天线结构的方向性来实现信号增强。

常见的增益天线设计包括定向天线、扇形天线和盘面天线等。

这些天线的结构都经过精心设计，使得其在某个或某些方向上获得更高的信号辐射和接收能力。

通过这种方式，当增益天线从某一方向接收或辐射无线信号时，其信号强度会显著高于普通天线的水平。

此外，增益天线还可以通过将天线的长度设置为波长的整数倍来增加信号增益。

当天线的长度满足波长的整数倍时，信号源和天线之间会发生共振现象，从而使得信号辐射和接收能力更强。

但需要注意的是，这种方法仅限于特定频率的信号。

总的来说，增益天线通过改变天线结构和设计，以及利用波长共振等原理，提升了无线信号的强度和接收能力。

它在无线通信领域中起到了重要的作用，使得无线网络覆盖范围更宽广、信号质量更高，提供更加可靠和稳定的通信连接。

增益天线工作原理
增益天线是一种电磁辐射器件，它能根据其物理结构和特定的工作原理来增加辐射功率和方向性。

下面是增益天线的工作原理：
1. 物理结构：增益天线通常采用一定长度的导体作为辐射器。

常见的增益天线类型包括偶极子天线、微带天线、抛物面天线等。

这些天线都具有特定形状和尺寸，用于提供特定的辐射特性。

2. 受激辐射和辐射功率：当增益天线上施加高频电流时，电流将在导体中引起电磁波的辐射。

辐射的功率与电流的强度和导体的尺寸有关。

增益天线通过优化导体的长度和形状，使得辐射功率相对于输入功率有所增加。

3. 相位和幅度调整：增益天线通常通过调整导体的长度、形状和分布来控制电磁波的辐射。

这些参数的调整可以改变天线的频率响应、波束方向和辐射模式。

通过调整相位和幅度，增益天线可以将辐射功率聚焦在特定的方向上，增加信号的接收或发送效率。

4. 调谐：增益天线通常会根据工作频率的需求进行调谐。

调谐是通过调整导体的长度或者添加调谐元件来实现的，以确保天线在特定频率范围内具有良好的工作性能。

总之，增益天线通过优化导体的结构和调整电流分布，实现辐
射功率增加和辐射方向性的提高。

这些工作原理使得增益天线成为无线通信和雷达系统中不可或缺的组成部分。

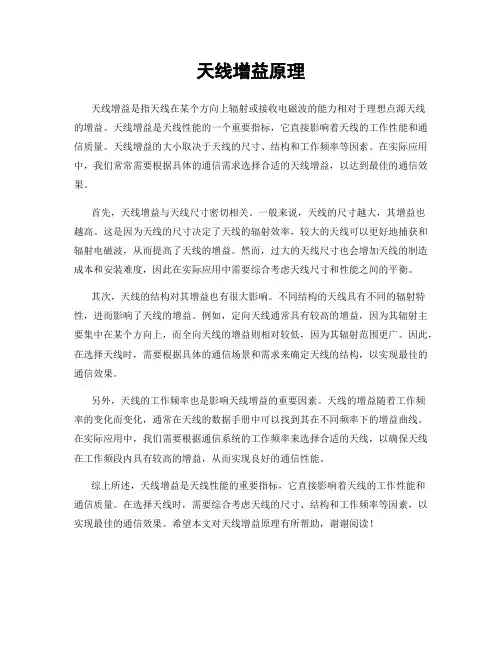

天线增益原理天线增益是指天线在某个方向上辐射或接收电磁波的能力相对于理想点源天线的增益。

天线增益是天线性能的一个重要指标，它直接影响着天线的工作性能和通信质量。

天线增益的大小取决于天线的尺寸、结构和工作频率等因素。

在实际应用中，我们常常需要根据具体的通信需求选择合适的天线增益，以达到最佳的通信效果。

首先，天线增益与天线尺寸密切相关。

一般来说，天线的尺寸越大，其增益也越高。

这是因为天线的尺寸决定了天线的辐射效率，较大的天线可以更好地捕获和辐射电磁波，从而提高了天线的增益。

然而，过大的天线尺寸也会增加天线的制造成本和安装难度，因此在实际应用中需要综合考虑天线尺寸和性能之间的平衡。

其次，天线的结构对其增益也有很大影响。

不同结构的天线具有不同的辐射特性，进而影响了天线的增益。

例如，定向天线通常具有较高的增益，因为其辐射主要集中在某个方向上，而全向天线的增益则相对较低，因为其辐射范围更广。

因此，在选择天线时，需要根据具体的通信场景和需求来确定天线的结构，以实现最佳的通信效果。

另外，天线的工作频率也是影响天线增益的重要因素。

天线的增益随着工作频率的变化而变化，通常在天线的数据手册中可以找到其在不同频率下的增益曲线。

在实际应用中，我们需要根据通信系统的工作频率来选择合适的天线，以确保天线在工作频段内具有较高的增益，从而实现良好的通信性能。

综上所述，天线增益是天线性能的重要指标，它直接影响着天线的工作性能和通信质量。

在选择天线时，需要综合考虑天线的尺寸、结构和工作频率等因素，以实现最佳的通信效果。

希望本文对天线增益原理有所帮助，谢谢阅读！。

第9章天线增益的测试9.1 两天线法1．用途当有两个相同的小型天线要测增益时，可用此法。

尤其是圆极化天线，因为不容易找到标准增益天线作比较，不得不采用此法。

此法适于测试小的辐射中心明确的天线，如常见的手机天线、笔记本天线、瓷片GPS天线或单组贴片天线等等，不一而足。

2．原理此法的理论根据是，两点源在自由空间的插损IL是可以算出的，因此换成两个天线后，插损减小的dB值即两天线增益dB值的和。

若两天线相同，除2即得单个天线的增益dB值。

如其中有一个已知，也可算出另一个。

3．条件首先想法接近自由空间环境，在暗室中用吸波材料或在普通房间内采用小的测试距离以接近自由空间环境。

因此G≤10，频率高时好办些。

其次是被测天线应有明确的辐射中心，以便量距离。

如贴片天线的辐射中心就在口上，而八木天线的辐射中心就说不清，距离不好确定，严格来讲不适于此法。

4．算法对于天线口面每边D都≤λ的天线，测试距离R= 2D2/λ=2λ。

以GPS瓷片天线为例，λ=0.19 米，R=0.38m, 由（17-1）式知:两天线之间的衰减Pr /Pt= G1A2/4πR2 代入A2=G2λ2/4π=G1G2（λ/4πR）2代入R=2=0.00158G1G2以下用dB值表示，插损IL=G1dB+G2dB-28dB，即G1dB+G2dB=28dB-IL注意：两点源在自由空间的插损是(λ/4πR)2，而不是扩散因子1/(4πR2)。

5．测法·在两个相同的天线的背面直接装上插座，架好并保持口面间距为2λ；·两连接电缆校直通后，分别接到两个天线插座测其间插损IL；如IL=18dB，则G=5dB；注意：此法以点源为准，测出的增益倍数为G，dB数为dBi；此法可与比较法结合起来作，即可先测两个半波振子的G，以作比较。

9.2 三天线法当有三个天线时，可用此法。

条件同两天线法。

原理：用两天线法，可测得两个天线增益dB值之和；若有三个天线，其增益分别为G1，G 2，G3，两两组合测三次得：G1dB+ G2dB= XdBG2dB + G3dB= YdBG3dB+ G1dB = ZdB三式相加除2得 G1dB + G2dB + G3dB =（X+Y+Z）dB/2 = WdB 则：G1dB = WdB – YdB， G2dB = WdB – ZdB， G3dB = WdB - XdB三天线法显然比两天线法繁得多，不是极其考究的情况，不必采用。
