SAS-58X标准增益喇叭天线组

标准增益喇叭天线喇叭天线是一种特殊形状的天线，其外形呈喇叭状，用于接收或发送电磁波信号。

在无线通信领域中，喇叭天线因其高增益、宽频、低波束宽度等特点而备受青睐。

本文将介绍标准增益喇叭天线的结构、工作原理以及在通信领域中的应用。

1. 结构。

标准增益喇叭天线通常由金属制成，其外形呈喇叭状，内部结构复杂。

喇叭天线的主要部分包括喇叭口、喇叭颈和喇叭腔。

喇叭口是天线的开口部分，用于接收或发送电磁波信号；喇叭颈是连接喇叭口和喇叭腔的部分，起到导向电磁波的作用；喇叭腔是天线的主体部分，用于增强电磁波信号的增益。

2. 工作原理。

标准增益喇叭天线的工作原理基于电磁波的传播和辐射。

当电磁波信号进入喇叭口时，由于喇叭口的特殊形状，可以使得信号被聚集并传导到喇叭腔中。

在喇叭腔内，信号受到增益作用，然后通过喇叭颈传输到外部设备中。

同样，当外部设备发送信号时，信号经过喇叭颈传入喇叭腔，再经过喇叭口辐射出去。

由于喇叭天线的特殊结构，其增益较高，可以有效地增强信号的传输和接收效果。

3. 应用。

标准增益喇叭天线在通信领域中有着广泛的应用。

首先，在无线通信系统中，喇叭天线可以用于增强信号的传输距离和覆盖范围，提高通信质量和稳定性。

其次，在雷达系统中，喇叭天线可以用于接收和发送雷达信号，实现目标的探测和跟踪。

此外，在卫星通信系统中，喇叭天线也扮演着重要的角色，用于接收和发送卫星信号，实现地面设备与卫星之间的通信连接。

总之，标准增益喇叭天线以其高增益、宽频、低波束宽度等特点，在通信领域中发挥着重要作用。

其特殊的结构和工作原理使其成为无线通信系统、雷达系统、卫星通信系统等设备中不可或缺的组成部分。

相信随着科技的不断发展，喇叭天线的应用范围将会更加广泛，为人们的生活和工作带来更多便利和效益。

天线与电波教学实验指导书实验三 天线增益测量3．1实验内容和目的：用绝对测量法（即测传播损耗的方法）和相对测量法（即比较法）测量喇叭天线的增益，掌握天线增益的一般测量方法。

3．2测量原理1．天线增益的绝对测量根据福里斯公式，当发射功率为P t ，发射天线增益为G t ，接收天线增益为G r ，收发天线相距 R ，则位于远场区的接收天线的最大接收功率为2244⎪⎪⎭⎫ ⎝⎛=⋅=R G G P A RG P P r t t r er tt r πληπ当收发天线完全相同即G t =G r =G 时，接收功率为2244⎪⎪⎭⎫ ⎝⎛=⋅=R G P A R G P P t r er tt r πληπ由此可求出每个天线的增益为G P P R r t =⋅4πλ如用dB 表示，则为⎪⎪⎭⎫ ⎝⎛⨯+⎪⎭⎫ ⎝⎛=t r P P R dB G lg 10214lg 10)(λπ因此,如果测出收发电平差、工作频率和收发距离，即可通过上式求出被测天线的增益。

2．天线增益的相对测量被测天线增益G 和参考天线增益G 0间存在简单的关系：G=gG 0式中，g 是被测天线相对于参考天线的增益。

因此如果参考天线的增益已知，只要测出g ，即可按上式求出被测天线的增益。

用比较法测天线增益，常用半波对称振子(或折合振子)作线天线的标准增益天线（其增益约为1.64或2.15dB ）；常用按最佳方向性系数设计的标准增益喇叭作面天线的增益标准天线，其增益理论设计值和实际值相当吻合，可按下式估算：)(4lg 102dB Ak D G λπ≈≈式中，A 是喇叭口面面积，k 是口面利用率。

对角锥喇叭天线k 取0.51。

3. 天线增益的综合测量设三个不同天线的增益分别为G G G 010203、、,先用比较法测得1和2对3的相对增益0302203011G G G G G G ==，当G 03已知时，则0320203101G G G G G G ==，，用dB 表示,即)()()()()()(0320203101dB G dB G dB G dB G dB G dB G +=+=， 当G dB 03()未知时，可用上述1项（天线增益的绝对测量）的方法测出G dB G dB 0102()()+，与上两式联立求出G dB 03()。

标准增益喇叭天线
标准增益喇叭天线是一种常见的天线类型，它具有较高的增益和较好的方向性，适用于各种通信系统中。

本文将介绍标准增益喇叭天线的结构、原理、特点以及应用范围。

结构和原理。

标准增益喇叭天线通常由金属反射器、驱动器和馈源组成。

金属反射器用于增强天线的方向性，驱动器则是天线的辐射元件，馈源用于提供信号输入。

当信号输入到驱动器时，天线会产生相应的辐射，形成特定的辐射图案，从而实现对信号的发射和接收。

特点。

标准增益喇叭天线具有较高的增益和较好的方向性。

其增益通常大于3dB，方向性较强，能够有效地减少多径效应和干扰，提高通信质量。

此外，标准增益喇叭天线还具有较宽的工作频段和较好的抗干扰能力，适用于各种复杂的通信环境。

应用范围。

标准增益喇叭天线广泛应用于无线通信系统中，如微波通信、卫星通信、雷达系统等。

在微波通信中，标准增益喇叭天线常用于基站和移动通信设备，能够提高通信距离和覆盖范围；在卫星通信中，标准增益喇叭天线常用于地面站和卫星接收设备，能够实现高速、稳定的数据传输；在雷达系统中，标准增益喇叭天线常用于目标探测和跟踪，能够提高雷达的探测距离和精度。

总结。

标准增益喇叭天线具有较高的增益和较好的方向性，适用于各种通信系统中。

它的结构简单，性能稳定，应用范围广泛，是无线通信领域中不可或缺的重要组成部分。

希望本文能够对标准增益喇叭天线有所了解，并为相关领域的工程师和研究人员提供一定的参考价值。

1 课题背景喇叭天线是一种应用广泛的微波天线，其优点是结构简单，频带宽，功率容量大，调整与使用方便。

合理地选择喇叭天线尺寸，可以获得很好的辐射特性、相当尖锐的主瓣、较小副瓣和较高的增益。

因此，喇叭天线应用非常广泛，它是一种常见的天线增益测试用标准天线。

喇叭天线就其结构来讲可以看成由两大部分构成：一是波导管部分，横截面有矩形，也有圆形；二是真正的喇叭天线部分。

波导部分相当于线天线中的馈线，是供给喇叭天线信号和能量的部分。

对工作于厘米波或毫米波段内的面天线，如采用线状馈线，将因馈线自身的辐射损耗太大不能把能量传送到面天线上，所以，必须采用自身屏蔽效果很好的波导管作馈线。

普通喇叭天线结构原理图如1.1所示。

图1.1 普通喇叭天线结构原理图HFSS全称为High Frequency Structure Simulator，是美国Ansoft公司（注：Ansoft公司于2008年被Ansys公司收购）开发的全波三维电磁仿真软件，也是世界上第一个商业化的三维结构电磁仿真软件。

该软件采用有限元法，计算结果精准可靠，是业界公认的三维电磁场设计和分析的工业标准。

HFSS采用标准的Windows图形用户界面，简洁直观；拥有精确自适应的场解器和空前电性能分析能力的功能强大后处理器；能计算任意形状三维无源结构的S参数和全波电磁场；自动化的设计流程，易学易用；稳定成熟的自适应网格剖分技术，结果准确。

使用HFSS，用户只需要创建或导入设计模型，指定模型材料属性，正确分配模型的边界条件和激励，准确定义求解设置，软件便可以计算并输出用户需要的设计结果。

HFSS软件拥有强大的天线设计功能，可以提供全面的天线设计解决方案，是当今天线设计最为流行的软件。

使用HFSS可以仿真分析和优化设计各类天线，能够精确计算天线的各种性能，包括二维、三维远场和近场辐射方向图、天线的方向性系数、S参数、增益、轴比、输入阻抗、电压驻波比、半功率波瓣宽度以及电流分布特性等。

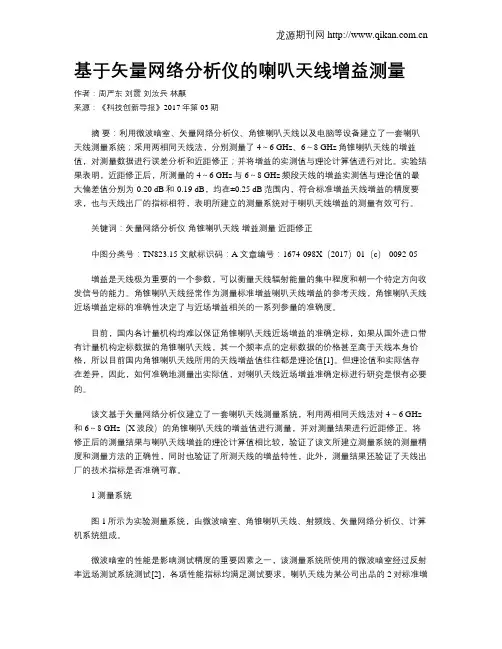

基于矢量网络分析仪的喇叭天线增益测量作者：周严东刘震刘汝兵林麒来源：《科技创新导报》2017年第03期摘要：利用微波暗室、矢量网络分析仪、角锥喇叭天线以及电脑等设备建立了一套喇叭天线测量系统；采用两相同天线法，分别测量了4～6 GHz、6～8 GHz角锥喇叭天线的增益值，对测量数据进行误差分析和近距修正；并将增益的实测值与理论计算值进行对比。

实验结果表明，近距修正后，所测量的4～6 GHz与6～8 GHz频段天线的增益实测值与理论值的最大偏差值分别为-0.20 dB和-0.19 dB，均在±0.25 dB范围内，符合标准增益天线增益的精度要求，也与天线出厂的指标相符，表明所建立的测量系统对于喇叭天线增益的测量有效可行。

关键词：矢量网络分析仪角锥喇叭天线增益测量近距修正中图分类号：TN823.15 文献标识码：A 文章编号：1674-098X（2017）01（c）-0092-05增益是天线极为重要的一个参数，可以衡量天线辐射能量的集中程度和朝一个特定方向收发信号的能力。

角锥喇叭天线经常作为测量标准增益喇叭天线增益的参考天线，角锥喇叭天线近场增益定标的准确性决定了与近场增益相关的一系列参量的准确度。

目前，国内各计量机构均难以保证角锥喇叭天线近场增益的准确定标，如果从国外进口带有计量机构定标数据的角锥喇叭天线，其一个频率点的定标数据的价格甚至高于天线本身价格，所以目前国内角锥喇叭天线所用的天线增益值往往都是理论值[1]。

但理论值和实际值存在差异，因此，如何准确地测量出实际值，对喇叭天线近场增益准确定标进行研究是很有必要的。

该文基于矢量网络分析仪建立了一套喇叭天线测量系统，利用两相同天线法对4～6 GHz 和6～8 GHz（X波段）的角锥喇叭天线的增益值进行测量，并对测量结果进行近距修正。

将修正后的测量结果与喇叭天线增益的理论计算值相比较，验证了该文所建立测量系统的测量精度和测量方法的正确性，同时也验证了所测天线的增益特性，此外，测量结果还验证了天线出厂的技术指标是否准确可靠。

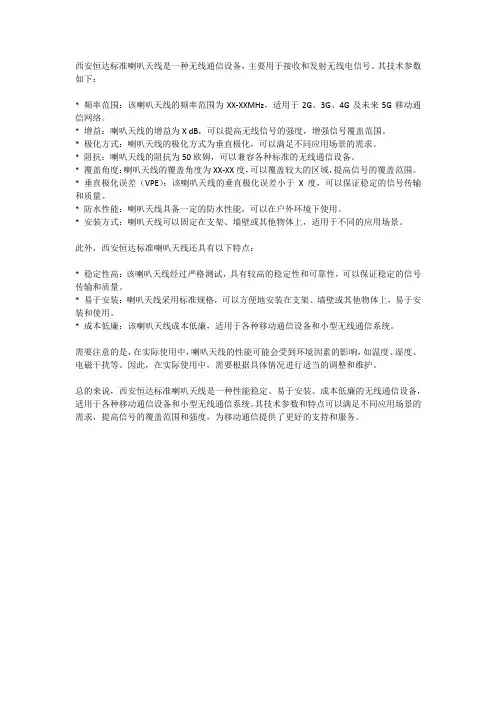

西安恒达标准喇叭天线是一种无线通信设备，主要用于接收和发射无线电信号。

其技术参数如下：* 频率范围：该喇叭天线的频率范围为XX-XXMHz，适用于2G、3G、4G及未来5G移动通信网络。

* 增益：喇叭天线的增益为X dB，可以提高无线信号的强度，增强信号覆盖范围。

* 极化方式：喇叭天线的极化方式为垂直极化，可以满足不同应用场景的需求。

* 阻抗：喇叭天线的阻抗为50欧姆，可以兼容各种标准的无线通信设备。

* 覆盖角度：喇叭天线的覆盖角度为XX-XX度，可以覆盖较大的区域，提高信号的覆盖范围。

* 垂直极化误差（VPE）：该喇叭天线的垂直极化误差小于X度，可以保证稳定的信号传输和质量。

* 防水性能：喇叭天线具备一定的防水性能，可以在户外环境下使用。

* 安装方式：喇叭天线可以固定在支架、墙壁或其他物体上，适用于不同的应用场景。

此外，西安恒达标准喇叭天线还具有以下特点：* 稳定性高：该喇叭天线经过严格测试，具有较高的稳定性和可靠性，可以保证稳定的信号传输和质量。

* 易于安装：喇叭天线采用标准规格，可以方便地安装在支架、墙壁或其他物体上，易于安装和使用。

* 成本低廉：该喇叭天线成本低廉，适用于各种移动通信设备和小型无线通信系统。

需要注意的是，在实际使用中，喇叭天线的性能可能会受到环境因素的影响，如温度、湿度、电磁干扰等。

因此，在实际使用中，需要根据具体情况进行适当的调整和维护。

总的来说，西安恒达标准喇叭天线是一种性能稳定、易于安装、成本低廉的无线通信设备，适用于各种移动通信设备和小型无线通信系统。

其技术参数和特点可以满足不同应用场景的需求，提高信号的覆盖范围和强度，为移动通信提供了更好的支持和服务。

喇叭天线设计要点1.天线类型：喇叭天线主要有两种类型，即全向喇叭天线和定向喇叭天线。

全向喇叭天线可以在水平方向上360度无死角地发射和接收无线信号，适用于需要大范围信号覆盖的应用场景。

而定向喇叭天线只能在特定的方向上发射和接收信号，具有较高的增益和较远的传输距离，适用于需要远距离传输信号的应用场景。

2.频段范围：喇叭天线的频段范围决定了它可以处理的信号频率范围。

根据实际应用需求选择合适的频段范围，例如需要接收FM广播信号的喇叭天线的频段范围应为87.5-108MHz。

3.增益：喇叭天线的增益是指它相对于理想全向喇叭天线所具有的信号增强能力。

增益的大小与天线的方向性和设计参数有关，一般以dBi为单位表示。

较高的天线增益意味着它可以在更远的距离上接收和发送信号，但也可能增加信号的指向性和狭窄的覆盖范围。

4.方向性：喇叭天线的方向性是指它对信号源的敏感度和响应特性。

全向喇叭天线在所有方向上都具有相同的敏感度，而定向喇叭天线对特定方向上的信号更为敏感。

方向性的设计可以增加天线的传输距离和减少干扰，但可能会牺牲信号的覆盖范围和灵活性。

5.天线尺寸：天线尺寸是指喇叭天线的物理尺寸，包括长度、宽度和高度。

天线尺寸对天线的频率响应和增益特性有很大的影响。

较长的天线一般适用于较低频率的信号，而较短的天线适用于较高频率的信号。

6.材料选择：喇叭天线的材料选择对其性能和寿命有重要影响。

常见的天线材料包括金属、塑料和复合材料。

金属天线具有较好的导电性和耐久性，但也容易受到干扰和阻挡。

塑料天线相对较便宜且易于加工，但可能会影响天线的电气性能。

复合材料天线具有较好的耐候性和机械强度，但制造成本较高。

除了上述设计要点，还需考虑天线的安装方式、防水防尘性能、阻抗匹配等因素。

同时，需要根据具体的应用场景和需求来进行天线设计，进行性能测试和优化，确保天线能够满足设计要求。

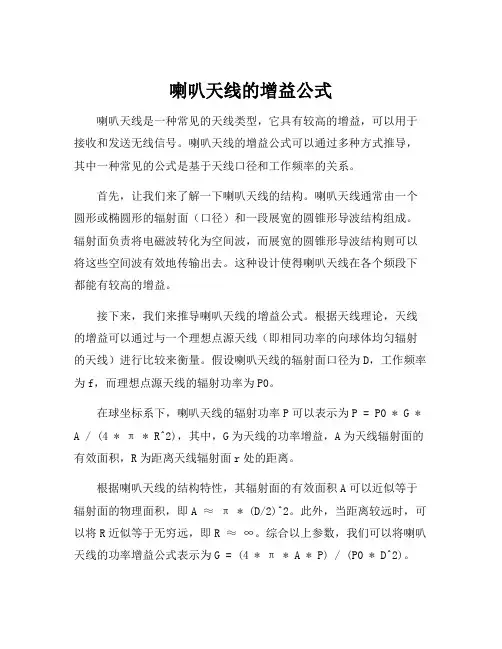

喇叭天线的增益公式喇叭天线是一种常见的天线类型，它具有较高的增益，可以用于接收和发送无线信号。

喇叭天线的增益公式可以通过多种方式推导，其中一种常见的公式是基于天线口径和工作频率的关系。

首先，让我们来了解一下喇叭天线的结构。

喇叭天线通常由一个圆形或椭圆形的辐射面（口径）和一段展宽的圆锥形导波结构组成。

辐射面负责将电磁波转化为空间波，而展宽的圆锥形导波结构则可以将这些空间波有效地传输出去。

这种设计使得喇叭天线在各个频段下都能有较高的增益。

接下来，我们来推导喇叭天线的增益公式。

根据天线理论，天线的增益可以通过与一个理想点源天线（即相同功率的向球体均匀辐射的天线）进行比较来衡量。

假设喇叭天线的辐射面口径为D，工作频率为f，而理想点源天线的辐射功率为P0。

在球坐标系下，喇叭天线的辐射功率P可以表示为P = P0 * G * A / (4 * π * R^2)，其中，G为天线的功率增益，A为天线辐射面的有效面积，R为距离天线辐射面r处的距离。

根据喇叭天线的结构特性，其辐射面的有效面积A可以近似等于辐射面的物理面积，即A ≈ π * (D/2)^2。

此外，当距离较远时，可以将R近似等于无穷远，即R ≈ ∞。

综合以上参数，我们可以将喇叭天线的功率增益公式表示为G = (4 * π * A * P) / (P0 * D^2)。

通过这个公式，我们可以看出，喇叭天线的增益与天线的辐射面口径和辐射功率之间密切相关。

辐射面口径越大，辐射功率越高，增益就越大。

因此，如果我们希望提高喇叭天线的增益，可以通过增加辐射面的口径或增大辐射功率来实现。

但是值得注意的是，增加辐射面的口径会增加天线的体积和重量，而增加辐射功率则可能需要更高的电源输入和更复杂的电路设计。

因此，在实际应用中，需要根据具体的需求和限制来选择适当的辐射面口径和辐射功率，以获得最佳的性能。

总的来说，喇叭天线是一种具有较高增益的天线类型，在无线通信和雷达系统中得到广泛应用。
