路由器天线增益发射功率与信号关系

路由器加外置天线原理
加外置天线的原理是通过增加天线的长度和方向性来提高无线信号的传输和接收性能。

一般来说，外置天线有更高的增益和更大的方向性，可以提供更强的信号覆盖范围和更稳定的连接质量。

具体而言，路由器加上外置天线后，可以改善以下几个方面的性能：
1. 信号增强：外置天线可以提供更强的发射功率，增加发射信号的覆盖范围和穿透能力。

这意味着更远距离的设备也可以接收到信号，同时减少了信号在墙壁和障碍物中遇阻的可能性。

2. 方向性提升：外置天线通常具有更高的方向性。

它们通过将无线信号集中在特定方向上来提高信号的质量和强度。

这对于在特定方向上提供更强的信号或将信号导向需要的区域非常有用。

3. 干扰减少：外置天线的方向性可以减少来自其他设备的无关信号的干扰。

它们可以通过聚焦信号以减少周围环境中的干扰，从而提供更稳定和更清晰的连接。

需要注意的是，加外置天线并不是解决所有无线信号问题的万能方案。

在选择和安装外置天线时，需要考虑周围环境、天线的方向性以及天线与路由器的匹配度等因素。

此外，天线本身的质量也会影响信号增强效果。

因此，在实际应用中，需要根
据具体情况进行调整和测试，以达到最佳的信号传输和接收性能。

天线增益、传输环境与通信距离的关系一个无线通信系统能够实现的通信距离是由组成该系统的各个设备及通信环境等多种因素决定的。

它们之间的关系可通过下述通信距离方程表示。

如果通信系统发送设备的发射功率为PT，发射天线增益为GT，工作波长为λ。

接收设备接收机的灵敏度为PR，接收天线增益为GR，收、发天线间距离为R，在可视距离内，在环境无电磁干扰时，有以下关系：PT(dBm)-PR(dBm)+ GT(dBi)+GR(dBi)=20log4pr(m)/l(m)+Lc(dB)+ L0(dB)式中，Lc 是基站发射天线的馈线插损；L0 是传播途中的电波损耗。

在系统设计时，对最后一项电波传播损耗L0要留有足够的余量。

一般经过树林和土木建筑大致需要有10~15 dB余量;经过钢筋水泥楼时需要有30~35 dB余量。

对于800MH、900ZMHz CDMA和GSM频段，通常认为手机的接收门限电平约为-104dBm，而实际的接收信号至少应高出10dB，才能保证达到要求的信噪比。

实际上，为保持良好的通信，往往按接收功率为-70 dBm来计算。

设基站有如下参数：发射功率为PT =20W=43dBm ；接收功率为PR=-70dBm；馈线的损耗为2.4dB（约为60米的馈线）手机接收天线增益GR=1.5dBi;工作波长λ=33.333cm (相当于频率f0=900MHz);上述通信方程将变为:43dBm-(-70dBm)+ GT(dBi)+1.5dBi=32dB+ 20logr(m) dB +2.4dB+传播损耗L0114.5dB+ GT(dBi) -34.4dB = 20logr(m)+传播损耗L080.1dB+ GT(dBi) = 20logr(m)+传播损耗L0当上式的左侧值大于右边值，即：GT(dBi) > 20logr(m)-80.1dB+传播损耗L0不等式成立时，可认为能保持系统的良好通信。

如果基站采用全向发射天线，增益为GT=11dBi，收、发天线距离R=1000m;则通信方程进一步变为11dB> 60-80.1dB +传播损耗L0，即在传播损耗L0<31.1dB时，在1公里距离内就能保持良好通信。

无线网桥提高发射功率或天线增益，哪种更能加大传输距离？
在很多有关无线网桥的文章中，我们可以了解到，提高无线网桥的发射功率或者天线增益，可以传输更远的距离，也就是可以加大传输距离。

那么针对发射功率和天线增益，哪个的效果更好？
其实，具体哪一种更有效，需要结合使用和环境具体分析。

1，传输距离较远
一般当传输距离超过了10公里，必须考虑地球地球曲面对无线传输带来的影响。

要知道，无线传输过程中要保证可视、无遮挡。

如果距离较远，会造成发射端与接收端之间被地球曲面所阻挡，影响传输。

所以，当传输距离达50公里以上，必须将天线架设在离地面几十米高的位置上，此时可以增加天线增益，没必要提高发射功率。

如果不用增益天线而选择提高发射功率，那就必须增加成本。

2，复杂的环境
在某些复杂的地形环境中做无线传输，存在一些问题，比如复杂的地形环境会造成复杂的信号场强的分布。

而高增益天线并不能有效改善这种分布情况，所以需要采用提高发射功率来加大传输距离。

高增益天线的增益之所以高，是因为它能够在理想环境中将更大范围空间的能量尽可能地输至馈电点。

在复杂环境中，各处空间能量的相对关系也会变得没有规律，各处输至馈电点的能量相加后，可能大，可能小，可能为负值。

所以在复杂环境中传输用高增益天线效果不好。

虽然天线增益和发射功率都能影响无线网桥的传输距离，但在实际应用中，还与现场环境有关。

比如如果有遮挡物，就算发射功率和天线增益再高，传输距离也远不到哪里去。

以上文字来自无线网桥及方案提供商丰润达，在这里提醒大家，不要自行加大发射功率或天线增益，如有需要，想咨询专业人士。

发射功率与增益详解2011-09-28 15:31:48|分类：TEC-Hardware|举报|字号订阅本文转载自jason《发射功率与增益详解》无线电发射机输出的射频信号，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接收下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。

因此在无线网络的工程中，计算发射装置的发射功率与天线的辐射能力非常重要。

Tx是发射（Transmits）的简称。

无线电波的发射功率是指在给定频段范围内的能量，通常有两种衡量或测量标准：功率（W）－相对1瓦（Watts）的线性水准。

增益（dBm）－相对1毫瓦（Milliwatt）的比例水准。

两种表达方式可以互相转换：dBm = 10 x log[ 功率mW]mW = 10 [ 增益dBm / 10 dBm]在无线系统中，天线被用来把电流波转换成电磁波，在转换过程中还可以对发射和接收的信号进行“放大”，这种能量放大的度量成为“增益（Gain）”。

天线增益的度量单位为“dBi”。

由于无线系统中的电磁波能量是由发射设备的发射能量和天线的放大叠加作用产生，因此度量发射能量最好同一度量－增益（dB），例如，发射设备的功率为100mW ，或20dBm；天线的增益为10dBi，则：发射总能量＝发射功率（dBm）＋天线增益（dBi）＝20dBm ＋10dBi＝30dBm或者：＝1000mW＝1W在“小功率”系统中每个dB都非常重要，特别要记住“3dB法则”。

每增加或降低3dB，意味着增加一倍或降低一半的功率：-3 dB = 1/2 功率-6 dB = 1/4 功率+3 dB = 2x 功率+6 dB = 4x 功率例如，100mW的无线发射功率为20dBm，而50mW的无线发射功率为17dBm，而200mW的发射功率为23dBm。

0dbm=0.001w 左边加10=右边乘10所以0+10DBM=0.001*10W 即10DBM=0.01W故得20DBM=0.1W 30DBM=1W 40DBM=10W还有左边加3=右边乘2，如40+3DBM=10*2W，即43DBM=20W例如机器20W 在400MHZ频率上使用30米50-7（物理发泡低损耗电缆）到天线上还剩下多少增益20W=43DB30米50-7损耗一米小于0.09 按照最大值0.09*30=2.7DB43DB-2.7DB=40.3DB天线增益16DBi+40.3DB=56.3DB就上面的例子我们可以看出增益和功率并非线性变化，所以不能光从功率上来看发射状态。

无线路由器的信号传输原理无线路由器是现代生活中不可或缺的网络设备，它能够通过无线信号将网络连接传输到我们的设备上。

那么，无线路由器的信号是如何传输的呢？本文将从无线路由器的工作原理、信号传输方式和信号传输距离等方面进行探讨。

一、无线路由器的工作原理无线路由器是基于无线通信技术的一种网络设备，它可以将有线网络信号转化为无线信号，并通过无线电波的传播将信号传输到用户的设备上。

无线路由器的主要工作原理可以总结为以下几点：1. 信号接收：无线路由器通过内置的天线接收来自外部的信号，这些信号可以来自于有线网络、其他无线设备或者外部环境中的无线信号。

2. 信号处理：接收到的信号经过无线路由器内部的处理器进行处理，包括信号的解码、校验和处理等。

3. 信号转发：经过处理后的信号被转发到无线路由器的无线接口，然后通过无线电波的传输将信号传输到用户设备所在的区域。

4. 信号接收：用户设备接收到无线信号后，再经过设备内部的解码和处理，将信号转化为可识别的数据。

5. 数据传输：经过处理后的数据被用户设备进行处理，并通过有线或无线的方式传输到用户想要连接的目标网络。

通过上述的工作原理，无线路由器能够实现将有线网络信号转化为无线信号，并在一定范围内将信号传输给用户设备，从而实现网络连接。

二、无线路由器的信号传输方式无线路由器的信号传输主要依靠无线电波的传播。

无线电波是一种电磁波，它可以通过空气等介质进行传输。

无线路由器的信号传输方式可以分为以下几种：1. 广播传输：无线路由器通过广播的方式将信号传输到一个范围内所有的用户设备。

广播传输可以实现针对一个区域内所有设备的信号覆盖，但由于无线电波的穿透能力有限，会造成信号衰减和干扰。

2. 定向传输：无线路由器可以通过定向天线将信号传输到指定的设备，而不是整个区域。

定向传输可以提高信号的传输距离和传输速率，减少信号的干扰和衰减。

3. 中继传输：无线路由器可以通过中继器将信号传输到更远的距离。

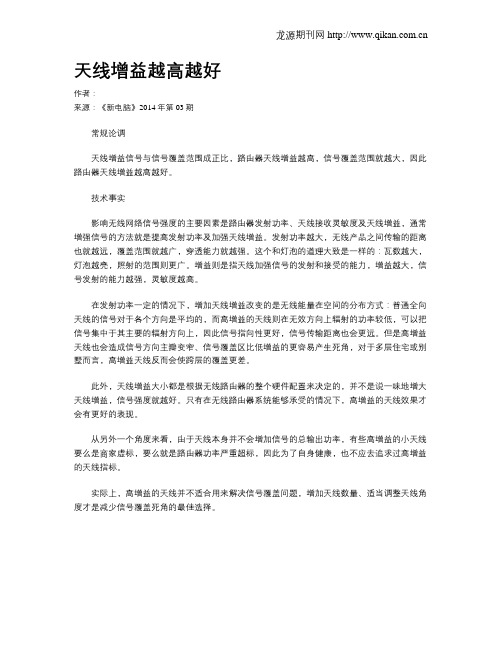

天线增益越高越好
作者：
来源：《新电脑》2014年第03期
常规论调
天线增益信号与信号覆盖范围成正比，路由器天线增益越高，信号覆盖范围就越大，因此路由器天线增益越高越好。

技术事实
影响无线网络信号强度的主要因素是路由器发射功率、天线接收灵敏度及天线增益，通常增强信号的方法就是提高发射功率及加强天线增益。

发射功率越大，无线产品之间传输的距离也就越远，覆盖范围就越广，穿透能力就越强。

这个和灯泡的道理大致是一样的：瓦数越大，灯泡越亮，照射的范围则更广。

增益则是指天线加强信号的发射和接受的能力，增益越大，信号发射的能力越强，灵敏度越高。

在发射功率一定的情况下，增加天线增益改变的是无线能量在空间的分布方式：普通全向天线的信号对于各个方向是平均的，而高增益的天线则在无效方向上辐射的功率较低，可以把信号集中于其主要的辐射方向上，因此信号指向性更好，信号传输距离也会更远。

但是高增益天线也会造成信号方向主瓣变窄、信号覆盖区比低增益的更容易产生死角，对于多层住宅或别墅而言，高增益天线反而会使跨层的覆盖更差。

此外，天线增益大小都是根据无线路由器的整个硬件配置来决定的，并不是说一味地增大天线增益，信号强度就越好。

只有在无线路由器系统能够承受的情况下，高增益的天线效果才会有更好的表现。

从另外一个角度来看，由于天线本身并不会增加信号的总输出功率，有些高增益的小天线要么是商家虚标，要么就是路由器功率严重超标，因此为了自身健康，也不应去追求过高增益的天线指标。

实际上，高增益的天线并不适合用来解决信号覆盖问题，增加天线数量、适当调整天线角度才是减少信号覆盖死角的最佳选择。

无线W i F i天线增益计算公式(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--无线WiFi-天线增益计算公式附1:天线口径和频率的增益附2:空间损耗计算公式Ls=+20Logf+20Logd 附3:接收场强计算公式Po-Co++Ar-Cr=Rr其中Po为发射功率,单位为为发射端天线馈线损耗.单位为为天线增益.单位为为频率.单位为为距离,单位为为接收天线增益.单位为为接收端天线馈线损耗.单位为为接收端信号电平.单位为dbm.例如:AP发射功率为17dbm(50MW).忽略馈线损耗.天线增益为10dbi.距离为2KM.接收天线增益为10dbi.到达接收端电平为17+附4: 接收灵敏度22 Mbps (PBCC): -80dBm11 Mbps (CCK): -84dBmMbps (CCK): -87dBm2 Mbps (DQPSK): -90dBm1 Mbps (DBPSK): -92dBm(典型的测试环境：包错误率PER < 8% 包大小： 1024 测试温度：25&ordm;C + 5&ordm;C)附5: 接收灵敏度54Mbps (OFDM) -66 dBm8Mbps (OFDM) -64 dBm36Mbps (OFDM) -70 dBm24Mbps (OFDM) -72 dBmbps (OFDM) -80 dBm2Mbps (OFDM) -84 dBm9Mbps (OFDM) -86 dBm6Mbps (OFDM) -88 dBm---------------------------------------------------------------发一个计算抛物面半径的公式，不少人拿到抛物面可以一下子计算不出来焦点。

r=(4*h*h+l*l)/8*h式中r是抛物面半径，l是抛物面开口口径，也就是弦长，h是弦长中点到抛物面顶点的距离，抛物面的深度，也就是弦高。

天线的基本参数
天线是一种用来发射或接收无线电波的装置，它是无线电信号传输的关键部件。

天线是无线电系统的最重要部分，因此其参数决定了无线电系统的性能。

本文将讨论天线的常用参数，包括相对增益、发射功率和功率比等，以便读者了解相关知识。

首先，相对增益是指天线将输入功率转换为输出功率的性能指标。

它的大小可以用分贝dB(dB)来表示，它的值受天线的结构、尺寸等
参数影响。

一般情况下，相对增益越大，天线就能发射出越强的信号。

其次，天线的发射功率也是一个重要参数，它决定了信号传输的质量和距离。

一般情况下，发射功率越高，信号强度就越强，传播距离就越远。

第三，功率比也叫做辐射因数，它描述的是天线发射所有功率所辐射的信号比例。

一般来说，功率比越大，信号传播距离就越远。

还有一些其他重要参数，如天线阻抗，它决定了天线与电路之间电阻的大小，换句话说，天线阻抗会影响信号波形和传播范围。

此外，还有辐射偏振度，它决定了天线不同方向发射的信号强度；还有转动因数，它是指将天线旋转到极端方向时发射功率的百分比。

本文的目的是让读者了解天线的基本参数，它们是构成无线电系统的重要组成部分，比如相对增益、发射功率、功率比等，是决定无线电系统性能的重要指标。

此外，天线阻抗、辐射偏振度和转动因数也是重要的参数。

通过对这些参数的正确设置，可以实现最佳的无线通信效果。

无线WiFi-天线增益计算公式附1:天线口径和2.4G频率的增益0.3M 0.6M 0.9M 1.2M 1.6M 1.8M 2.4M 3.6M 4.8M 附2:空间损耗计算公式Ls=+20Logf+20Logd 附3:接收场强计算公式Po-Co++Ar-Cr=Rr其中Po为发射功率,单位为为发射端天线馈线损耗.单位为为天线增益.单位为为频率.单位为为距离,单位为为接收天线增益.单位为为接收端天线馈线损耗.单位为为接收端信号电平.单位为dbm.例如:AP发射功率为17dbm(50MW).忽略馈线损耗.天线增益为10dbi.距离为2KM.接收天线增益为10dbi.到达接收端电平为17+ 附4: 接收灵敏度22 Mbps (PBCC): -80dBm11 Mbps (CCK): -84dBmMbps (CCK): -87dBm2 Mbps (DQPSK): -90dBm1 Mbps (DBPSK): -92dBm(典型的测试环境：包错误率PER < 8% 包大小： 1024 测试温度：25&ordm;C + 5&ordm;C)附5: 802.11g 接收灵敏度54Mbps (OFDM) -66 dBm8Mbps (OFDM) -64 dBm36Mbps (OFDM) -70 dBm24Mbps (OFDM) -72 dBmbps (OFDM) -80 dBm2Mbps (OFDM) -84 dBm9Mbps (OFDM) -86 dBm6Mbps (OFDM) -88 dBm---------------------------------------------------------------发一个计算抛物面半径的公式，不少人拿到抛物面可以一下子计算不出来焦点。

r=(4*h*h+l*l)/8*h式中r是抛物面半径，l是抛物面开口口径，也就是弦长，h是弦长中点到抛物面顶点的距离，抛物面的深度，也就是弦高。

引言概述：在互联网时代，路由器不仅仅是连接互联网的重要设备，还承担着对网络流量进行分发和管理的关键任务。

为了充分发挥路由器的功能，了解路由器的各种参数是至关重要的。

本文将详细介绍路由器的参数，帮助用户更好地了解和配置自己的路由器。

正文内容：一、物理参数介绍1.路由器的外形尺寸：介绍路由器的尺寸和重量，以及如何选择合适的放置位置。

2.接口类型和数量：介绍路由器的各种接口类型（如以太网口、USB接口等）和数量，用于连接其他设备。

3.天线类型和增益：介绍无线路由器的天线类型和增益，影响无线信号的覆盖范围和传输速率。

4.供电方式：介绍路由器的供电方式，如插电或POE供电。

5.防火墙和安全机制：介绍路由器的防火墙和其他安全机制，提供网络安全保护。

二、无线参数介绍1.无线标准：介绍不同无线标准（如802.11n、802.11ac等）的特点和性能，并提供选择的建议。

2.频率范围和信道选择：介绍无线路由器的频率范围和信道选择，以及如何避免干扰和优化无线信号质量。

3.传输功率和速率：介绍无线路由器的传输功率和速率设置，以便根据需要进行优化。

4.安全配置：介绍无线路由器的安全配置选项，如加密方式和访问控制，保护无线网络的安全性。

5.无线覆盖范围扩展：介绍扩展无线网络覆盖范围的方法，如使用中继器或设置网桥连接等。

三、网络参数介绍1.IP地质和子网掩码：介绍路由器的IP地质和子网掩码设置，用于在局域网中分配IP地质。

2.网络类型和拓扑：介绍网络类型（如LAN、WAN）和拓扑结构，用于设置路由器的不同功能。

3.DHCP服务器和静态地质分配：介绍DHCP服务器的设置和静态地质分配，用于自动分配IP地质。

4.NAT和端口映射：介绍NAT（网络地质转换）和端口映射，实现多个内网设备共享公网IP地质。

5.QoS和带宽管理：介绍QoS（服务质量）和带宽管理设置，优化网络流量分配和提升网络性能。

四、管理参数介绍1.管理员账户和密码：介绍路由器管理员账户和密码的设置，保护路由器的管理权限。
